Descripción

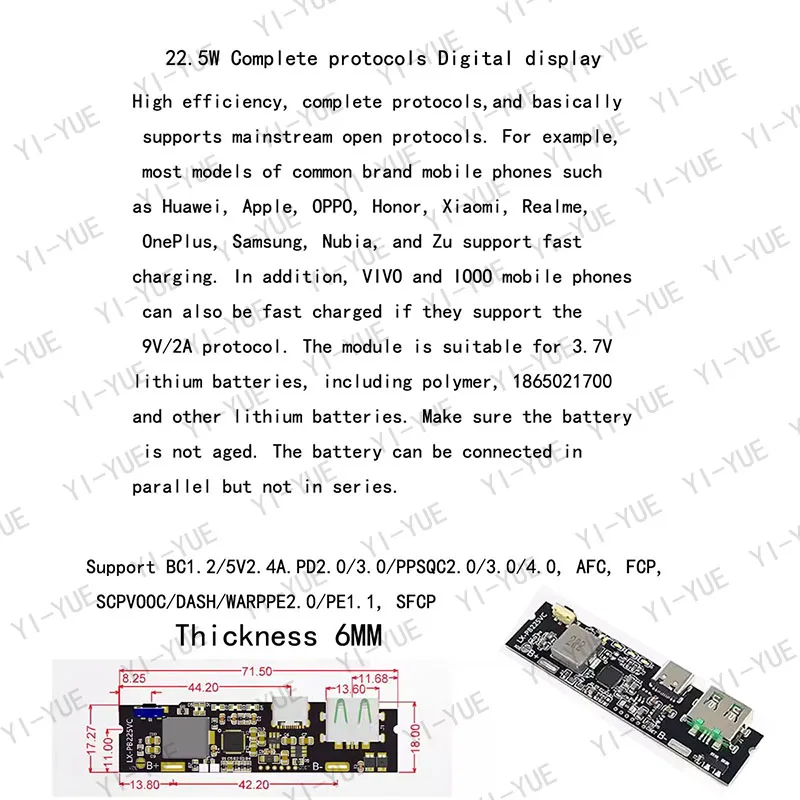

¡Hay muchas instrucciones! Si desea saber más, ¡debe leerlo detenidamente! · Interruptor de carga 》 Corriente de hasta 5A, eficiencia hasta 95% Compatible con las especificaciones JEITA Compatible con tipos de batería de 4,2/4,35/4,4/4,5 V Compatible con control de bucle de temperatura · Potencia de salida de impulso síncrono de hasta 22,5 W, Eficiencia de hasta 95% Detección automática de carga/detección de carga ligera Admite modo de carga inalámbrica 》 Admite Salida de modo de corriente pequeña Protocolo de carga rápida compatible con PPS/PD3.0/PD2.0 A admite 4 Soporte FCP 》 Soporte PE2.0/PE1.1 Admite entrada VOOC protocolo de carga rápida compatible con PD3.0/PD2.0 》 Admite FCP Admite PE1.1 · Conexión tipo C 》 Módulo lógico de interfaz USB tipo C incorporado compatible con QC4 +/QC4/QC3.0/QC2.0 7 Soporte FCP7 Soporte SCPSupport SFCP 》 Support SCP en AF Support Ty. Función SRC Admite modo BC1.2DCP · LightningDecryption Admite modo Apple/Samsung Función de descifrado Lightning incorporada · Medición de potencia y pantalla 12bitADC incorporado Medidor de Coulomb incorporado para una precisión potencia · Mecanismo de protección El proceso de carga se divide en los siguientes tres procesos: modo de goteo, modo de corriente constante, modo de voltaje constante. Cuando el voltaje de la batería es inferior a 3V, el módulo de carga está en modo de goteo y la corriente de carga es de 300mA; cuando el voltaje de la batería es superior a 3V, el módulo de carga entra en el modo de corriente constante, en este momento, se carga a toda velocidad de acuerdo con la corriente objetivo establecida, Y la potencia puede ser de alrededor de 21W: cuando el voltaje de la batería aumenta al voltaje objetivo de carga (como 4,2 V), el módulo de carga entra en el modo de voltaje constante, en este momento, la corriente disminuye gradualmente, mientras que el voltaje del terminal de la batería permanece sin cambios: cuando la corriente de carga disminuye a la corriente de corte de carga, Finaliza la carga. Después de la carga completa, si el voltaje de la batería cae a 0,1 V por debajo del voltaje objetivo, la carga se reiniciará automáticamente. (Nota: el voltaje superior a 4,2 V es normal y no dañará la batería. Cuando El voltaje es de 4,2 V, la luz sigue parpadeando
El proceso de carga se divide en los siguientes tres procesos: modo de goteo, modo de corriente constante, modo de voltaje constante. Cuando el voltaje de la batería es inferior a 3V, el módulo de carga está en modo de goteo y la corriente de carga es de 300mA; cuando el voltaje de la batería es superior a 3V, el módulo de carga entra en el modo de corriente constante, en este momento, se carga a toda velocidad de acuerdo con la corriente objetivo establecida, Y la potencia puede ser de alrededor de 21W: cuando el voltaje de la batería aumenta al voltaje objetivo de carga (como 4,2 V), el módulo de carga entra en el modo de voltaje constante, en este momento, la corriente disminuye gradualmente, mientras que el voltaje del terminal de la batería permanece sin cambios: cuando la corriente de carga disminuye a la corriente de corte de carga, Finaliza la carga. Después de la carga completa, si el voltaje de la batería cae a 0,1 V por debajo del voltaje objetivo, la carga se reiniciará automáticamente. (Nota: el voltaje superior a 4,2 V es normal y no dañará la batería. Cuando El voltaje es de 4,2 V, la luz sigue parpadeando, lo que significa que no está completamente cargada. La carga completa no se trata solo del voltaje de carga.) La placa base tiene un total de 5 puertos USB, a saber, 2 + 1 + Micro-B + Tipo C + Lightning. Compatible con QC3.0/Q (2,0/AFC/FCP/SCP/PE2.0/PE1.1/SFCP/VOOC, salida de descarga rápida, 1, 2, 1, 2 y 2, 1, 1, 2, 1, 2, 2, 1, 2, 1, 2 tipo C compatible con PPS/PD3.0/PD2.0/QC4 +/QC3.0/QC2.0/AFC/FCP/SCP/PE2.0/PE1.1/SFCP Salida de carga rápida, compatible con PD3.0/PD2.0/ Note
1: La línea de la Batería Externa de la placa base debe poder pasar corriente de 10A, y se debe usar al menos 1 cable de cobre cuadrado, y los cables normales deben ser 1,5 cuadrados. No necesita ser demasiado grueso, pero no puede ser demasiado delgado. Demasiado Delgado causará riesgos de seguridad. (Porque la corriente en el extremo de la batería es muy grande)
2: La placa base viene con un chip de protección, y la batería no se puede agregar con una placa de protección. Si lo hay, retire la placa de protección y conecte directamente la batería a la placa base. (Porque los incorporados generalmente no pueden tener corriente excesiva, y la potencia de salida es lo suficientemente grande como para protegerla)
3: Amigos que usan pinzas de cocodrilo para sujetar la placa base para realizar pruebas, no carguen su teléfono móvil y no pregunten por qué. En resumen, no puede usarlo de esta manera. Debe soldar Si necesita cargar su teléfono móvil (muchos compradores son desobedientes. Una vez que haya un problema, dirán por qué mi placa base está rota, por qué la placa base no se puede cargar rápidamente, por qué la placa base se apagará y se reiniciará, etc. Por favor, sigue los requisitos y no seas santurrón.
4: La batería utiliza una batería de 4,2 V 18650/polímero/litio ternario. Los monomeros grandes están bien, y múltiples 18650S se pueden conectar en paralelo. No se pueden utilizar baterías de hierro-litio, baterías secas desechables, níquel-hidrógeno, baterías de plomo-ácido, baterías de níquel-cadmio, etc. La batería no se puede conectar en serie. La primera vez que se encienda, habrá una visualización inexacta de la potencia, etc. Por favor, descargue la potencia y luego cárguela de nuevo. La primera carga puede continuar cargando durante más de 5 horas cuando las 4 luces están encendidas. La batería no se dañará, por lo que no hay necesidad de preocuparse.
5: La placa base debe tener una capacidad de batería preestablecida, por lo que la capacidad aproximada de la batería debe anotarse o explicarse al servicio al cliente, de lo contrario, el 30000mAh preestablecido para la carcasa sin la carcasa es de 20000mAh solo para la placa base. O puede reemplazar la resistencia usted mismo más tarde.
6: Admite carga flash OPPO y carga súper rápida Huawei. Diferentes protocolos tienen diferentes poderes. Por favor, comprenda claramente el proceso.

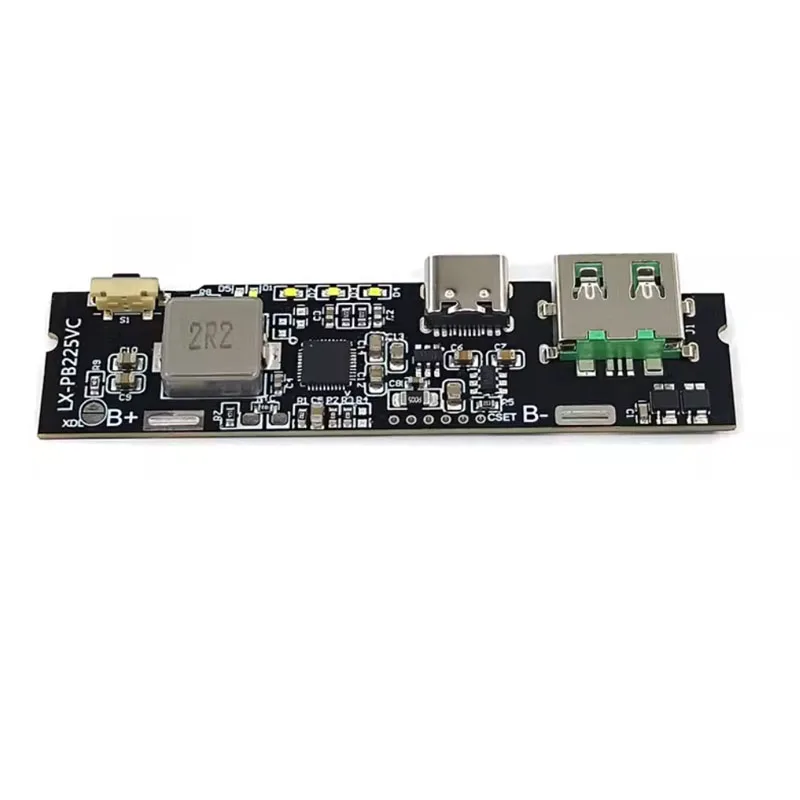

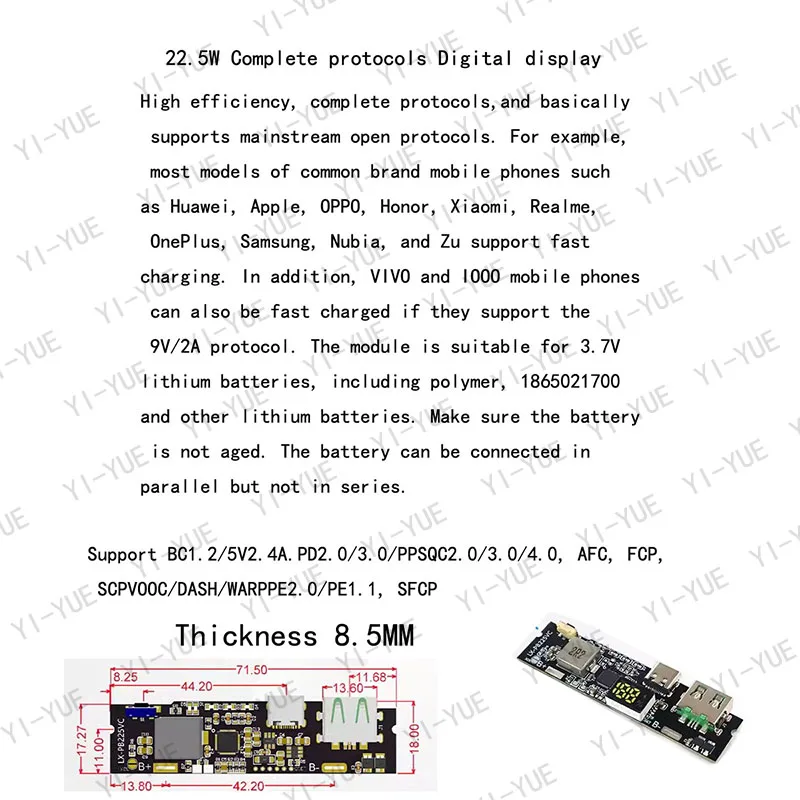

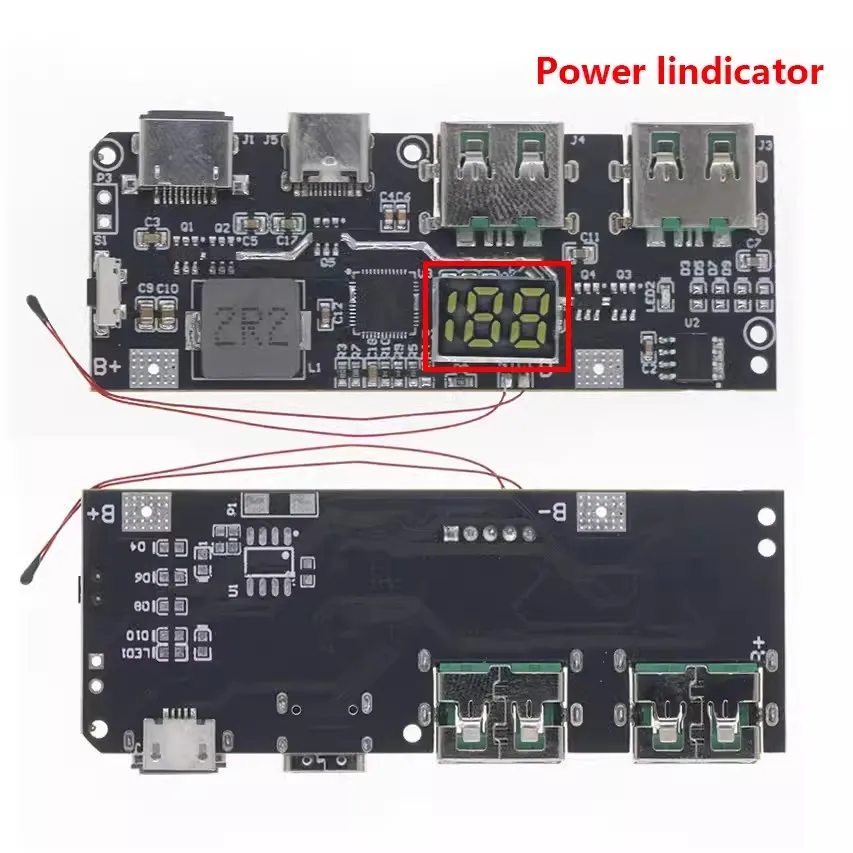

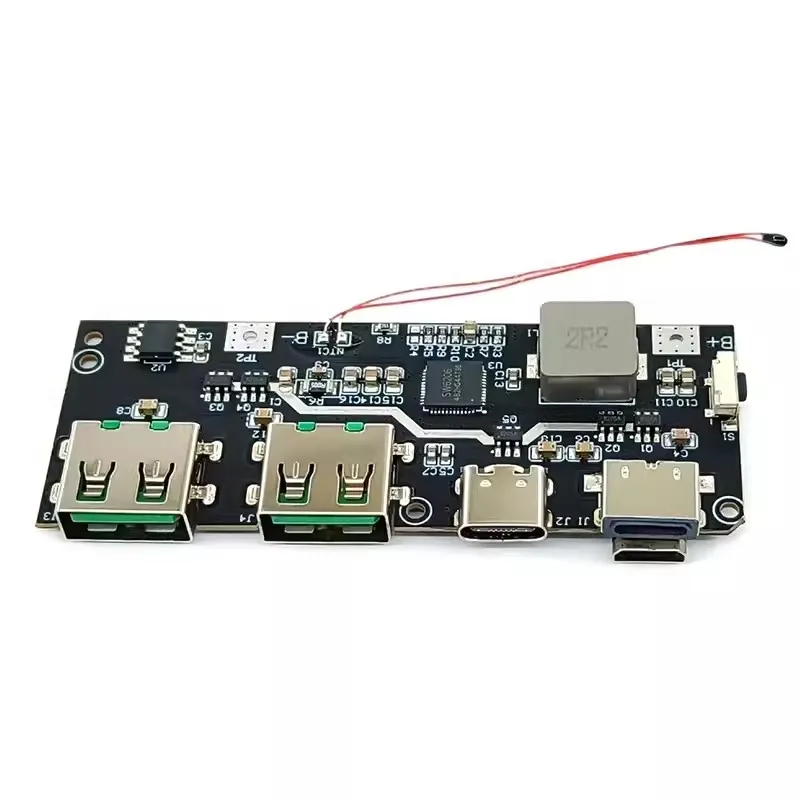

Placa base móvil de alta potencia mejorada, tamaño pequeño, alta potencia, baja ondulación, materiales suficientes, Compatibilidad de protocolo completa, buen SaAad 9615 1 ◆Protocolo completo, básicamente todos los protocolos abiertos convencionales son compatibles ◆Corriente de carga de hasta 5A, eficiencia de hasta 96% ◆Potencia de salida de hasta 22,5 W, Eficiencia de hasta 95% ◆Detección automática de carga/detección de carga ligera ◆Interfaz de salida USB de alta corriente ◆Admite Modo de baja corriente ◆Admite pantalla de tubo digital e indicación de potencia de luz LED ◆Protección contra sobrecorriente/cortocircuito de salida ◆Tiempo de espera/protección contra sobretensión ◆Soporte VOOC, DASH, Warp ◆Soporte PPS/PD3.0/PD2.0 ◆Soporte 0C4 +/0C4/0C3.0/0C2.0 ◆Soporte Samsung AFC ◆Soporte Huawei FCP, SCP ◆Soporte FCP, SCP, HSCP ◆Soporte MediaTek PE2.0/PE1.1 ◆Soporte SFCP ◆Carga de la batería y soporte PD3.0/PD2.0, AFCFCP, SCP, PE1.1

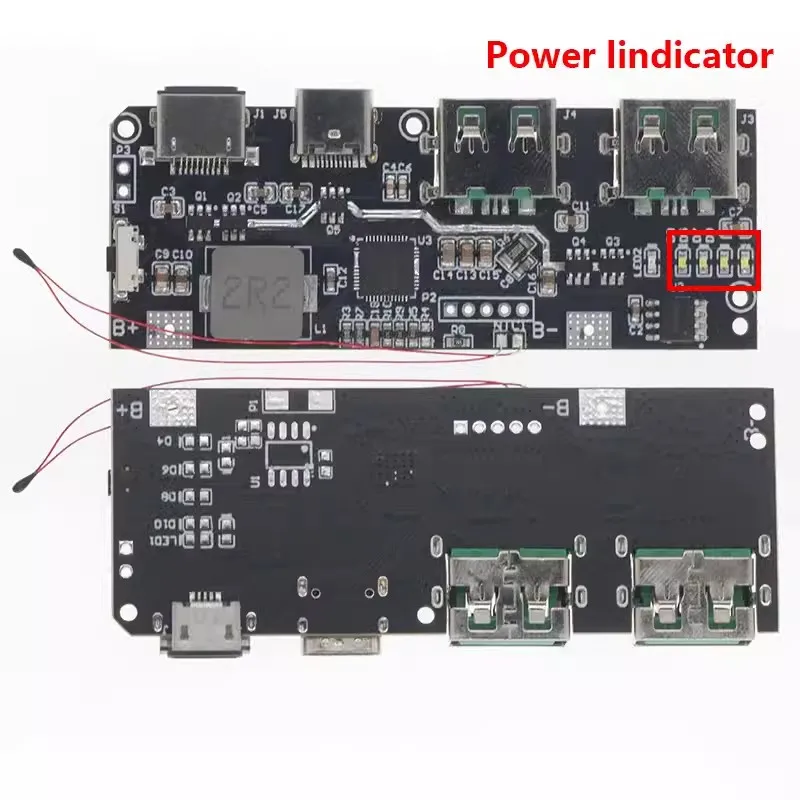

Debe leerlo si no lo entiende, por favor no lo compre. Si lo entiende, úselo según sea necesario. Precauciones de uso: después de recibir la placa base, conecte el cabezal de carga para probarla primero, verifique el estado de la luz LED y confirme que las luces puedan estar encendidas antes de montarlas. Si no detecta la luz LED y la batería está conectada directamente, lo que hace que la luz LED no esté encendida, no diga que nuestra placa tiene problemas de calidad. Los tableros se probarán antes de salir de fábrica. * Para un uso normal, la batería debe estar soldada (retorcer los cables dará como resultado una fuente de alimentación insuficiente), y la placa base se quemará si la batería se conecta a la inversa. Ten cuidado. Los cables deben ser lo más gruesos y cortos posible. ◆Los cables de la batería y la placa base no deben ser demasiado delgados y deben ser lo más gruesos posible. Se requiere que la placa de carga rápida pueda pasar la corriente de 10A, y la placa de carga no rápida también debe poder pasar la corriente de 7A. No debe ser demasiado largo y la interfaz debe soldarse. Las baterías solo se pueden conectar en paralelo (el número de conexiones en paralelo es ilimitado), no en serie, y la conexión en serie quemará la placa base. Asegúrate de que la batería sea buena. Si la batería está completamente cargada tan pronto como se conecta y el teléfono móvil no se puede descargar, la mayoría de las baterías están envejecidas y desechadas. * Si la batería viene con una placa de protección, asegúrese de que la corriente de protección de la Placa de protección sea mayor que 7A (La versión de carga rápida requiere más de 10A), de lo contrario retire la placa de protección, de lo contrario la descarga puede exceder uno o dos amperios y la protección desconectará la salida. * El tablero se quemará si se invierte. Habrá rastros de IC quemados. Esta situación solo ocurrirá si se invierte, por lo que no somos responsables de las consecuencias de la conexión inversa. Por ejemplo, Si el chip de protección se quema o se quema, y el chip de control principal tiene rastros evidentes de quema, el chip de protección se quema al 100% debido a problemas de uso. Por favor, no discuta en ese momento. * Al conectar la batería, asegúrese de que la batería conectada sea una batería de litio de 3,7 V, no otras baterías. Asegúrese de que la batería no esté conectada en serie, de lo contrario el voltaje del terminal de la batería es superior a 4,5 V y la placa puede quemarse. * Todas las fuentes de alimentación se calentarán. Esto es sentido común electrónico. Los productos de todos son iguales. Si no se calienta, la corriente no se limitará a 5A. ¿No es genial hacer 10A o 100A? El costo y el tamaño del tablero están aquí. Este módulo utiliza chips convencionales de grandes fabricantes, con buena eficiencia y rendimiento. Úsalo con confianza. * La placa tiene un medidor de Coulomb incorporado para la indicación de potencia. La pantalla será inexacta cuando la batería esté conectada. El medidor de potencia admite la función de autoaprendizaje de la capacidad de la batería. Puede conocer la capacidad actual de la batería después de varios procesos de carga completos. Si tiene problemas durante el uso, debe proporcionar imágenes de cableado, videos de uso, etc. cuando se comunique con el Servicio de Atención al Cliente. No se acepta información de texto por sí sola.
