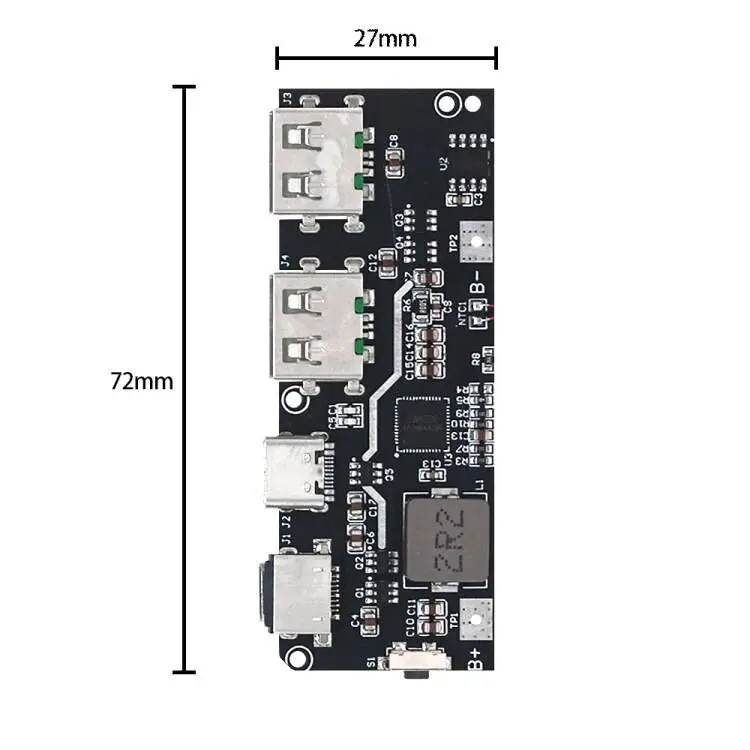

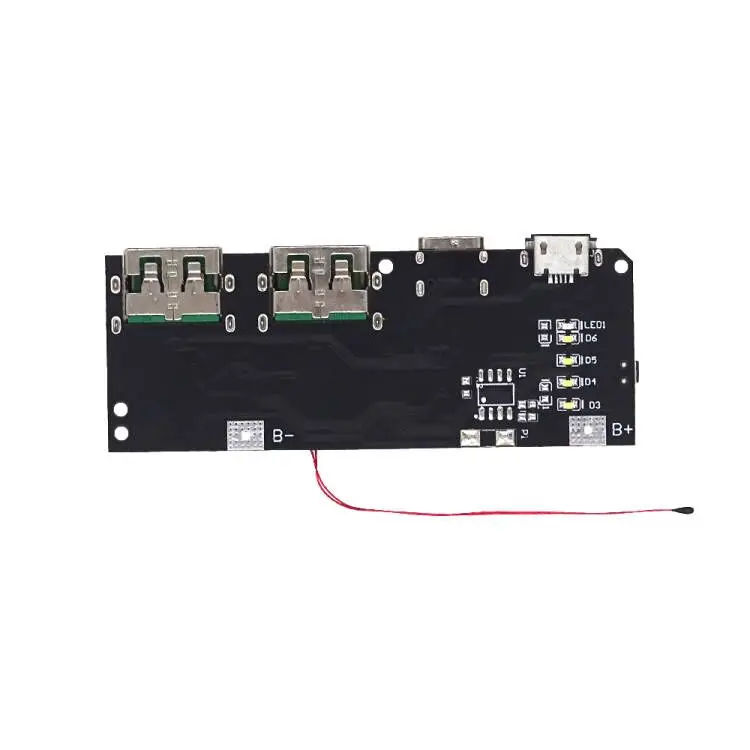

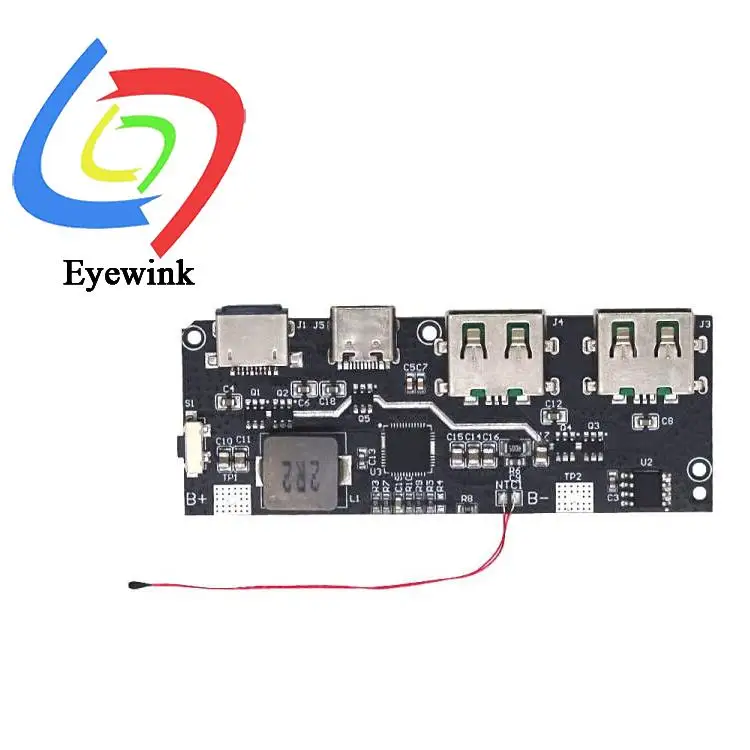

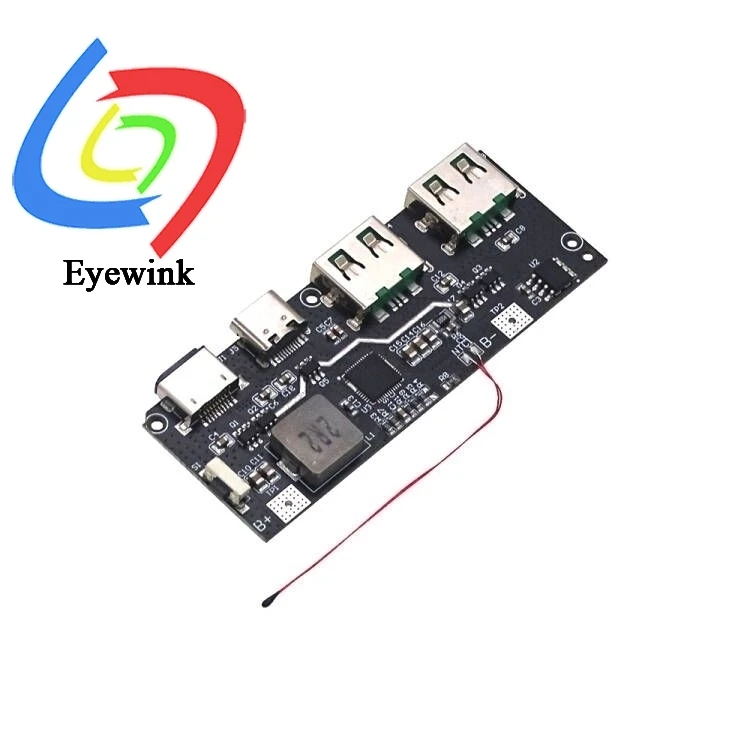

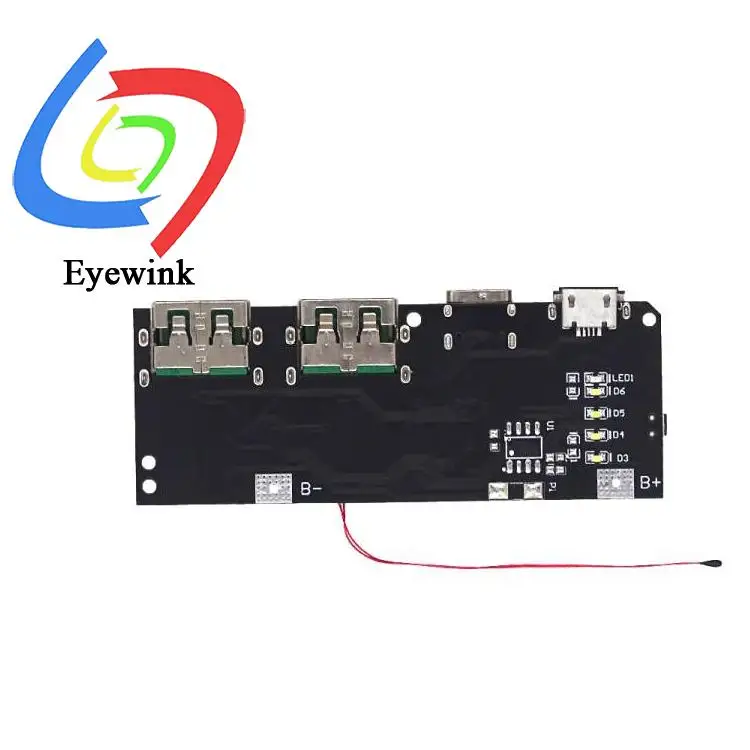

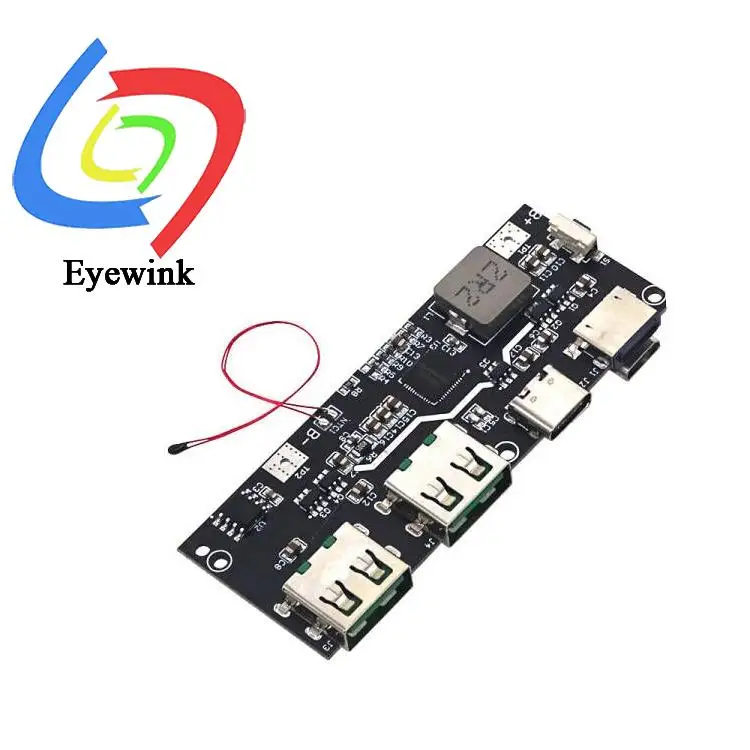

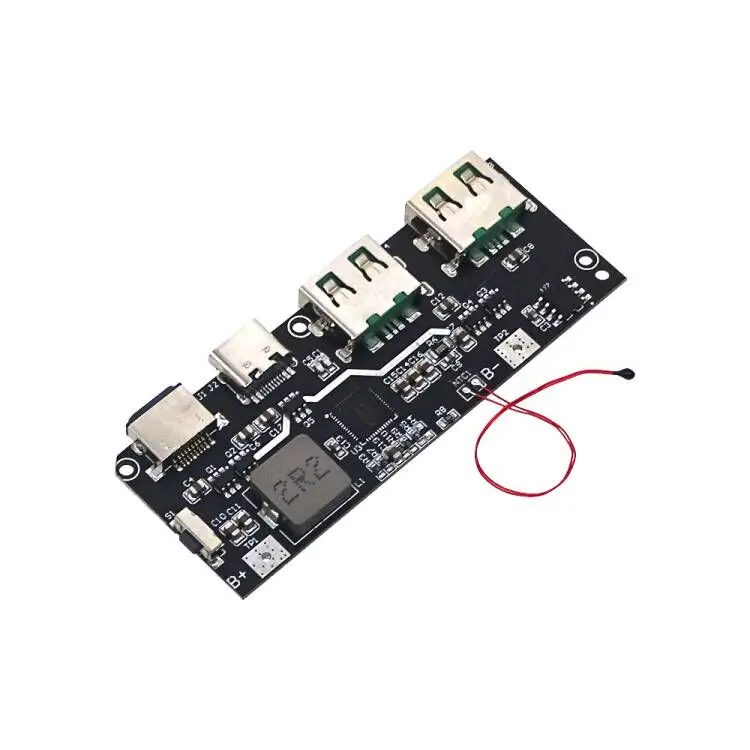

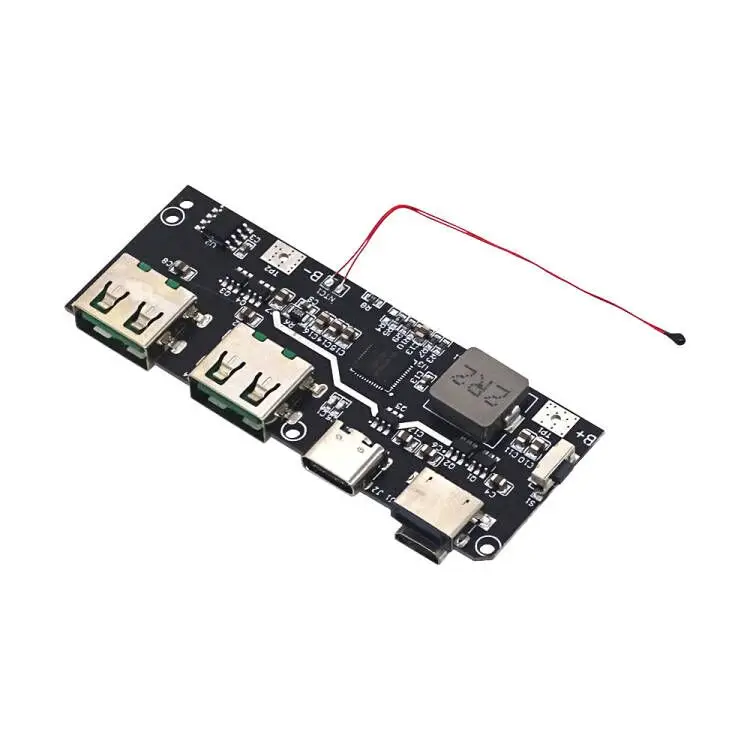

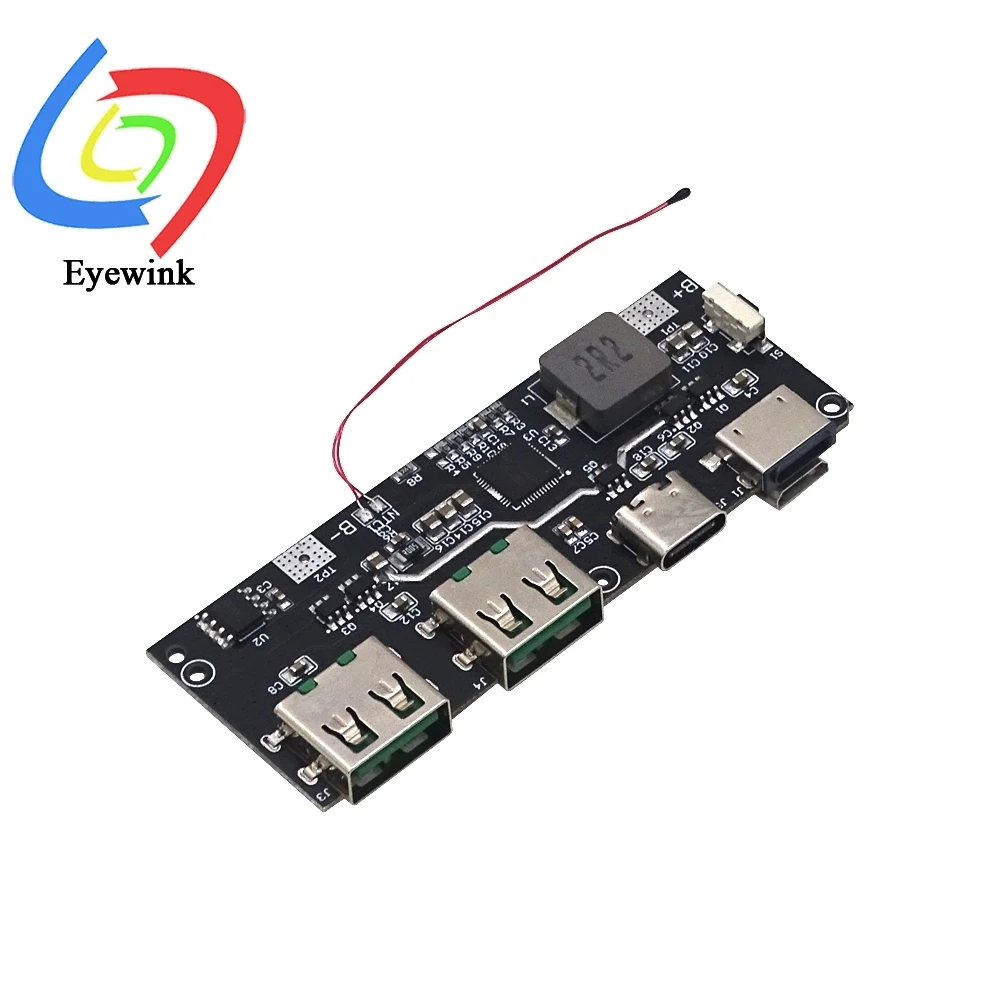

Banco de energía de 22,5 W, módulo de carga rápida bidireccional de 5 puertos, placa de circuito, Kit de placa base DIY QC4 + PD3.0

Características del producto:

Carga conmutada: corriente de hasta 5 A, eficiencia de hasta 95%; admite tipo de batería de 4,2/4,35/4,4/4,5 V; admite la especificación JEITA; admite control de bucle de temperatura
Aumento síncrono: potencia de salida de hasta 22,5 W, eficiencia de hasta 95%; detección automática de carga/detección de carga ligera; soporte para modo de carga inalámbrica; soporte para modo de baja corriente
Protocolo de carga rápida de salida: admite PPS/PD3.0/PD2.0; compatible con QC4+/QC4/QC3.0/QC2.0; compatible con AFC; soporte FCP; soporte SCP; soporte PE2.0/PE1.1; soporte SFCP; soporte VOOC
Protocolo de carga rápida de entrada: admite PD3.0/PD2.0; compatible con AFC; soporte FCP; soporte SCP; soporte PE1.1
Interfaz tipo C: lógica de interfaz USB tipo C incorporada; soporte Pruebe.
Módulo BC1.2: admite el modo BC1.2 DCP; compatible con el modo Apple/Samsung
Mecanismo de protección: protección contra sobretensión de entrada; protección contra sobrecorriente/cortocircuito de salida; tiempo de espera de carga/protección contra sobretensión; protección de temperatura

Producto Parámetros:

El proceso de carga se divide en los siguientes tres procesos: modo lento, modo de corriente constante, modo de voltaje constante. Cuando el voltaje de la batería es inferior a 3 V, el módulo de carga está en modo lento y la corriente de carga es de 300 mA; cuando el voltaje de la batería es superior a 3 V, el módulo de carga ingresa al modo de corriente constante, momento en el cual se carga a máxima velocidad de acuerdo con la corriente objetivo establecida, y la potencia puede ser de aproximadamente 21 W; cuando el voltaje de la batería aumenta al voltaje objetivo de carga (como 4. 2V), el módulo de carga entra en modo de voltaje constante, momento en el cual la corriente disminuye gradualmente, y la batería Cuando la corriente de carga disminuye hasta la corriente de corte de carga, la carga finaliza. Si el voltaje de la batería disminuye a 0,1 V por debajo del voltaje objetivo después de la carga completa, la carga se reiniciará automáticamente. (Nota: un voltaje superior a 4,2 V es normal, no cargará la batería, el voltaje es de 4,2 V cuando la luz aún parpadea significa que aún no está llena, la carga completa no es solo para ver el voltaje de carga)
