Descripción
Introducción OpenWrt One

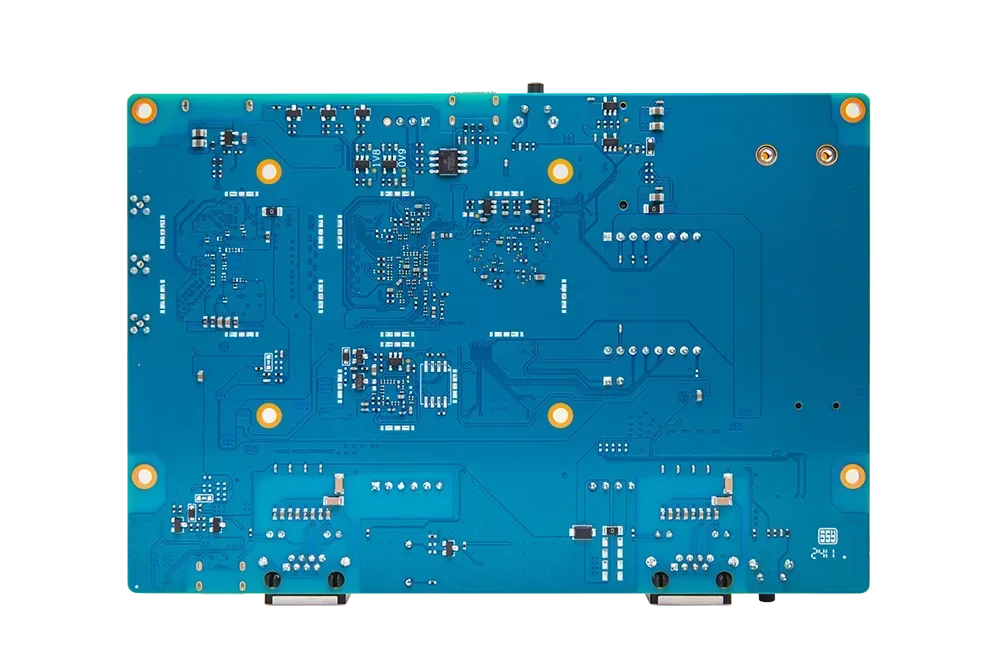

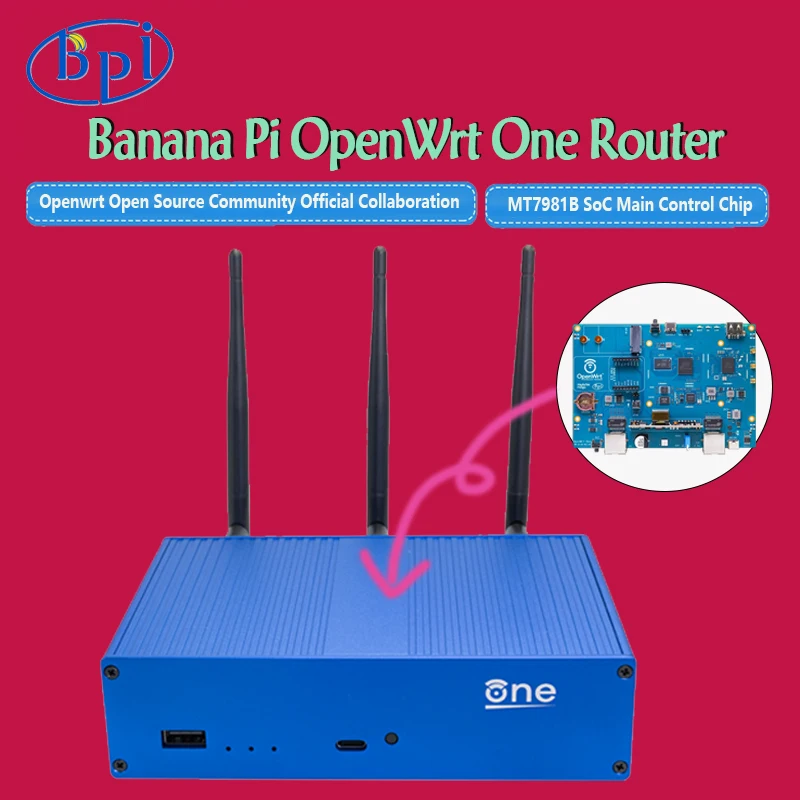

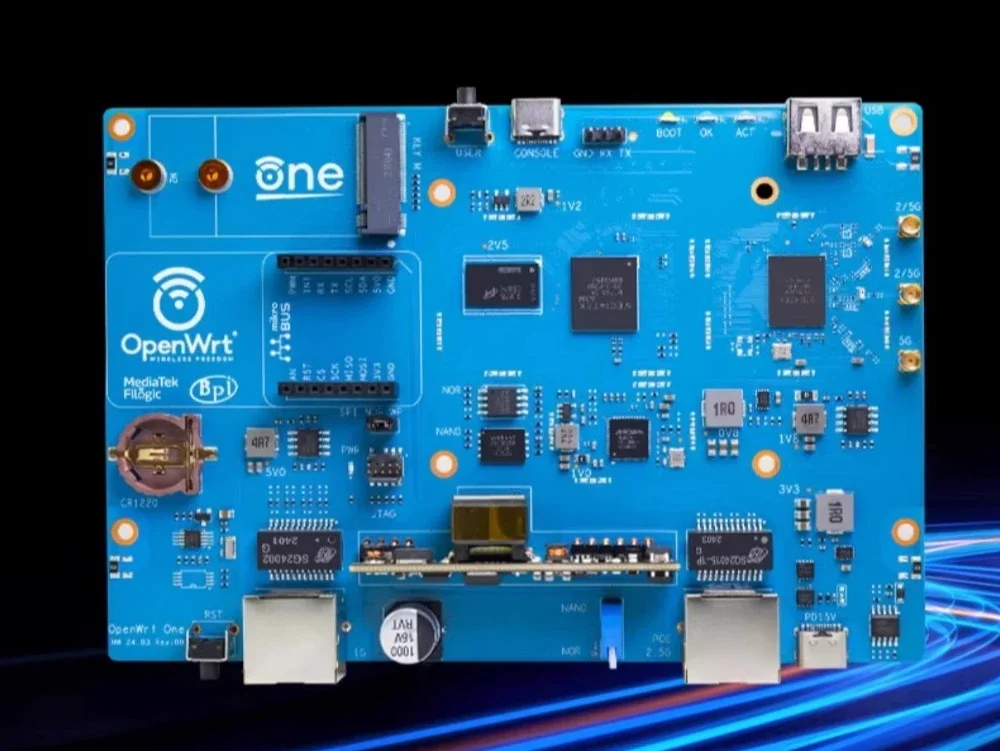

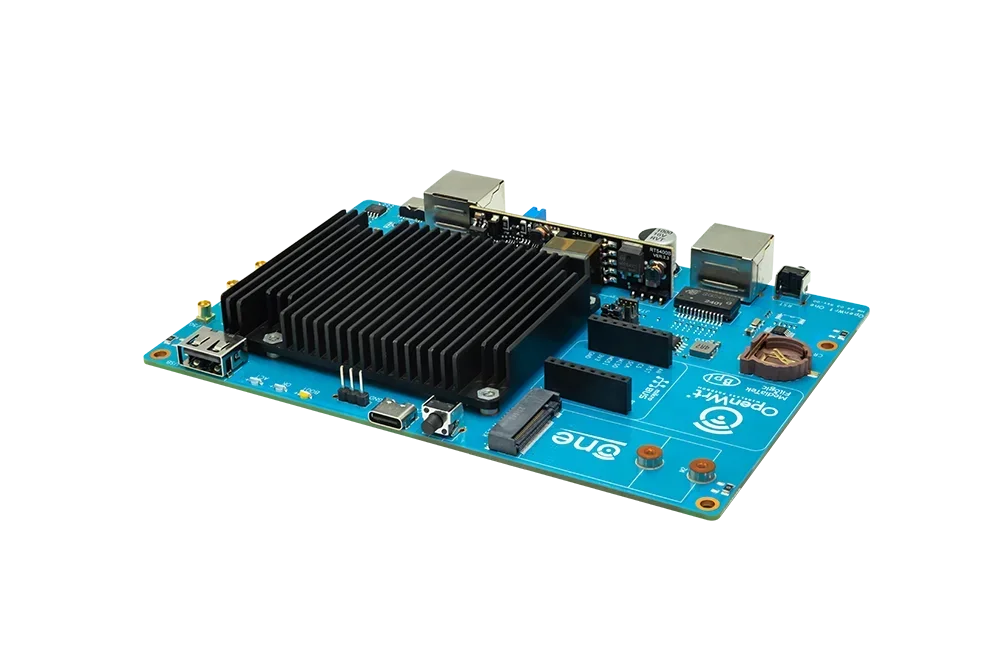

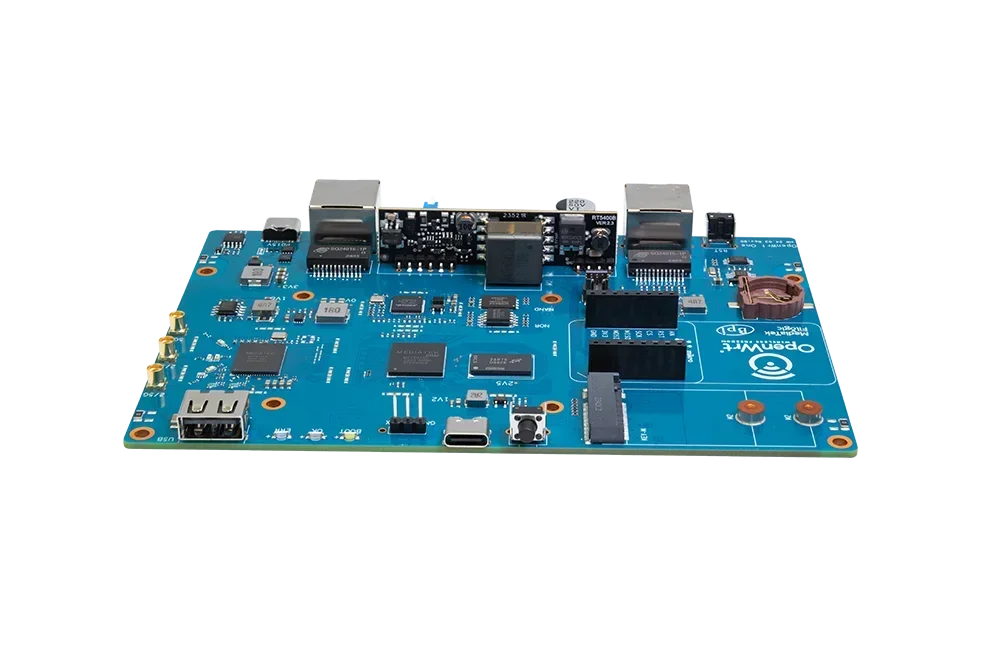

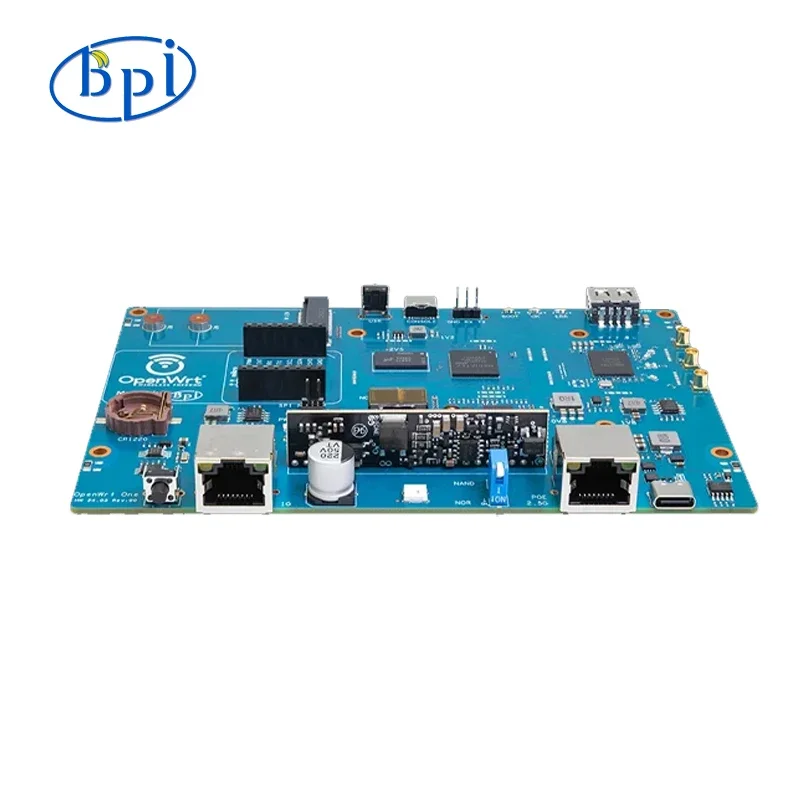

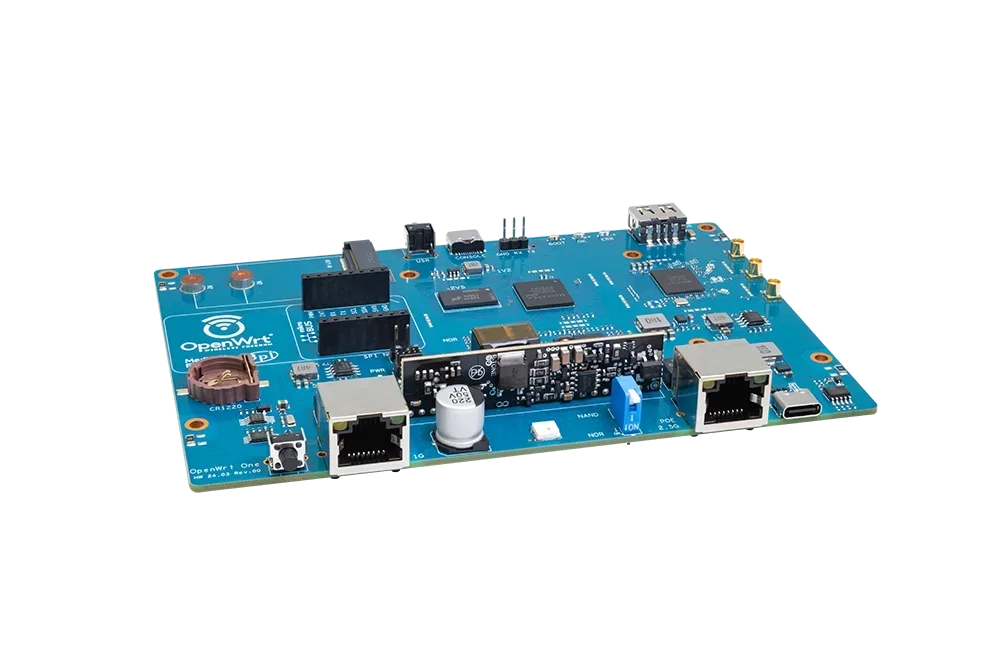

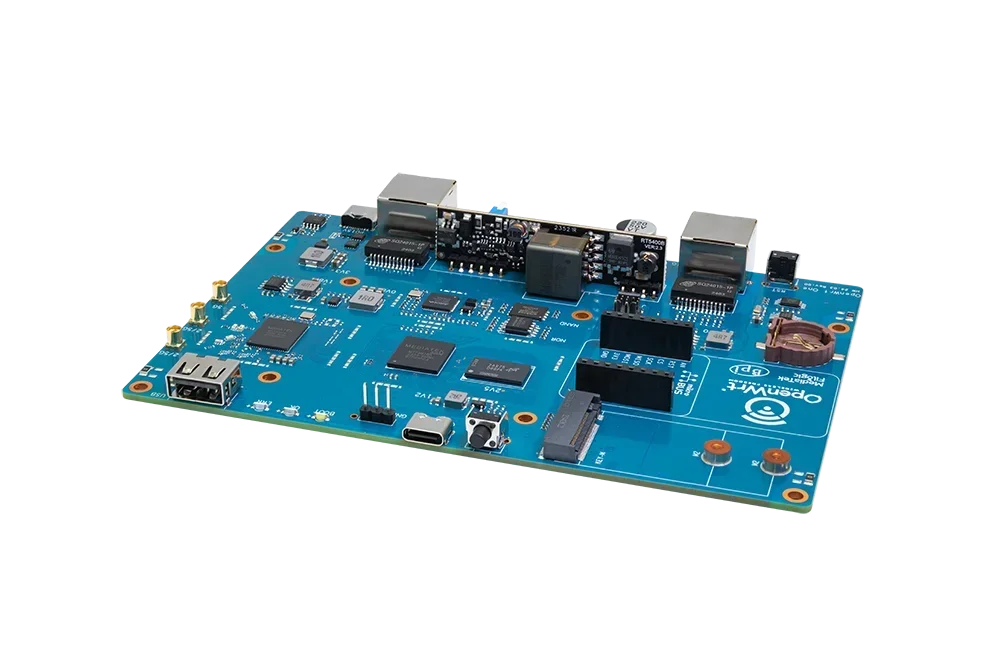

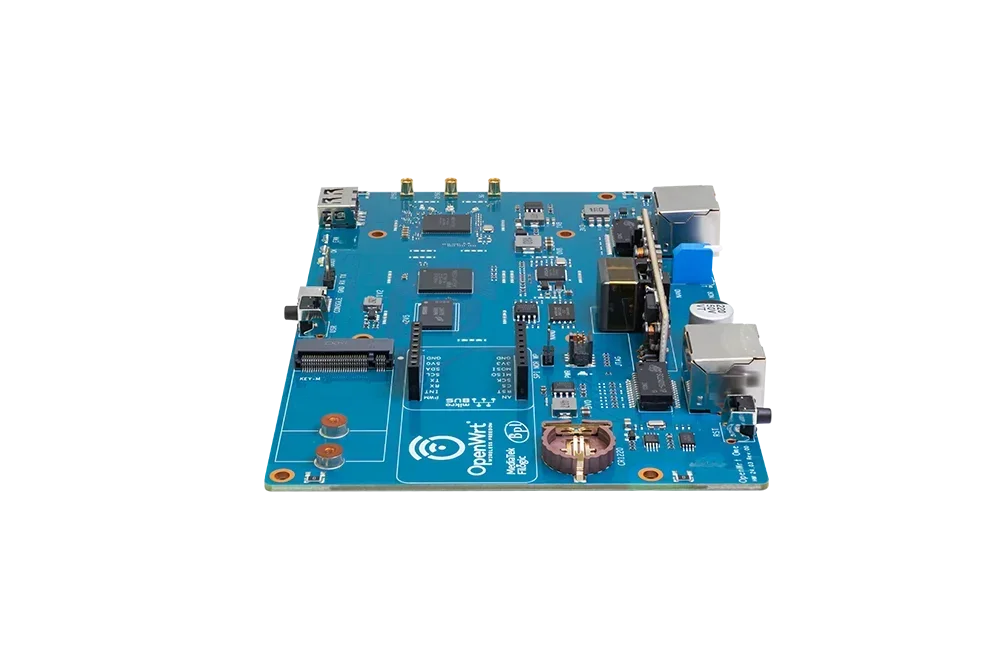

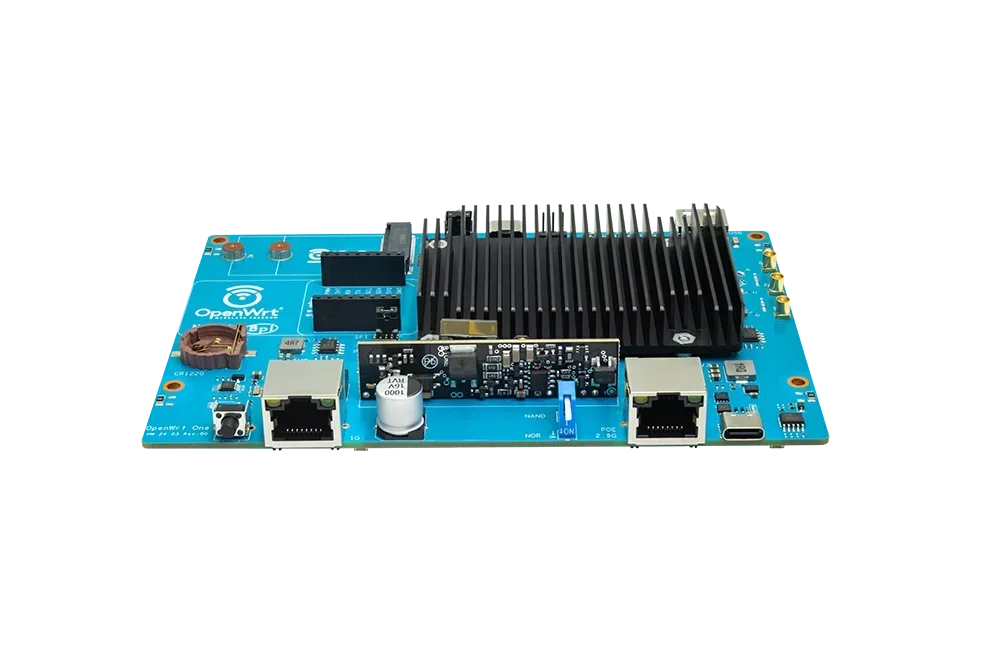

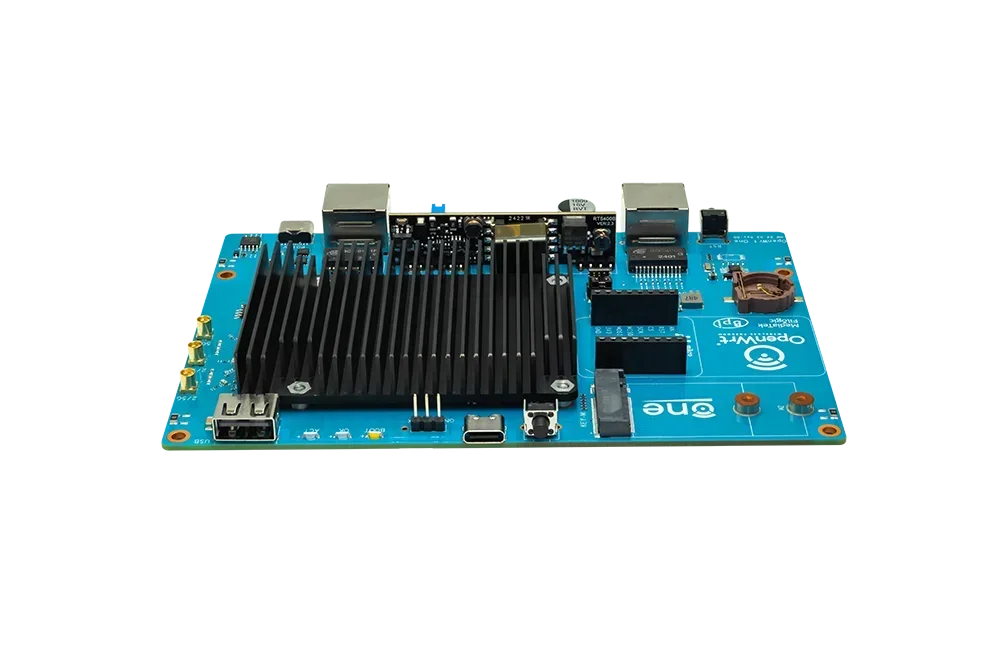

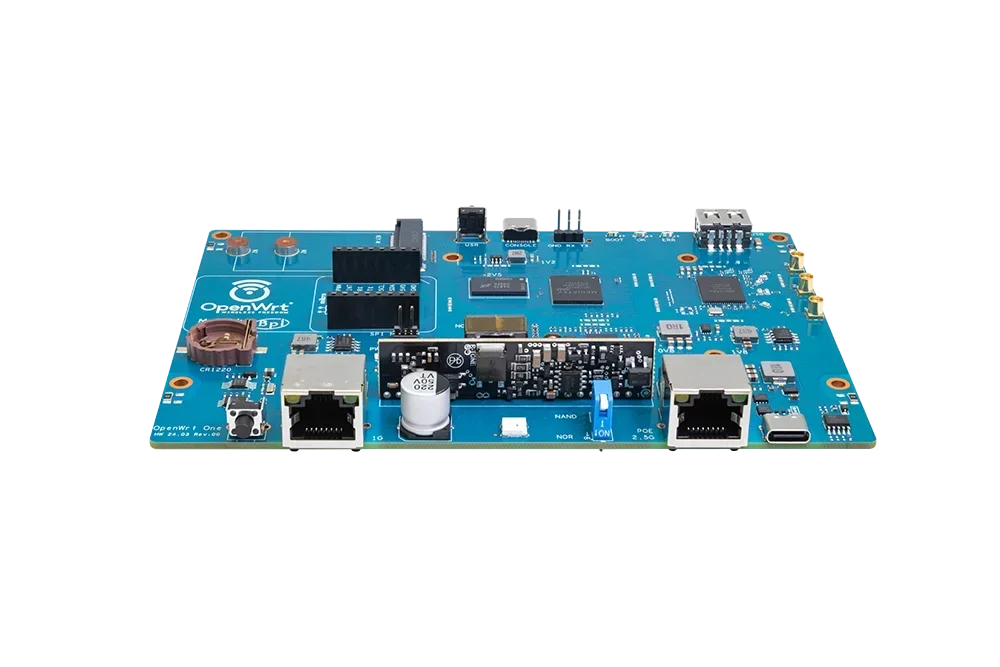

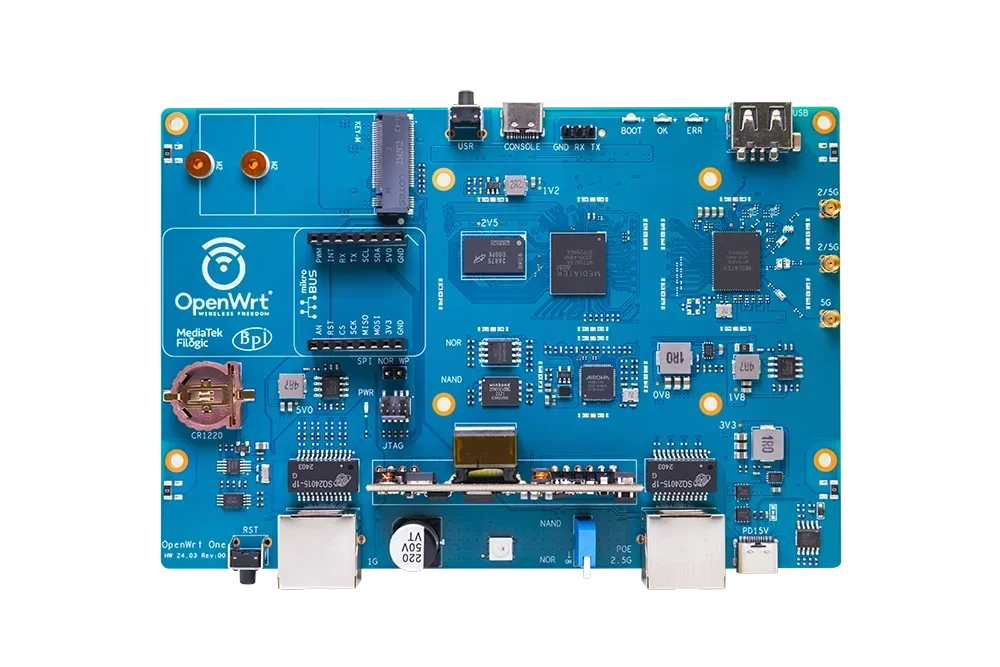

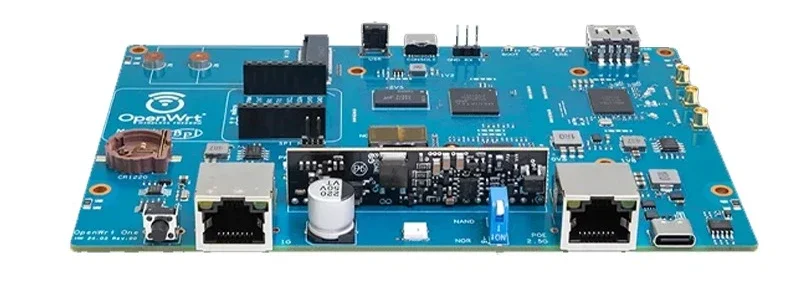

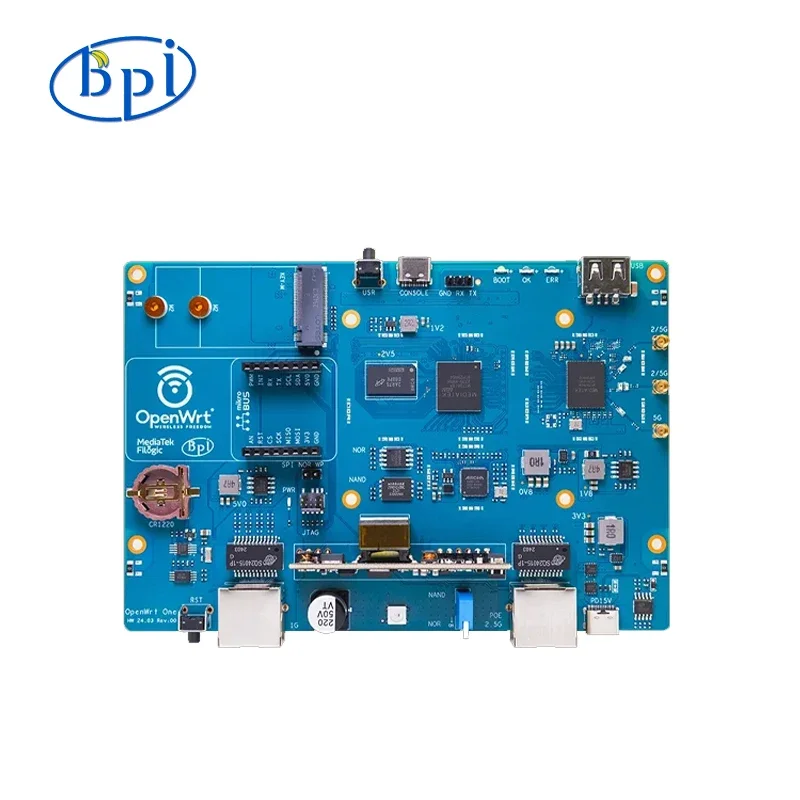

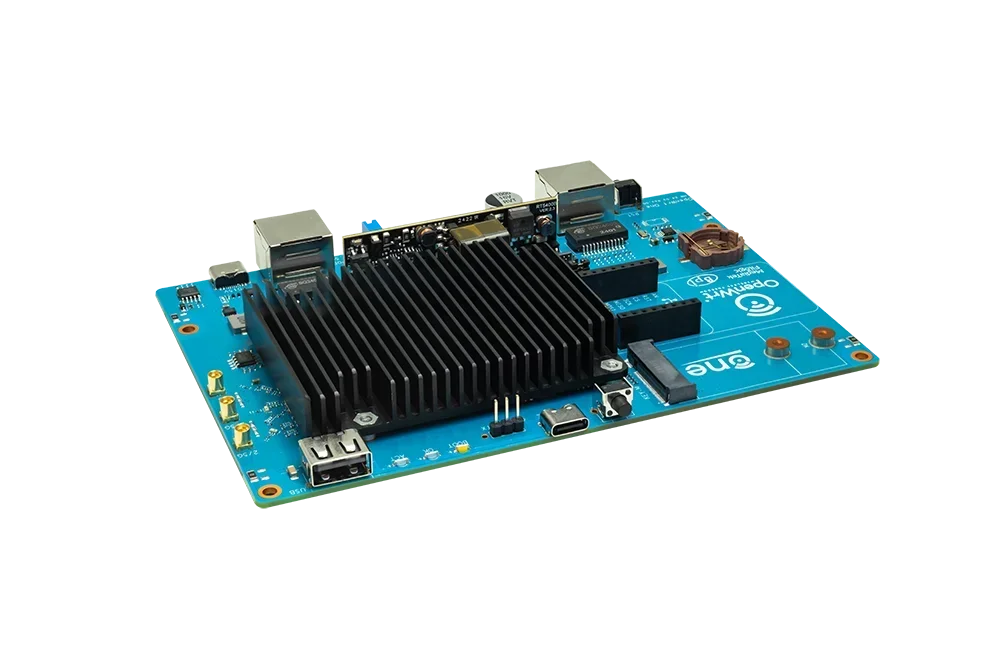

La placa enrutadora "OpenWrt One/AP-24.XY" basada en el chipset MediaTek MT7981B (Filogic 820) SoC y MediaTek MT7976C WiFi 6 de doble banda. Es la primera placa de desarrollo oficial de la comunidad de código abierto OpenWRT.
OpenWrt One es un dispositivo basado en el SoC MediaTek Filogic 820 que tiene WiFi 6, doble banda, 3×3/2×2, 1 x 2,5 Gbit WAN, 1 x 1 Gbit LAN, 1 GB de RAM DDR4, 256 MiB NAND, 16 MiB NOR, M.2 SSD y USB 2.0.
OpenWrt One es el primer diseño de placa con comunicación de código abierto OpenWrt y diseñado en colaboración con Banana Pi que también manejará la fabricación y distribución de la placa del enrutador.El OpenWrt One/AP-24.El enrutador XY debe proporcionar una fuente de ingresos para el proyecto, por ejemplo, para cubrir el costo de alojamiento y conferencias OpenWrt, con Banana Pi vendiendo la placa a través de su red de distribución, y para cada dispositivo vendido, donando al Software Freedom Conservancy (SDC ) con los fondos marcados para OpenWrt.
MediaTek MT7981B (Filoógico 820)
MediaTek MT7981B es un sistema Wi-Fi en chip (SoC) compacto para dispositivos IoT que incluye una pila TCP/IP integrada.Usando el MT7981B, un dispositivo IoT puede conectarse a otros dispositivos inteligentes o a aplicaciones y servicios en la nube.La conectividad del MT7981B se logra mediante Wi-Fi en modo de estación Wi-Fi o punto de acceso (AP).
Características clave
Tablero oficial y soporte de OpenWrt
MediaTek MT7981B (Filoógico 820) SoC
WiFI 6 de doble banda a través de MediaTek MT7976C (2×2 2,4 GHz + 3×3 5Ghz)
1 GB DDR4
1 puerto RJ45 de 2,5 GbE y|1 puerto Gigabit Ethernet RJ45
256 MiB SPI NAND y 16 MiB SPI NOR flash se utilizan para que la placa sea casi imparable
Zócalo M.2 2242/2230 para SSD NVMe (PCIe gen 2 x1)
Soporte RTC
Soporte PoE
Zócalo MikroBUS para módulos de expansión
Dirección de la aplicación
Fabricante DIY
Aprendizaje y desarrollo de OpenWrt
IoT
Enrutador Wifi
Nas
Aplicación de comunicación en red

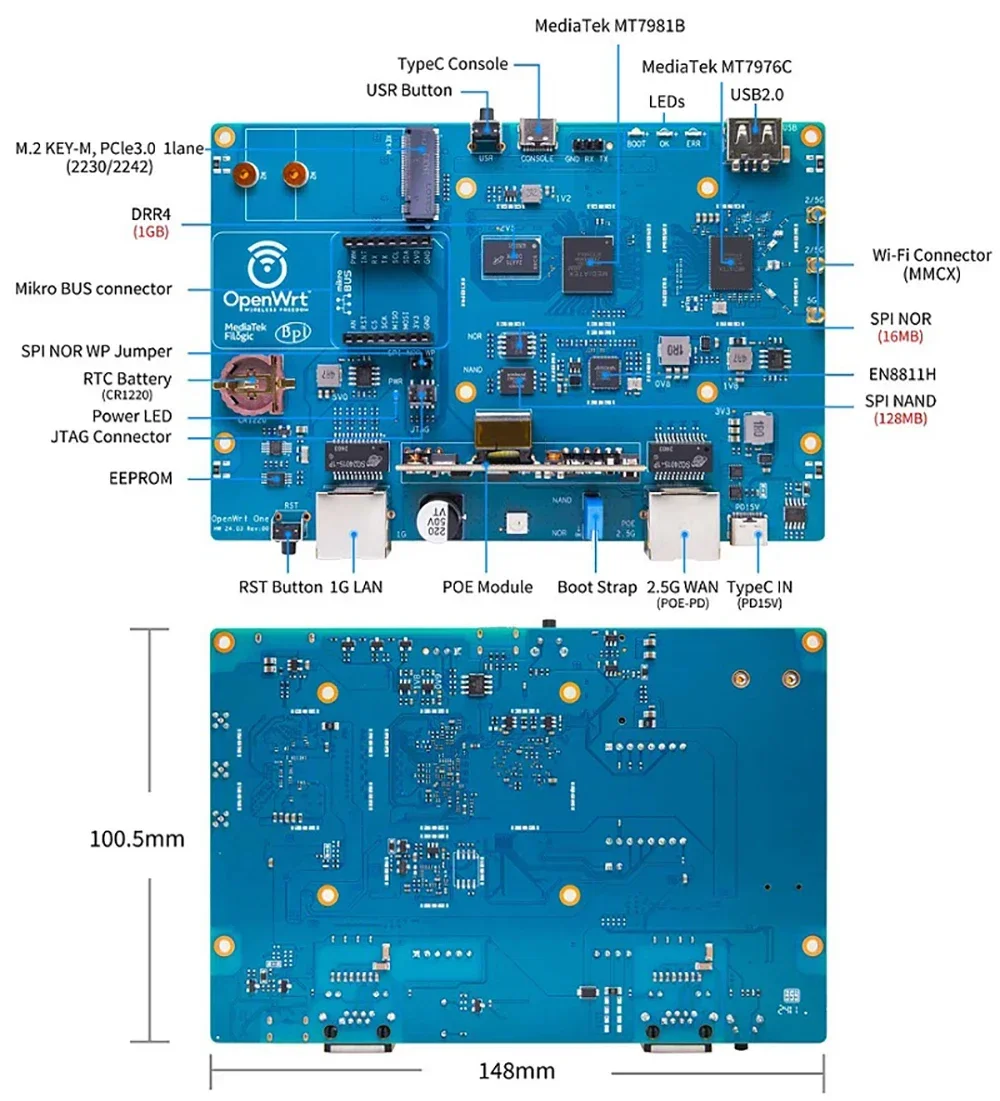

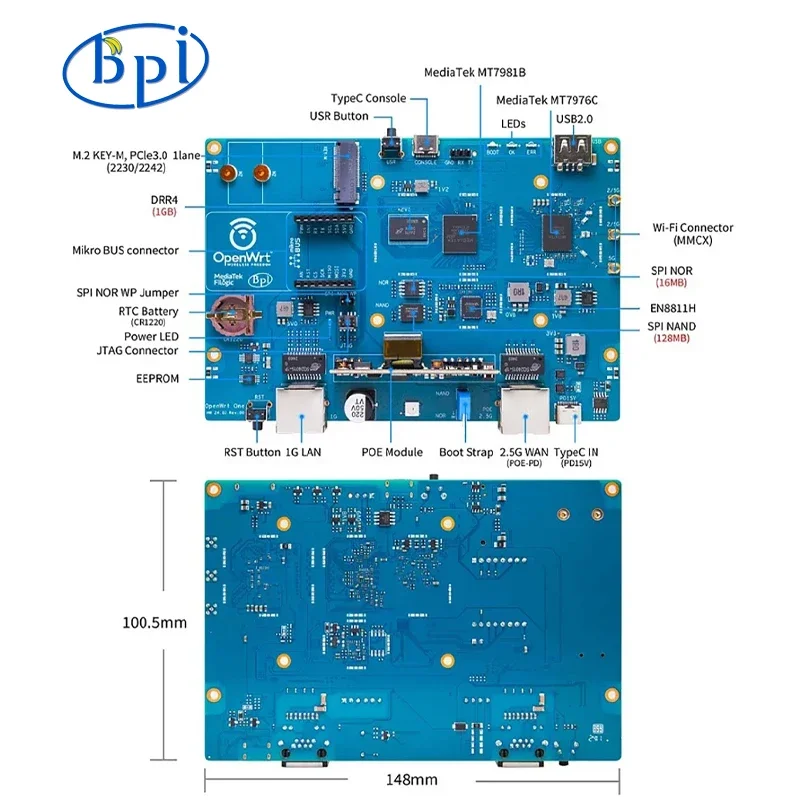

Interfaz de hardware
Especificación de hardware
Especificación HardWare de OpenWrt One
Socién
Procesador MediaTek MT7981B (Filogic 820) dual-core Cortex-A53 @ 1,3 GHz
Memoria del sistema
1 GB DDR4
Almacenamiento
Flash SPI NAND de 256 MB para arranque U y Linux
Flash SPI NOR de 16 MB para gestor de arranque de recuperación protegido contra escritura (por defecto)
(el parpadeo se puede habilitar con un puente)
Se utilizan dos tipos de dispositivos flash para que la placa sea casi imparable.
Zócalo M.2 2242/2230 para SSD NVMe (PCIe gen 2 x1)
Conexión en red
1 puerto RJ45 de 2,5 GbE
1 puerto Gigabit Ethernet RJ45
WiFI 6 de doble banda a través de MediaTek MT7976C (2×2 2,4 GHz + 3×3/2×2 + celda cero
DFS 5Ghz)
3x conectores de antena MMCX
USB
1x puerto host USB 2.0 tipo A
Puerto USB tipo C (dispositivo, consola) que utiliza el chip UART de Holtek HT42B534-2 a USB
Expansión
Zócalo MikroBUS para módulos de expansión
Depuración
Consola a través del puerto USB-C o conector de 3 pines, conector JTAG/SWD de 10 pines para SoC principal
RTC
compatible con RTC integrado
Disco
Botones de reinicio y usuario

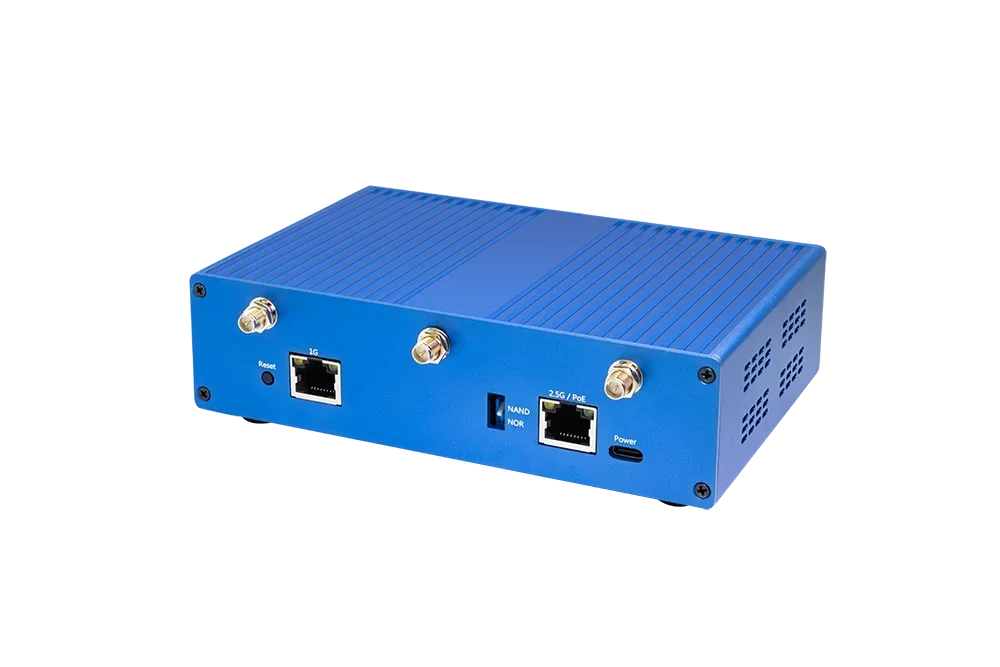

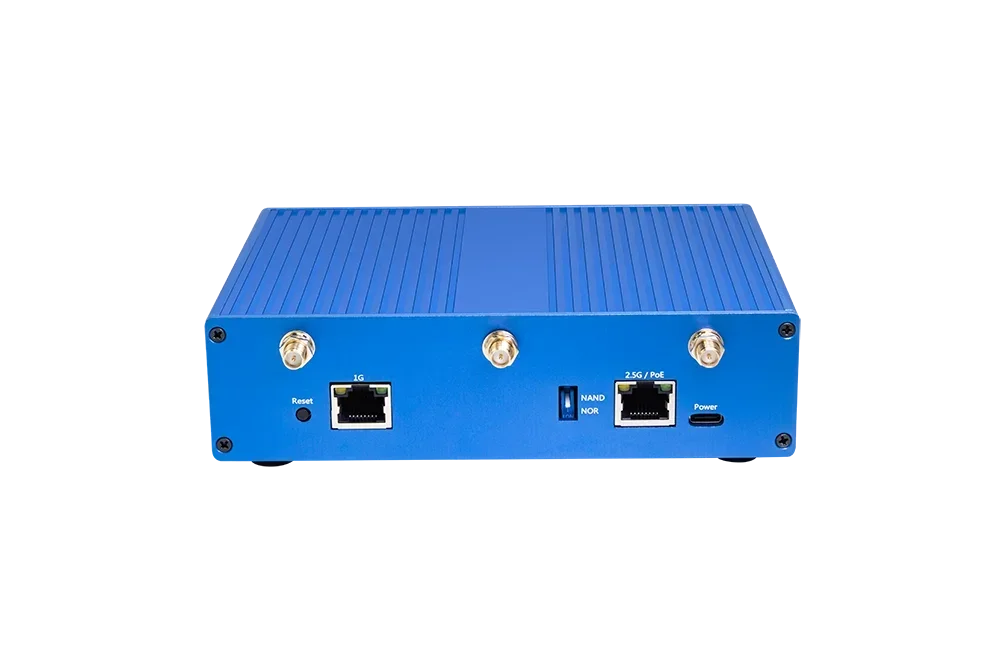

Interruptor de selección de arranque: NAND (normal) o NOR (recuperación)
2x LED PWM, 2x LED Ethernet (conccionado por GPIO)
EM6324 Vigilancia de hardware externo
NXP PCF8563TS (I2C) RTC con soporte de batería de respaldo para celda tipo botón CR1220
Fuente de alimentación
USB-PD de 15 V en puerto USB-C
PoE opcional 802.3at/af a través del módulo RT5040
Dimensiones

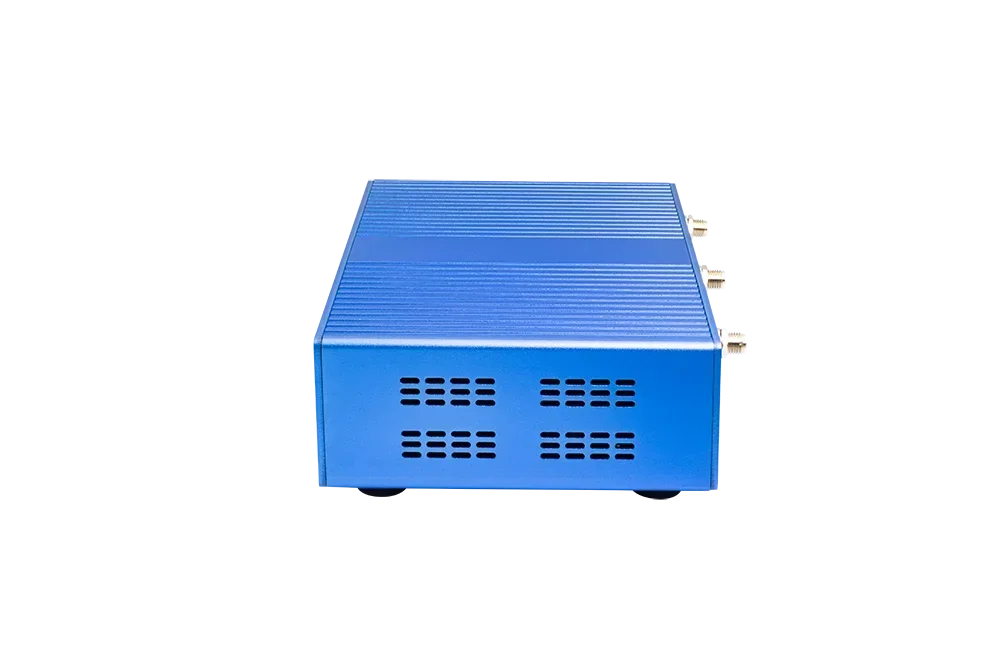

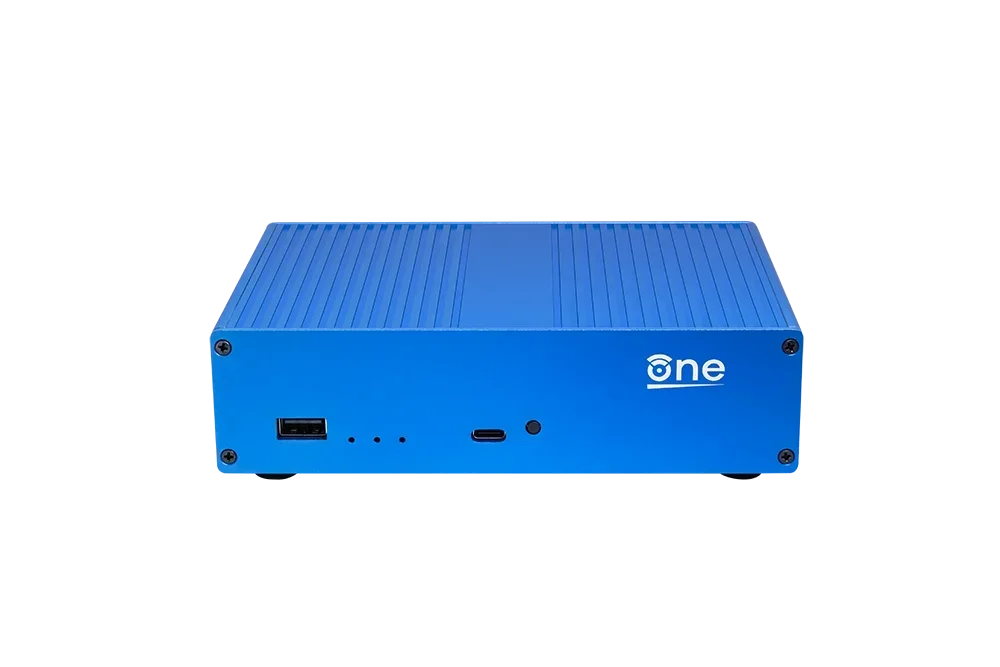

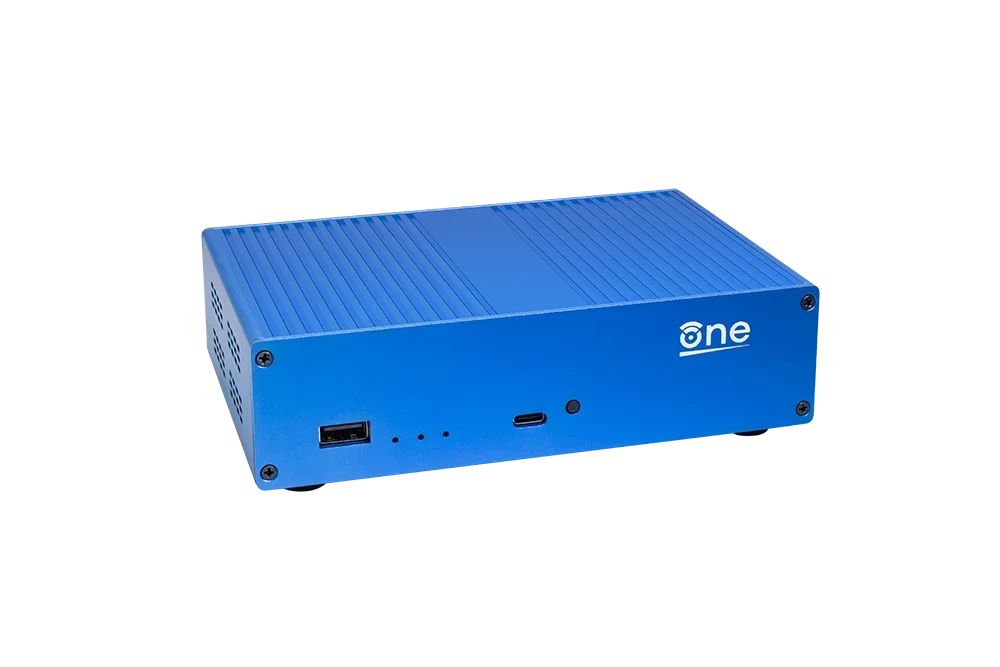

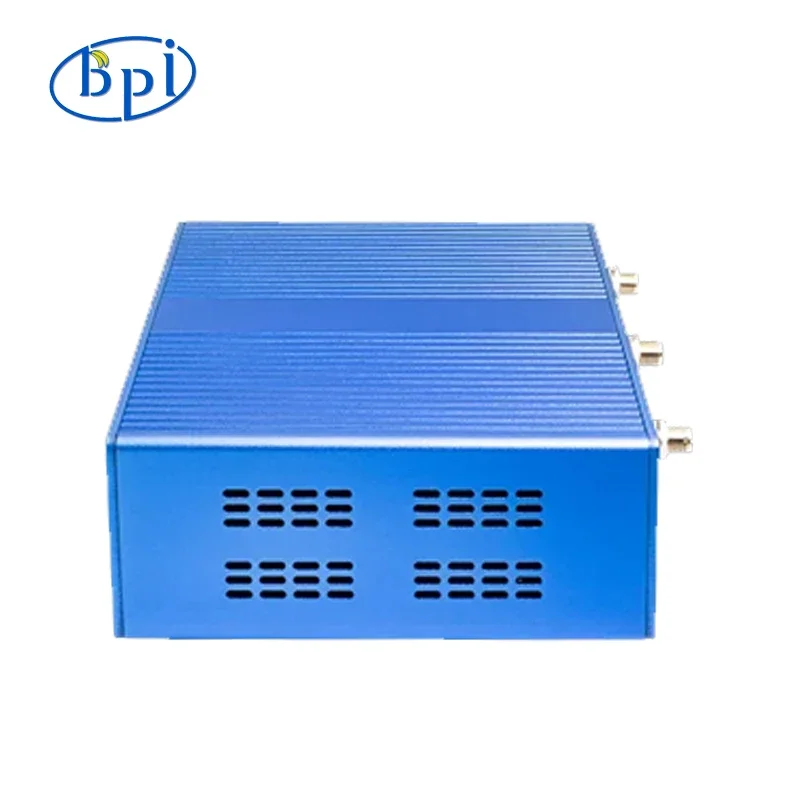

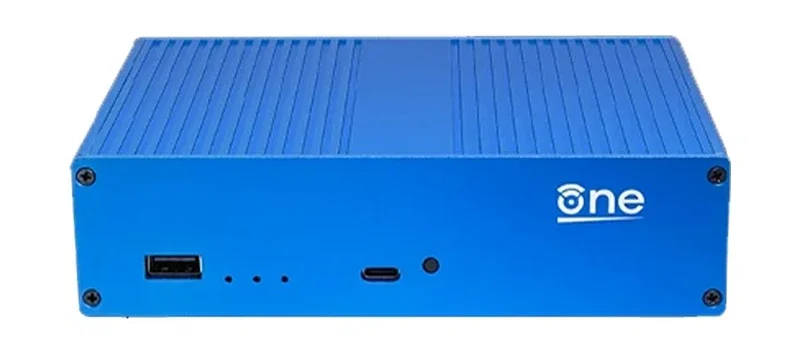

148 x 100,5 mm compatible con el diseño de caja Banana Pi BPI-R4
Certificaciones
Cumplimiento de FCC/EC/RoHS
