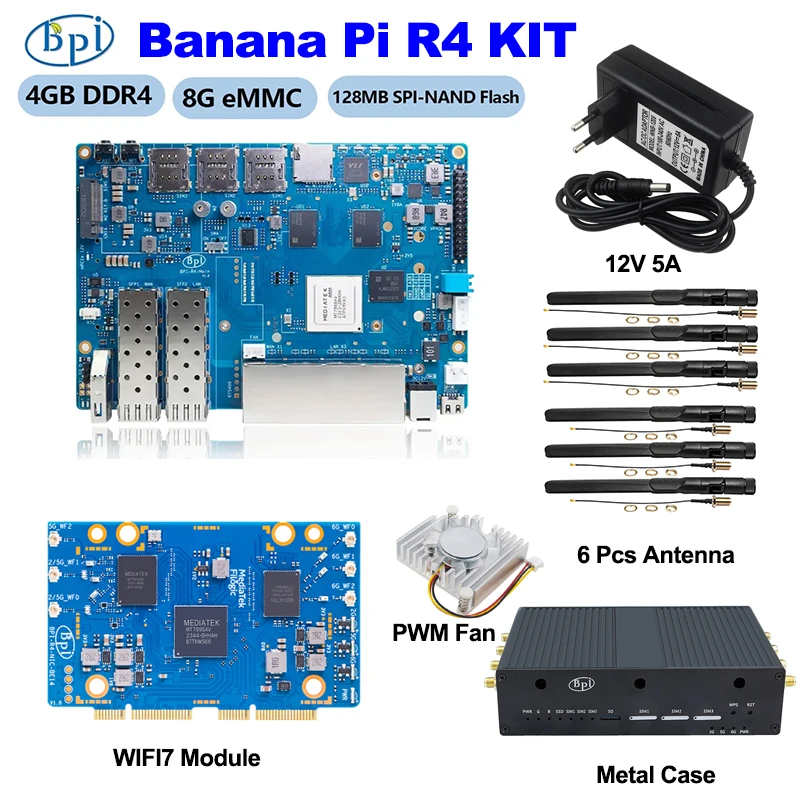

Banana Pi BPI-R4 MT7988A (Filogic 880) Placa de enrutador inteligente con BPI-R4-NIC-BE14 módulo wifi7 fuente de alimentación del ventilador

Manual de usuario:

Por favor consulte
https://wiki.banana-pi.org/Getting_Started_with_BPI-R4?spm=a2g0o.detail.1000023.1.c28bpnwcpnwcFe

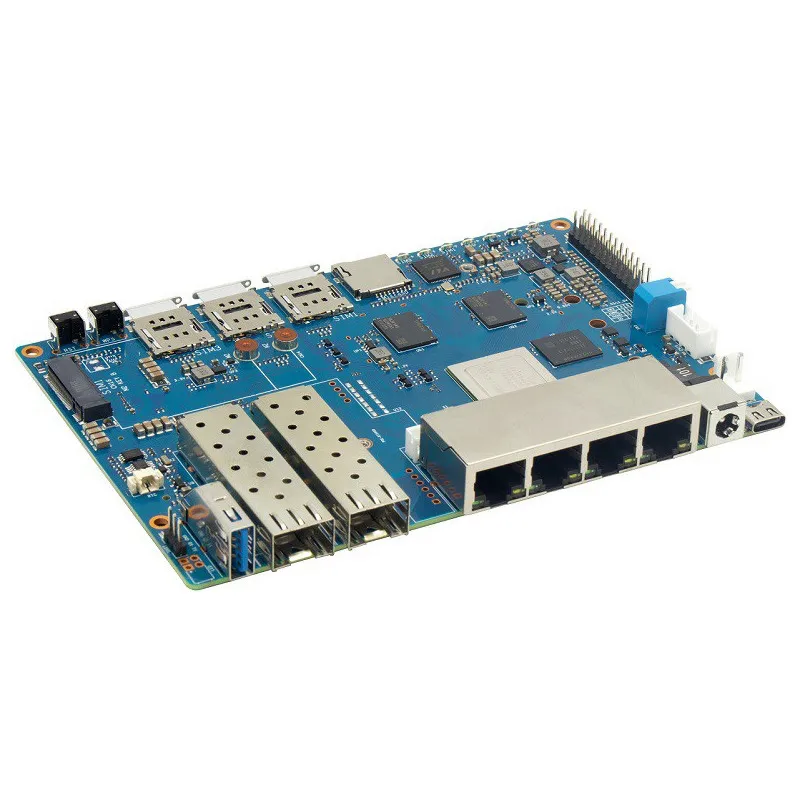

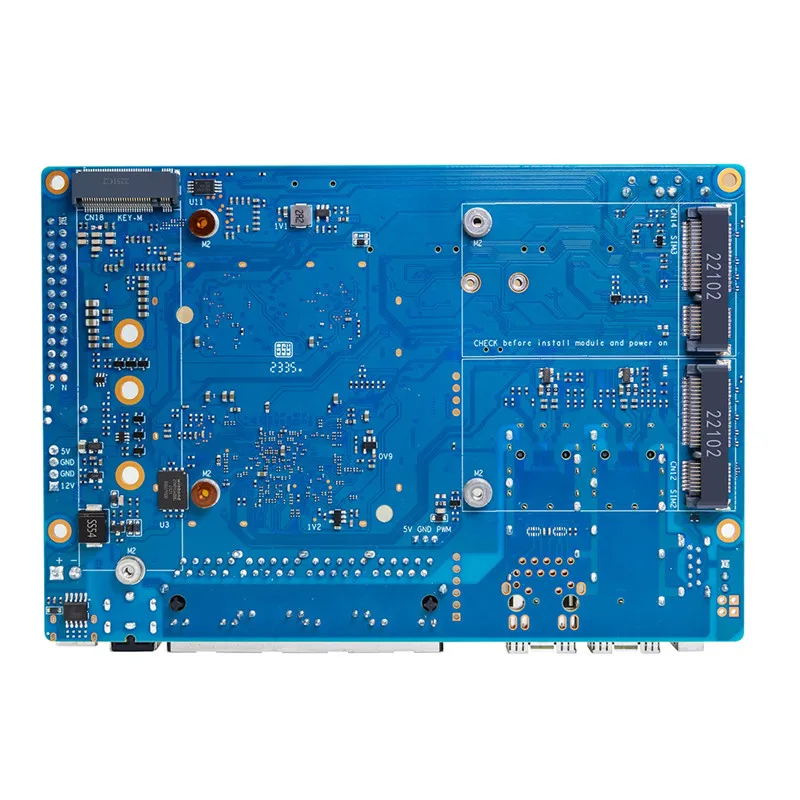

Introducción:

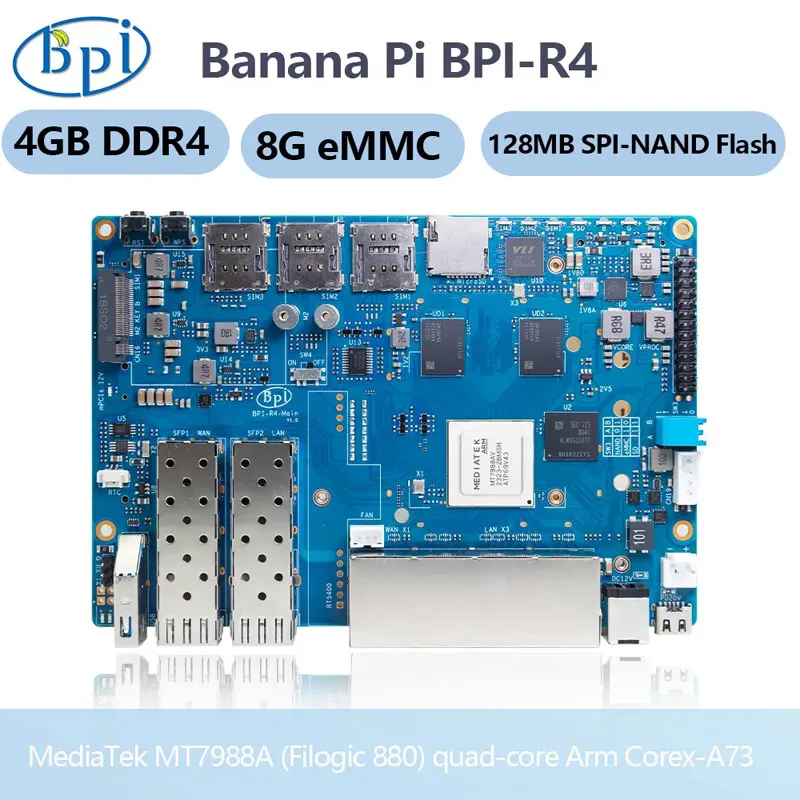

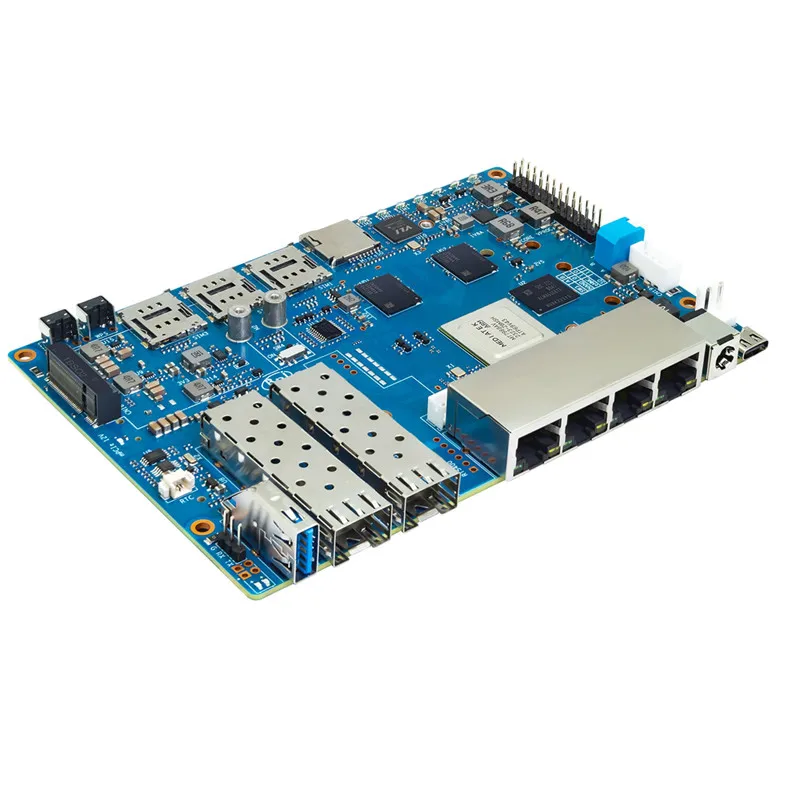

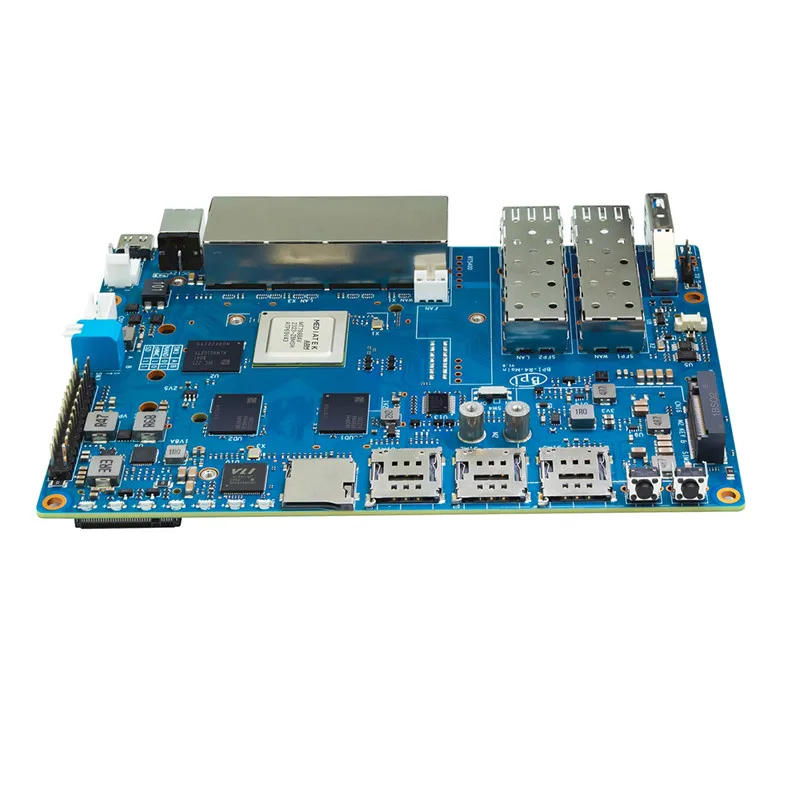

Placa enrutadora Banana Pi BPI-R4 con diseño de ARM Corex-A73 de cuatro núcleos MediaTek MT7988A (filogic 880) de cuatro núcleos, 4 GB de RAM DDR4, eMMC de 8 GB, flash SPI-NAND de 128 MB integrado, también tiene 2x 10 Gbe SFP, 4x Gbe puerto de red,con USB3.2 puertos, M.2 admite SSD 4G/5G/NVME.2x ranuras miniPCIe con PCIe3.0 Interfaz de 2 carriles para Wi-Fi 7 NIC (Tarjeta de interfaz de red).Es una placa de desarrollo de enrutador de código abierto de muy alto rendimiento.

MediaTek MT7988 (Filoógico 880):

Mediatek Filogic 880. La plataforma de punto de acceso/enrutador/puerta de enlace Wi-Fi 7 de 36 Gbps ofrece la experiencia de conexión más rápida y confiable

MediaTek MT7988A es una plataforma de procesamiento de redes líder en el mundo para experiencias de redes confiables y de alto rendimiento, tanto en aplicaciones cableadas como inalámbricas.El MT7988A consta de un rico conjunto de interfaz de conexión que incluye 4 puertos Gigabit Ethernet.2 Interfaces USGMII.4 interfaces PCIe y 2 puertos USB 3.2 en1

El MT7988A permite aún más conectividad Wi-Fi 7 tri-band sin interrupciones, 2,4 GHz, 5 GHz y 6 GHz, con su chip complementario Wi-Fi 7 que presenta un ancho de banda de 320 MHz, 4096-QAM, MLO, MRU y AFC.

Para responder la necesidad de aplicaciones de túneles de giro rápido, el MT7988A viene con el sistema de procesador de descarga de túneles MediaTek (TOPS), que facilita el procesamiento de una amplia gama de protocolos de túneles.El MT7988A optimiza el rendimiento de la red con el ISA exquisitamente ajustado de MediaTek TOPS y se dedica a elevar el rendimiento de descarga de la red a un nivel superior.

Dirección de la aplicación:

1.Router de servicio de Internet

2.Enrutador inalámbrico Wifi 7

Enrutador inalámbrico 3.4G/5G

4.Repetidor inalámbrico

5.Puerta de seguridad para el hogar

6.Automatización del hogar

7.Dispositivo Nas

8.Aplicaciones de red y comunicación

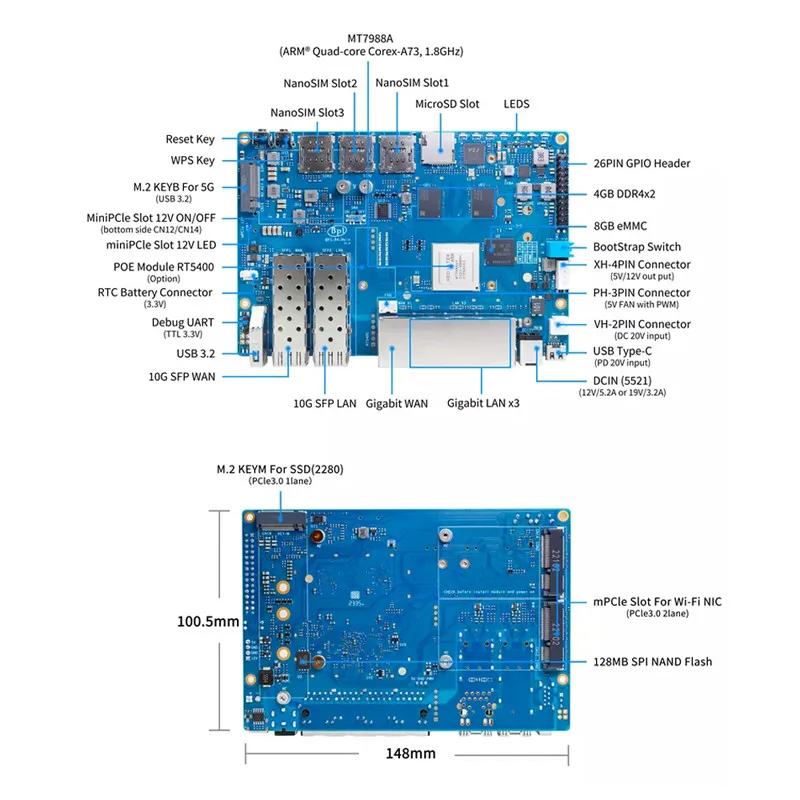

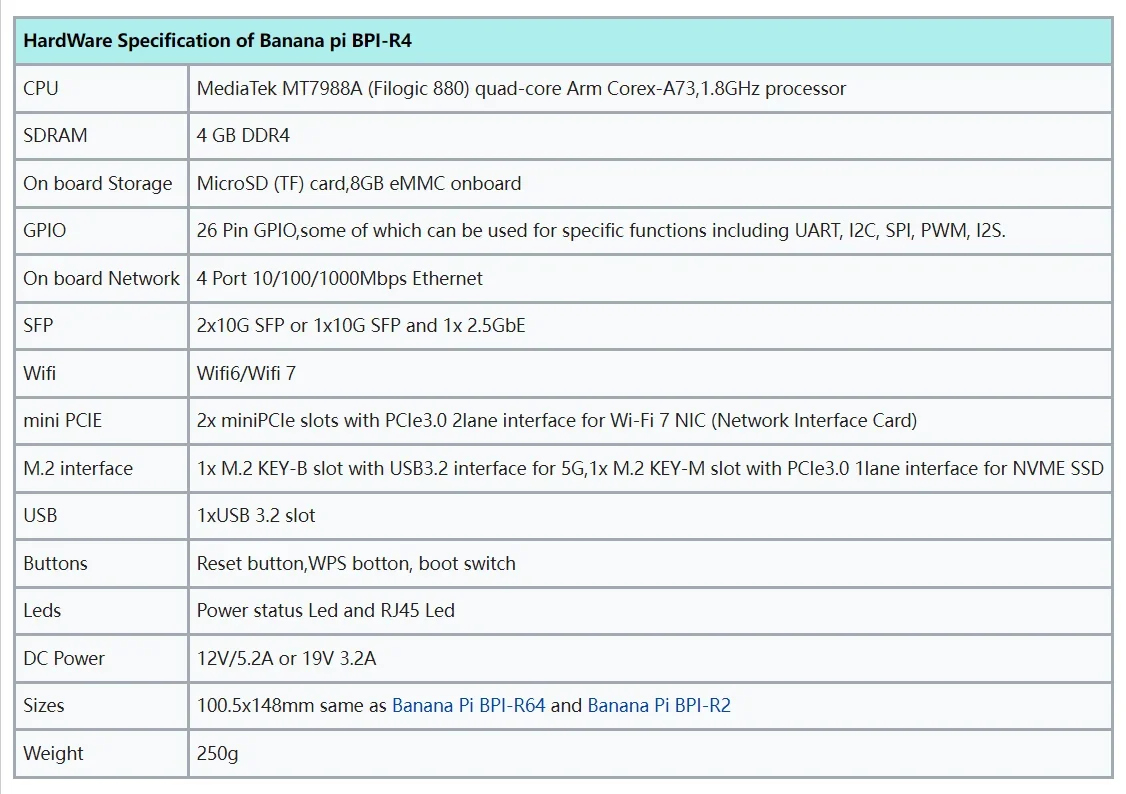

Características clave:

1.Procesador MediaTek MT7988A (Filogic 880) de cuatro núcleos Arm Corex-A73, 1,7 GHz

2.4 GB DDR4

3.Flash eMMC de 8 GB

4.Flash SPI-NAND de 128 MB

5.Ranura para tarjeta Micro SD

6.2 ranuras SFP de 10Gbe (opción 1x SFP de 10Gbe y 1x SOC integrado de 2,5Gbe PHY.NOTA: Es necesario modificar el hardware)

7.4x puerto de red Gbe

8.1x ranura USB3.2

9.1 ranura M.2 KEY-B con interfaz USB3.2/PCIe3.0 para 5G

10.1x ranura M.2 KEY-M con interfaz PCIe3.0 1lane para SSD NVME

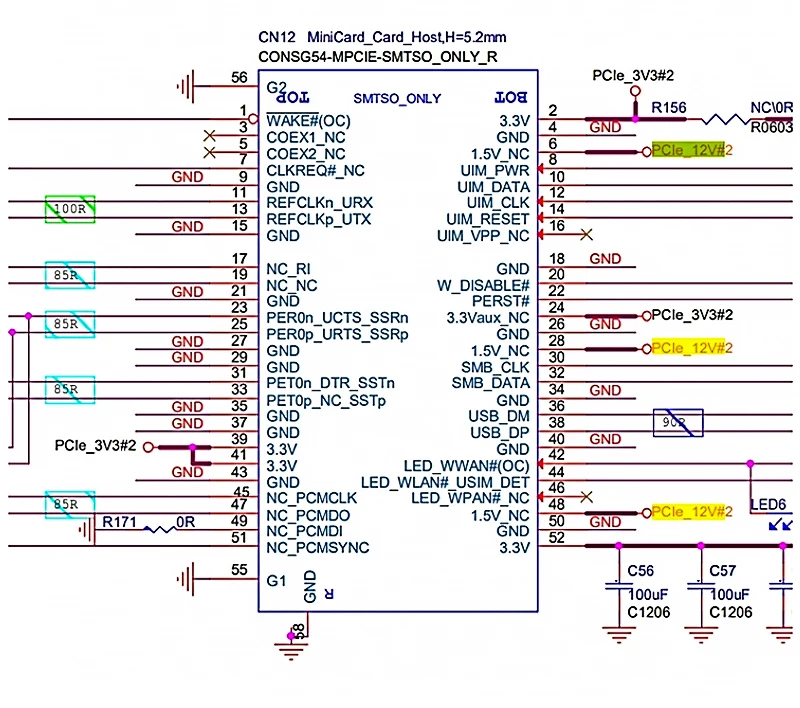

11.2x ranuras miniPCIe con interfaz PCIe3.0 de 2 aviones para Wi-Fi 7 NIC (tarjeta de interfaz de red)

12.Cabecera GPIO de 26 PIN para ampliación de aplicaciones.

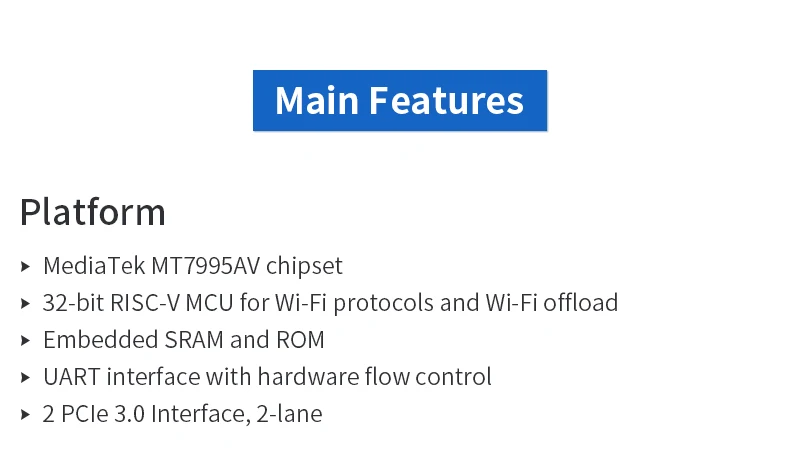

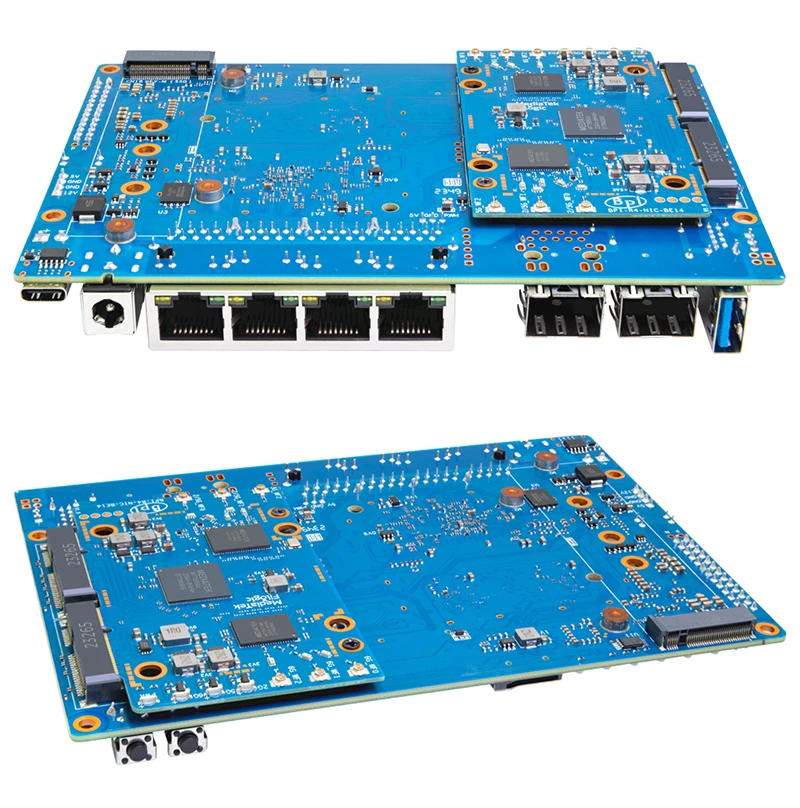

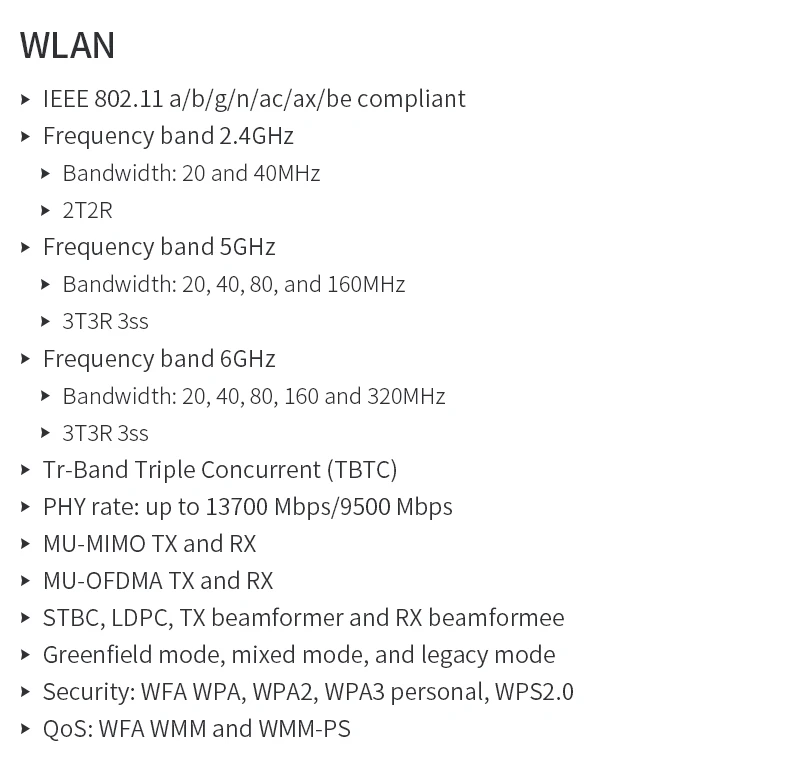

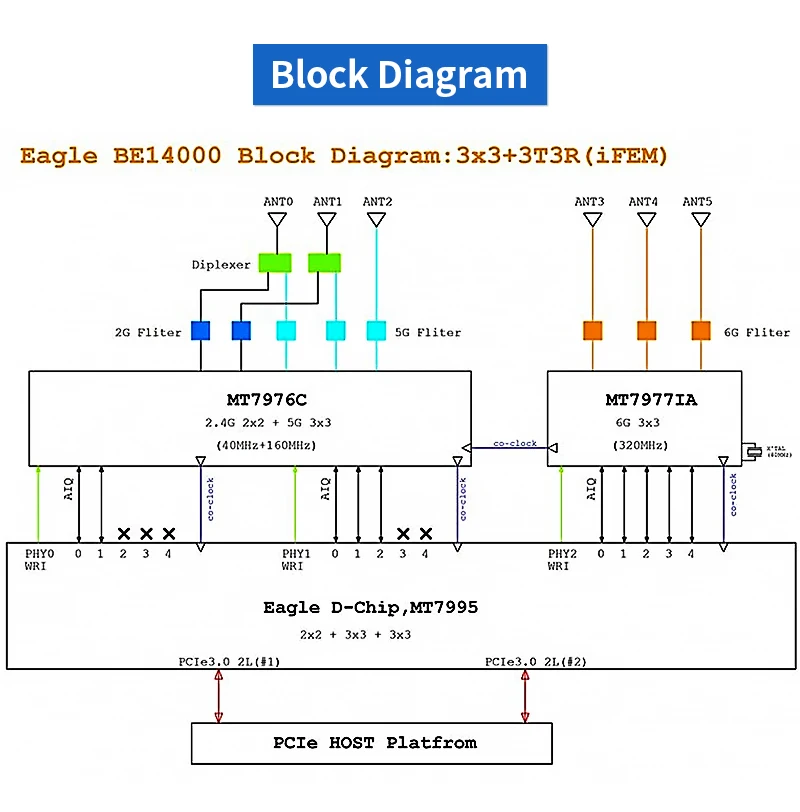

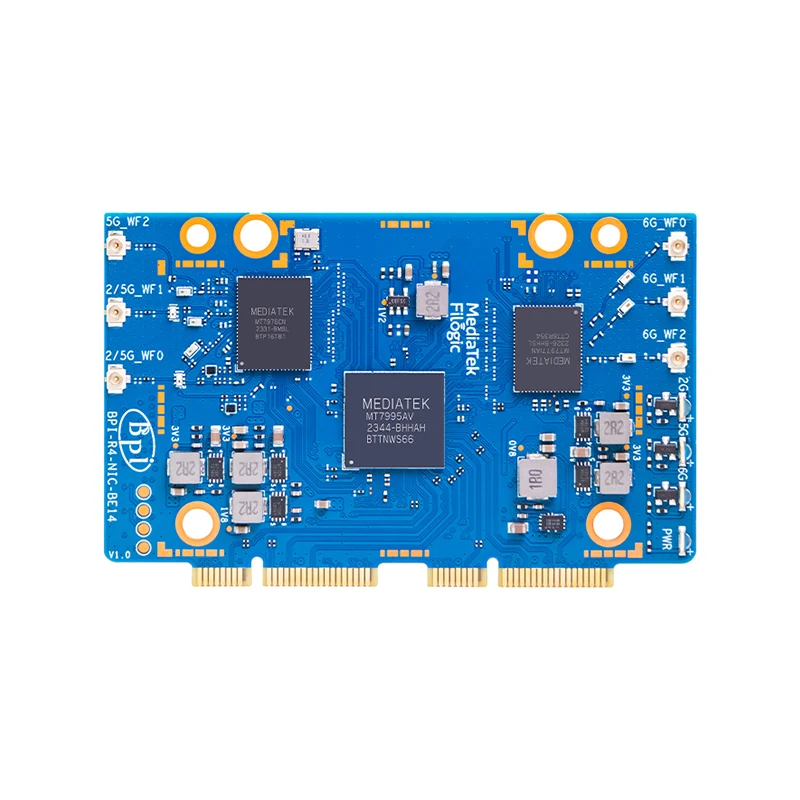

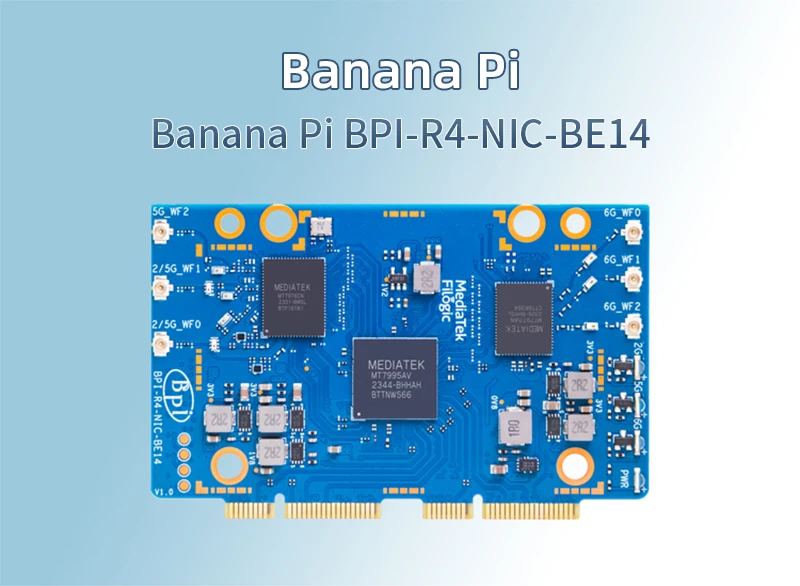

Módulo BPI-R4-NIC-BE14 WiFi 7

1. Conjunto de chips MediaTek MT7995AV, subsistema Wi-Fi BE13500

2.2 Interfaz PCle 3.0, 2 carriles

3.Cumple conIEEE 802.11 a/b/g/n/ac/ax/be

4,2,4 GHz 2x2,5 GHz 3x3 3ss y 6GHz 3x3 3ss

5. Triple corriente tr-band (TBTC)

6.MU-MIMO/MU-OFDMA TXy RX

7.Seguridad: WFA WPA, WPA2, WPA3 personal, WPS2.0

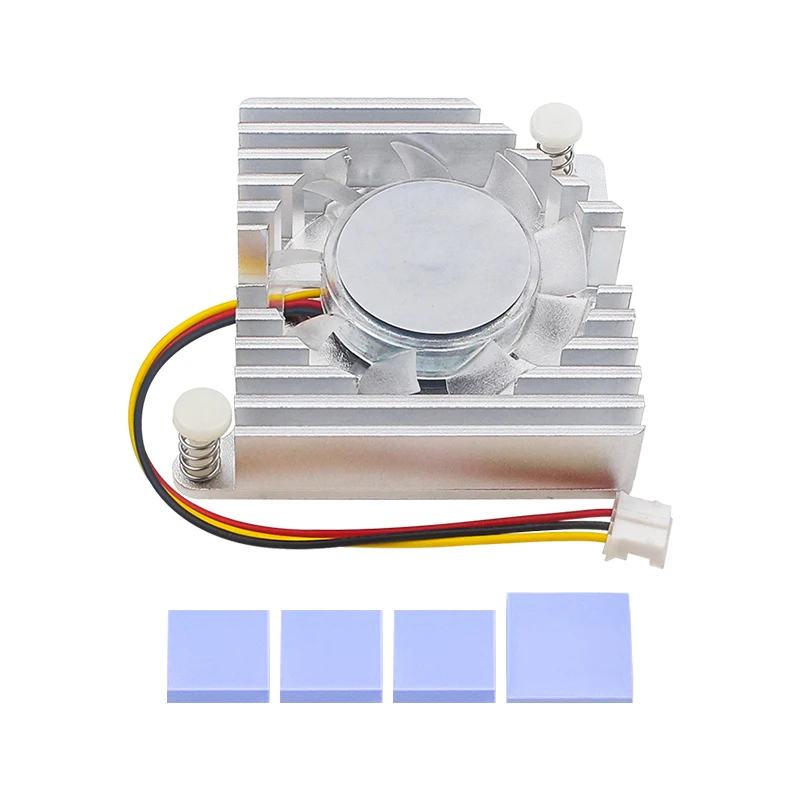

Radiador de ventilador PWM

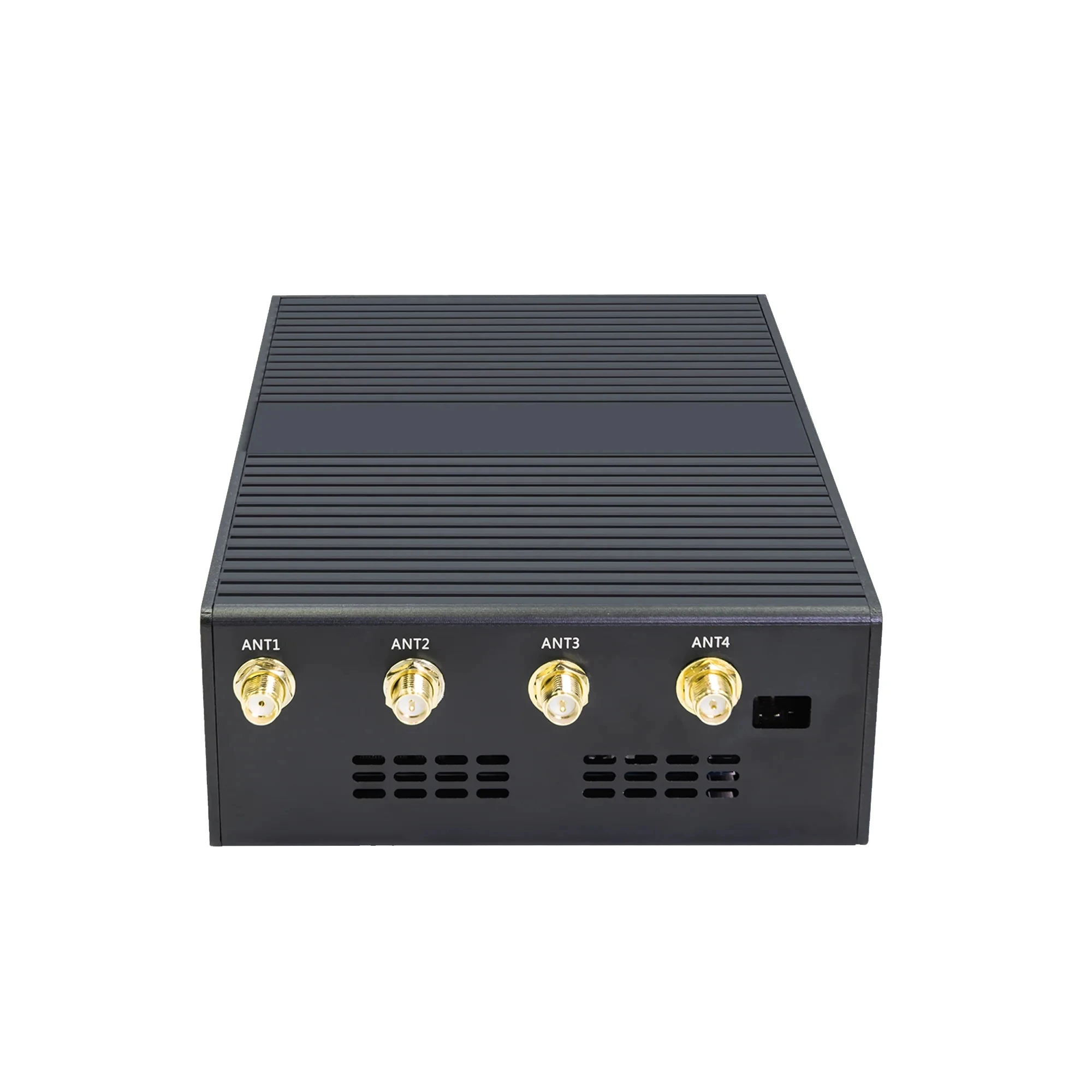

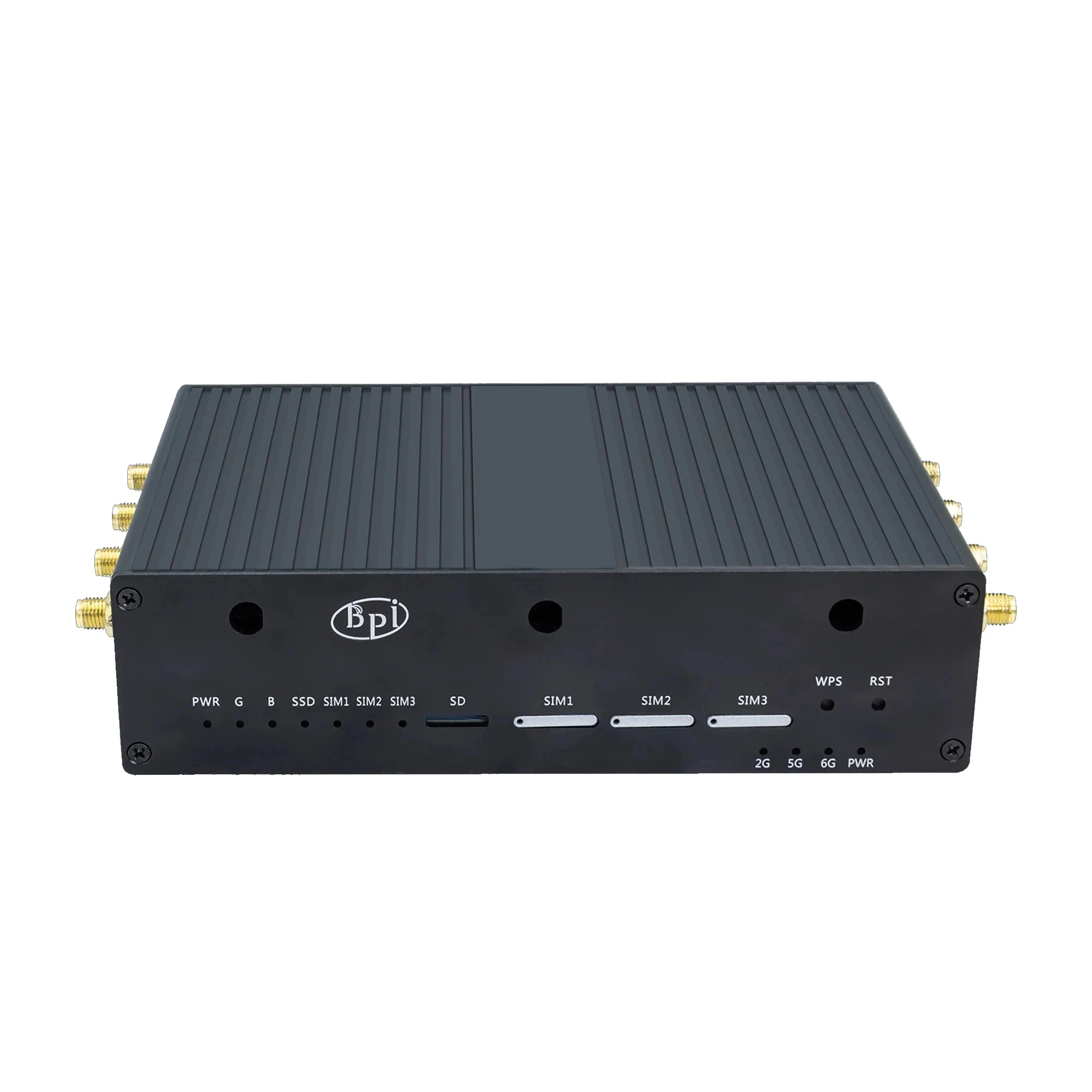

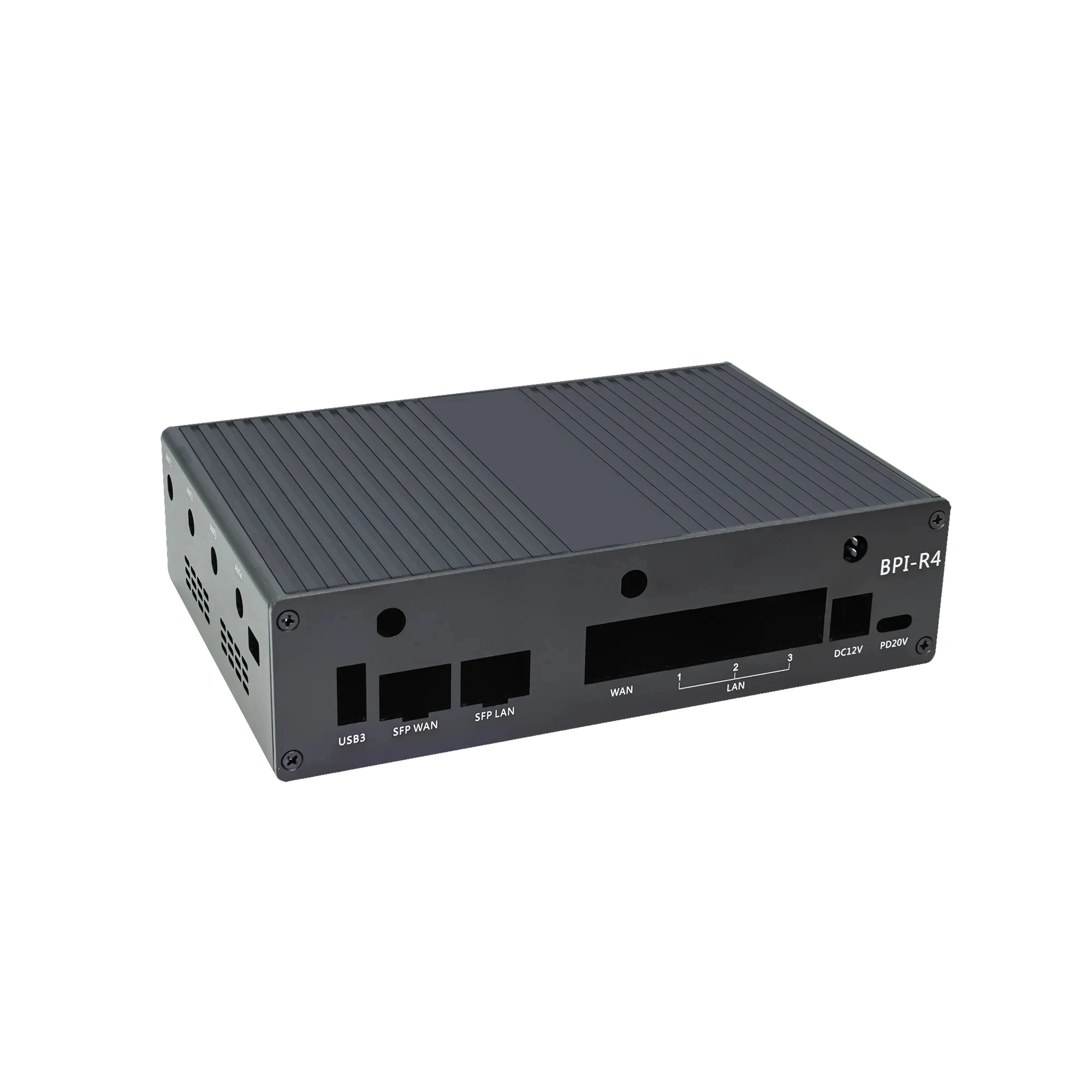

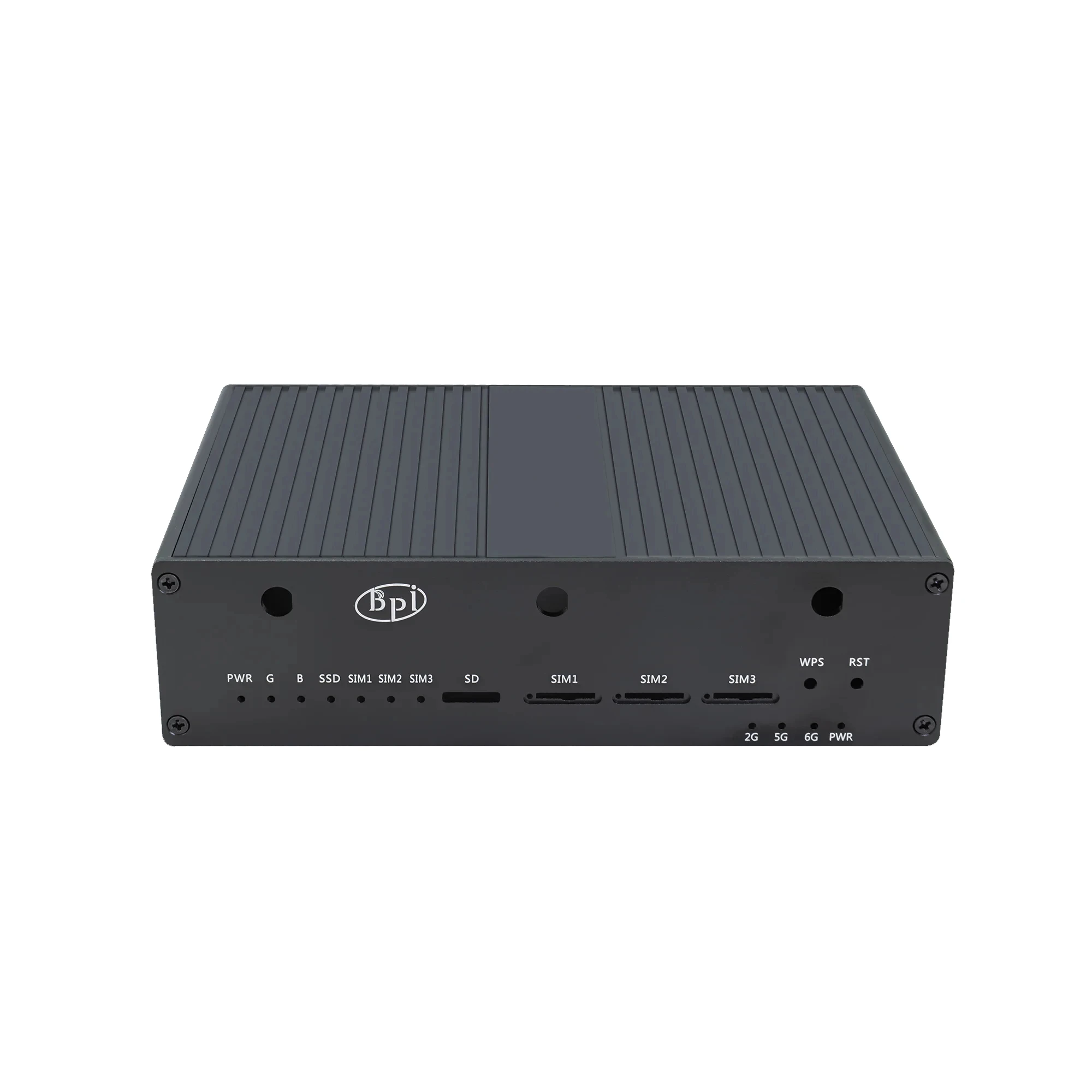

Caja metálica Banana Pi R4
