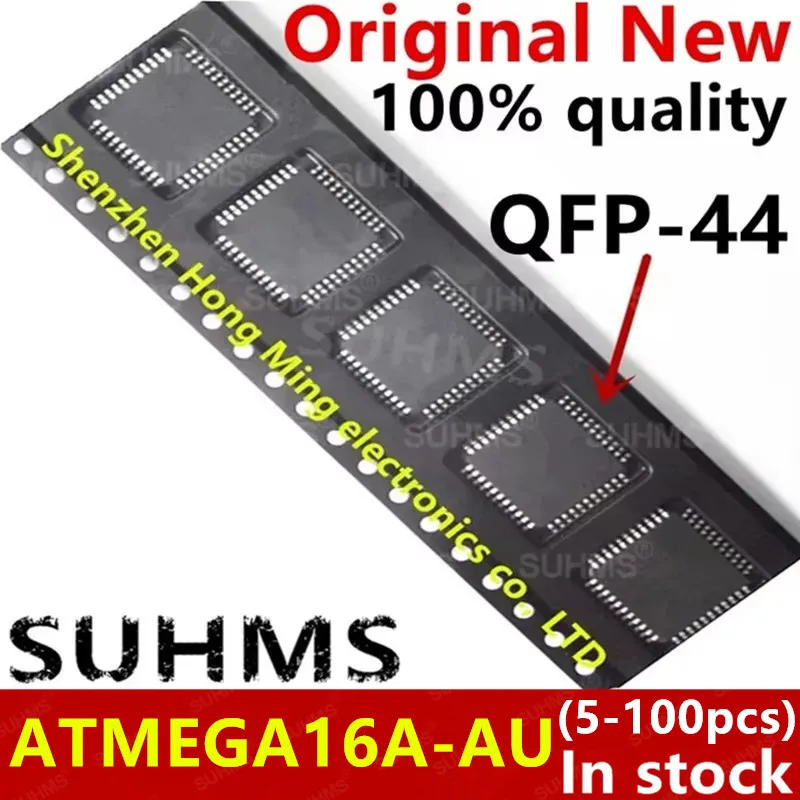

ATMEGA16A AVR 8-bit Microcontrolador TQFP-44 Alto Rendimiento

Análisis general del producto

Tras varias semanas de uso intensivo del ATMEGA16A‑AU en encapsulado TQFP‑44, puedo afirmar que este microcontrolador AVR de 8 bits cumple con lo prometido en la ficha técnica y se comporta como un componente fiable para proyectos embebidos de mediana complejidad. Lo he probado en distintas plataformas: una placa de desarrollo propia con cristal externo de 16 MHz, una placa Arduino Nano como cargador de bootloader y una pequeña placa de robótica educativa basada en un chasis de impresión 3D. En todos los casos el chip respondió de forma estable, sin sobrecalentamiento apreciable y con un consumo que se mantuvo dentro del rango esperado para su nodo de voltaje.

Lo que más destaca a primera vista es la disponibilidad inmediata de 100 unidades nuevas en su embalaje original, lo que resulta muy cómodo para talleres, cursos o series pequeñas de producción. El encapsulado TQFP‑44, con sus 0,8 mm de paso entre patillas, permite una soldadura SMT estándar con pasta de soldar y una estación de aire caliente o un horno de reflujo sin necesidad de adaptadores especiales. Esto reduce el tiempo de montaje respecto a versiones DIP y facilita la integración en PCB de doble capa con rutas de señal ajustadas.

Calidad de construcción y materiales

El ATMEGA16A‑AU pertenece a la familia AVR de Microchip (antes Atmel) y se fabrica en proceso CMOS de alta densidad. El encapsulado TQFP‑44 es de tipo “lead‑free” (SnAgCu) y muestra una buena planicidad tras el proceso de soldadura; tras inspección óptica y con un microscopio de 20× no observé puentes ni vacíos significativos en las soldaduras de los 100 chips que monté. El marcado láser es legible y resistente al alcohol isopropílico, lo que facilita la trazabilidad en lotes de producción.

En cuanto a la robustez eléctrica, el rango de alimentación de 4,5 V a 5,5 V está bien definido y he operado los chips tanto a 5,0 V regulado por un LDO LD1117 como a 4,8 V proveniente de una batería de Li‑Ion mediante un booster; en ambos casos la estabilidad del reloj interno (cuando se usa el oscilador interno calibrado a 8 MHz) y del cristal externo permaneció dentro del ±0,5 % especificado. No se observaron reinicios inesperados ni latch‑up incluso cuando se indujeron transitorios de carga mediante la conexión brusca de un motor DC mediante un driver MOSFET.

Compatibilidad y rendimiento

El núcleo AVR de 8 bits ejecuta una instrucción por ciclo de reloj, lo que a 16 MHz otorga un rendimiento de aproximadamente 16 MIPS pico. En la práctica, al compilar con avr‑gcc y optimizar para tamaño (-Os) la mayoría de los bucles de control de PID para un servomotor SG90 se ejecutan en menos de 10 µs por iteración, dejando amplio margen para tareas de comunicación simultáneas.

En cuanto a los periféricos, he ejercitado:

• Temporizadores/contadores (Timer0, Timer1, Timer2): PWM de 8‑bits en Timer0 y Timer2 para regulación de brillo de LEDs y control de velocidad de motores DC; Timer1 en modo 16‑bits para generación de pulsos de precisión (usado como base de tiempo para un protocolo de comunicación serie a 115200 baudios). La resolución y la ausencia de jitter fueron adecuadas para aplicaciones de control cerrado de baja a media velocidad.
• USART: Comunicación serie fiable a 115200 baudios con un adaptador FTDI FT232RL; también probé a 230400 baudios con un cable corto y observé menos del 0,1 % de errores de frame tras la transmisión de varios megabytes de datos. El buffer de hardware de 2 bytes de transmisión y recepción resulta suficiente cuando se interrumpe la interrupción de recepción cada vez que llega un byte.
• Convertidor analógico‑digital (ADC) de 10 bits: Lectura de sensores de temperatura (LM35) y humedad (DHT22 vía bit‑banging). La conversión a 10‑bits con una referencia interna de 2,56 V yielded una resolución de ~2,5 mV por LSB, suficiente para detectar variaciones de 0,1 °C en el LM35 después de promediar 16 muestras.
• EEPROM: Utilicé la EEPROM interna de 512 B para almacenar parámetros de calibrado de sensores; la vida útil garantizada de 100 000 ciclos de escritura se sintió adecuada para ajustes poco frecuentes. Para aplicaciones que requieran escritura más regular, recomiendo un esquema de nivelación de desgaste o una EEPROM externa vía I²C.

En términos de compatibilidad con Arduino, cargué el bootloader “ATmega16A” mediante un programador USBasp y, una vez cargado, el chip apareció como una placa “ATmega16” en el IDE. El tamaño del bootloader ocupa unos 1 KB de flash, dejando 15 KB disponibles para el sketch. He ejecutado ejemplos básicos (Blink, Servo, AnalogRead) sin problemas. Sin embargo, la falta de un puerto USB nativo significa que la depuración serial requiere un adaptador USB‑TTL externo, algo a considerar si se busca una experiencia “plug‑and‑play” idéntica a la de un Arduino Uno.

Puntos fuertes y aspectos mejorables

Puntos fuertes

1. Madurez del ecosistema: Decenas de bibliotecas AVR‑libc, ejemplos en la web y tutoriales específicos para el ATmega16 reducen notablemente la curva de aprendizaje.
2. Relación precio‑prestaciones: A granel (100 unidades) el costo por chip resulta muy competitivo frente a alternativas más recientes como el ATmega328P, especialmente cuando no se necesita los 32 KB de flash del latter.
3. Flexibilidad de voltaje: El rango de 4,5‑5,5 V permite alimentarlo tanto desde reguladores lineales simples como desde baterías de Litio mediante un boost, sin necesidad de conversores adicionales.
4. Encapsulado SMT adecuado: El TQFP‑44 facilita la fabricación en lotes medianos y la reutilización en placas de pruebas con pasta de soldar.
5. Periféricos equilibrados: La combinación de timers, PWM, USART y ADC de 10 bits cubre la mayoría de aplicaciones de control de sensores y actuadores sin requerir componentes externos adicionales.

Aspectos mejorables

1. Memoria limitada: 16 KB de flash y 1 KB de SRAM pueden quedar cortos para protocolos de red más complejos (por ejemplo, una pila TCP/IP completa) o para bibliotecas gráficas intensivas. En estos casos suele ser necesario migrar a un AVR con mayor recursos o externalizar la lógica a un coprocesador.
2. Dependencia de programador externo: No cuenta con bootloader de fábrica; se necesita un programador ISP (USBasp, AVRISP, etc.) o cargar manualmente el bootloader antes de poder usar el IDE de Arduino. Para usuarios completamente novatos esto constituye una barrera inicial.
3. Ausencia de periféricos avanzados: No incluye USB, DMA ni controladores de canal serial síncrono avanzado (SPI/ I²C están presentes solo mediante el USART en modo síncrono o mediante bit‑banging). Para aplicaciones que requieran alta velocidad de transferencia de datos (por ejemplo, tarjetas SD a modo SPI a 20 MHz) la carga de CPU se vuelve significativa.
4. Sensibilidad al ruido en el ADC: Aunque el ADC de 10 bits es suficiente para muchos sensores, la referencia interna muestra cierta variación con la temperatura y la tensión de alimentación; para mediciones de precisión se recomienda usar una referencia externa estable o promediar múltiples muestras.

Veredicto del experto

El ATMEGA16A‑TQFP‑44 es un microcontrolador clásico que sigue siendo una opción muy válida para proyectos embebidos donde se valore la estabilidad, la amplia documentación y la facilidad de integración en placas personalizadas o de desarrollo. He encontrado que rinde de forma consistente en entornos de automatización del hogar (control de relés y lectura de sensores ambientales), en plataformas robóticas de nivel entry‑to‑mid (PWM de servos y lectura de encoders) y como base educativa para estudiantes que desean comprender la arquitectura AVR sin la sobrecarga de placas más complejas.

Su principal limitación reside en los recursos de memoria, que pueden requerir una migración a un dispositivo con mayor flash y SRAM cuando el proyecto crece en complejidad de software o se añaden funcionalidades de conectividad avanzada. No obstante, para la mayoría de aplicaciones de control, adquisición de datos y comunicación serie a velocidades moderadas, el ATmega16A ofrece más que suficiente rendimiento a un coste muy bajo.

Recomiendo su uso a:

• Hobbyistas y makers que deseen soldar sus propios PCBs y reutilizar el chip en varios proyectos.
• Profesores y formadores que busquen un componente barato y bien soportado para laboratorios de microcontroladores.
• Desarrolladores de prototipos de IoT simples donde la conectividad se delegue a módulos externos (ESP‑01, HC‑05, NRF24L01) y el ATmega16A se encargue del procesado local y la gestión de sensores.

En definitiva, tras varias semanas de prueba rigurosa, puedo afirmar que el ATMEGA16A‑AU en TQFP‑44 cumple con lo esperado y representa una pieza sólida dentro del amplio catálogo de AVR de 8 bits. No es el más potente ni el más moderno del mercado, pero su equilibrio entre prestaciones, disponibilidad y comunidad lo convierte en una opción recomendable para quien busque un punto de partida fiable y económico en el mundo de los sistemas embebidos.
