Nombre del producto: ventilador de refrigeración ARGB

Tamaño: 120x120x25mm

Velocidad: 650-1800RPM ± 10%

Volumen de aire: 47.2CFM ± 10%

Presión del viento: 1.60mmH2O ± 10%

Ruido: 6-30dBA

MTTF: 50000 horas

Cojinetes del ventilador: hidráulicos

Interfaz de luz: 3 pines

Interfaz del ventilador: 4 pines

Voltaje nominal de iluminación: 5V DC

Corriente nominal de iluminación: 1,4 A

Voltaje nominal del ventilador: 12V CC

Corriente nominal del ventilador: 0,25 A ± 10%

Longitud de Línea: pequeño 4 pines, aproximadamente 43cm

Longitud de la línea: 5V, 3 pines, aproximadamente 43cm

Método de embalaje: en caja

Los parámetros están sujetos a los parámetros reales y están sujetos a cambios sin previo aviso.

El siguiente es el video tutorial de instalación para este producto, esperamos que sea útil para usted

La siguiente es una introducción a las funciones del controlador

1 representa la tecla de reinicio del host de escritorio (opcional o no necesaria)

2 representa la línea de alimentación SATA

3 representa una interfaz universal 5v3

4 representa la línea de sincronización de la placa base VDG

5 representa la interfaz PWM roja

6 representa la primera interfaz PWM insertada en el disipador de calor de la CPU (rojo)

7 representa el ventilador ARGB controlado por temperatura 1-ventilador 3

8 representa el ventilador ARGB controlado por temperatura

9 representa el cable de señal de control de temperatura conectado al ventilador de La CPU de la placa base

10 representa el ventilador ARGB controlado por temperatura 4-ventilador 7

11 representa los tipos de interfaz de sincronización Shenguang de la placa base compatible

¡Preste atención a la advertencia! Inserte el cable nuevamente después de desconectar la fuente de alimentación y no lo conecte a ninguna interfaz incorrecta para evitar causar un cortocircuito y quemar el equipo.

La siguiente es una introducción a las funciones del controlador

1 representa la tecla de reinicio del host de escritorio (opcional o no necesaria)

2 representa la línea de alimentación SATA

3 representa una interfaz universal 5v3

4 representa la línea de sincronización de la placa base VDG

5 representa la interfaz PWM roja

6 representa la primera interfaz PWM insertada en el disipador de calor de la CPU (rojo)

7 representa el ventilador ARGB controlado por temperatura 1-ventilador 3

8 representa el ventilador ARGB controlado por temperatura

9 representa el cable de señal de control de temperatura conectado al ventilador de La CPU de la placa base

10 representa el ventilador ARGB controlado por temperatura 4-ventilador 7

11 representa los tipos de interfaz de sincronización Shenguang de la placa base compatible

¡Preste atención a la advertencia! Inserte el cable nuevamente después de desconectar la fuente de alimentación y no lo conecte a ninguna interfaz incorrecta para evitar causar un cortocircuito y quemar el equipo.

Nota: La placa base debe admitir la función de sincronización de luz divina ARGB (sin esta función, debe usarse junto con el controlador)

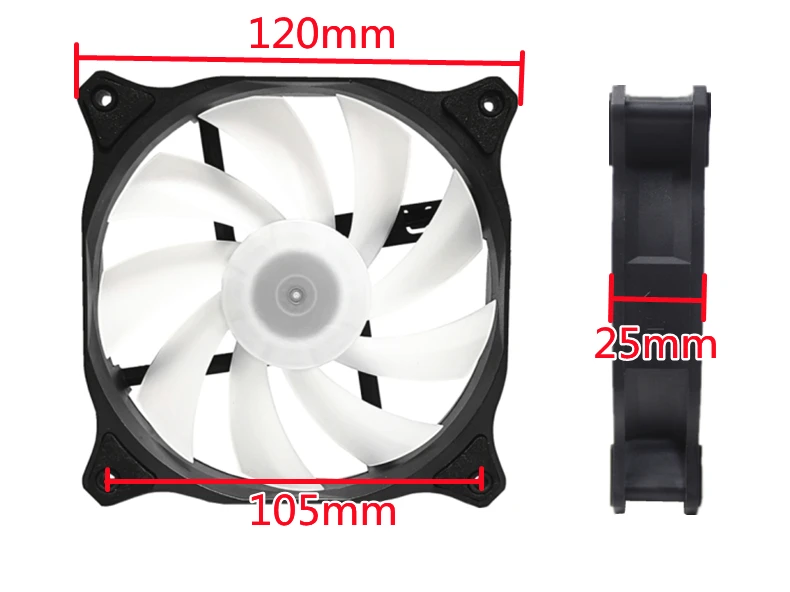

Como se muestra en la figura, 1 y 2 representan que la distancia entre los orificios centrales del chasis host es de 105mm, lo que es adecuado para instalar este producto (para evitar errores o incertidumbres, se recomienda que lo mida con una regla antes de realizar una compra

Como se muestra en la figura, 3 representa una interfaz de 4 pines para la fuente de alimentación del ventilador (que se puede conectar a SYS-Fan, CHA-Fan, etc.)

Atención: CPU FAN 1 no se puede conectar

Como se muestra en la figura, 4 representa un ventilador + interfaz de 3 pines de 5V.

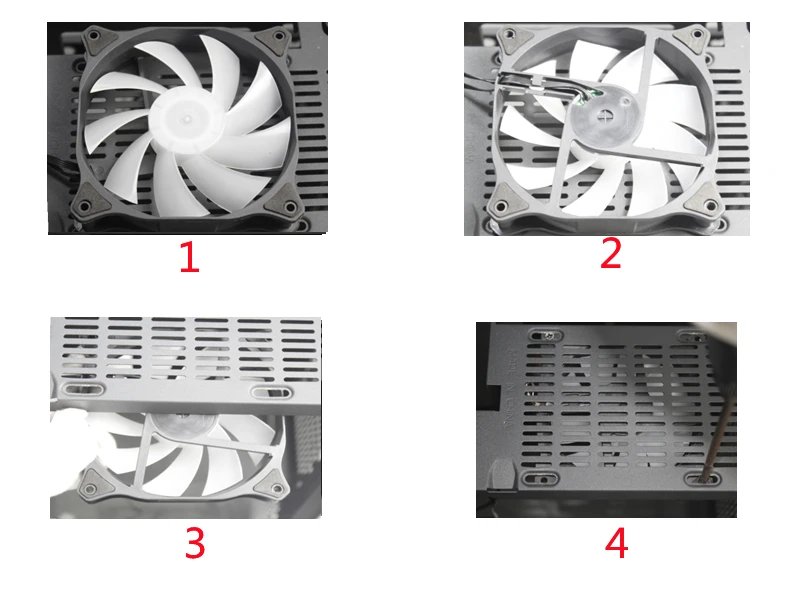

La siguiente figura muestra el método de instalación de ventiladores RGB

1 representa la parte delantera del ventilador, como se muestra en la figura

2 representa la confirmación de la parte posterior del ventilador como se muestra en la figura

3 representa la colocación del ventilador dentro del chasis con la parte posterior hacia arriba y la parte frontal hacia dentro del chasis

4 representa alinear el espaciado del orificio central del ventilador con el espaciado del orificio del panel del chasis, y luego apretar los tornillos entregados con una herramienta de destornillador para completar la instalación del ventilador

1 representa la posición de alimentación del chasis host

2 representa la interfaz SATA para la fuente de alimentación del chasis host

3 representa que la interfaz del controlador es SATA macho y la fuente de alimentación del chasis host es SATA hembra

4 representa la conexión entre la interfaz hembra SATA de la fuente de alimentación del chasis host y la interfaz macho SATA del controlador

1 representa la capacidad de conectar múltiples ventiladores en serie para lograr la sincronización de iluminación ARGB

2 representa conectar la placa base ARGB para lograr la sincronización de la luz divina

3 representa la conexión en serie de múltiples ventiladores para lograr la regulación de velocidad PWM

4 representa la conexión a la placa base CPUFAN para lograr la regulación de velocidad PWM

Ventajas del producto

1 representa sincronización de luz divina

2 representa 5V3 pin ARGB

3 representa el control de temperatura inteligente PWM

4 representa un alto volumen de aire

5 representa rodamiento hidráulico

6 representa una alta velocidad del ventilador

7 representa reducir el ruido

8 representa suficiente longitud de línea

9 representa una vida útil de 50000 horas

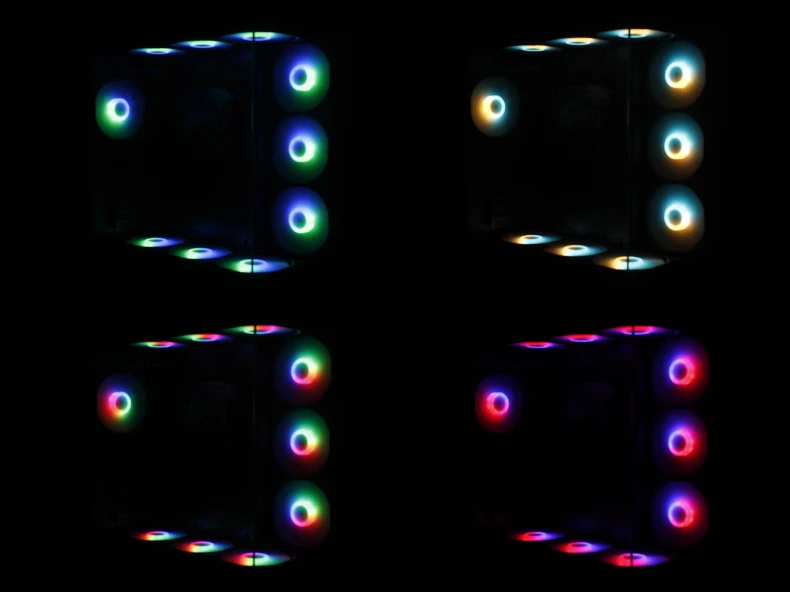

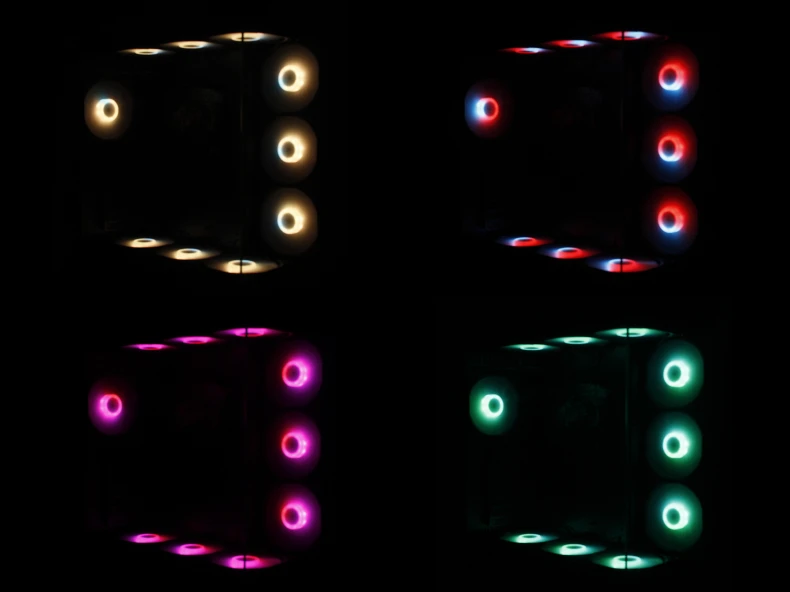

1. La siguiente imagen muestra una toma en vivo del ventilador instalado en el chasis del host por la noche
