El precio que se muestra en la página es de 1 unidad. Si necesita comprar varias piezas, haga clic para añadir cantidad.

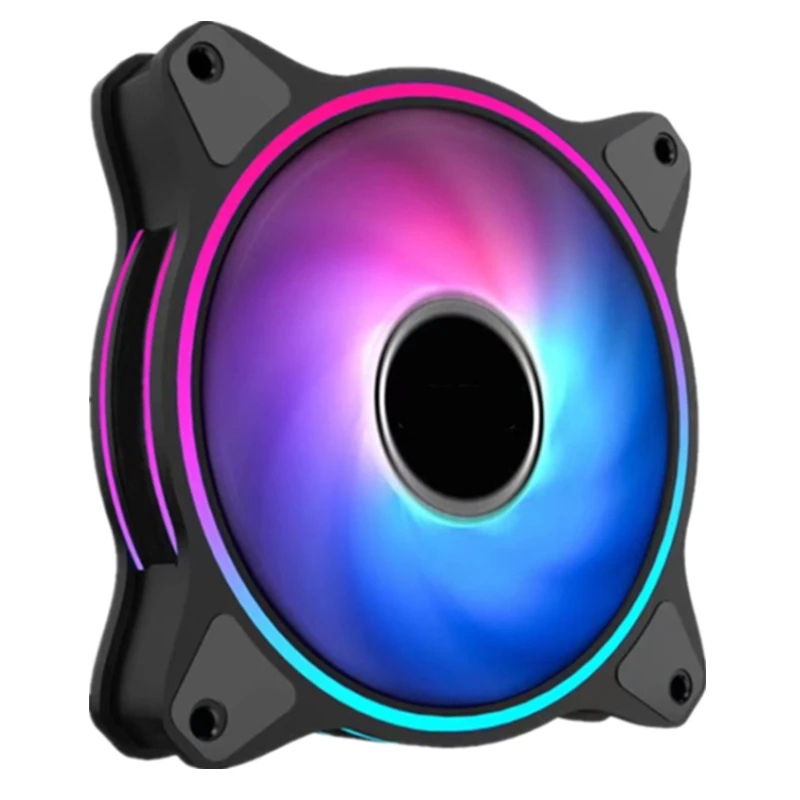

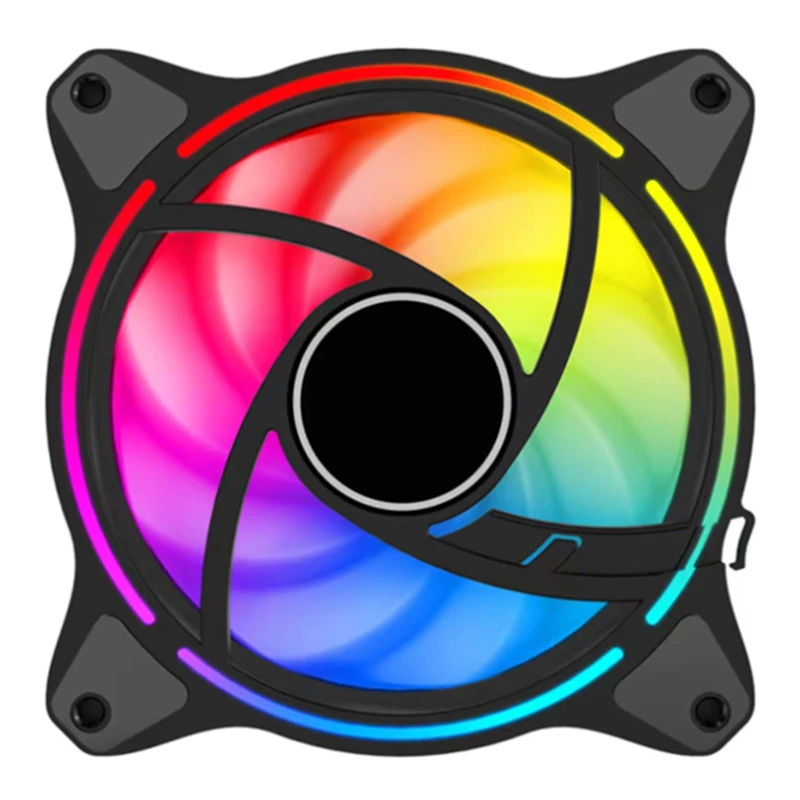

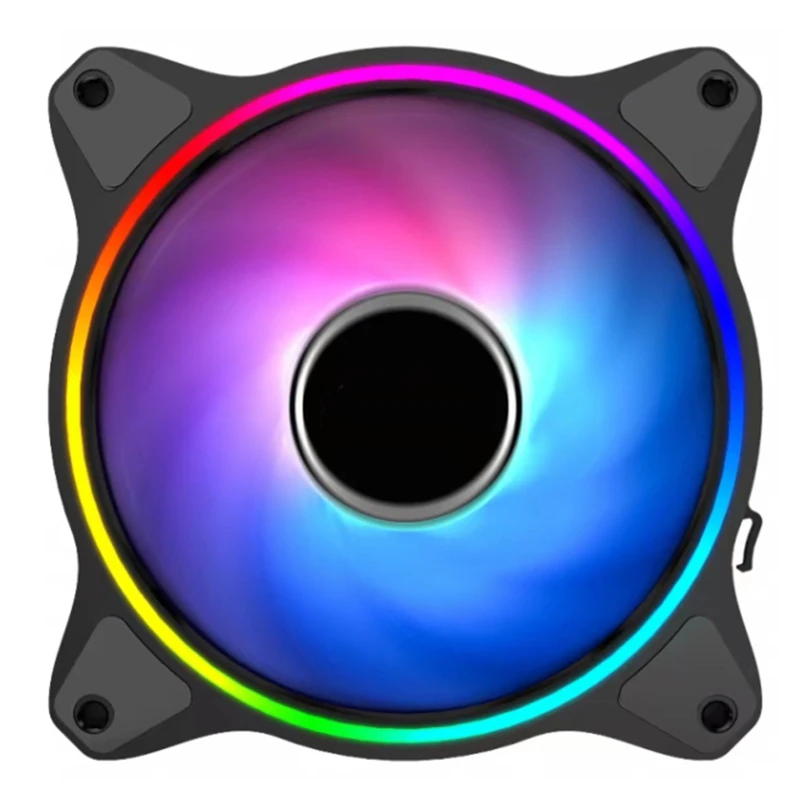

Nombre del producto: ventilador de refrigeración ARGB
Tamaño: 120x120x25mm
Velocidad: 650-1800RPM ± 10%
Volumen de aire: 47.2CFM ± 10%
Presión del viento: 1.60mmH2O ± 10%
Ruido: 6-30dBA
MTTF: 50000 horas
Cojinetes del ventilador: hidráulicos
Interfaz de luz: 3 pines
Interfaz del ventilador: 4 pines
Voltaje nominal de iluminación: 5V DC
Corriente nominal de iluminación: 1,4 A
Voltaje nominal del ventilador: 12V CC
Corriente nominal del ventilador: 0,25 A ± 10%
Longitud de Línea: pequeño 4 pines, aproximadamente 43cm
Longitud de la línea: 5V, 3 pines, aproximadamente 43cm
Método de embalaje: en caja
Los parámetros están sujetos a los parámetros reales y están sujetos a cambios sin previo aviso.
La siguiente es una introducción a las funciones del controlador
1 representa la tecla de reinicio del host de escritorio (opcional o no necesaria)
2 representa la línea de alimentación SATA
3 representa una interfaz universal 5v3
4 representa la línea de sincronización de la placa base VDG
5 representa la interfaz PWM roja
6 representa la primera interfaz PWM insertada en el disipador de calor de la CPU (rojo)
7 representa el ventilador ARGB controlado por temperatura 1-ventilador 3
8 representa el ventilador ARGB controlado por temperatura
9 representa el cable de señal de control de temperatura conectado al ventilador de La CPU de la placa base
10 representa el ventilador ARGB controlado por temperatura 4-ventilador 7
11 representa los tipos de interfaz de sincronización Shenguang de la placa base compatible
¡Preste atención a la advertencia! Inserte el cable nuevamente después de desconectar la fuente de alimentación y no lo conecte a ninguna interfaz incorrecta para evitar causar un cortocircuito y quemar el equipo.
La siguiente es una introducción a las funciones de los botones del control remoto
1 representa el Encendido/conmutación de la placa base
2 representa el modo +
3 representa la velocidad del ventilador +
4 representa la velocidad del ventilador-
5 representa la tecla de color estática
6 representa presionar continuamente 10 veces para pasar el código/coincidencia de código, parpadeo rápido 3 veces para pasar el código y Parpadeo lento 3 veces
7 representa presionar continuamente 10 veces para entrar en el ajuste de secuencia RGB. Presione la tecla roja hasta que aparezca en rojo, luego presione la tecla verde hasta que aparezca en verde y luego presione la tecla de apagado para guardar
8 representa brillo estático-
9 representa el Modo-
10 representa brillo estático +
11 representa apagado
12 representa el ciclo de modo automático
Nota: La placa base debe admitir la función de sincronización de luz divina ARGB (sin esta función, debe usarse junto con el controlador)

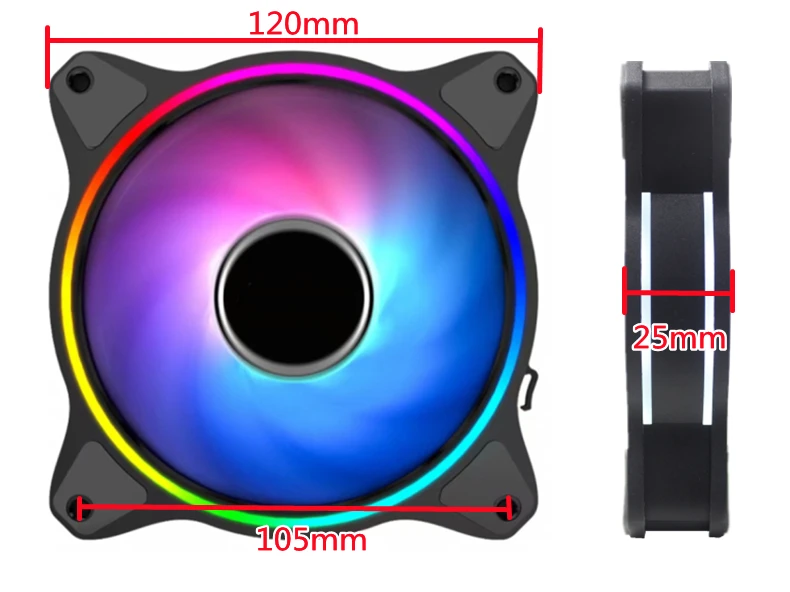

Como se muestra en la figura, 1 y 2 representan que la distancia entre los orificios centrales del chasis host es de 105mm, lo que es adecuado para instalar este producto (para evitar errores o incertidumbres, se recomienda que lo mida con una regla antes de realizar una compra
Como se muestra en la figura, 3 representa una interfaz de 4 pines para la fuente de alimentación del ventilador (que se puede conectar a SYS-Fan, CHA-Fan, etc.)
Atención: CPU FAN 1 no se puede conectar
Como se muestra en la figura, 4 representa un ventilador + interfaz de 3 pines de 5V.

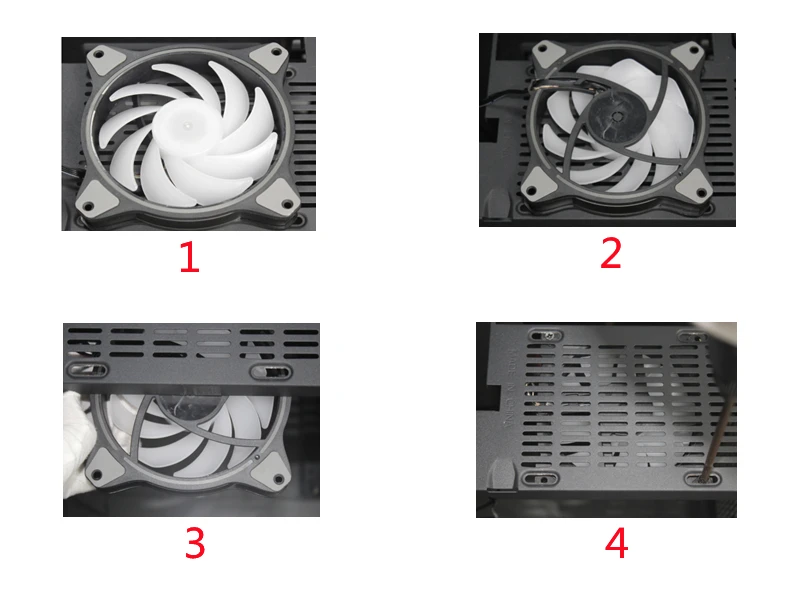

La siguiente figura muestra el método de instalación de ventiladores RGB
1 representa la parte delantera del ventilador, como se muestra en la figura
2 representa la confirmación de la parte posterior del ventilador como se muestra en la figura
3 representa la colocación del ventilador dentro del chasis con la parte posterior hacia arriba y la parte frontal hacia dentro del chasis
4 representa alinear el espaciado del orificio central del ventilador con el espaciado del orificio del panel del chasis, y luego apretar los tornillos entregados con una herramienta de destornillador para completar la instalación del ventilador
1 representa la posición de alimentación del chasis host
2 representa la interfaz SATA para la fuente de alimentación del chasis host
3 representa que la interfaz del controlador es SATA macho y la fuente de alimentación del chasis host es SATA hembra
4 representa la conexión entre la interfaz hembra SATA de la fuente de alimentación del chasis host y la interfaz macho SATA del controlador
1 representa la capacidad de conectar múltiples ventiladores en serie para lograr la sincronización de iluminación ARGB
2 representa conectar la placa base ARGB para lograr la sincronización de la luz divina
3 representa la conexión en serie de múltiples ventiladores para lograr la regulación de velocidad PWM
4 representa la conexión a la placa base CPUFAN para lograr la regulación de velocidad PWM
Ventajas del producto
1 representa sincronización de luz divina
2 representa 5V3 pin ARGB
3 representa el control de temperatura inteligente PWM
4 representa un alto volumen de aire
5 representa rodamiento hidráulico
6 representa una alta velocidad del ventilador
7 representa reducir el ruido
8 representa suficiente longitud de línea
9 representa una vida útil de 50000 horas

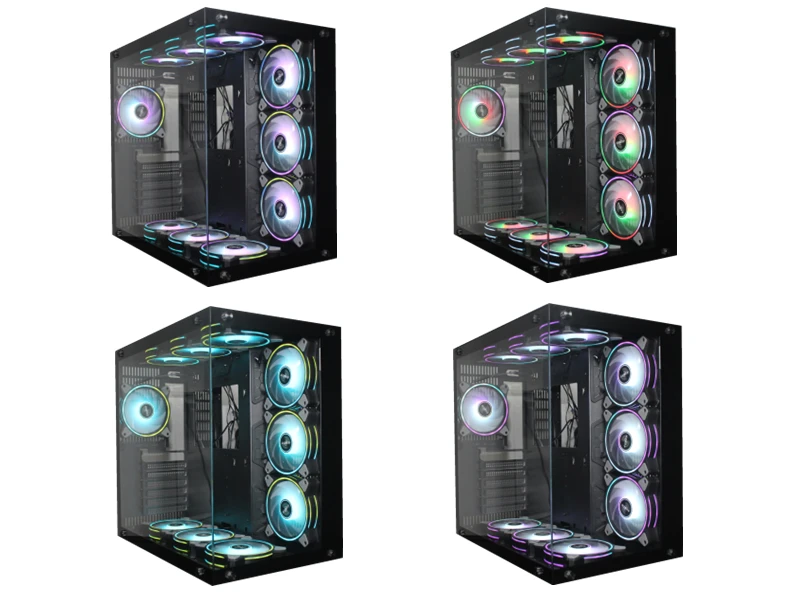

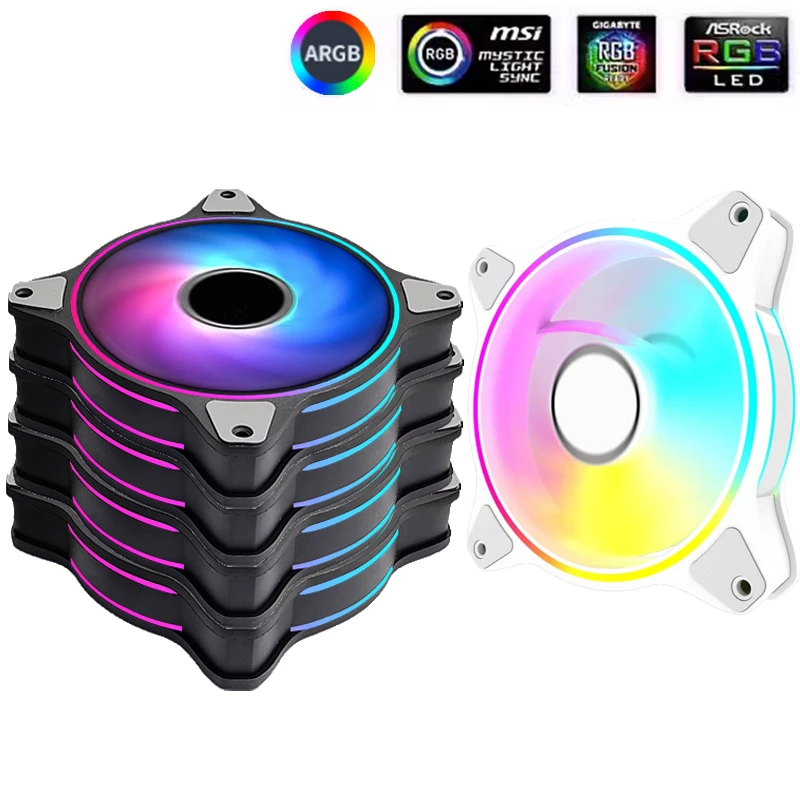

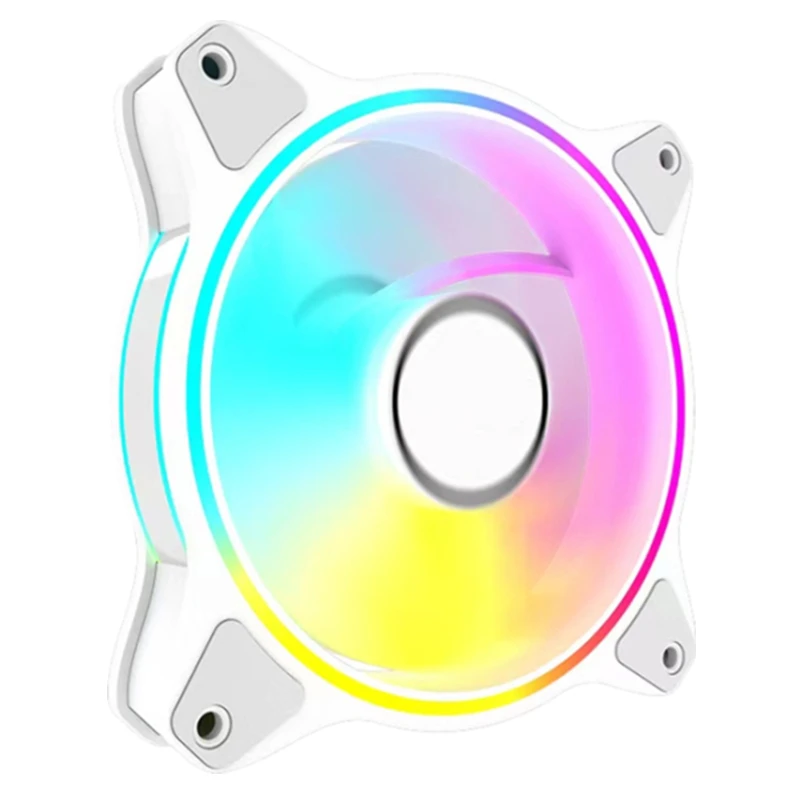

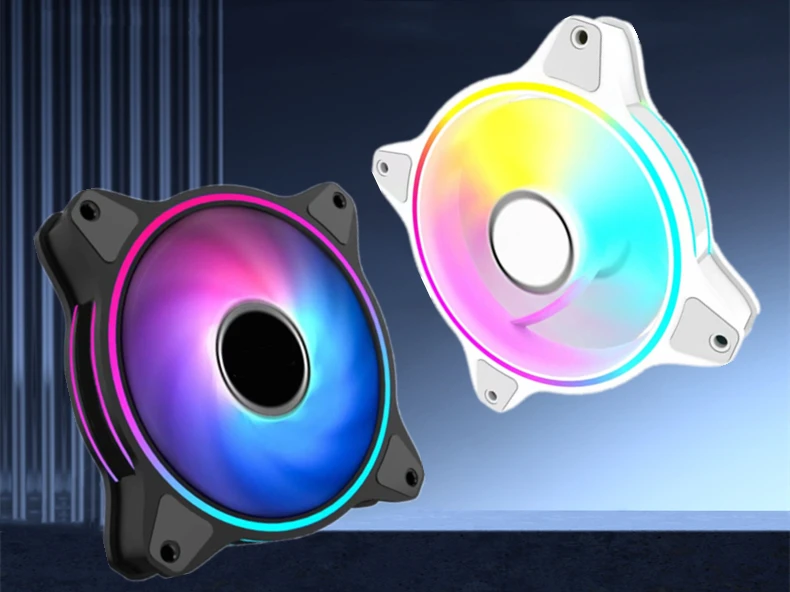

Los colores blanco/negro que se muestran a continuación están disponibles para seleccionar, lo que proporciona una variedad de opciones para combinar con el chasis del host

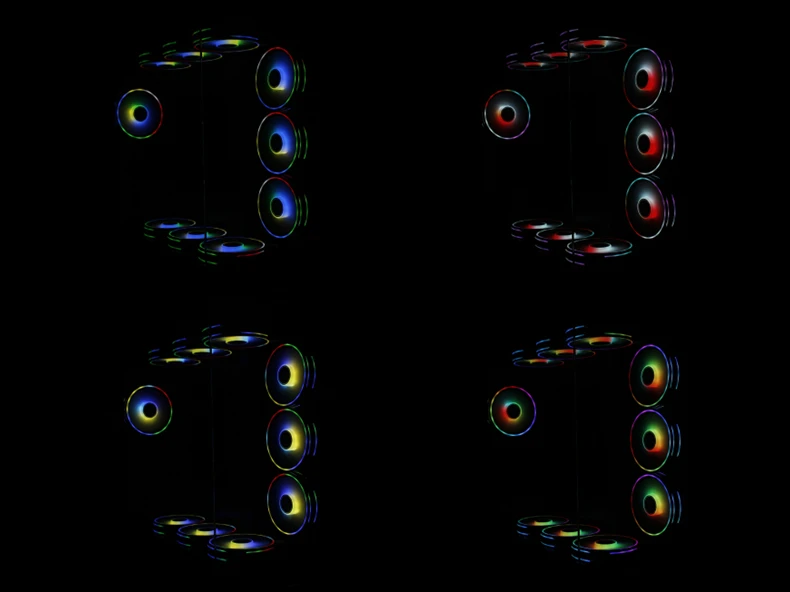

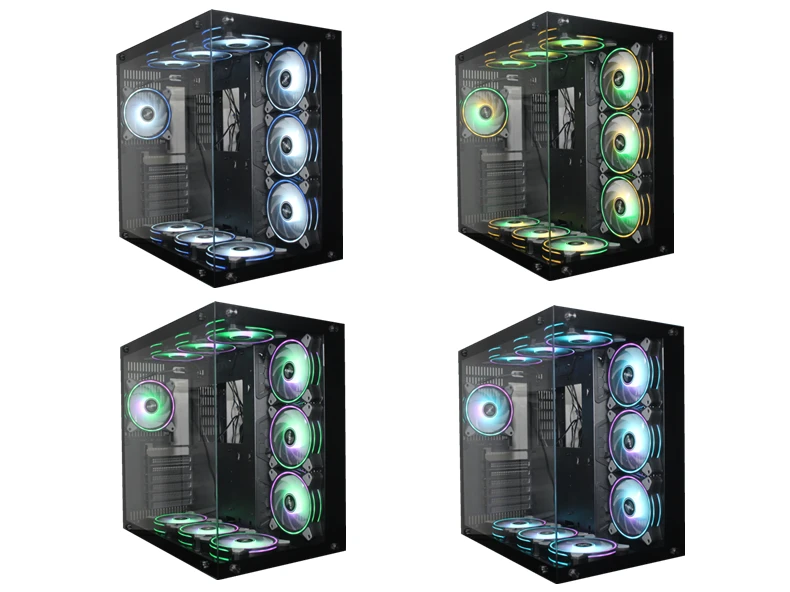

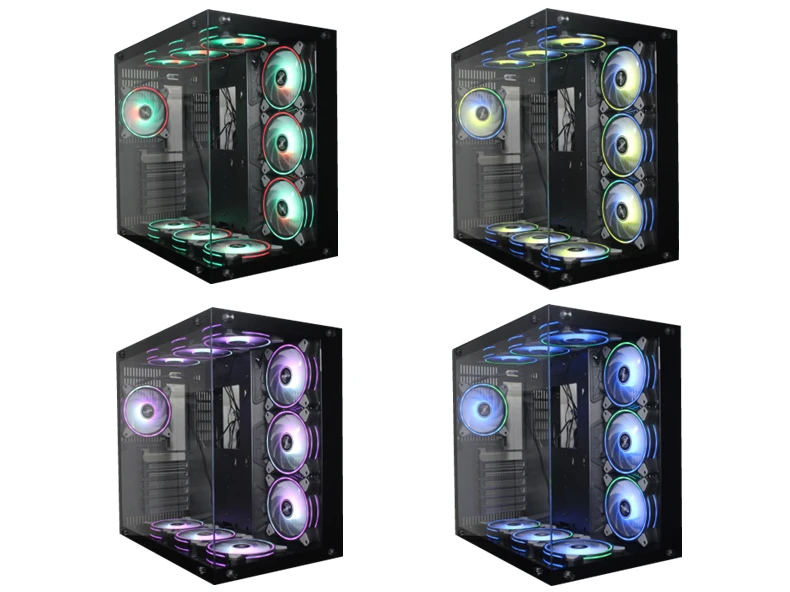

La siguiente imagen muestra una toma en vivo del ventilador instalado en el chasis del host por la noche
