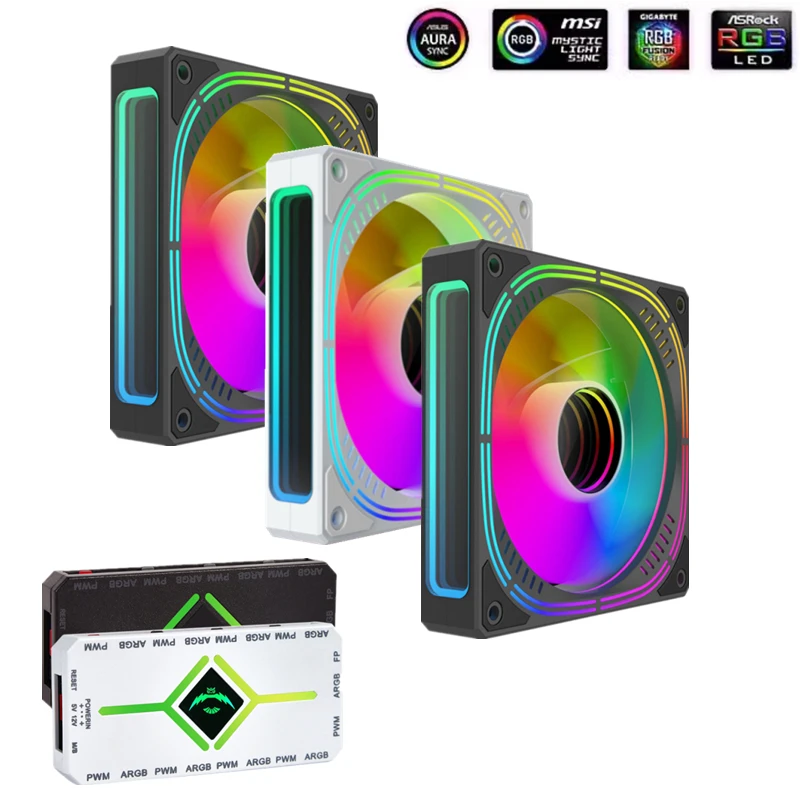

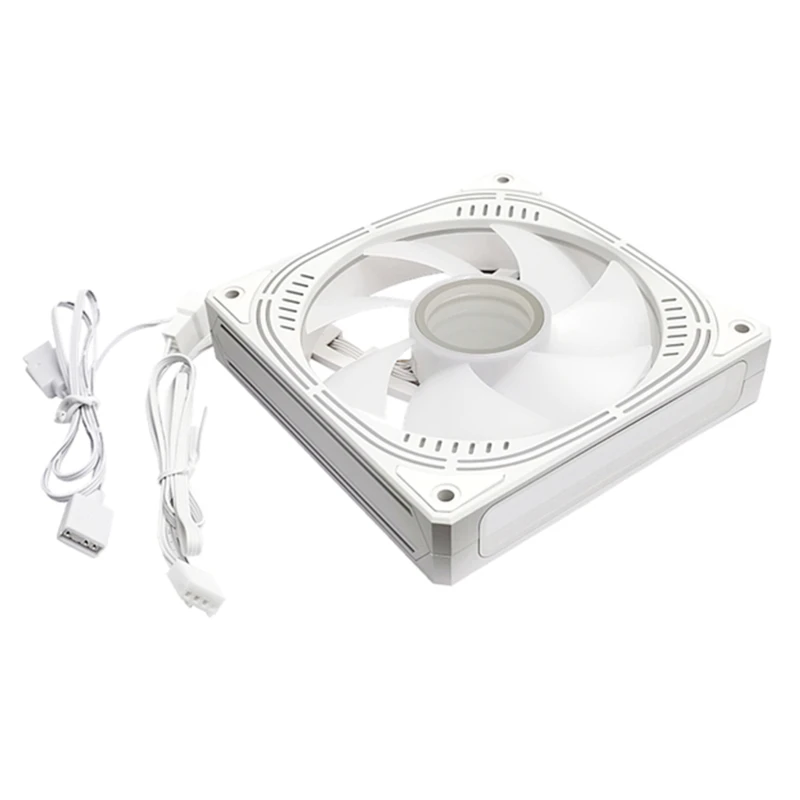

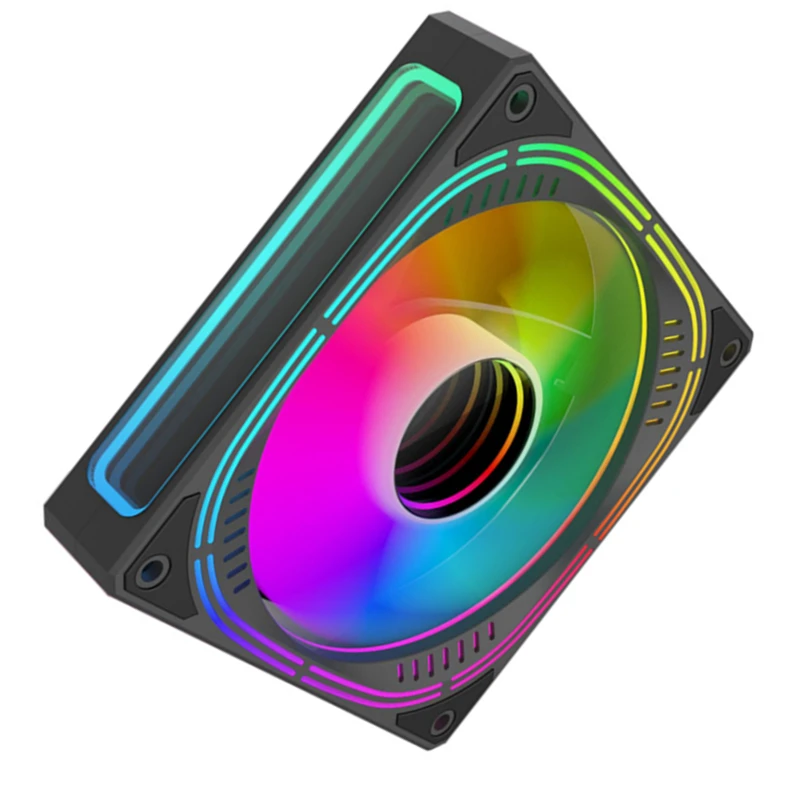

Nombre del producto: ventilador de refrigeración ARGB

Tamaño: 120x120x25mm

Velocidad: 650-1800RPM ± 10%

Volumen de aire: 47.2CFM ± 10%

Presión del viento: 1.60mmH2O ± 10%

Ruido: 6-30dBA

MTTF: 50000 horas

Cojinetes del ventilador: hidráulicos

Interfaz de luz: 3 pines

Interfaz del ventilador: 4 pines

Voltaje nominal de iluminación: 5V DC

Corriente nominal de iluminación: 1,4 A

Voltaje nominal del ventilador: 12V CC

Corriente nominal del ventilador: 0,25 A ± 10%

Longitud de la línea: pequeño 4 pines, aproximadamente 43cm

Longitud de Línea: 5V, 3 pines, aproximadamente 43cm

Método de embalaje: en caja

Los parámetros están sujetos a los parámetros reales y están sujetos a cambios sin previo aviso.

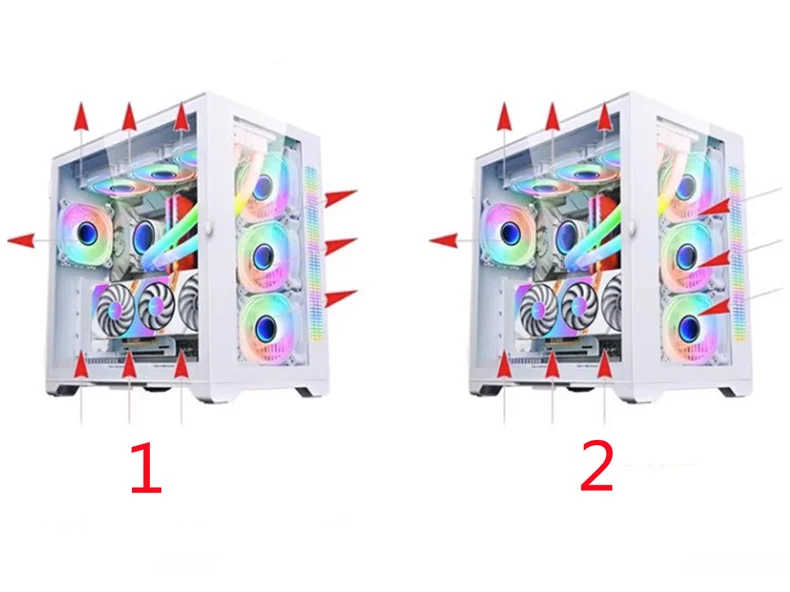

La siguiente figura muestra la dirección de diseño del conducto de aire del chasis, que se puede seleccionar de acuerdo con el tamaño del chasis

La figura 1 representa el esquema A, con 3 entradas y 7 salidas, como se muestra en la figura. La parte inferior utiliza un ventilador (inverso) para la entrada de aire, y la salida de aire superior/lateral/trasera utiliza un ventilador (delantero) para la salida de aire

2 representa el Esquema B, con 6 entradas y 4 salidas como se muestra en la figura. La parte inferior/lateral adopta ventiladores (inversos) para la entrada de aire, y la salida de aire superior/trasera adopta ventiladores (delanteros) para la salida de aire

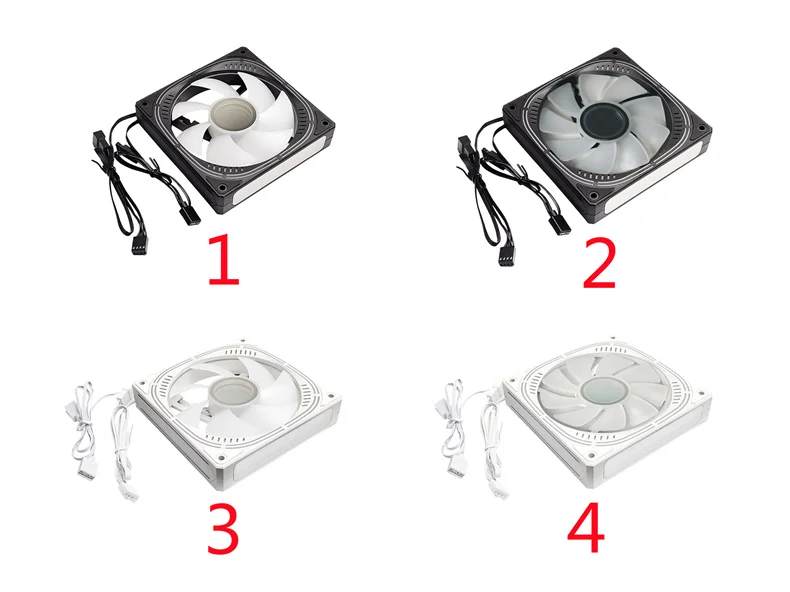

La siguiente figura muestra la posición (hacia adelante y hacia atrás) y la posición de instalación del producto

1 representa el ventilador negro (hacia adelante) como se muestra en la figura, generalmente instalado en la parte superior/Lateral/trasera del interior del chasis

2 representa el ventilador de ASPA inversa que se muestra en la figura, que generalmente se instala en la parte inferior/lateral del interior del chasis

3 representa el ventilador blanco (hacia adelante) como se muestra en la figura, generalmente instalado en la parte superior/Lateral/trasera del interior del chasis

4 representa el ventilador blanco (reverso) como se muestra en la figura, generalmente instalado en la parte inferior/lateral dentro del chasis

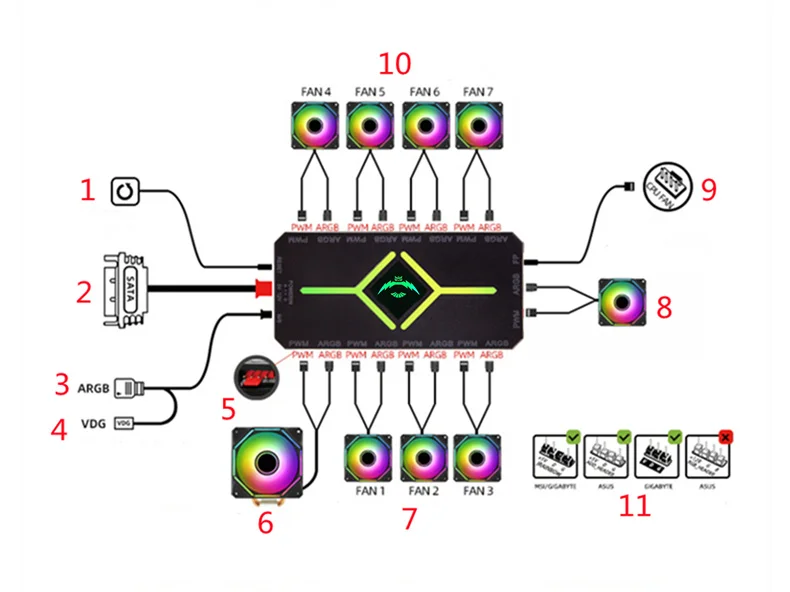

La siguiente es una introducción a las funciones del controlador

1 representa la tecla de reinicio del host de escritorio (opcional o no requerida)

2 representa la línea de alimentación SATA

3 representa una interfaz universal 5v3

4 representa la línea de sincronización de la placa base VDG

5 representa la interfaz PWM roja

6 representa la primera interfaz PWM insertada en el disipador de calor de la CPU (rojo)

7 representa el ventilador ARGB controlado por temperatura 1-ventilador 3

8 representa el ventilador ARGB controlado por temperatura

9 representa el cable de señal de control de temperatura conectado al ventilador de La CPU de la placa base

10 representa el ventilador ARGB controlado por temperatura 4-ventilador 7

11 representa los tipos de interfaz de sincronización Shenguang de la placa base compatible

¡Presta atención a la advertencia! Inserte el cable nuevamente después de desconectar la fuente de alimentación y no lo conecte a ninguna interfaz incorrecta para evitar causar un cortocircuito y quemar el equipo.

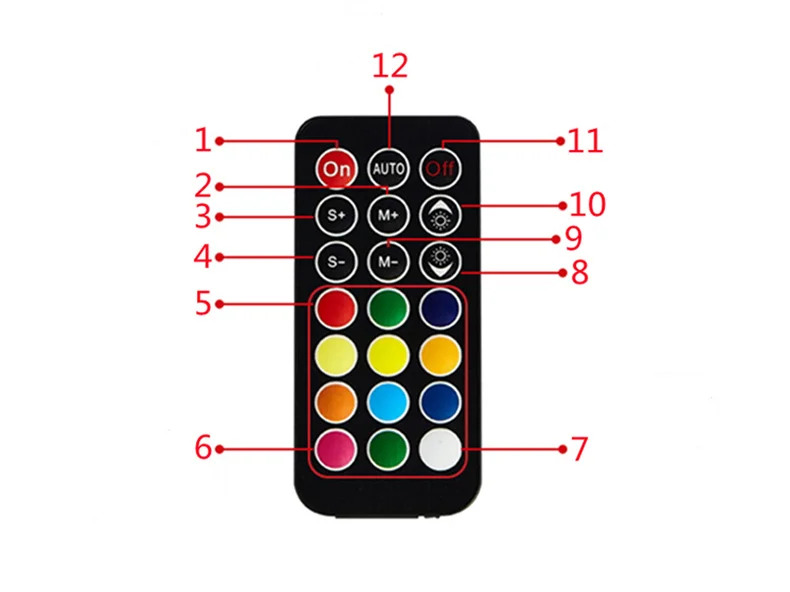

La siguiente es una introducción a las funciones de los botones del mando a distancia

1 representa el Encendido/conmutación de la placa base

2 representa el modo +

3 representa la velocidad del ventilador +

4 representa la velocidad del ventilador-

5 representa la tecla de color estática

6 representa presionar continuamente 10 veces para pasar el código/coincidencia de código, parpadeo rápido 3 veces para pasar el código y Parpadeo lento 3 veces

7 representa presionar continuamente 10 veces para entrar en el ajuste de la secuencia RGB. Presione la tecla roja hasta que aparezca en rojo, luego presione la tecla verde hasta que aparezca en verde y luego presione la tecla de apagado para guardar

8 representa brillo estático-

9 representa el Modo-

10 representa brillo estático +

11 representa apagado

12 representa Ciclo de modo automático

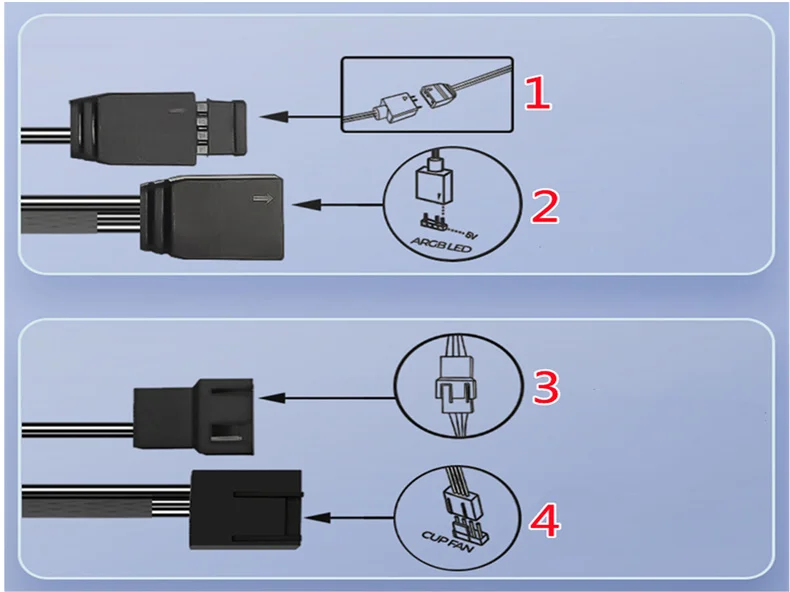

1 representa la capacidad de conectar múltiples ventiladores en serie para lograr la sincronización de iluminación ARGB

2 representa conectar la placa base ARGB para lograr la sincronización de la luz divina

3 representa la conexión en serie de múltiples ventiladores para lograr la regulación de velocidad PWM

4 representa la conexión a la placa base CPUFAN para lograr la regulación de velocidad PWM

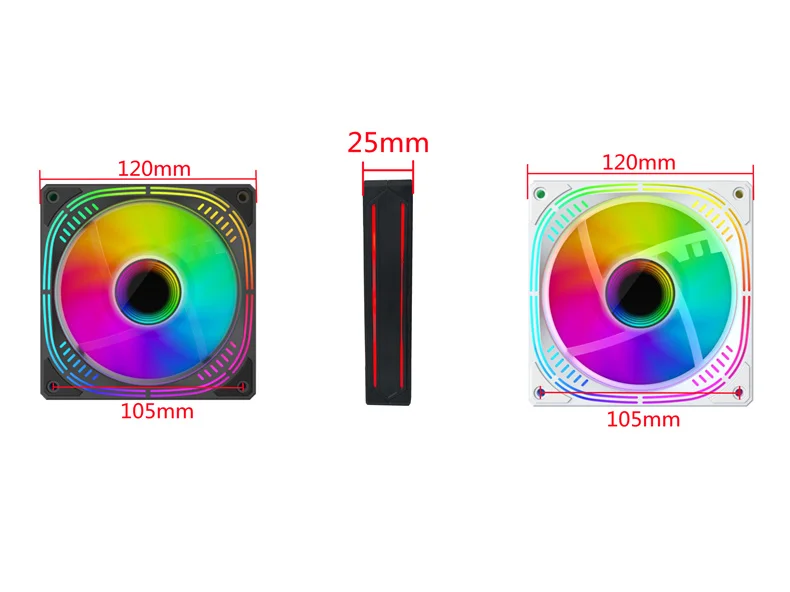

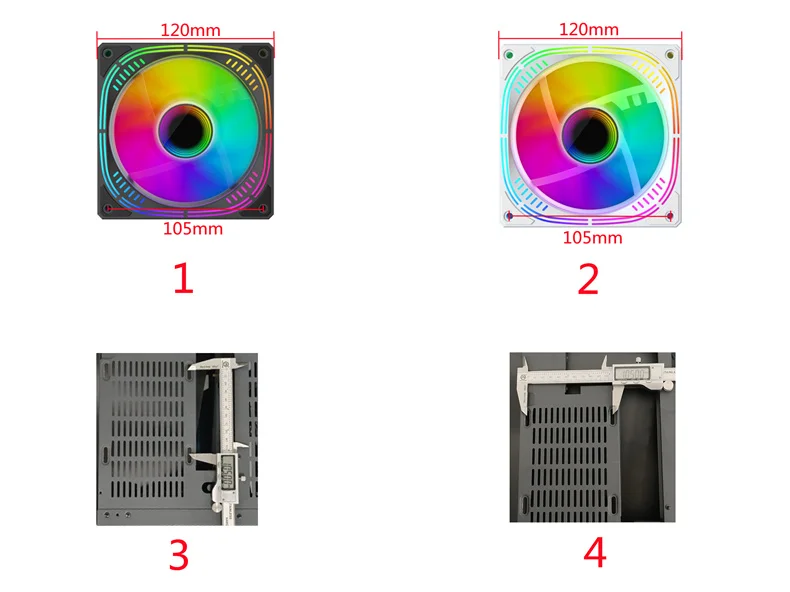

La siguiente figura muestra la distancia entre los orificios centrales del ventilador y los orificios centrales del chasis

1 representa el ventilador (negro) con un tamaño de 120mm y un espacio entre orificios de 105mm.

2 representa un ventilador (blanco) con un tamaño de 120mm y un espacio entre orificios centrales de 105mm

3 representa una distancia de 105mm entre los orificios centrales del panel del chasis

4 representa una distancia de 105mm entre los orificios centrales del panel del chasis

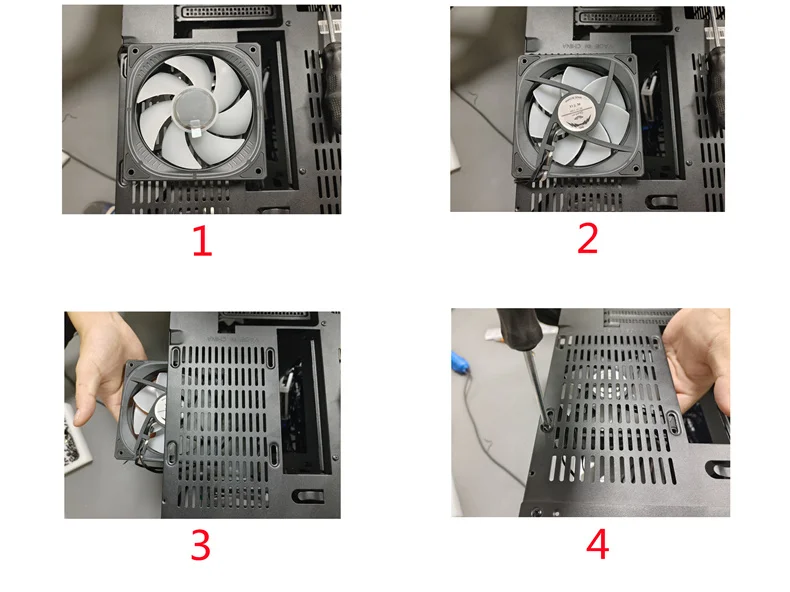

La siguiente figura muestra el método de instalación de ventiladores RGB

1 representa la parte delantera del ventilador, como se muestra en la figura

2 representa la confirmación de la parte posterior del ventilador como se muestra en la figura

3 representa colocar el ventilador dentro del chasis con la parte posterior hacia arriba y la parte frontal hacia dentro del chasis

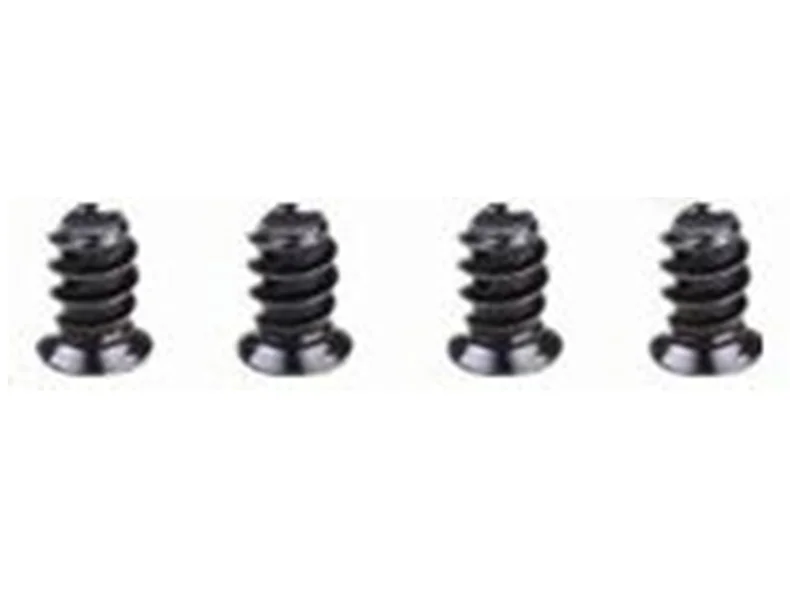

4 representa alinear el espaciado del orificio central del ventilador con el espaciado del orificio del panel del chasis, y luego apretar los tornillos entregados con una herramienta de destornillador para completar la instalación del ventilador

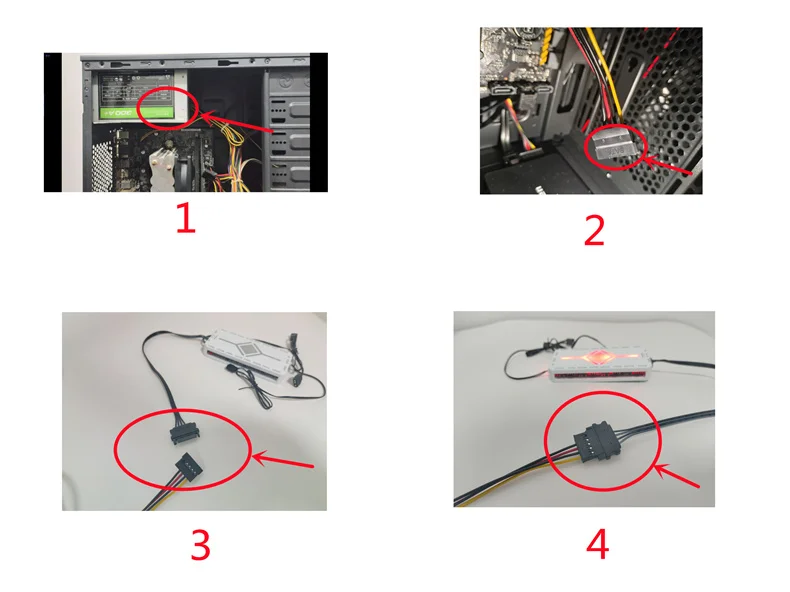

1 representa la posición de alimentación del chasis del host

2 representa la interfaz SATA para la fuente de alimentación del chasis host

3 representa que la interfaz del controlador es SATA macho y la fuente de alimentación del chasis host es SATA hembra

4 representa la conexión entre la interfaz hembra SATA de la fuente de alimentación del chasis host y la interfaz macho SATA del controlador

Ventajas del producto

1 representa lentes multinivel

2 representa 5V3 pin ARGB

3 representa el control de temperatura inteligente PWM

4 representa la sincronización de luz divina

5 representa un alto volumen de aire

6 representa rodamiento hidráulico

7 representa una alta velocidad del ventilador

8 representa la junta del amortiguador

9 representa reducción de ruido

10 representa suficiente longitud de línea

11 representa una vida útil de 60000 horas

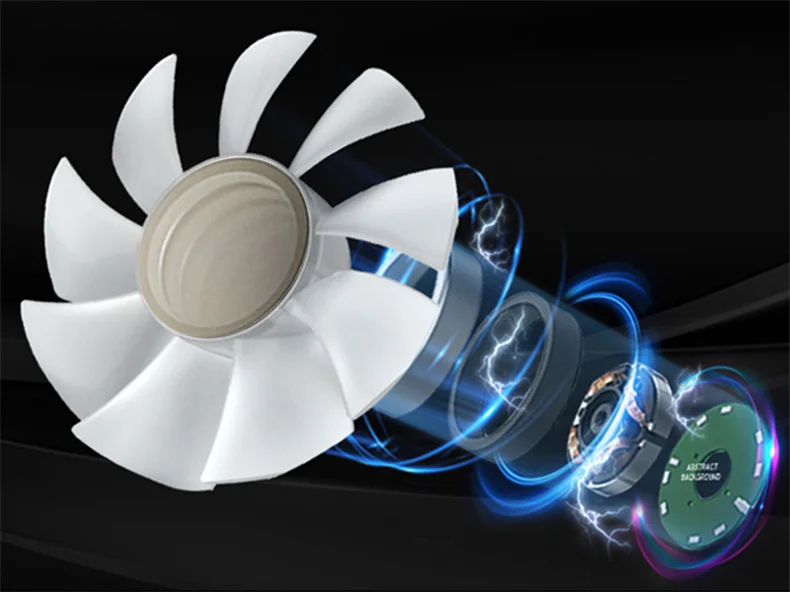

El rodamiento hidráulico tiene una disipación de calor más silenciosa como se muestra en la siguiente figura

Los colores blanco/negro que se muestran a continuación están disponibles para seleccionar, lo que proporciona una variedad de opciones para combinar con el chasis del host

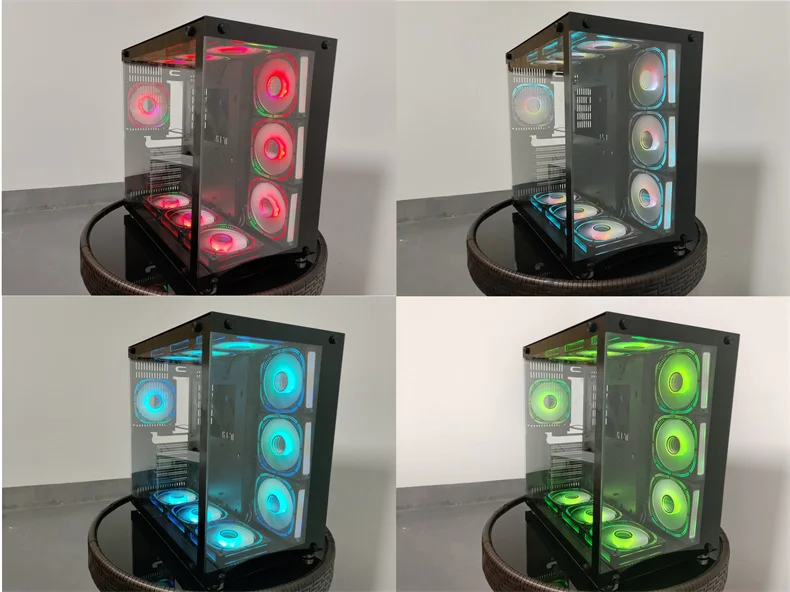

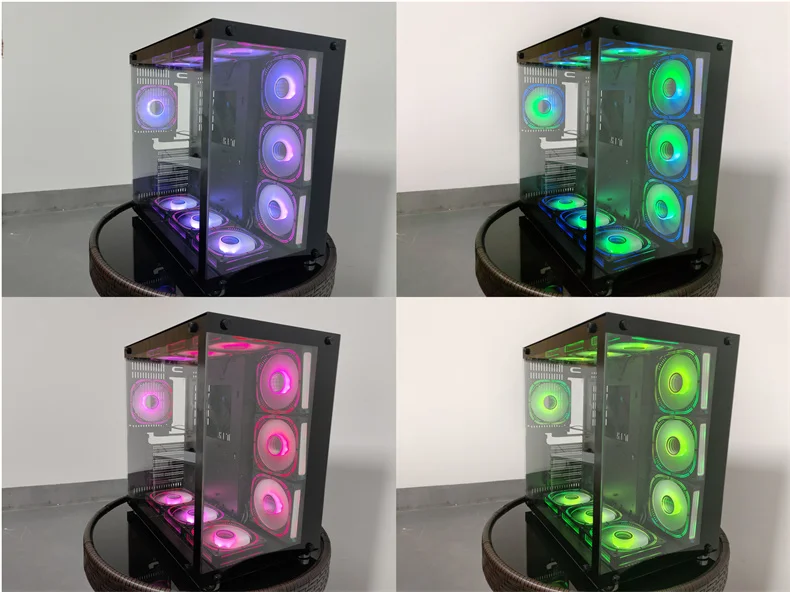

La siguiente imagen muestra una toma en vivo de un ventilador negro instalado en el chasis host

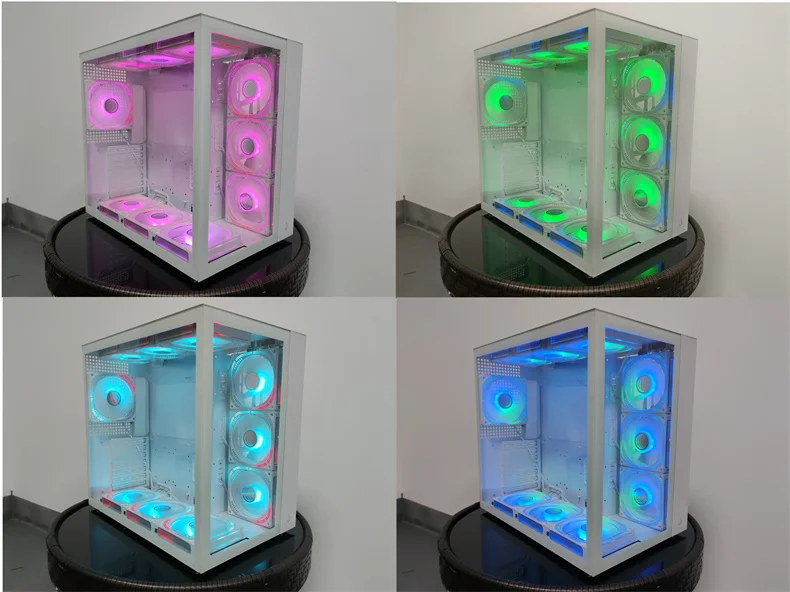

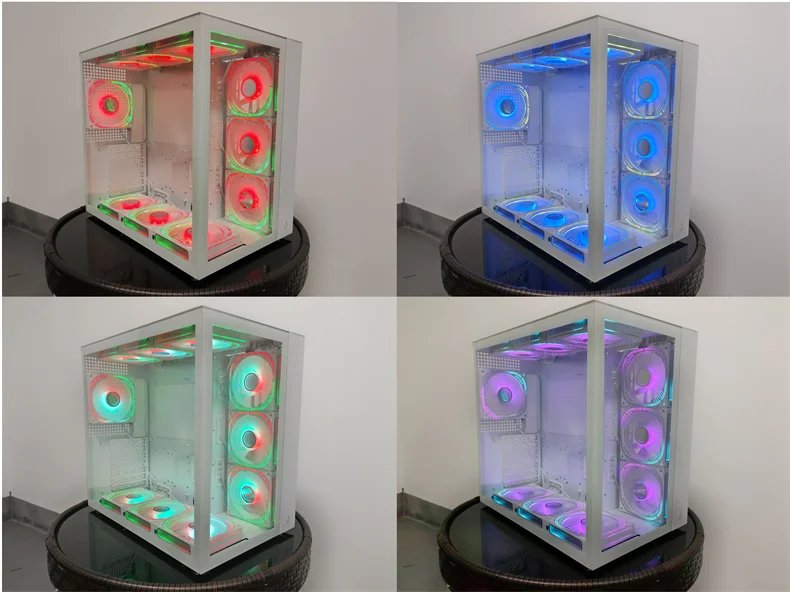

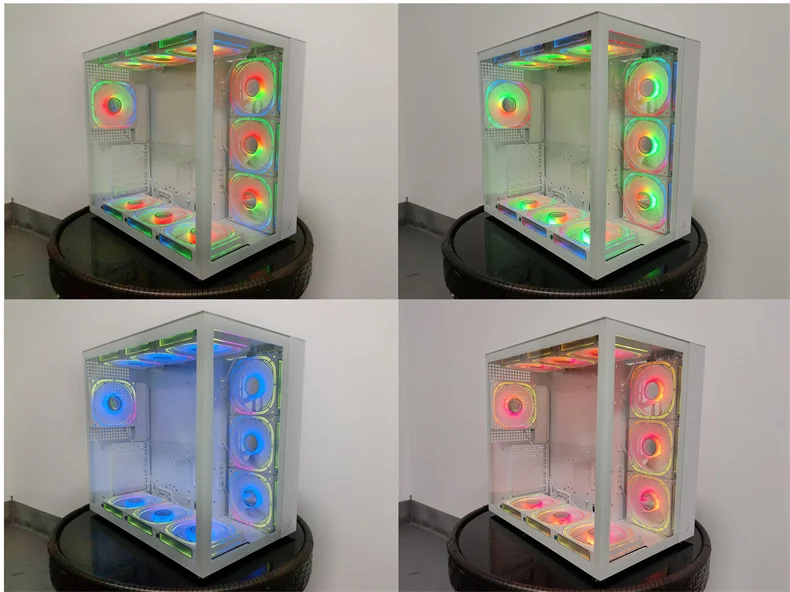

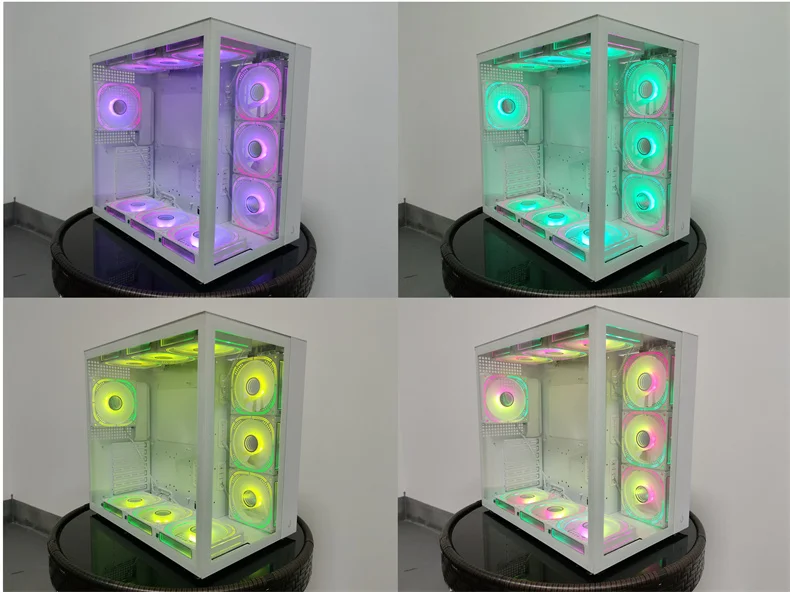

La siguiente imagen muestra una toma en vivo de un ventilador blanco instalado en el chasis del host

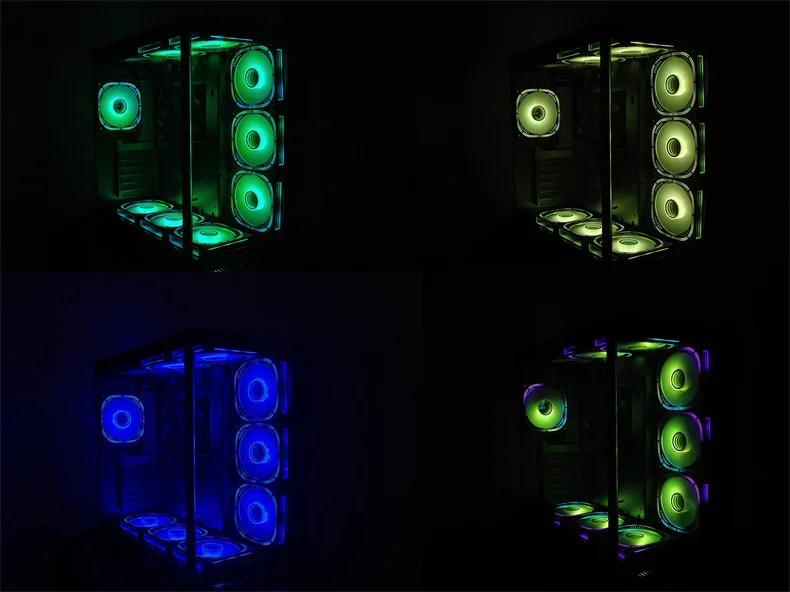

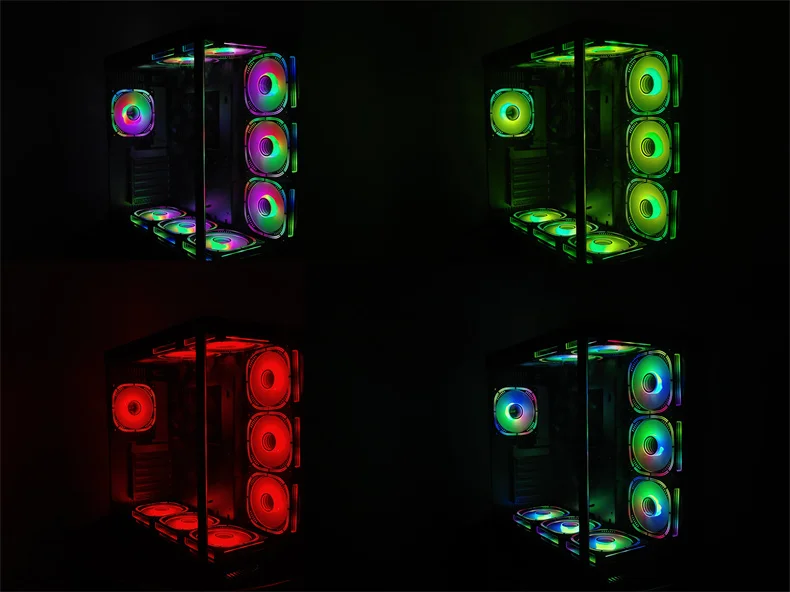

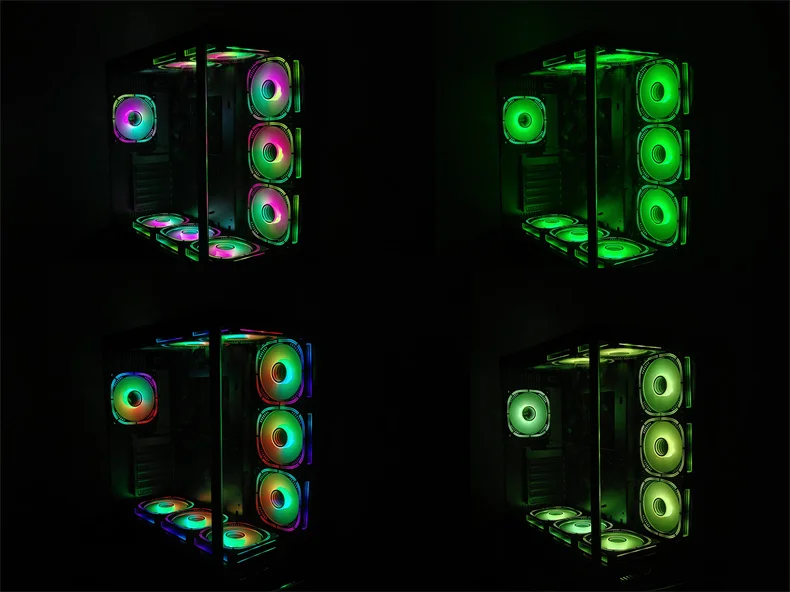

La siguiente imagen muestra una toma en vivo del ventilador instalado en el chasis del host por la noche
