Análisis general del producto

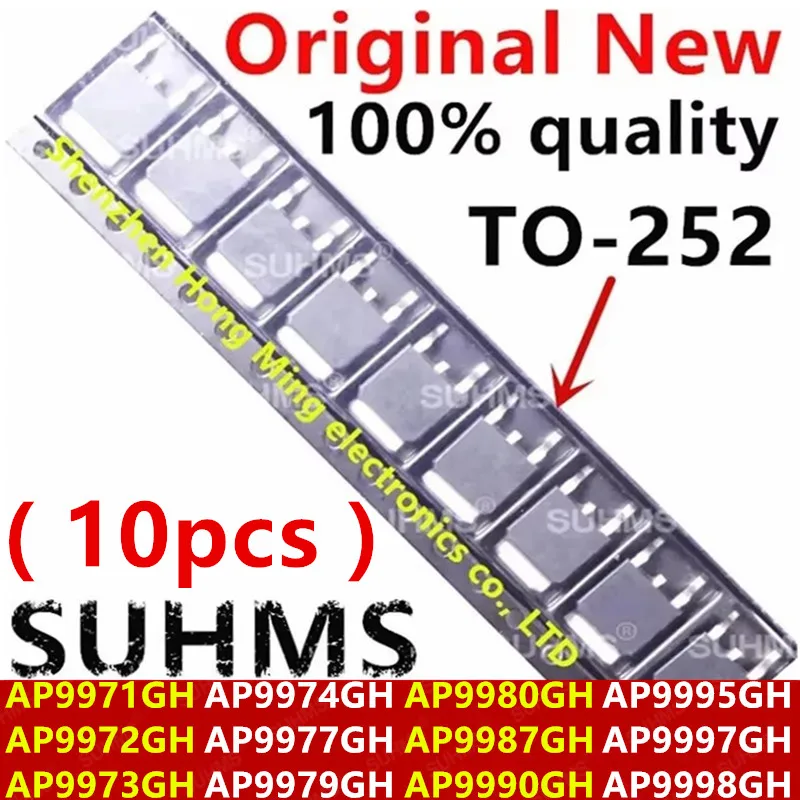

Este set de diez MOSFETs N‑canal encapsulados en TO‑252 (DPAK) de la familia APxxxxGH‑SUHMS se presenta como una solución versátil para conmutación y regulación de potencia en sistemas electrónicos de baja a media tensión. La descripción señala una resistencia en encendido baja y una capacidad de disipación adecuada para corrientes moderadas a altas, con un voltaje de drenaje-fuente (Vds) de hasta 30 V y una corriente continua de varios amperios. En la práctica, esa combinación de voltaje y capacidad de manejo suele encajar muy bien en fuentes de alimentación conmutadas de consumo, control de LEDs, ejes de motores DC ligeros y protecciones contra sobrecorriente. El hecho de venir en un paquete TO‑252 facilita la integración en PCB de superficie y, a nivel práctico, permite realizar pruebas comparativas entre diferentes referencias sin comprar cada una por separado.
El paquete de 10 unidades resulta especialmente útil para prototipado y validación de diseños, ya que permite comparar distintos modelos dentro de la misma familia sin incurrir en costes logísticos elevados. En situaciones de desarrollo temprano, esta diversidad de referencias facilita ajustar la conmutación y la disipación sin recurrir a compras unitarias repetidas.
Calidad de construcción y materiales
El encapsulado TO‑252 (DPAK) aporta una buena ruta térmica cuando se monta adecuadamente sobre una plancha de cobre y/o un disipador. La presencia de la pestaña tabular en el DPAK permite aprovechar una área de disipación adicional, crucial cuando se trabajan con corrientes significativas y con conmutaciones rápidas. Según la descripción, los dispositivos están fabricados con “materiales de alta pureza” y se promete estabilidad térmica y rendimiento constante ante cargas variables; esto sugiere una atención razonable a las propiedades de silicio y a la integridad de la soldadura de la die y las ligaduras de las patillas.
La confiabilidad percibida en términos de calidad de soldadura y robustez mecánica se ve favorecida por el formato SMD, que reduce inductancias parásitas en la línea de fuente y facilita un trazado más compacto en la PCB. Sin embargo, la descripción no aporta datos concretos sobre tolerancias dimensionales, coeficientes de temperatura o especificaciones térmicas (RθJA/RθJC), por lo que, en diseño final, conviene confirmar estos valores en las hojas de datos de cada referencia APxxxxGH.
Compatibilidad y rendimiento
Especificación clave: Vds de hasta 30 V y Id en rango de varios amperios. Esto sitúa a estos dispositivos en un dominio de potentes de baja tensión, aptos para aplicaciones de 12–24 V en entornos de consumo y automatización ligera, siempre con margen de seguridad para transitorios.
Variabilidad entre referencias: Los números AP9971GH‑AP9998GH indican variaciones entre modelos en voltaje de drenaje‑fuente, resistencia en encendido (Rds(on)) y tiempos de apagado. En la práctica, ello permite seleccionar con precisión el compromiso entre rapidez de conmutación y pérdidas en conducción, según la necesidad del diseño (FPGA/microcontrolador de disparo, control de motor, fuente conmutada). La descripción recomienda consultar el datasheet de cada referencia para obtener los valores eléctricos completos.
Conducción y pérdidas: Al mencionar “resistencia en encendido baja”, se alude a menores pérdidas en conducción, lo que es deseable en aplicaciones de conmutación PWM. No obstante, sin valores numéricos de Rds(on), es imposible dimensionar con exactitud la disipación en función de la corriente real. En un diseño práctico, conviene planificar la disipación mediante una estimación conservadora y confirmar con la curva de potencia P = Id^2 · Rds(on) para cada modelo durante pruebas de temperatura.
Conmutación y drive: Los tiempos de apagado y la velocidad de conmutación dependen del modelo específico. En proyectos de control de motor o reguladores conmutados, el driver de la compuerta debe ser capaz de suministrar la corriente necesaria para cargar y descargar rápidamente la capacitancia de la compuerta, evitando pérdidas por temperaturas elevadas y transitorios. Las recomendaciones del fabricante señalan que la polaridad debe respetarse y que, para soldar, hay que evitar sobrecalentar el encapsulado para no degradar el die.
Compatibilidad con protoboards: No son compatibles con protoboards estándar sin adaptación, tal como indica la FAQ. Requieren una PCB con pads adecuadas para TO‑252 o un adaptador de montaje para SMD. En prototipado rápido, se pueden montar en placas perforadas con zócalos o mediante plateado temporal, pero para pruebas serias conviene una solución PCB dedicada.
Mantenimiento y uso: El consejo práctico de soldar con punta adecuada y calentar brevemente para evitar daños térmicos es clave. En aplicaciones de prototipado, desoldar y volver a soldar con facilidad, y evitar estrés mecánico en las patillas, ayudará a conservar la integridad del conjunto.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Pack de 10 unidades facilita comparativas y repuestos sin compras individuales.
- Encapsulado TO‑252 con pestaña de disipación, adecuado para montajes en PCB de superficie y con buena ruta de disipación si se diseña correctamente.
- Variedad de referencias dentro de una misma familia para ajustar Vds y Rds(on) según necesidad de corriente y velocidad.
- Descripción técnica coherente con usos habituales: reguladores, etapas de potencia en cargadores, control de iluminación y protección contra sobrecorriente.
Aspectos mejorables:
- Falta información detallada en la descripción: valores numéricos de Rds(on), Id, temperaturas operativas y curvas de conmutación para cada referencia. Sin estos datos, el dimensionamiento térmico y la selección entre AP9971GH y AP9998GH quedan en puntas sueltas.
- No se incluye la hoja de especificaciones completa en el pack; para un diseño responsable es imprescindible consultar el datasheet oficial de cada referencia.
- Sería útil añadir recomendaciones de disipación más precisas (área de cobre mínima, uso de disipadores, límites de temperatura ambiente) para facilitar el diseño térmico desde el prototipo.
- Falta mención de tolerancias de fabricación y de posibles variaciones de Rds(on) entre lotes, lo que es relevante en diseños sensibles a pérdidas y sobretensiones transitorias.
Veredicto del experto
Para proyectos de prototipo y pruebas comparativas en sistemas de baja tensión (hasta 30 V) y corrientes moderadas, este set ofrece una base sólida y práctica. Su mayor beneficio es la posibilidad de evaluar varias referencias dentro de la misma familia sin gastar en componentes sueltos y, a la vez, disponer de una ruta de disipación razonable gracias al encapsulado TO‑252. No obstante, para un diseño de producción o para dimensionar con precisión, es imprescindible obtener las hojas de datos completas y verificar los valores de Rds(on), Id y las curvas de conmutación de cada referencia. En uso real, recomiendo montar en una placa con buena disipación térmica (copper pour amplio y, si es posible, un disipador adecuado) y realizar pruebas de carga y temperatura para confirmar que la disipación se mantiene dentro de límites seguros. En conjunto, es una opción competente y pragmática para ingeniería de hardware orientada a pruebas y validación rápida, siempre con la cautela de confirmar especificaciones exactas antes de la implementación final.
