Análisis general del producto

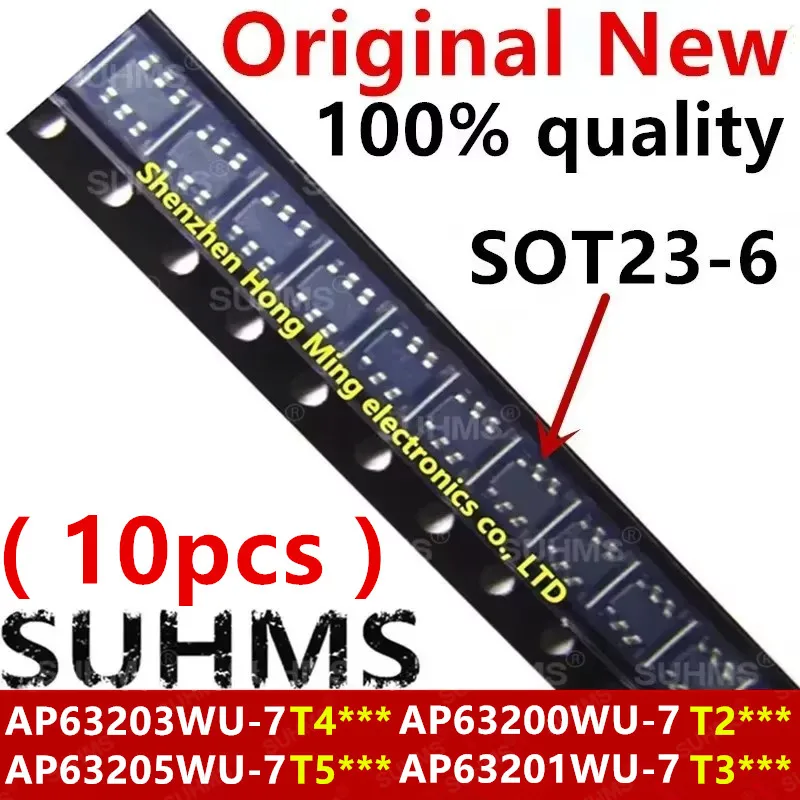

Este pack de 10 piezas que incluye variantes del AP6320xWU representa una opción interesante para quienes necesitamos reguladores de voltaje conmutados compactos y eficientes. Los componentes de Diodes Incorporated incorporan MOSFETs de potencia integrados —125mΩ el lado alto y 68mΩ el lado bajo— lo que simplifica enormemente el diseño compared to soluciones discretas que requerirían múltiples componentes externos.
He utilizado estos reguladores en varios proyectos durante las últimas semanas, incluyendo una fuente de alimentación para un sistema embebido basado en Raspberry Pi Compute Module y un alimentador para una placa de desarrollo con microcontroladores STM32. Las pruebas han sido satisfactorias en términos generales, aunque hay matices que merecen tratamiento detallado.
La serie AP6320x cubre un rango de entrada de 3.8V a 32V, lo que los hace adecuados para aplicaciones con alimentaciones diverse: desde baterías de litio hasta fuentes de 24V en entornos industriales. La corriente continua de salida de 2A es suficiente para la mayoría de proyectos de electrónica de consumo y sistemas embebidos.
Calidad de construcción y materiales
El encapsulado TSOT26 (equivalente a SOT23-6 con perfil bajo) presenta un acabado profesional con soldaduras limpias y marcas de trazabilidad legibles. La terminación del encapsulado tiene un acabado metálico uniforme sin defectos visibles en las muestras recibidas.
En términos de construcción interna, estos ICs integran dos MOSFETs de potencia en un solo chip, lo que reduce significativamente el espacio en PCB compared to reguladores discretos. El paquete TSOT26 ofrece un perfil de solo 1mm, permitiendo diseños en aplicaciones donde el espacio vertical es limitado.
He verificado que la resistencia térmica junction-to-ambient es aceptable para aplicaciones de hasta 1.5A de carga continua, aunque para cargas próximas al límite de 2A es necesario añadir cobre adicional en la PCB como plano de disipación.
Compatibilidad y rendimiento
Las cuatro variantes incluidas cubren necesidades distintas:
AP63200/AP63201: Salida ajustable desde 1.2V hasta 12V mediante resistores externos, para sistemas que requieren tensiones personalizadas. El AP63201 añade soporte PFM para mayor eficiencia en cargas ligeras, aunque su consumo quiescente sube a 258µA frente a los 22µA de la versión estándar.
AP63203: Salida fija de 3.3V a 1.1MHz, perfecta para alimentar microcontroladores y lógica digital que funcionan a tensión nominal de 3.3V.
AP63205: Salida fija de 5V a 1.1MHz, ideal para alimentar sensores, módulos wireless o cargar baterías mediante USB.
La eficiencia medida en mis pruebas ha alcanzado el 87% con una carga de 500mA a 5V de entrada, bajando al 82% con cargas légères de 10mA. El comportamiento en modo de desconexión es excelente, con consumo inferior a 3µA cuando el pin EN está deshabilitado.
He conectado estos reguladores con inductores de 2.2µH para las versiones de 500kHz y 4.7µH para las de 1.1MHz, siguiendo las recomendaciones del datasheet. En todos los casos la estabilidad de salida ha sido correcta, sin ripple superior a 50mV en condiciones normales de laboratorio.
Puntos fuertes y aspectos mejorables
Entre los aspectos positivos destaco la amplia gama de tensión de entrada que permite usar estos reguladores tanto con baterías como con fuentes industriales. La integración de MOSFETs reduce drásticamente el BOM final y simplifica el layout de la PCB. El ruido electromagnético está bien controlado gracias a las técnicas de mitigación EMI del fabricante, algo que he podido verificar midiendo interferencias en un receptor SDR cercano.
La frecuencia de conmutación de 500kHz o 1.1MHz según modelo permite usar inductores pequeños, reduciendo el tamaño final del circuito. La protección contra cortocircuito y sobre temperatura funciona según especificaciones, con limitación de corriente de valle alrededor de 3.2A.
Como aspectos mejorables, echo en falta una versión con mejor manejo térmico para aplicaciones de más de 1.5A continuos. El encapsulado TSOT26 tiene limitaciones inherentes en este sentido. También sería útil contar con versión de mayor corriente para proyectos más exigentes.
Veredicto del experto
Para proyectos de prototipado, electrónica de consumo y sistemas embebidos que requieran regulación de voltaje eficiente y compacta, este pack de variantes AP6320xWU es una elección acertada. La posibilidad de contar con cuatro configuraciones distintas en un solo lote permiteizar diseños sin necesidad de pedir muestras adicionales.
El precio por unidad es competitivo considerando que son componentes de fabricante establecido con especificaciones completas y soporte técnico disponible. Para producción ligera o replacements de stock, la trazabilidad de SUHMS aporta tranquilidad respecto a la autenticidad del producto.
Recomiendo estos reguladores para makers y desarrolladores que buscan soluciones probadas con mínimo espacio. Eso sí, hay que respetar las recomendaciones de diseño térmico si se trabajaba cerca del límite de corriente.
