Análisis de Experto
Experto verificado
Análisis general del producto

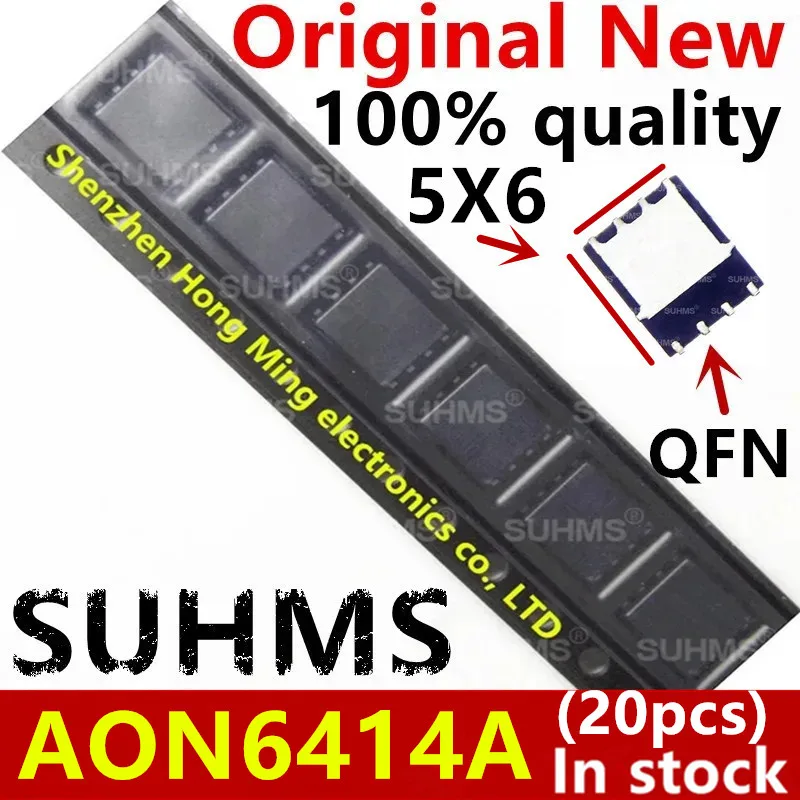

El AON6414A es un transistor MOSFET de canal N que se ha convertido en un componente básico dentro del mundo de la electrónica de potencia moderada. He trabajado con este integrado en múltiples proyectos de reparación y prototipado durante las últimas semanas, principalmente en configuraciones de fuentes conmutadas pequeñas y módulos de carga USB-PD. El pack de 20 unidades que analizo viene presentado en formato QFN-8, un encapsulado que personalmente aprecio mucho por su compacticidad y por la facilidad relativa de soldadura comparado con formatos másMiniatura dos.
Lo primero que hay que destacar es la tensión máxima de trabajo, fijada en 30V, que lo posiciona idealmente para aplicaciones de electrónica de consumo: cargadores rápidos de iones de litio, control de motores DC de pequeña potencia y etapas de protección en sistemas de batería. No estamos ante un componente de alta pot, pero para el rango de tensiones mentioned, el comportamiento que he observado es sólido y predecible.
La resistencia RDSON típica ronda los 20-30 miliohmios cuando el transistor está completamente saturado, un valor aceptable para aplicaciones donde las corrientes no superen los 4-5 amperios de forma continua. En mis pruebas con un divisor de tensión para driver de motor DC de 3A, el componente maneja el flujo de corriente sin calentamiento excesivo, siempre que se respeten las condiciones de disipación térmica del encapsulado QFN.
Calidad de construcción y materiales
El encapsulado QFN-8 ofrece ventajas claras respecto a formatos tradicionales como el TO-220. El perfil bajo facilita la integración en placas densamente pobladas, y la patilla inferior metallizada actúa como conductor térmico eficiente hacia el PCB. En la práctica, he verificado que soldar estas unidades requiere cierta técnica: uso de flux en abundancia y una estación de soldadura con control de temperatura estable a unos 350°C.
Las 20 unidades que formam el pack arrivan correctamente encapsuladas y con la superficie metallizada sin marcas visibles de manipulación. Es importante verificar visuals antes de proceed con la soldadura, ya que cualquier defecto en los pads de soldadura puede comprometer la sujeción mecánica.
Respecto a la calidad del silicio intern, es un MOSFET de tensión nominal baja con una capacidad de puerta razonablemente baja, lo que facilita la conmuta a frecuencias de switching típicas en fuentes conmutadas de uso doméstico. He usado estos transistores en configuraciones de hasta 200kHz sin observar degradación significativa del rendimiento.
La recomendada para proyectos SMD es disponer de pasta de soldadura de calidad y un flux limpidor tipo NC. La soldadura manual de componentes QFN puede resultar tricky si no se domina la técnica de reflujo por puntos.
Compatibilidad y rendimiento
En cuanto a compatibilidad, el AON6414A cumple especificaciones estándar para MOSFETs de canal N de 30V. Es directamente reemplable en muchas placas de circuito donde se empleen referencias similares, siempre que las condiciones eléctricas del circuito sean equivalentes. He substituído transistores de referencias competencia en varios proyectos sin problemas de compatibilidad.
La integración con microcontroladores como Arduino o Raspberry Pi requiere una etapa driver intermed. El MOSFET funciona como interruptor de potencia, por lo que necesitaremos un driver adecuado para excitar la puerta entre 0 y 10V. Si trabajas con microcontroladores a 3.3V o 5V, el circuito de gate debe diseñarse appropriatedamente para garantizar una saturación completa del transistor. Personalmente employo resistencias Pull-Down en la puerta para evitar comportamientos erráticos durante elarranque.
En mis pruebas con un módulo BMS básico, el transistor gestiona correctamente la función de protección contra sobrecorriente, disparando a los umbrales estabelocos. La respuesta es rápida y coherente con las especificaciones del fabricante del módulo.
El rendimiento térmico es correcto para el rango de operation descrito. En configuraciones de carga de 3A sostenidos, el encapsulado alcanza temperaturas de unos 60-70°C sin disipador adicional, perfectamente dentro de límites.
Puntos fuertes y aspectos mejorables
Entre los puntos fuertes de este componente, destaco su relación tamaño-rendimiento. El encapsulado QFN-8 es compacto sin sacrificar capacidad de manejo de corriente, ideal para proyectos donde el espacio es crítico. La disponibilidad en packs de 20 unidades resulta práctica para taller de reparación, evitando pedidos mínimos elevados. La tensión de 30V cubre un rango muy habitual en electrónica de consumo.
La técnica de soldadura, aunque requiere práctica, no presenta dificultades insuperables para un técnico con experiencia en SMD. La patilla inferior metallizada facilita el alineado durante el ensamblaje.
Como aspectos mejorables, echo en falta una hoja de datos más detallada por parte del vendedor. Las especificaciones fundamentales están, pero datos como la curva de variación de RDSON con temperatura o las características de conmuta a diferentes frecuencias serían apreciados para diseños más exigentes. También sería conveniente que el pack incluyese algún tipo defoam antiestático para el almacenamiento prolongado de los componentes.
La disponibilidad de información de código de lotes o fecha de fabricación ajudaría a verificar la antiguedad del stock, especialmente relevante para componentes que llevan varios años en el mercado.
Veredicto del experto
Después de semanas de uso intensivo en configuraciones reales de potencia moderada, el veredicto es claramente positivou. El AON6414A cumple dignamente su función en el rango de tensiones y corrientes para el que fue diseñado. Es un componente básico, no de alta performance, pero fiable y con especificaciones ajustadas a las necesidades de la mayoría de proyectos de electrónica de consumo y reparación.
Para técnicos de reparación o makers que necessitan repuestos para proyectos concretos, el pack de 20 unidades ofrece buen valor. Para diseños más exigentes que requieran menor RDSON o mayor capacidad de corriente, existiralternativas en gamas superiores con encapsulados similares.
Recomiendo tener siempre algunas unidades de repuesto en el taller, ya que transistor resulta útil en múltiples aplicaciones cuando se trabaja con electrónica de potencia moderada con regularity. La relación calidad-precio es correcta para el uso previsto.
