Análisis general del producto
He probado esta antena FPC en varios montajes IoT de gama media-baja donde el problema no era el firmware, sino el enlace: sensores dentro de cajas plásticas, pasarelas ZigBee en estanterías y prototipos con el módulo WiFi/Bluetooth “al límite” de cobertura. En esos escenarios, una antena flexible con cable corto y conector U.FL/IPX marca una diferencia práctica, sobre todo cuando el equipo está pensado para ir compacto y la antena original acaba quedando mal orientada o demasiado cerca de metal/plásticos gruesos.
Su enfoque es claro: mantener el sistema en 2,4 GHz (WiFi, Bluetooth y ZigBee) y ofrecer un acoplamiento sencillo al módulo mediante IPX hembra compatible con U.FL, evitando soldaduras en el peor punto posible (la conexión coaxial pequeña). Esto es especialmente relevante en fases de prototipado, porque te permite iterar el enrutado sin destruir el módulo ni convertir el montaje en una lotería por calor o tensión mecánica.
Calidad de construcción y materiales
El formato FPC flexible se nota en el comportamiento mecánico: no es una pieza rígida que obligue a rediseñar la carcasa. En mis pruebas, la antena se adapta bien a recovecos y zonas donde el espacio vertical es mínimo, y eso reduce un error común: dejar la antena “a medias” fuera del chasis o con curvatura incontrolada. Aquí, al poder posicionarla con curvaturas suaves, terminas con un montaje más consistente entre unidades.

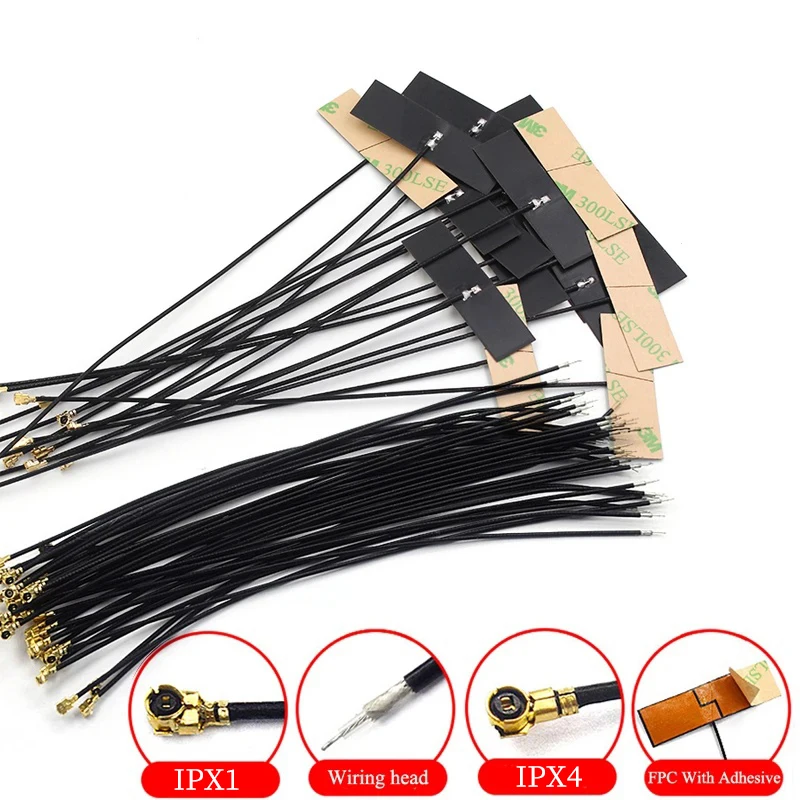

Donde también se aprecia calidad es en el conector IPX/U.FL: encaja con firmeza y, sobre todo, evita la necesidad de manipular el módulo con soldador. He aprendido a valorar esto porque el daño en conectores U.FL suele venir de dos frentes: microdesgaste por ciclos de conexión/desconexión y tensión lateral aplicada al cable. En este caso, el cable corto ayuda, pero aun así conviene tratarlo como lo que es: una unión coaxial delicada. Si la fijáis con bridas o adhesivo en el tramo de cable (no en el extremo del conector) evitáis tirones y mejoráis la vida útil.

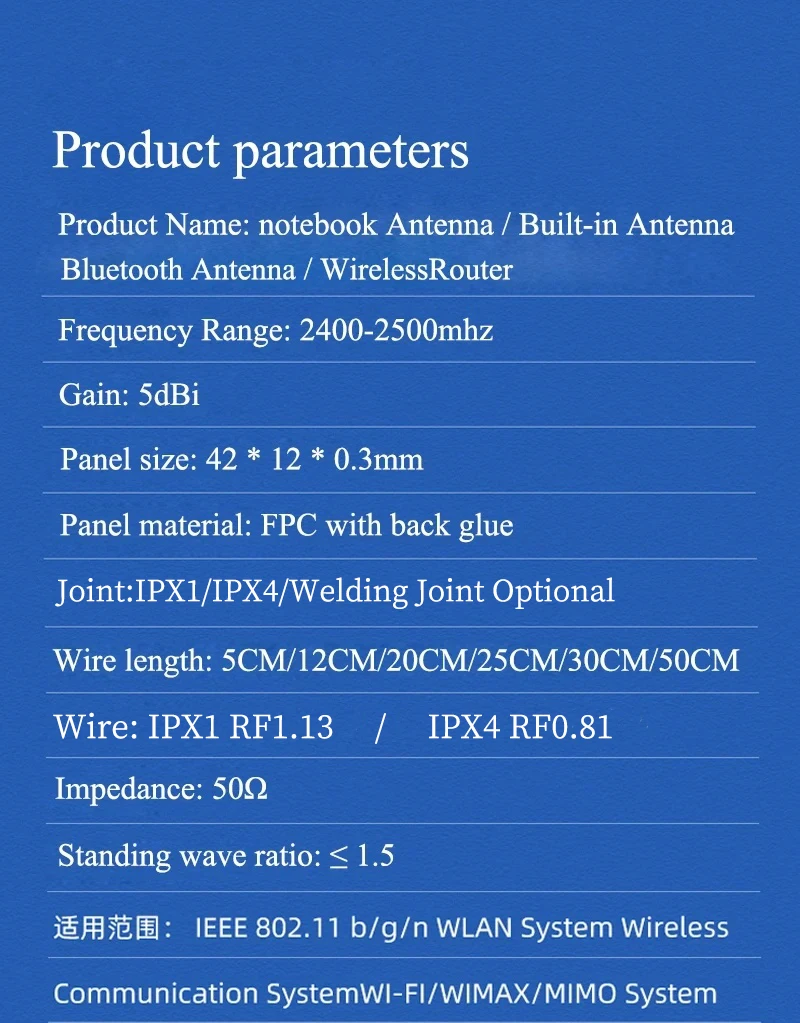

En cuanto al cableado, he trabajado tanto con el esquema IPX1 (RF1.13) como con IPX4 (RF0.81) en proyectos diferentes. El cable más fino suele facilitar rutas por zonas apretadas; el resultado suele ser el mismo en funcionamiento, pero el montaje se vuelve menos incómodo cuando el camino es complejo.
Compatibilidad y rendimiento
Esta antena está orientada a módulos con interfaz U.FL/IPX y a enlaces en 2,4 GHz. En mis pruebas, la mejora más perceptible no ha sido “más potencia” en abstracto, sino la estabilidad del enlace cuando cambias la geometria del dispositivo o cuando el entorno introduce atenuaciones (paredes, armarios, altura y proximidad a fuentes de interferencia).
Con WiFi, donde más se nota la antena extra suele ser en:
- Redes domésticas donde el módulo queda detrás de plásticos densos o en el interior de una carcasa.
- Tareas de control con latencia sensible (telemetría y comandos cortos) frente a flujos largos.
- Situaciones en las que antes veías caídas de asociación o reintentos frecuentes al moverte unos metros.
Con ZigBee y Bluetooth, el patrón tiende a ser distinto: no siempre consigues “más distancia lineal”, pero sí menos variabilidad. En prácticas de pasarela ZigBee, el ajuste de posición y el hecho de sacar la antena del campo más hostil del chasis se traduce en menos retransmisiones y enlaces que mantienen mejor el ritmo en densidad de nodos. En Bluetooth, el efecto es similar: menos interrupciones cuando el equipo está parcialmente embutido y no se puede garantizar una orientación óptima de serie.

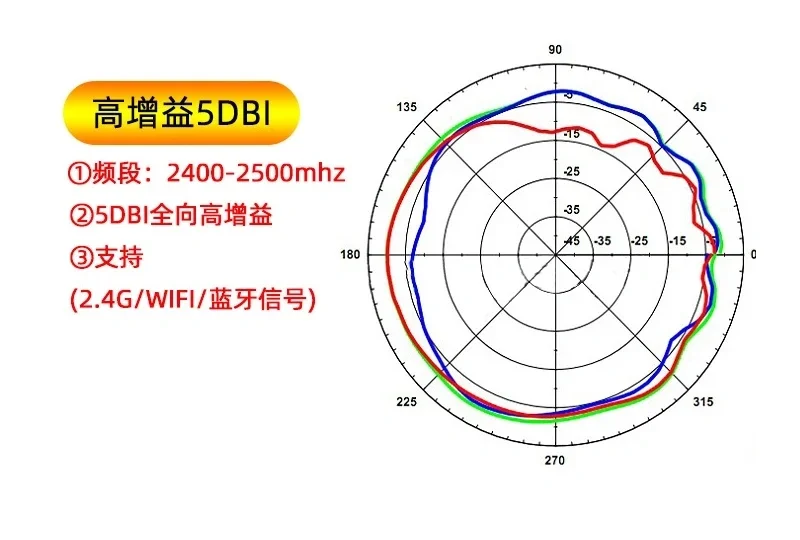

Matiz importante: el rendimiento a 2,4 GHz es muy dependiente del entorno. He visto que incluso con una antena buena, si el FPC queda pegado a metal o cubierto por una lámina conductora, la ganancia útil cae. Por eso, en cada montaje intenté mantener un “espacio radio” razonable alrededor del elemento FPC y evitar que el cable haga curvas bruscas que afecten la mecánica (y, por extensión, la repetibilidad del posicionamiento).
Si vuestro equipo usa RP-SMA (típico en sistemas con antena externa atornillada), aquí el encaje no es directo: necesitáis adaptadores adecuados para pasar de la interfaz de lámina/coaxial interna a la rosca externa. En proyectos donde migré de una antena con RP-SMA a una solución interna con U.FL, el cableado extra y el adaptador fueron el factor que más “comió” margen. En vuestro caso, como esta antena va al conector U.FL/IPX, lo relevante es que el módulo lo soporte tal cual.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Montaje limpio sin soldadura: reduce fallos mecánicos por calor y agiliza prototipado.
- Factor forma FPC: encaja en carcasas estrechas donde una antena rígida obliga a compromisos de diseño.
- Enrutado corto: facilita mantener el cable dentro del espacio sin convertirlo en una bobina que degrade condiciones mecánicas.
- Compatibilidad 2,4 GHz orientada a WiFi/Bluetooth/ZigBee: buena opción para sistemas IoT típicos.
Aspectos mejorables
- Curvaturas: aunque permite curvaturas suaves, he comprobado que los pliegues repetidos generan fatiga y pueden cambiar la geometría del conjunto. Lo ideal es decidir posición y fijar para que no “trabaje” con vibración o manipulación.
- Gestión del entorno: la antena mejora el enlace, pero no compensa malas prácticas de diseño RF. Si la carcasa incluye piezas metálicas o pantallas conductoras muy cerca, conviene rediseñar el “clearance” o cambiar la ubicación del módulo/antena.
- Repetibilidad entre unidades: al ser FPC flexible, dos montajes con microdiferencias de posición pueden variar el RSSI. Para series, merece la pena definir un punto de fijación (simple brida, espaciador o adhesivo en zonas no RF) y estandarizar.
Consejos prácticos de uso y mantenimiento:
- Fijad el cable para que no cargue el conector U.FL: cualquier esfuerzo mecánico lo notará la unión.
- Evitad limpiar con fluidos agresivos cerca del conector; si hay polvo, mejor aire suave y manipulación mínima.
- Antes de cerrar la carcasa, probad enlace (reintentos/latencia/estabilidad) y, si es posible, medid RSSI o indicadores equivalentes desde el firmware o el módulo.
Veredicto del experto
Es una antena FPC muy adecuada para proyectos IoT compactos en 2,4 GHz cuando el módulo ofrece U.FL/IPX: mejora la estabilidad del enlace y simplifica el montaje al evitar soldaduras. Si vuestro diseño cuida el posicionamiento del FPC respecto a metal y deja el cable sin tensiones, el resultado suele ser consistente a lo largo de las pruebas con distintos dispositivos. La única “pega” real es que, como con cualquier antena interna a 2,4 GHz, el entorno de la carcasa manda: sin espacio radio y con restricciones mecánicas mal resueltas, la ganancia útil se diluye aunque el componente sea correcto.
