Descripción
AT-603 es una antena de medición GNSS de frecuencia completa que admite la recepción de señal de navegación por satélite L1/L2/L5 para Beidou II, GPS y GLONASS.Puede ser ampliamente utilizado en aplicaciones de posicionamiento y navegación de alta precisión, como topografía y mapeo geodésico, topografía marina, agricultura de precisión, monitoreo de deformaciones, etc.
Aplicación del producto
Puede ser ampliamente utilizado en mapeo geodésico, estudios oceánográficos, agricultura de precisión, monitoreo de deformaciones y otras ocasiones de navegación y posicionamiento de alta precisión.
Características técnicas
El uso del diseño de puntos de alimentación múltiple garantiza el rendimiento de la polarización circular y el centro de fase diestros, reduciendo el impacto de los errores de medición;
La unidad de antena tiene una alta ganancia y un buen efecto de recepción para señales satelitales de baja elevación, lo que garantiza una cantidad suficiente de satélites disponibles en el sistema;
El amplificador de bajo ruido adopta tecnología de prefiltrado para suprimir eficazmente las señales de interferencia fuera de banda y mejorar la confiabilidad del sistema;
La protección IP67 de la carcasa exterior proporciona protección para que la antena funcione en el campo durante mucho tiempo.
Principales indicadores técnicos (típica)
Arquitectura de parches: parche de una sola capa con alimentación de cuatro puntos dual
Bandas de señal de posicionamiento admitidas
GPS: L1/L2/L5;
BDS: B1/B2/B3;
GLONASS:G1/G2/G3;
Galileo:El/E5a/E5b/E6
Banda L
Ganancia máxima*: ≥5,0 dBi
Polarización:RHCP
Relación axial@zenith:≤1,5dB
Cobertura del azimut: 360°
Impedancia: 50 ohmios
Precisión del centro de fase: ≤2,0 mm
Repetibilidad del centro de fase: ≤1,0 mm
LNA
Rango de frecuencia: 1164 MHz ~ 1290 MHz/1525 MHz ~ 1615 MHz
Ganancia LNA*: 40 ± 2,0 dB (típico.@25°C)
Variación de retardo de grupo: ≤5ns
Figura de ruido*: ≤2,0 dB@25°C, tipo.
Salida VSWR: ≤1,8:1 tipo.2,0: 1 máximo
Voltaje de funcionamiento: 3,0 ~ 6,0 V CC
Corriente de operación: ≤45 mA
Mecánicos y Medio Ambiente

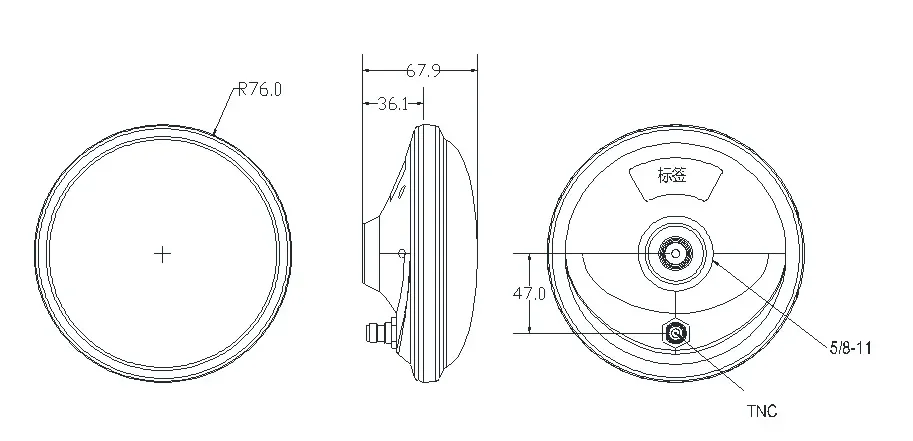

Dimensión: Φ152 mm * 67,9 mm
Conector: TNC hembra
Radoma: PBT+PC
Temperatura de funcionamiento: -40℃～＋85℃
Temperatura de almacenamiento: -45℃～＋85℃
Humedad: 95% sin condensación
Resistente al agua: IP67
