Características: La Antena de anillos pequeños es una antena receptora activa de campo magnético de círculo redondo de bandas de frecuencia completa de tamaño pequeño, con rangos de frecuencia de recepción de 50kHz a 500MHz. Consiste principalmente en una placa de puente superior, una placa amplificadora de bucle pequeño, una bobina de bucle pequeño, un alimentador, una línea de alimentación y una fuente de alimentación lineal de 12V.

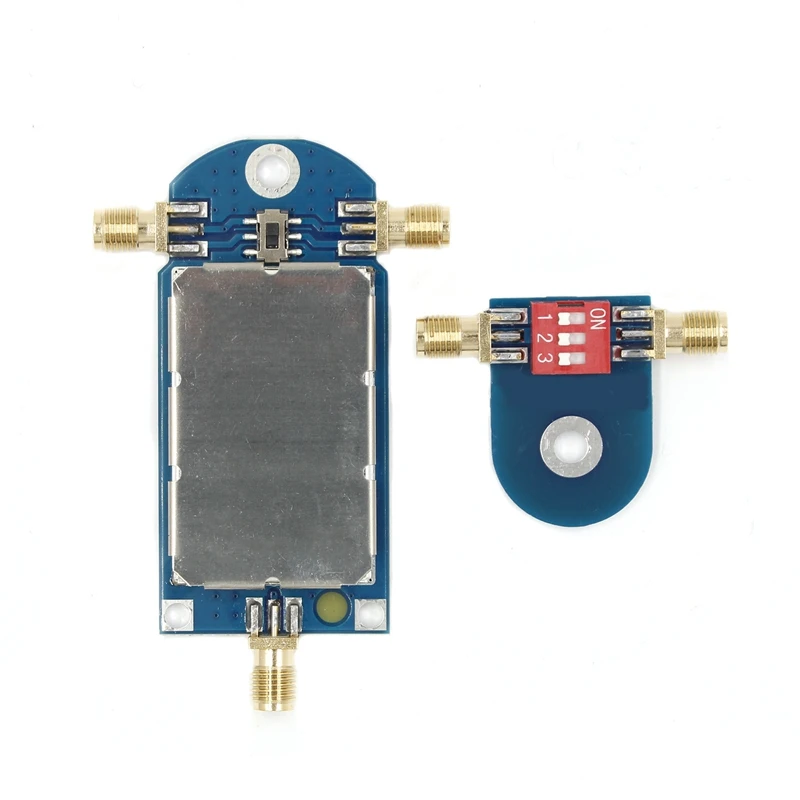

Hay varios juegos de interruptores en la placa de puente superior y la placa de amplificador de bucle pequeño, y se pueden lograr diferentes estructuras de antena de bucle pequeño ajustando la posición de los interruptores. Entre ellos, el bucle Mobius puede lograr el doble de ganancias que un bucle pequeño normal.
Los anillos de protección del campo eléctrico pueden reducir eficazmente el causado por el campo eléctrico en el entorno circundante, como la iluminación, la descarga electrostática, etc.

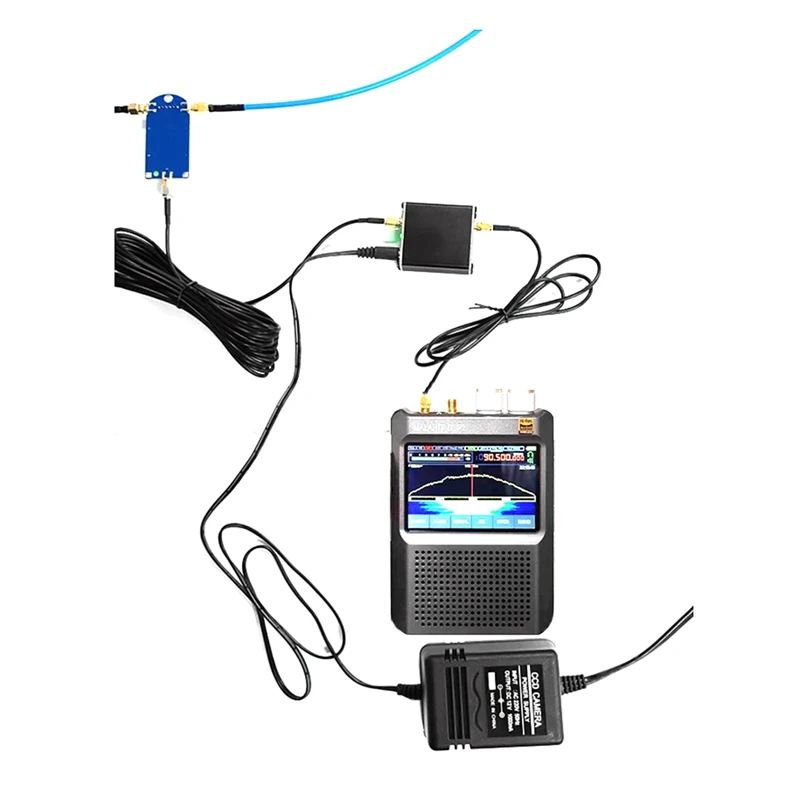

La estructura de los anillos sin blindaje es simple, y el pequeño bucle puede ser reemplazado por un cable más grueso en su conjunto. La Modificación del tamaño es simple y fácil de instalar. La antena de bucle pequeño es adecuada para casi todas las radios, SDR, estaciones de radio y receptores, no le decepcionará. Ven y experimenta.

Especificaciones:
Gamas de frecuencia de recepción: 50kHz a 500MHz
Ganancias: 17dB @ 10MHz
Ruido de salida: -125dBm 10MHz, BW = 100Hz)
P1dB: + 15,5 dBm a 10MHz
OIP3: + 38dBm @ 10MHz

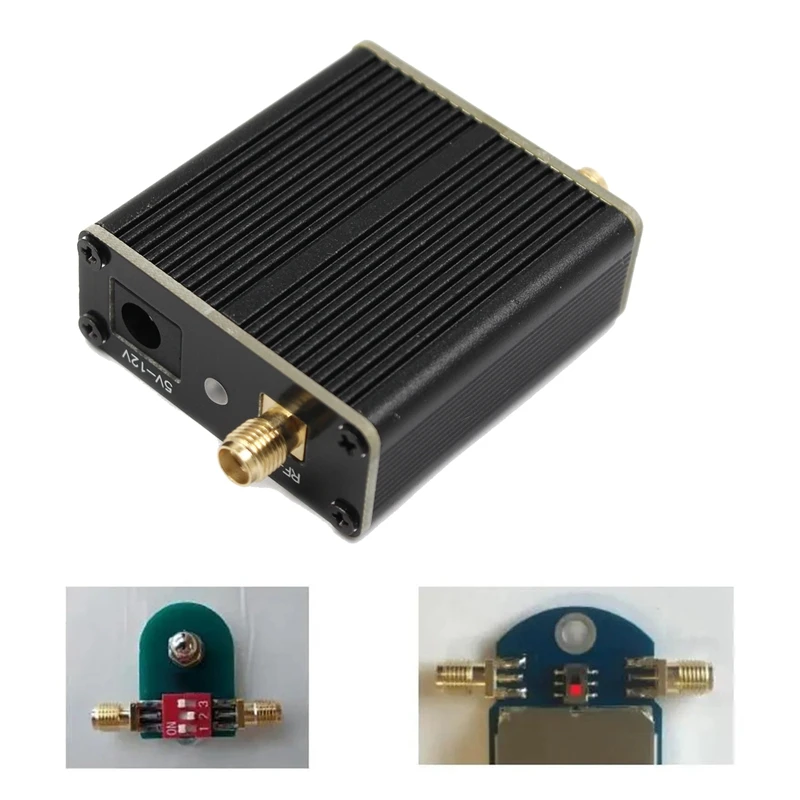

Suministro eléctrico
Corriente de alimentación: 130mA a 150mA
Antena
Salida
Modelo de cable coaxial de bucle pequeño: RG402
Pérdida de cable coaxial de bucle pequeño: 0.145dB/m

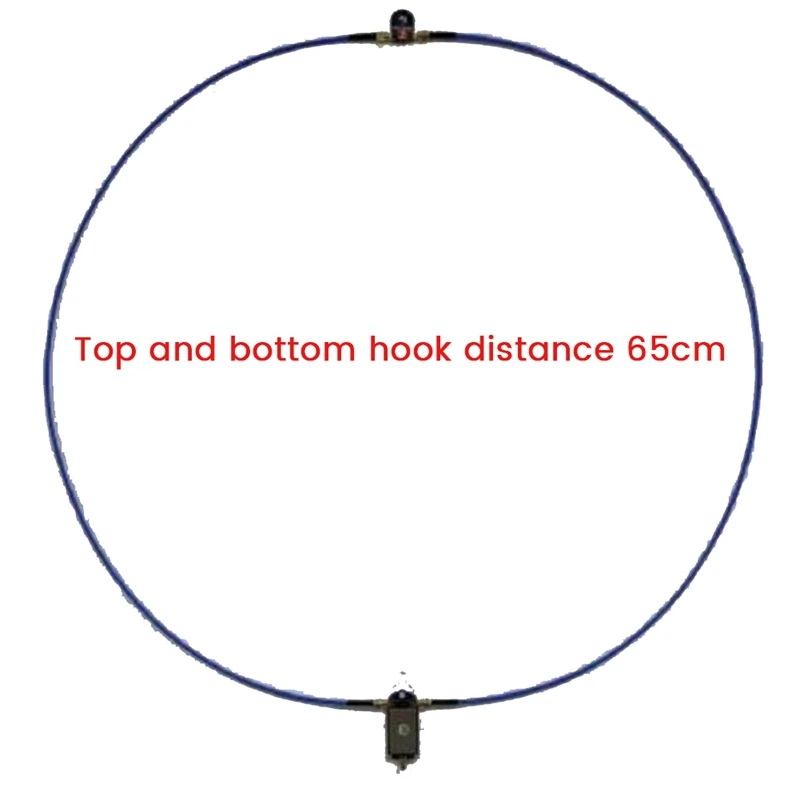

Diámetro de la antena de bucle pequeño: 60cm
Debido a los diferentes lotes, la apariencia, el color y las palabras impresas del producto pueden ser diferentes, lo que no afecta el uso.
Material: PCB + Metal
Color: como se muestra

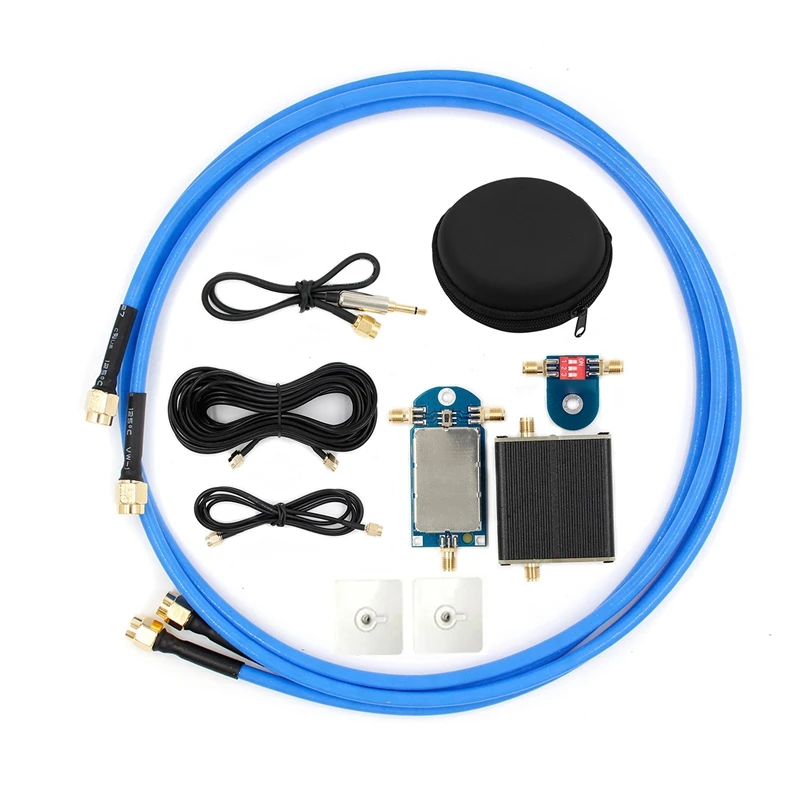

Contenido del paquete

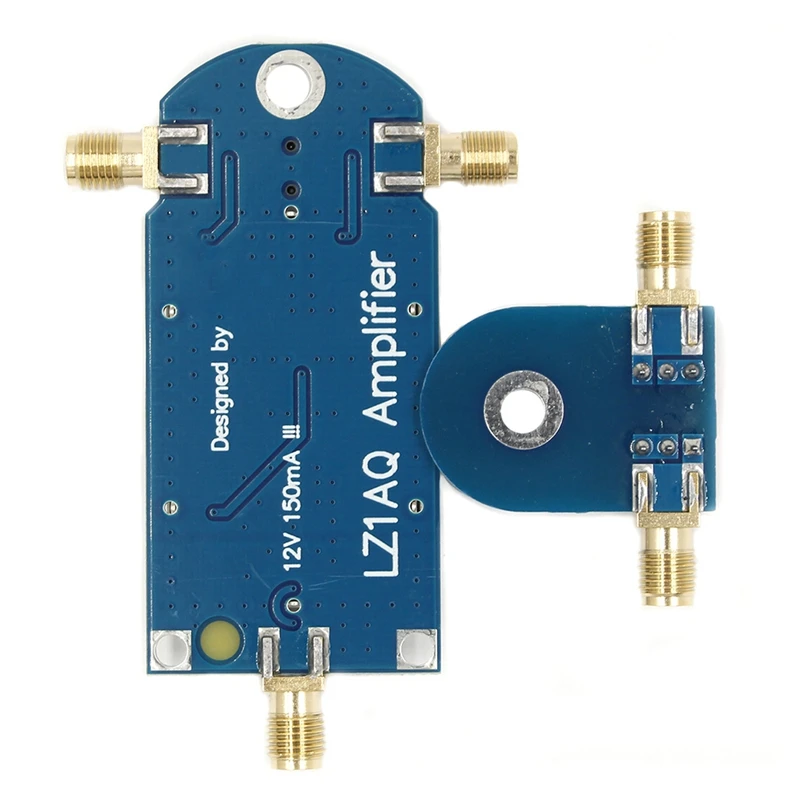

1 Placa amplificadora de antena de bucle pequeño
1 x Cable adaptador de orificio para auriculares
1 tablero de puente superior
2 bobinas circulares pequeñas (cable coaxial Rg402)
1 x Cable de alimentación de 7m
1 cable alimentador de 1m
2 x gancho adhesivo
1 x bolsa de almacenamiento EVA

Solo el contenido del paquete anterior, otros artículos no están incluidos.
Nota: El reflejo de la luz y las diferentes pantallas pueden hacer que el color del artículo en la imagen sea un poco diferente del real. El error de medición permitido es +/- 1-3cm.
