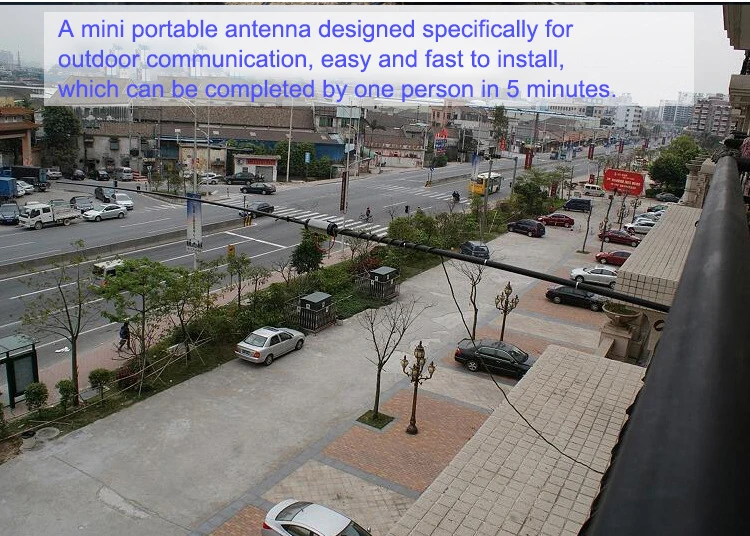

PAC-12 mini antena portátil de onda corta, antena de estante para balcón exterior de frecuencia de 8 bandas, 7mhz-50mhz
Parámetros de rendimiento de la antena
1.Peso del embalaje: aproximadamente 1,35 kg Tamaño del embalaje: 36 * 22 * 4 cm
2.La longitud de la contracción es de aproximadamente 34,5 cm y la longitud de la erección es de aproximadamente 410 cm.
3.Frecuencia: Puede funcionar en 8 bandas (7 mhz-50 mhz) de 40,30 a 20,17 a 15,12 a 10,6 metros.
4.Impedancia: 50 (Ω)
5.Potencia de rodadura: 100w
6.Onda longitudinal: banda SWR de 40 m 1,3, otras bandas se pueden ajustar a 1,1

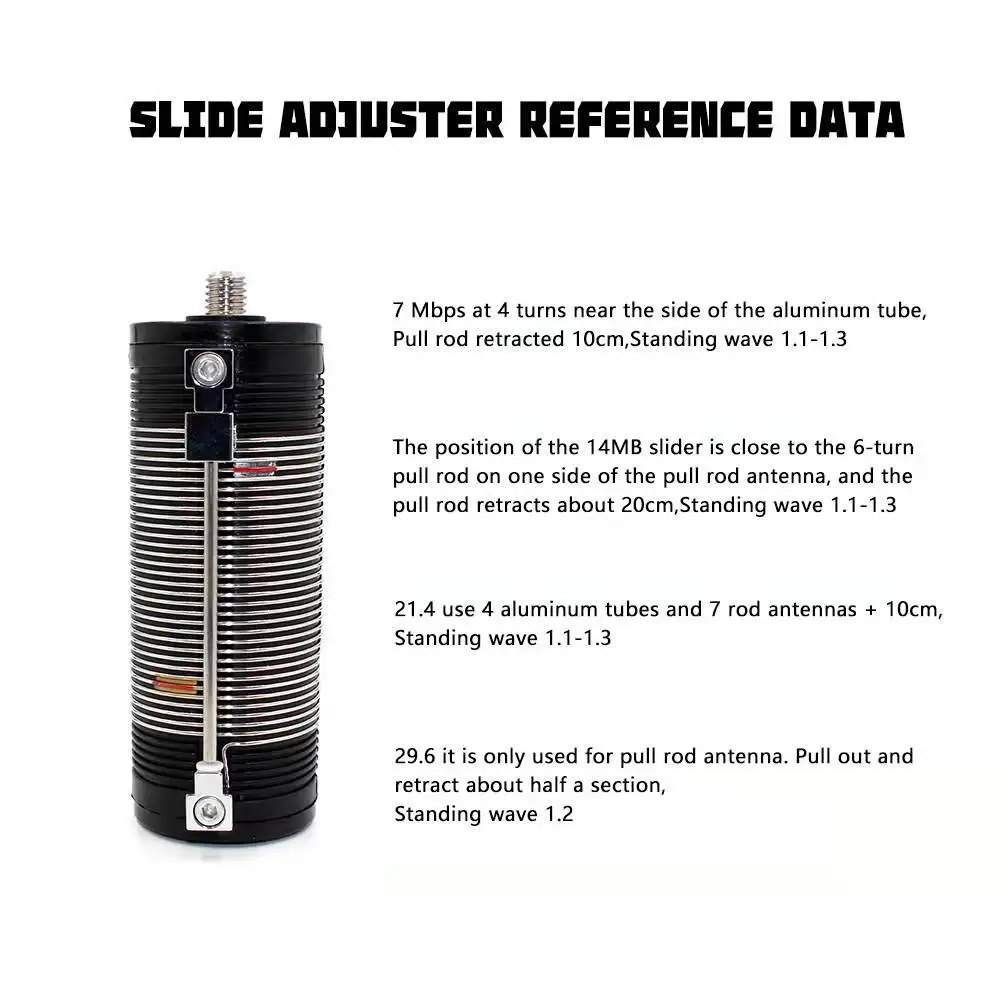

Datos de referencia del regulador deslizante
Cerca del tubo de aluminio durante 4 vueltas y 7 MB, con la varilla de tracción retraída aproximadamente 10 cm y la onda del pie 1,1-13.
La posición del control deslizante de 14 MB es cerca del costado de la antena de varilla y se tira hacia atrás unos 20 cm en 6 círculos.Ondas del pie 1,1-1.3
21.4 Tubo de aluminio y antena de 4 polos, 7-10 cm, onda vertical 1,1-1.3
29.6 Simplemente saque la antena del poste, todos la tire hacia atrás aproximadamente media sección, onda estacionaria 1.2

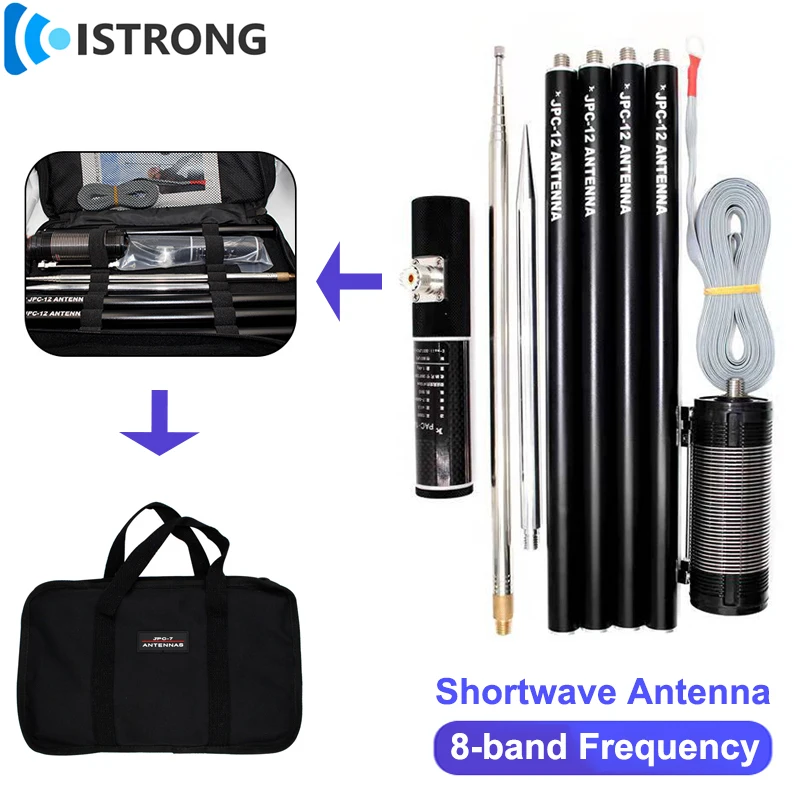

Lista de embalaje:

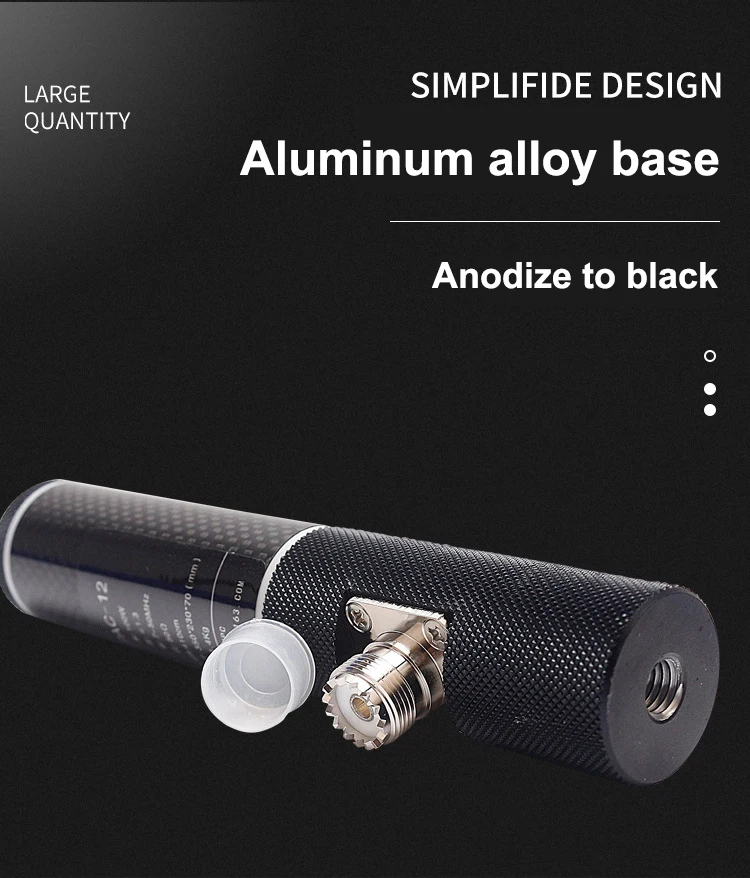

1.Una base de aleación de aluminio (anodizada a negra)
2.Bobina aditiva multibanda (40 m-10 m, material: nailon, nota: no se fabrica la bobina aditiva)

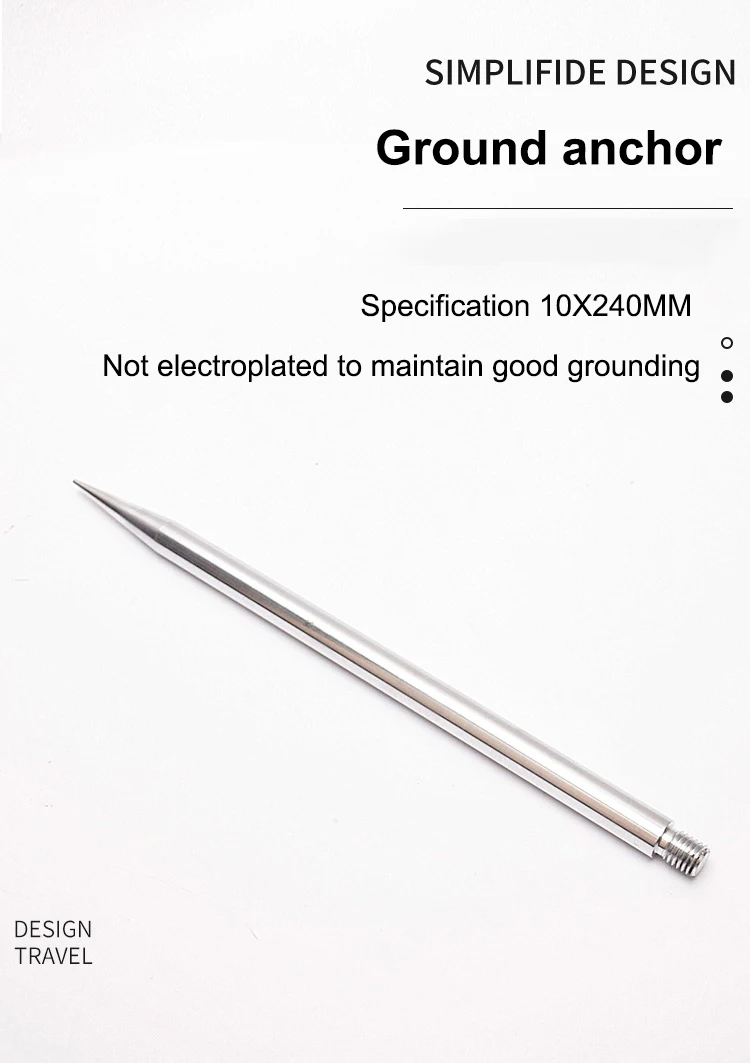

3.Un anclaje a tierra, tamaño 10 × 240 mm (mantenga una buena conexión a tierra sin galvanoplastia)

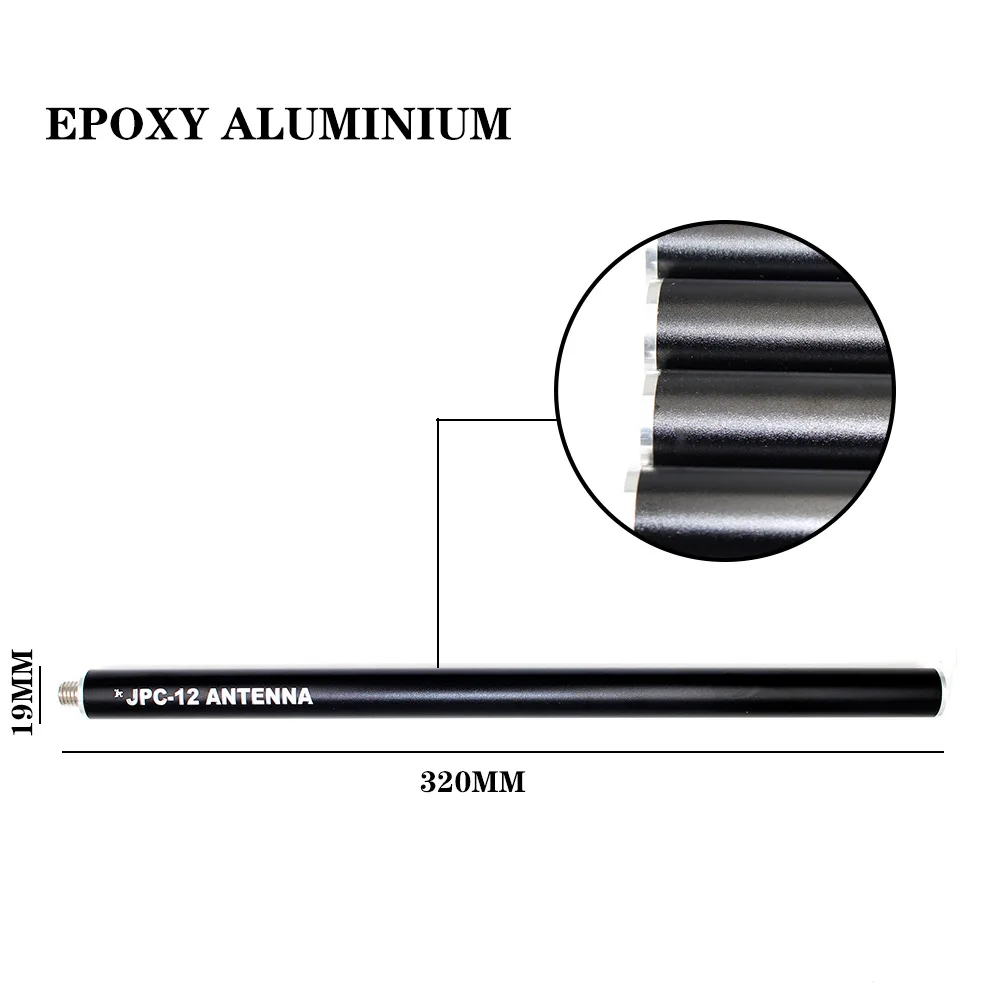

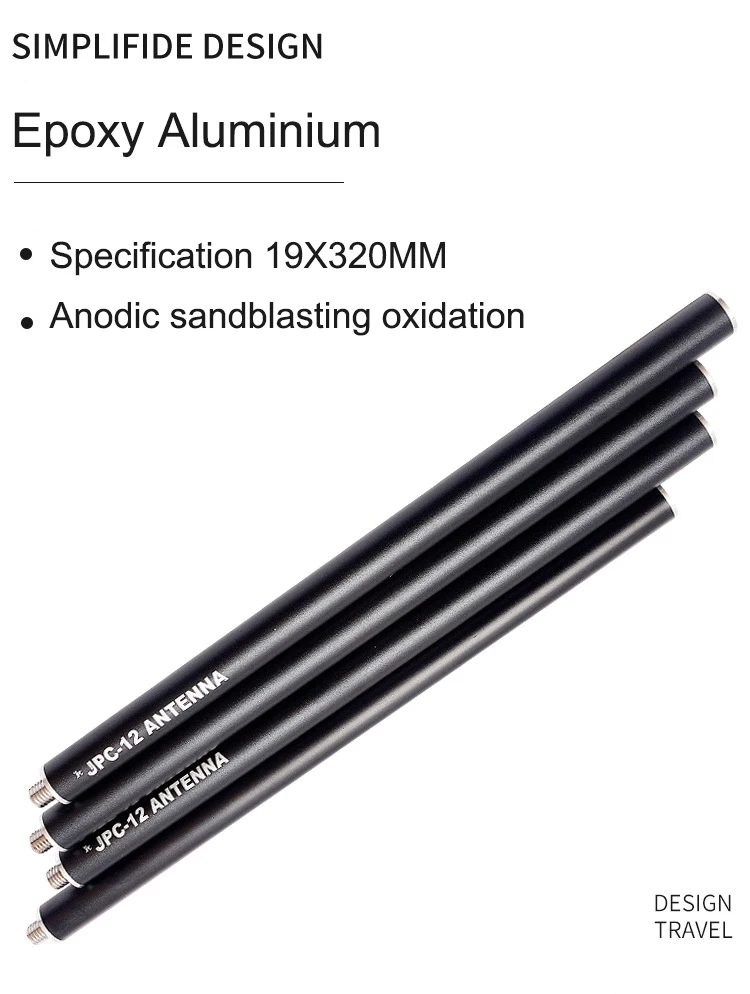

4.4 tubos de óxido de aluminio (negro), tamaño 19 × 320 mm (oxidación con chorro de arena anódica)

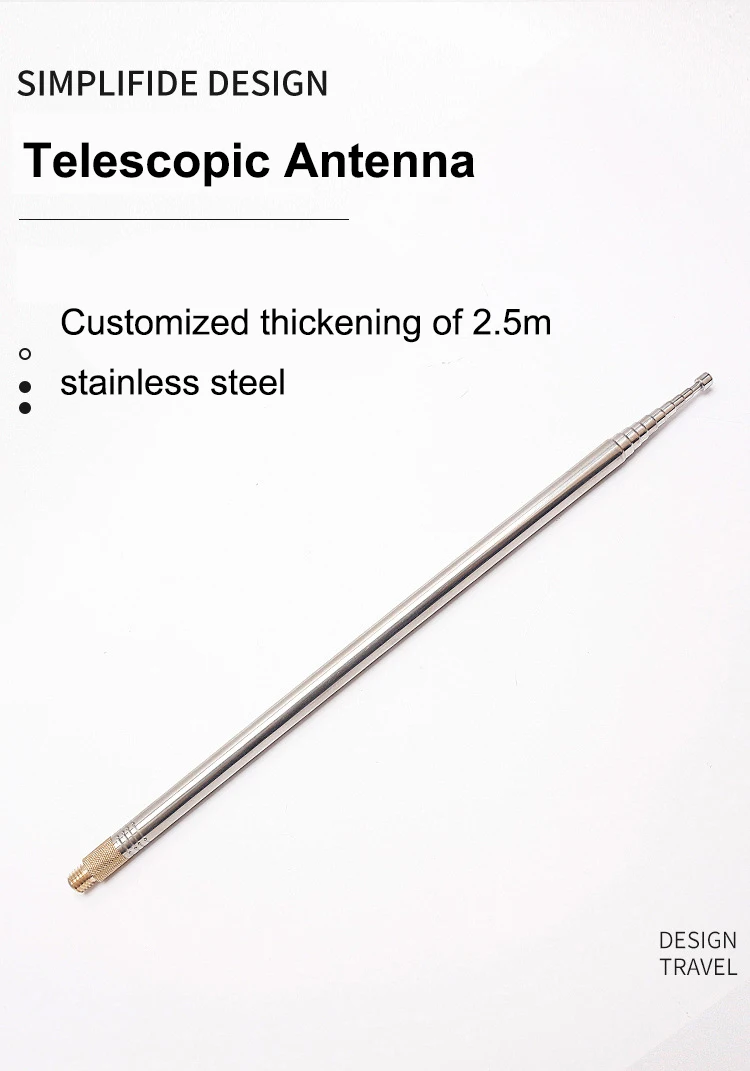

5.Antena superior de varilla de acero inoxidable de 2,5 m 1 (espesada personalizada)
6.Un cable de tierra de malla de 10 hilos (generalmente rasgue 3 cables según sea necesario)

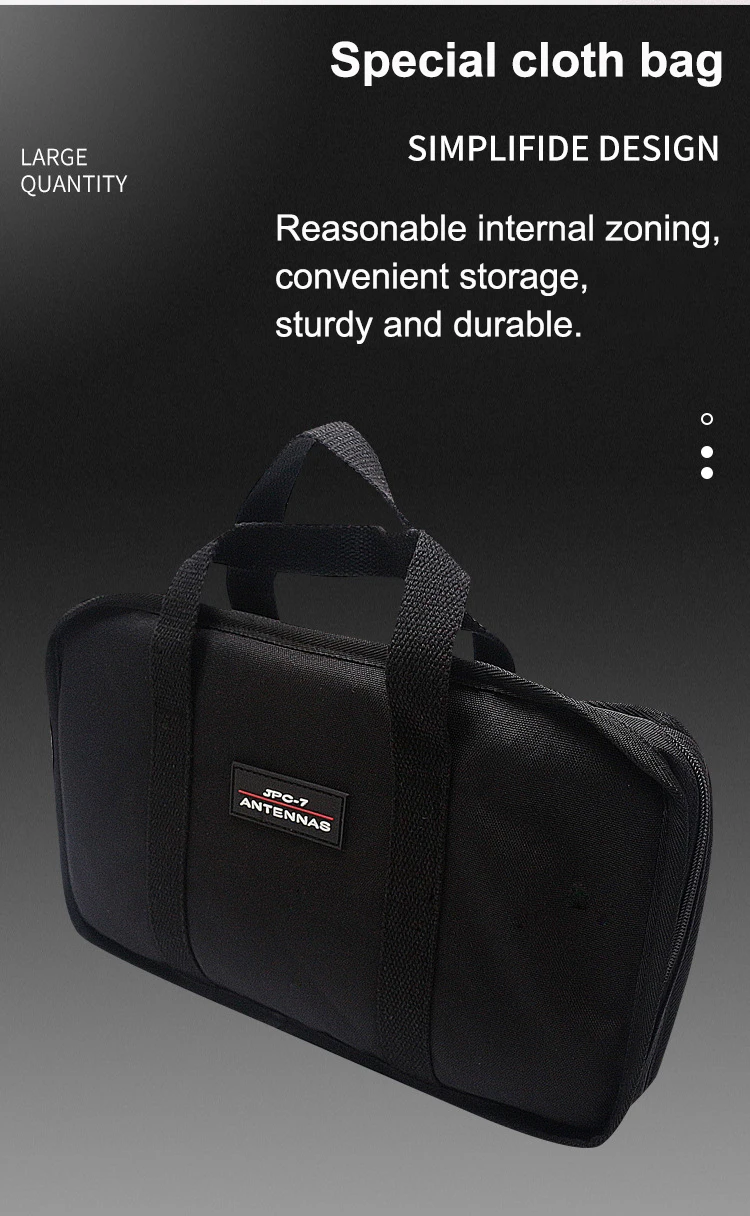

7.Bolsa de tela especial
Nota: No hay alimentador de papel, lo que ahorra energía y no requiere manual en papel.
Medidas preventivas:
1.Coloque el anillo de conexión de la rejilla de conexión a tierra directamente sobre el tornillo del ancla y atorníllelo en la base.Luego hay la base de enlace, cuatro tubos de aluminio, bobinas de inductancia y antenas de varilla en secuencia.
2.En el caso del ajuste de la onda estacionaria y con un medidor de talento, primero encuentre el punto más bajo de la onda estacionaria y vea si la frecuencia de resonancia es alta o baja.Si la frecuencia de resonancia es alta, indica que la antena es corta.Es necesario alargar la antena de varilla o aumentar el número de bobinas de la bobina de inducción.Si es baja, acorte la antena de varilla o reduzca la cantidad de bobinas de la antena de bobina de inducción.
Si no hay un medidor de talento, use el medidor de onda estacionaria incorporado de la estación para configurarlo en modo FM, AM o RTTY, reduzca la potencia de transmisión a aproximadamente 10 vatios, presione el botón de transmisión, ajuste la perilla de radiofrecuencia, busque el punto mínimo de onda estacionaria en cada banda de frecuencia, verifique la frecuencia de resonancia y luego use el método anterior para ajustarla.
3.Cuando utilice la red de puesta a tierra, separe de 3 a 4 piezas.Ajustar el ángulo de la red de conexión a tierra puede cambiar la impedancia de la antena.
Nueva versión de la bobina de inductancia del regulador deslizante
La bobina de inductancia se ha optimizado y la metralla se ha agregado a la original, aumentando la resistencia de la metralla y haciendo que su contacto con la bobina sea más confiable. Esta versión de la antena reemplaza los tornillos y tacos de ajuste de los jpc-7 y pac-12 originales con un ajustador deslizante, lo que hace que ajustar la onda estacionaria sea simple y fácil. No es necesario atornillar los tornillos de ajuste hacia adelante y hacia atrás al ajustar la onda estacionaria. Simplemente use los dedos para deslizar suavemente el control deslizante de ajuste.
