Descripción
Especificaciones de la antena activa GPS/GLONASS:
Número de pieza: GPSGN001-SMA
Especificación de antena dieléctrica
Tamaño
25×25×4mm
Rango de frecuencia
1575-1610MHz
Frecuencia central
1590MHz+/-3MHz
(GPS: 1575,42 Hz, GLONASS: 1602 MHz)
VS.W.R
1.5:1
Atenuación
fo±100MHz 30dB
Impedancia
50 ohmios
Ganancia máxima
3dBic, basado en un plano de tierra de 7×7cm
Ganancia de cobertura
-4dBic a –90°＜0＜+90°(más del 75% de volumen)
Polarización
Circular para diestros (RHCP)
Especificaciones de LNA
Ganancia de LNA
(Sin cable)
28 dB típico
Figura de ruido
1,5 dB
VS.W.R
＜1.65
Voltaje CC
2,7 V-5,0 V ± 0,5 V
Corriente CC
13 mA máx. (5 V CC)
Especificaciones mecánicas
Peso
200 g

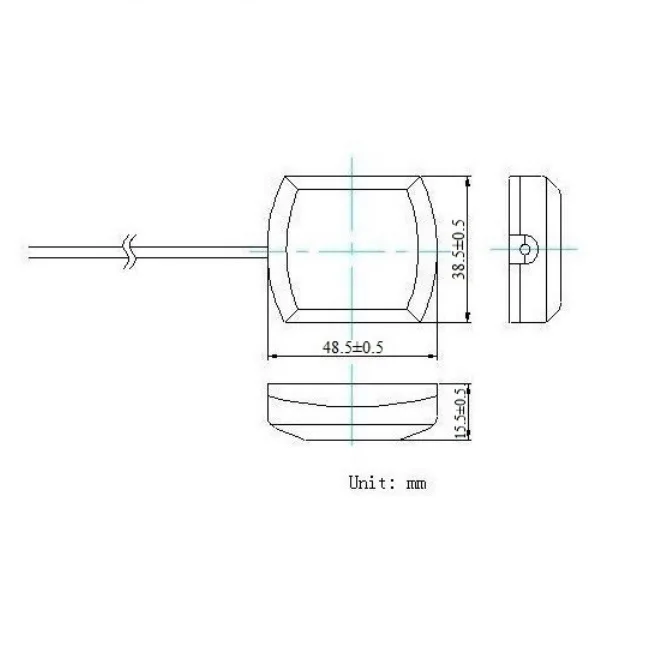

Tamaño
48,5x38,5x15,5mm
Cable
Cable RG174 de 3m

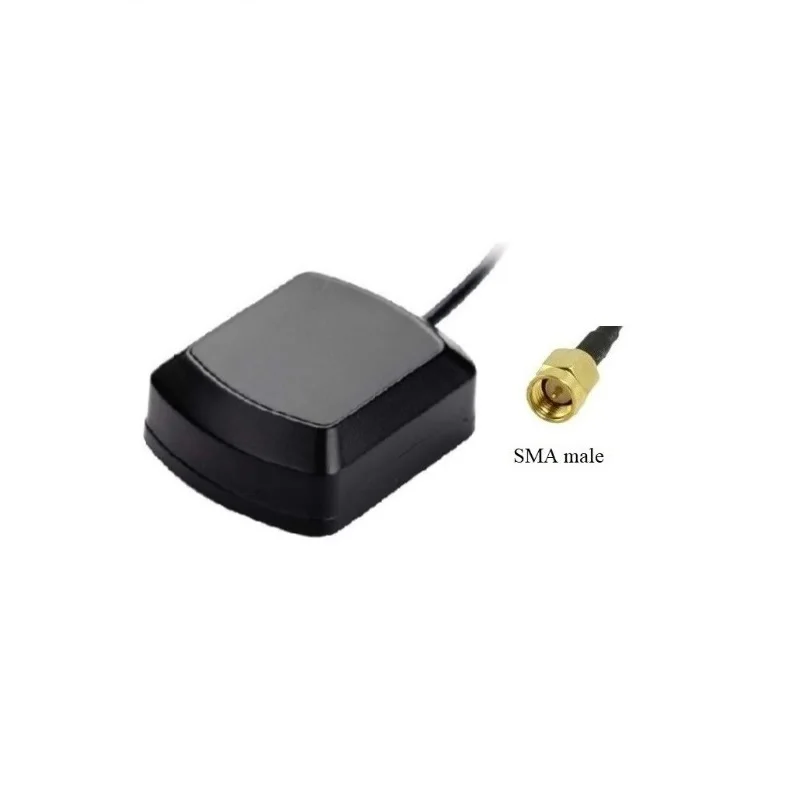

Conector
SMA macho recto
Otro cable
RG316, LMR100 u otros
Otra longitud del cable
50cm, 100cm, 200cm, 4m, 5m u otros
Otro conector
SMB, FAKRA, FME, MCX, MMCX, BNC, TNC u otros
Montaje
Magnético o Adhesivo
Vivienda
ABS negro
Especificación ambiental
Temperatura de trabajo
-40℃~+85℃
Vibración
Barrido sinusoidal 1g (0-p), 10~50~10Hz cada eje
Humedad
95%~100%RH
Resistente al agua
IP67
