Descripción

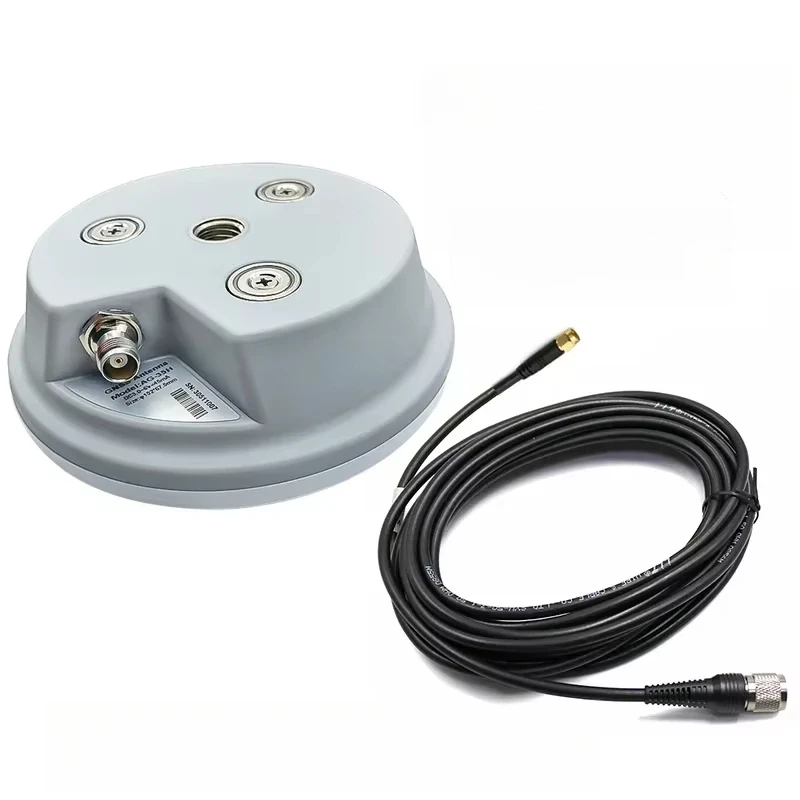

AG30 es una antena de medición GNSS multifrecuencia multisatélite que admite la recepción de señal de navegación por satélite de banda de frecuencia Beidou II, GPS y GLONASS L1/L2. Puede ser ampliamente utilizado en ocasiones de navegación y posicionamiento de alta precisión, como topografía y mapeo geodésico, topografía oceanográfica, agricultura de precisión y monitoreo de deformaciones. La parte inferior del producto está equipada con 3 imanes y una tuerca grande estándar 5/8-11 para una fácil instalación.
El diseño de múltiples puntos de alimentación garantiza la polarización circular a diestros y el rendimiento del centro de fase, reduciendo el impacto de los errores de medición;
La ganancia de la Unidad de antena es alta y el efecto de recibir señales de satélite en ángulos de elevación bajos es bueno, asegurando que el número de satélites disponibles en el sistema sea suficiente;
El amplificador de bajo ruido adopta la tecnología de prefiltro para suprimir eficazmente las señales de interferencia fuera de banda y mejorar la fiabilidad del sistema;
La protección IP67 de la carcasa proporciona una garantía para que la antena funcione en el campo durante mucho tiempo.
Principales indicadores técnicos (típicos)
Arquitectura de parche: doble alimentación de cuatro puntos, Parche de capa de señal
Bandas de señal de posicionamiento compatibles:
GPS:L1/L2/L5
BDS:B1/B2/B3
GLONASS:G1/G2/G3
Galileo:El/E5a/E5b/E6
Banda L
Ganancia máxima *:≥ 5.0dBi @ Fc
Polarización: RHCP
Relación axial @ CENIT: ≤ 1,5 dB
Cobertura azimutal: 360 °
Impedancia: 50 ohm
Precisión fase-Centro: ≤ 2,0mm
Repetibilidad del centro de fase: ≤ 1,0mm
LNA
Rango de frecuencia: 1164MHz ~ 1300MHz/1525MHz ~ 1621MHz
Ganancia LNA *:40 ± 2,0 dB (Typ. @ 25 °C)
Variación de retardo de grupo: ≤ 5ns
Figura de ruido *:≤ 2,0 dB @ 25 °C, tipo (prefiltrado)
VSWR de salida: ≤ 1,8: 1 tipo. 2,0: 1max
Voltaje de funcionamiento: 3,0 ~ 16,0 V DC
Corriente de funcionamiento: ≈ 45mA
Mecánica y ambiental
Dimensión: Φ 152mm * 67,5mm
Conector: TNC (hembra)
Base: PC + PBT
Temperatura de funcionamiento:-40 ℃ ~ + 85 ℃
Temperatura de almacenamiento:-45 ℃ ~ + 85 ℃
Humedad: 95% sin condensación
Impermeable: IP67
