Descripción
Características técnicas
Ø La adopción del diseño de múltiples puntos de alimentación garantiza la correcta polarización circular y el rendimiento del centro de fase y reduce la influencia del error de medición;
Ø La unidad de antena tiene una alta ganancia, lo que tiene un buen efecto en la recepción de señales satelitales de ángulo de bajo elevación y garantiza que el número de satélites disponibles para el sistema sea lo suficientemente grande;
Ø amplificador de bajo ruido que utiliza tecnología de prefiltro, inhibe eficazmente las señales de interferencia fuera de banda y mejora la confiabilidad del sistema;
Ø Shell de protección IP67, para el trabajo prolongado de la antena en el campo proporciona garantía.
Principales indicadores técnicos (típica)
线Antena
Arquitectura de parches
Parche doble apilado de alimentación de cuatro puntos
Bandas de señal de posicionamiento admitidas
GPS: L1/L2/L5;
BDS: B1/B2/B3;
GLONASS:G1/G2/G3;
Galileo:El/E5a/E5b/E6
Banda L
Ganancia máxima*
≥5,0dBi@Fc
Polarización
极(RHCP)
Relación Axial@zenith
≤1,5 dB
Cobertura de azimut
360°
Impedancia
50 ohmios
Precisión del centro de fase
≤2,0 mm
Repetibilidad del centro de fase
≤1,0 mm
低噪声放大器LNA
工频Rango de frecuencia
1164MHz~1290MHz
1525MHz~1615MHz
低噪放增Ganancia LNA*
40±2,0 dB (típico.@25°C)
Variación del retraso del grupo
≤10ns
噪声Figura de ruido*
≤2,0 dB a 25°C, tipo.(Prefiltrado)
输Salida VSWR
≤1,8:1 tipo.2,0: 1 máximo
工电压Voltaje de funcionamiento
3,0 ~ 6,0 V CC
工Corriento de funcionamiento
≈45mA
机械结构与环境特性
Mecánicos y Medio Ambiente

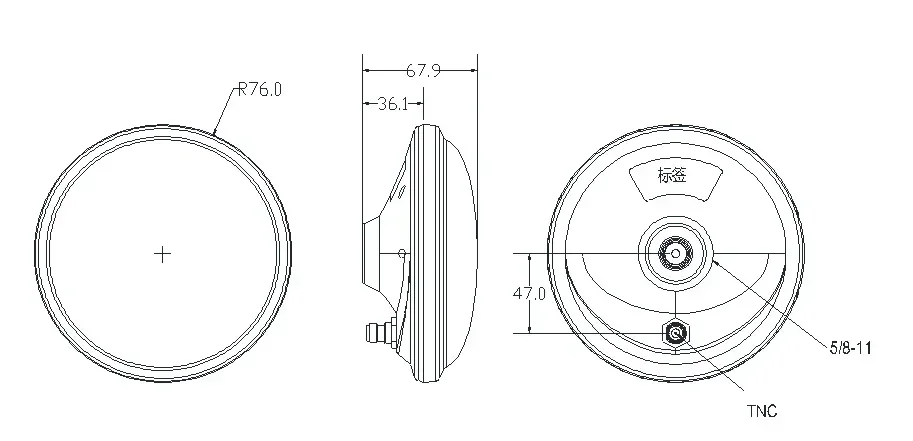

tamaño线Dimensión
Φ152 mm * 67,9 mm
频输接口Conector
TNC (Hembra)

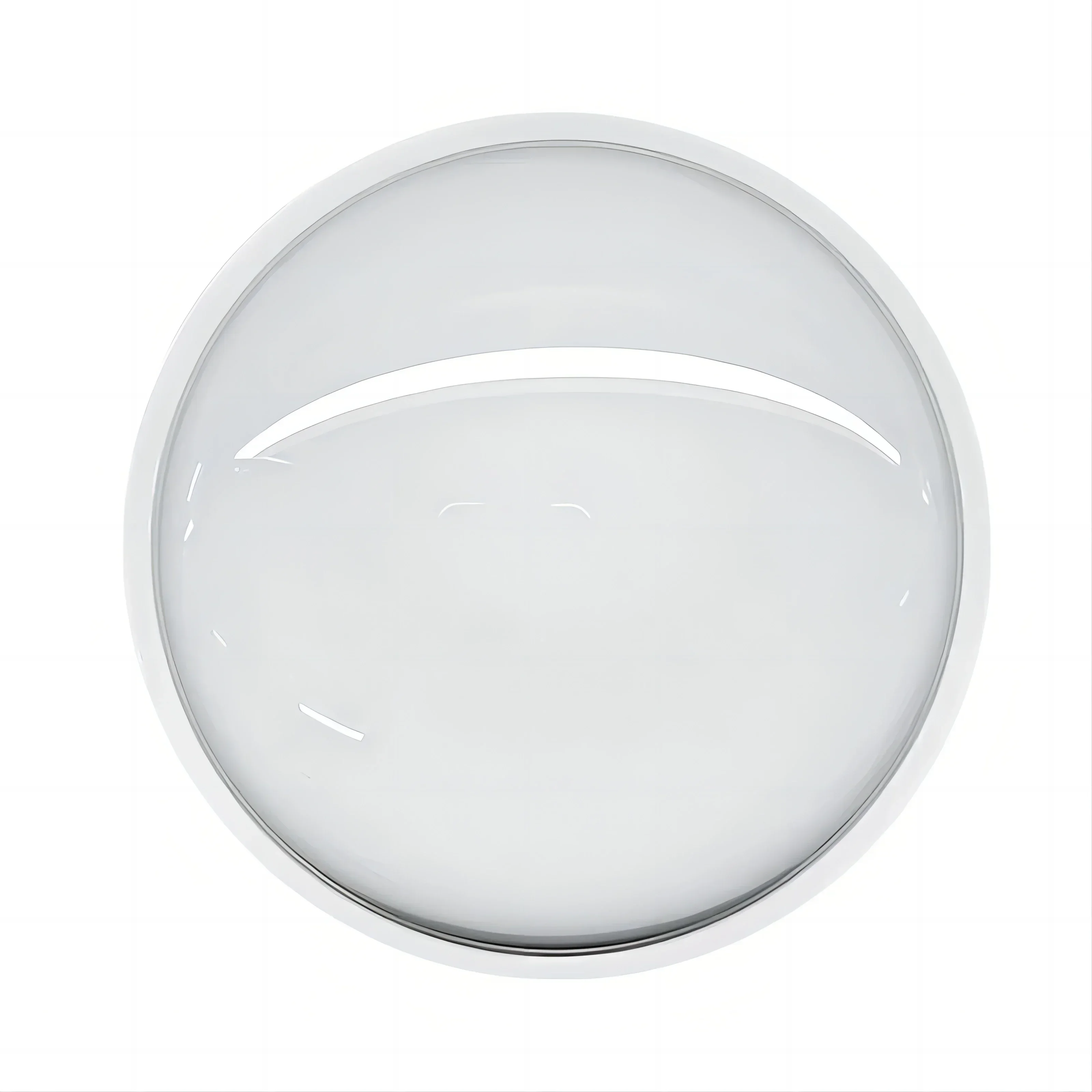

线Radome
PC+PBT
产品Peso
≈350g
装Método de fijación
5/8-11
工Temperatura de funcionamiento
－40℃～＋85℃
存Temperatura de almacenamiento
－45℃～＋85℃
Humedad
95% sin condensación
水Impermeable
IP67
