Descripción
Parámetros del producto

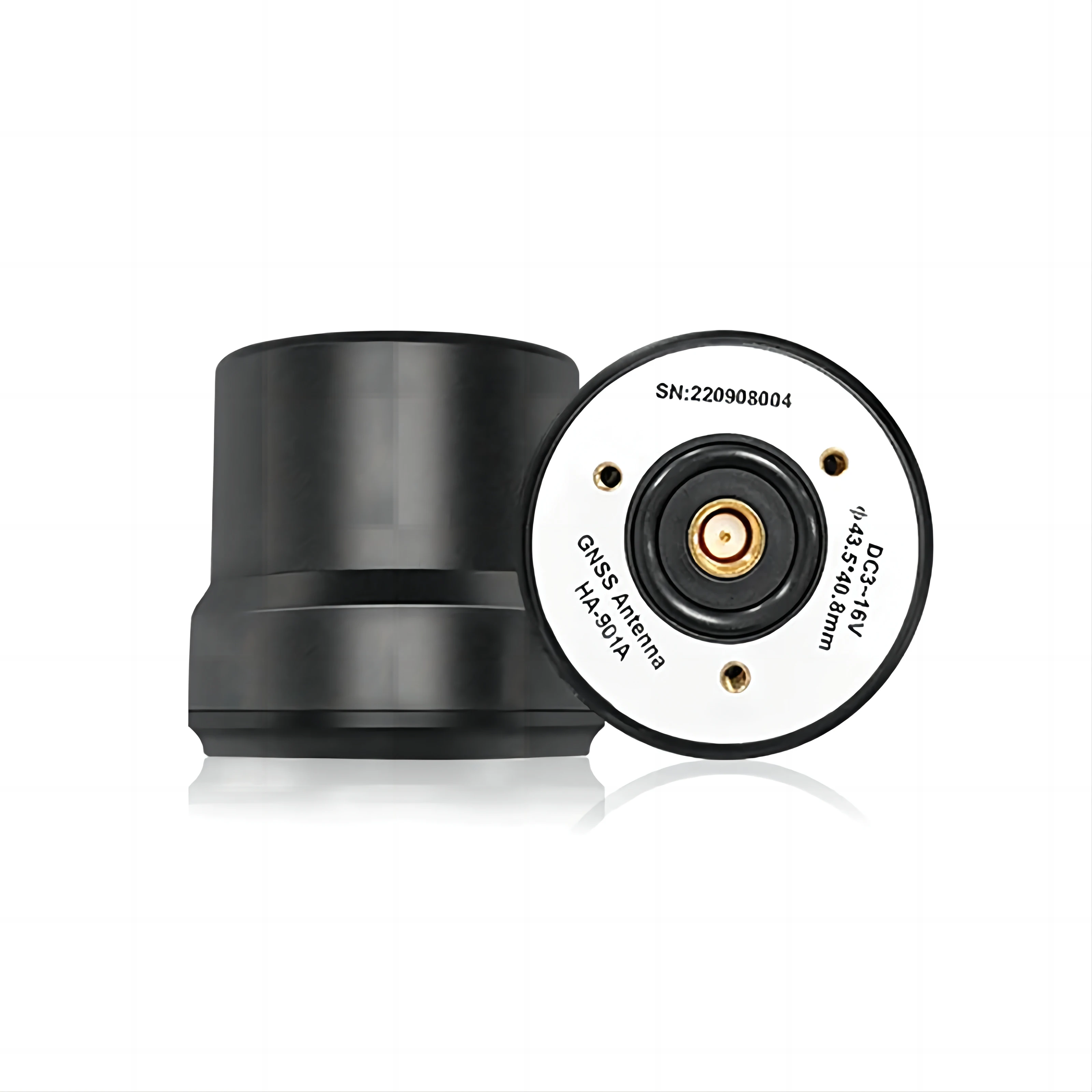

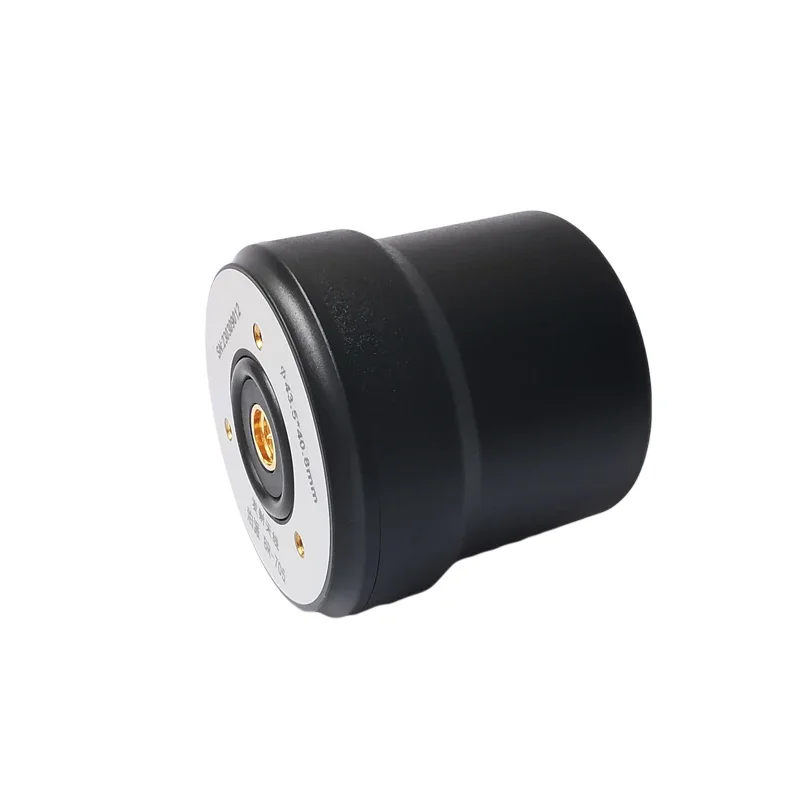

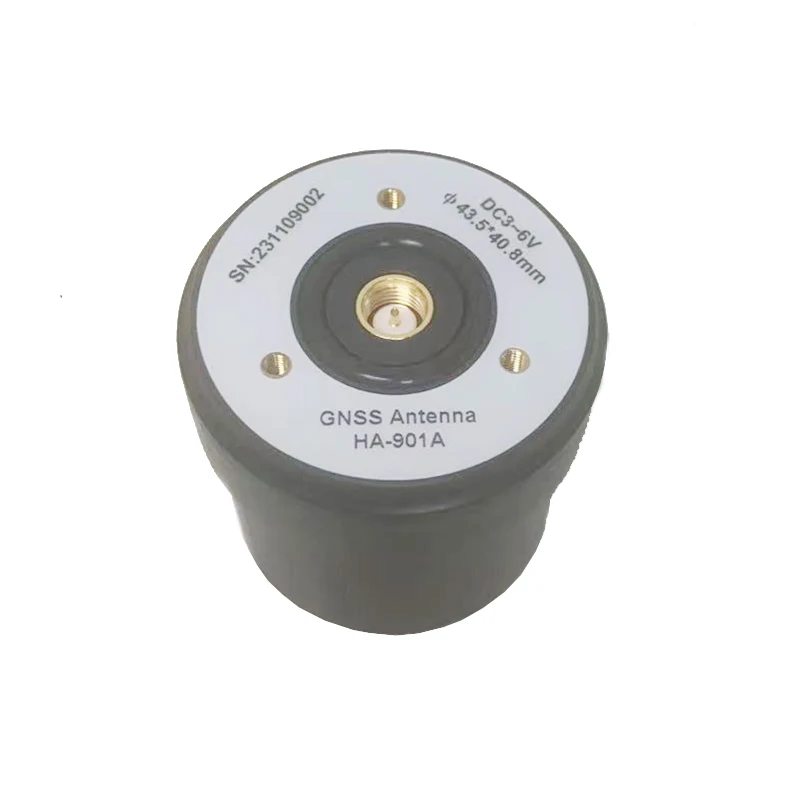

La antena HA-901 GNSS adopta la tecnología de alimentación múltiple de brazo múltiple y admite la recepción de señal de navegación por satélite L1, L2/L5 y banda L para Beidou de segunda generación, GPS, GLONASS, y sistemas GALILEO. Está equipado con un filtro multinivel y un amplificador de bajo ruido, con una buena supresión fuera de banda y una fuerte capacidad antiinterferencia, lo que garantiza un funcionamiento normal en entornos electromagnéticos hostiles. Cumple con los requisitos actuales de compatibilidad multisistema y medición de alta precisión.
Aplicación del producto
La antena HA-901 GNSS adopta la tecnología de alimentación múltiple de brazo múltiple y admite la recepción de señal de navegación por satélite L1, L2/L5 y banda L para Beidou de segunda generación, GPS, GLONASS, y sistemas GALILEO. Está equipado con un filtro multinivel y un amplificador de bajo ruido, con una buena supresión fuera de banda y una fuerte capacidad antiinterferencia, lo que garantiza un funcionamiento normal en entornos electromagnéticos hostiles. Cumple con los requisitos actuales de compatibilidad multisistema y medición de alta precisión.
Características técnicas
El uso de la tecnología en espiral multibrazo garantiza la polarización circular diestra y el rendimiento del centro de fase, reduciendo el impacto de los errores de medición;
La Unidad de antena tiene las características de alta ganancia y pequeña ganancia de vuelco, lo que es bueno para recibir señales de satélite de baja elevación;
Exquisito bajo ruido, amplificación de alta ganancia y excelente supresión fuera de banda;
Tamaño pequeño, peso ligero, fácil de transportar e instalar.
Principales indicadores técnicos (típicos)
Arquitectura del parche: Quadrifilar Helix
Bandas de señal de posicionamiento compatibles
GPS: L1/L2/L5
GLONASS: L1/L2/L3
BDS: B1/B2/B3
Galileo: E1/E5/E6
Banda L
Ganancia máxima *:≥ 2,5 dBi
Polarización: RHCP
Relación axial @ CENIT: ≤ 1,5 dB
Cobertura azimutal: 360 °
Impedancia: 50 ohm
LNA
Rango de frecuencia: 1164MHz ~ 1278MHz/1525MHz ~ 1615MHz
Ganancia LNA *:35 ± 3,0 dB (Tipo. @ 25 °C)
Variación de retardo de grupo: ≤ 5ns
Figura de ruido *:≤ 1,5 dB @ 25 °C , Typ.
Salida VSWR:≤ 1,8: 1 tipo. 2,0: 1max
Voltaje de operación: 3,0 ~ 6,0 V DC
Corriente de funcionamiento: ≤ 45mA
Mecánica y ambiental

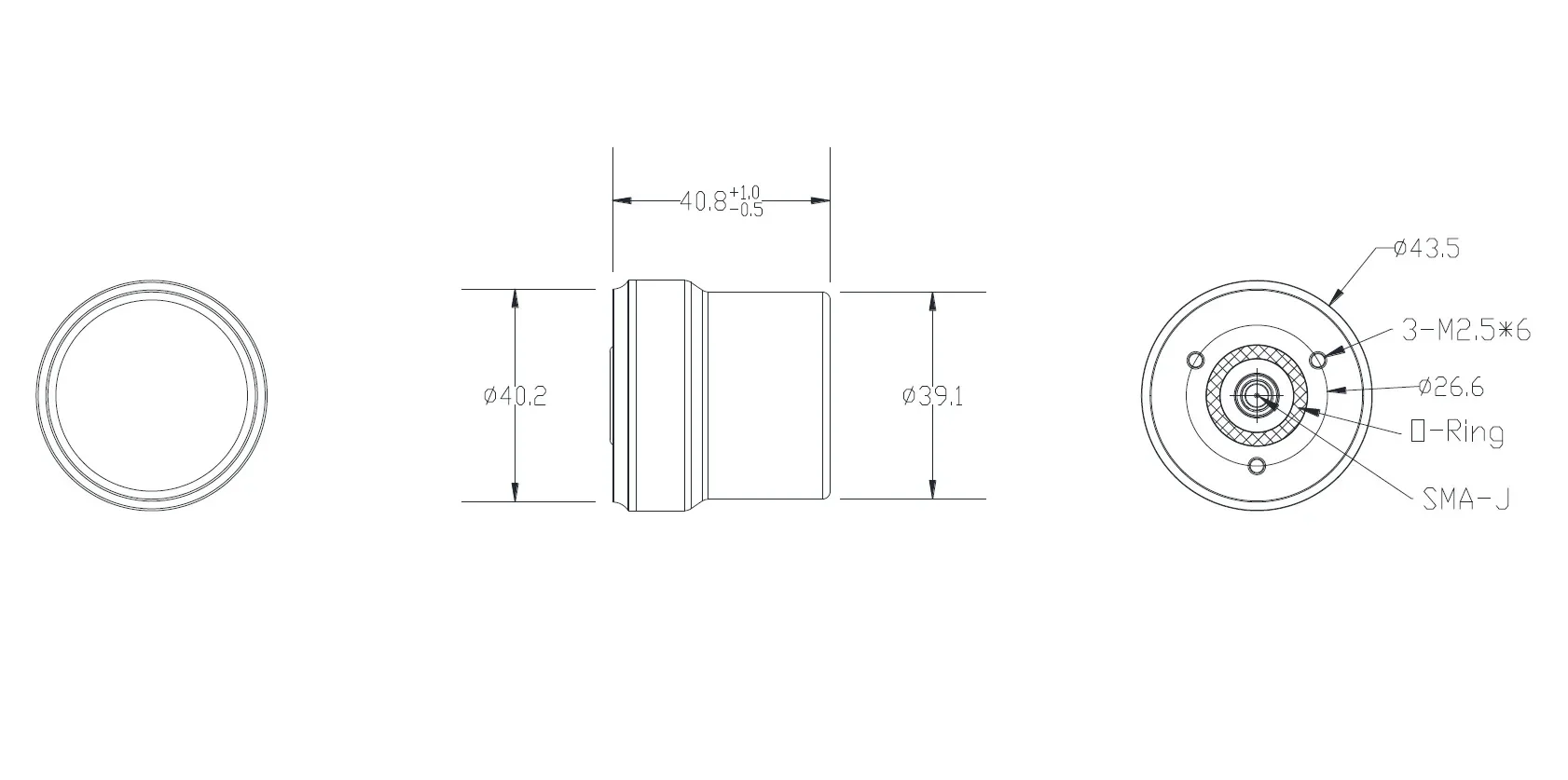

Dimensión: Φ 40,8mm * 40,2mm
Conector: SMA-J
Cúpula: ABS + PC
Temperatura de funcionamiento:-40 ℃ ~ + 85 ℃
Temperatura de almacenamiento:-45 ℃ ~ + 85 ℃
Humedad: 95% Sin condensación
Impermeable: IP67
