Descripción
Antena
Arquitectura de parches
Doble alimentación, parche doble apilado

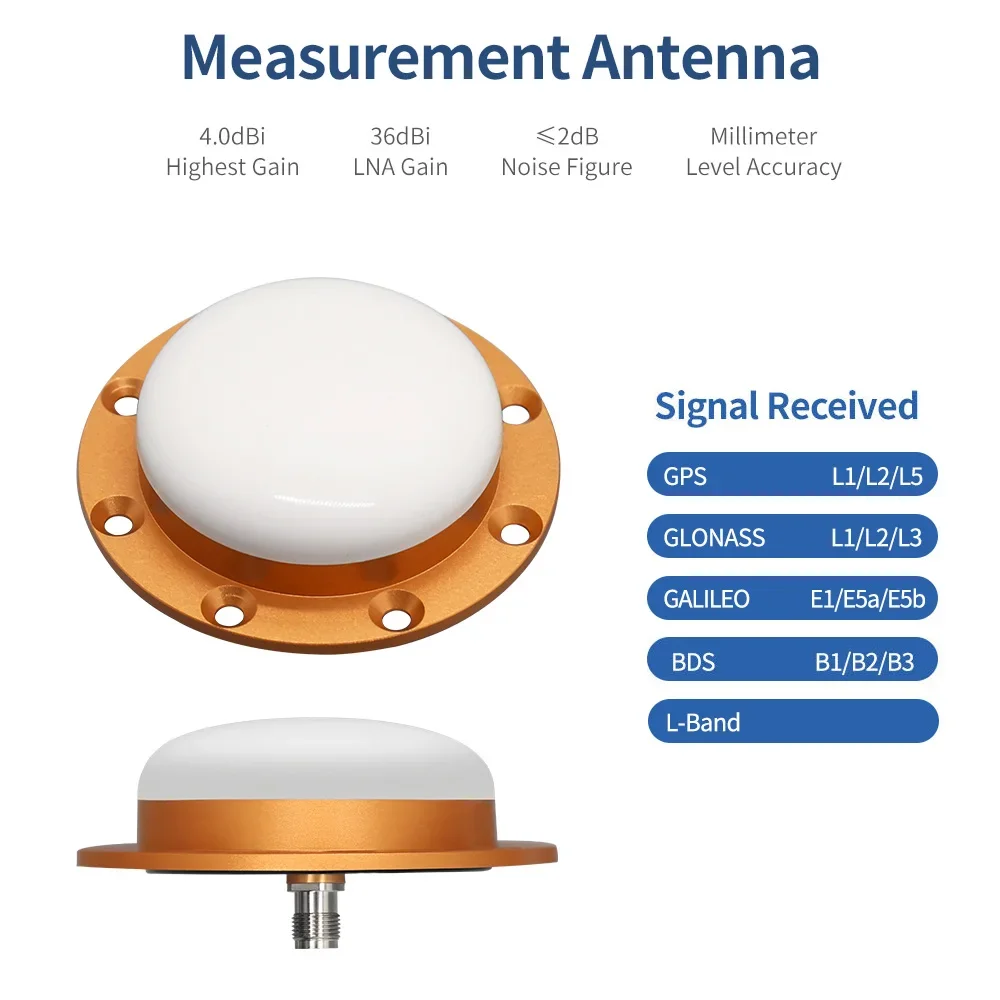

Bandas de señal de posicionamiento compatibles
GPS:L1/L2/L5;
BDS:B1/B2/B3;
GLONASS:G1/G2/G3;
Galileo:El/E5a/E5b
Banda L
Ganancia máxima *
≥ 4.0dBi @ Fc, con plano de tierra de 100mm
Polarización
RHCP
Relación axial @ CENIT
≤ 1,5 dB
Cobertura azimut
360°
Impedancia
50 ohm
LNA
Rango de frecuencia
1164MHz ~ 1286MHz , 1525MHz ~ 1615MHz;
Ganancia LNA *
38 ± 3,0 dB (tipo. @ 25 °C)
Figura de ruido *
≤ 2,0 dB a 25 °C , Typ.(Prefiltrado)
Salida VSWR
≤ 1,5: 1 tipo. 1,8: 1max
Voltaje de operación
3,0 ~ 6,0 V DC
Operación actual
≤ 50mA
Protección circuito ESD
Descarga de aire 15KV
Rechazo fuera de banda
L5/E5/L2/G2/B2
55dB
30dB
1350MHz: 45dB
L1/E1/B1/G1
40dB
1690MHz: 40dB
1730MHz: 45dB
Mecánica y ambiental

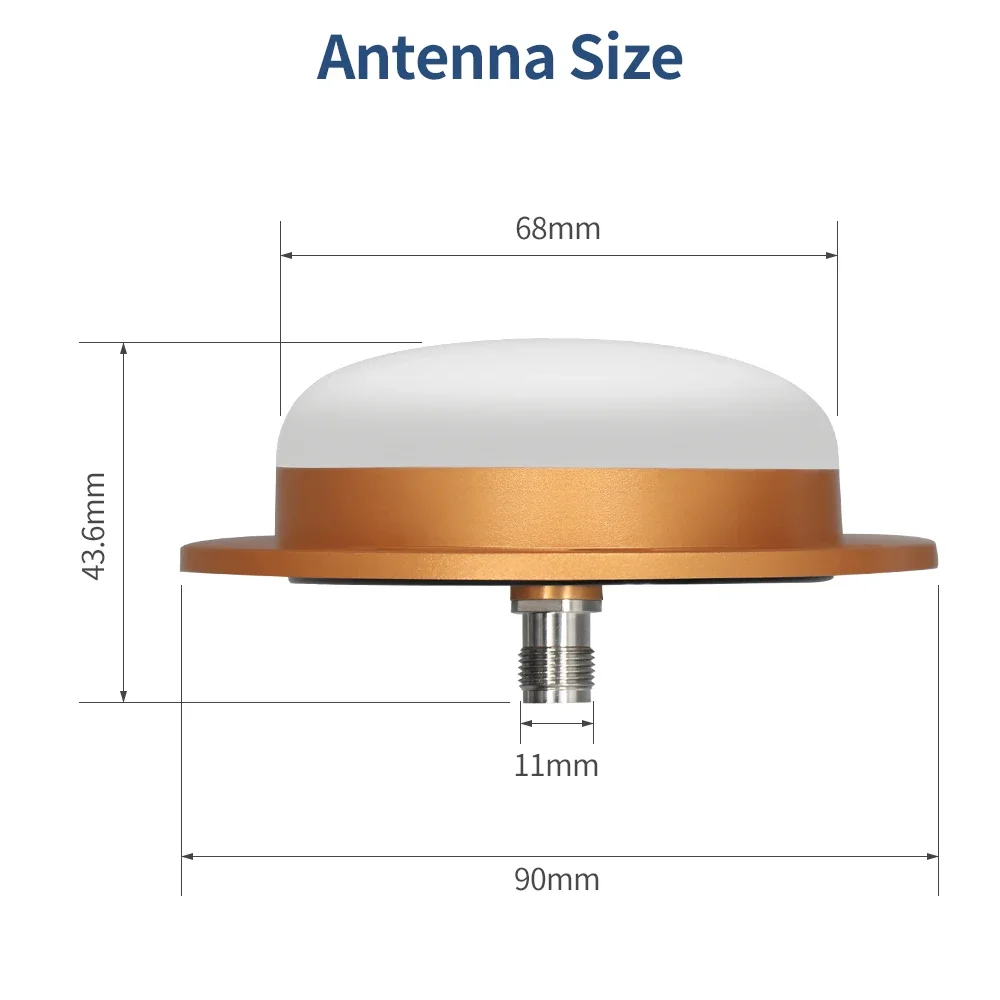

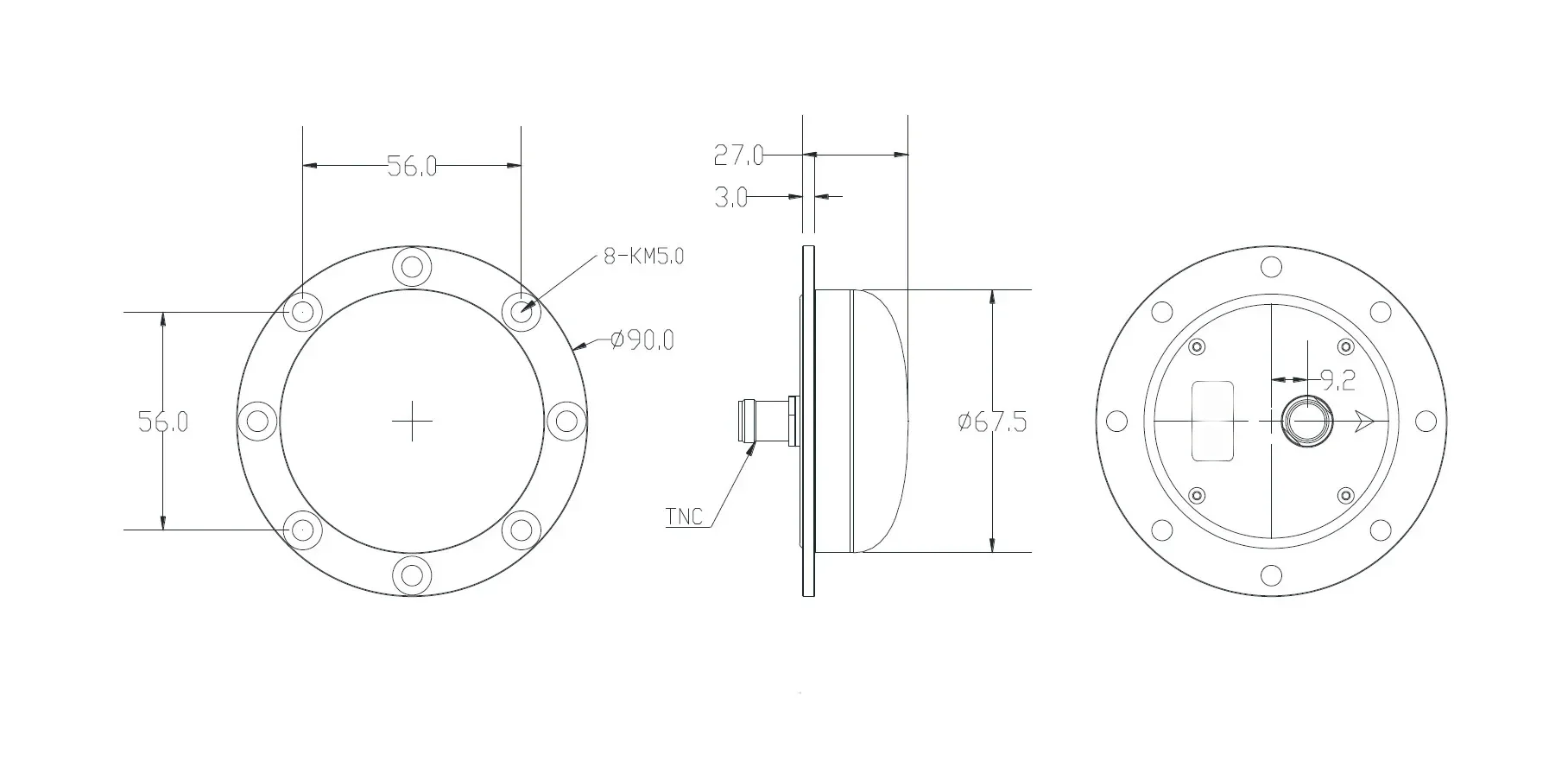

Dimensión

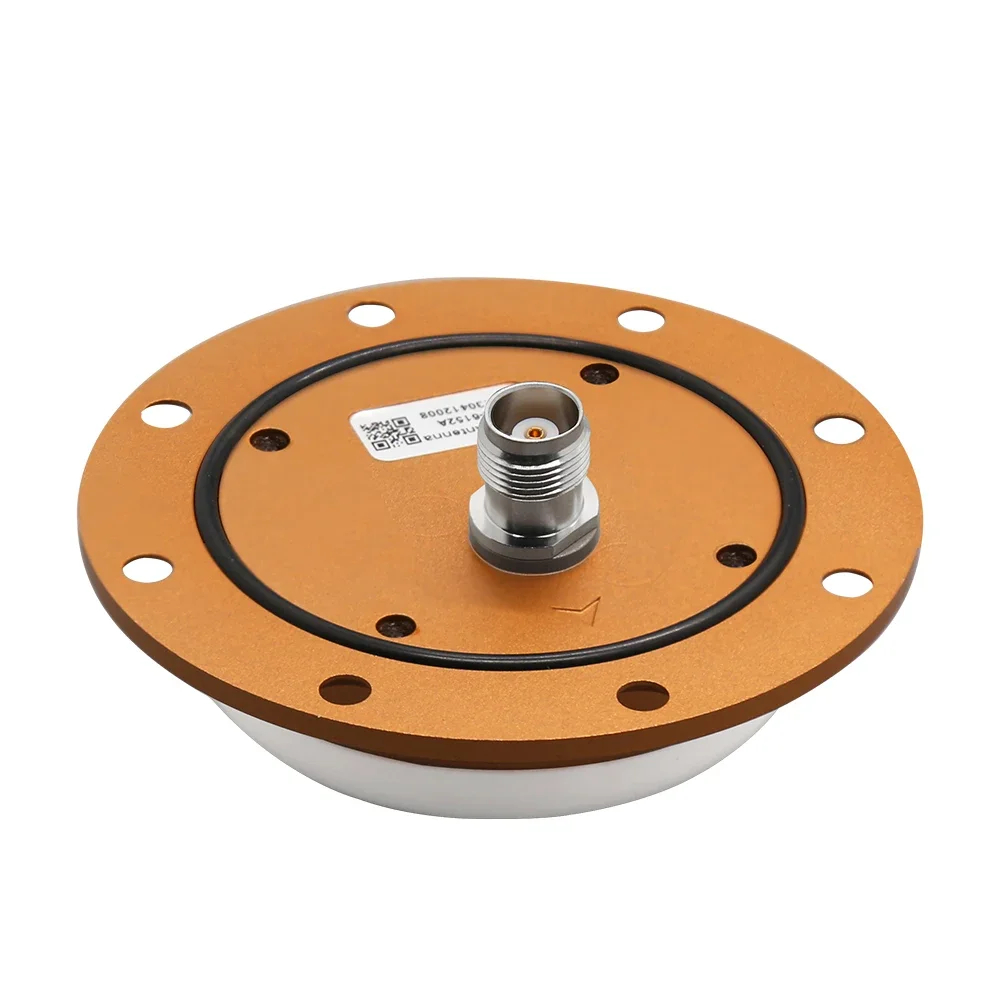

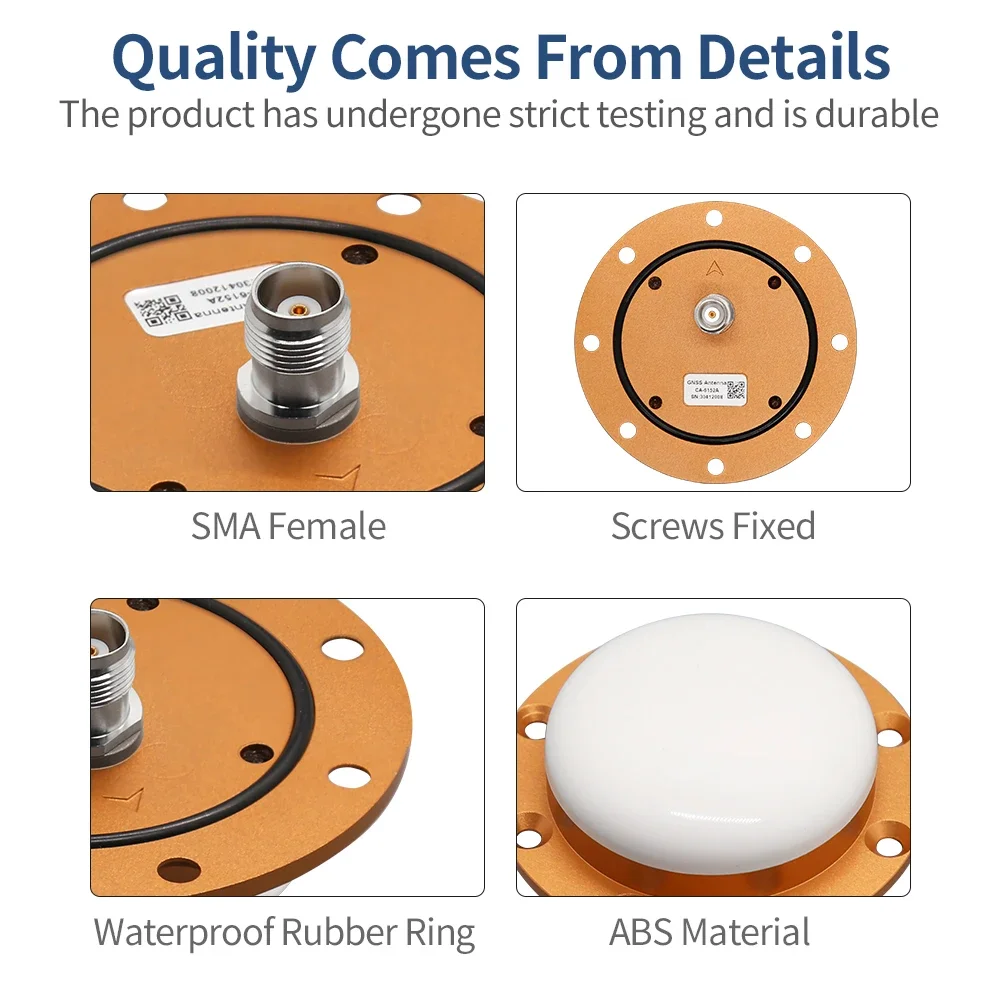

Conector
TNC (hembra)

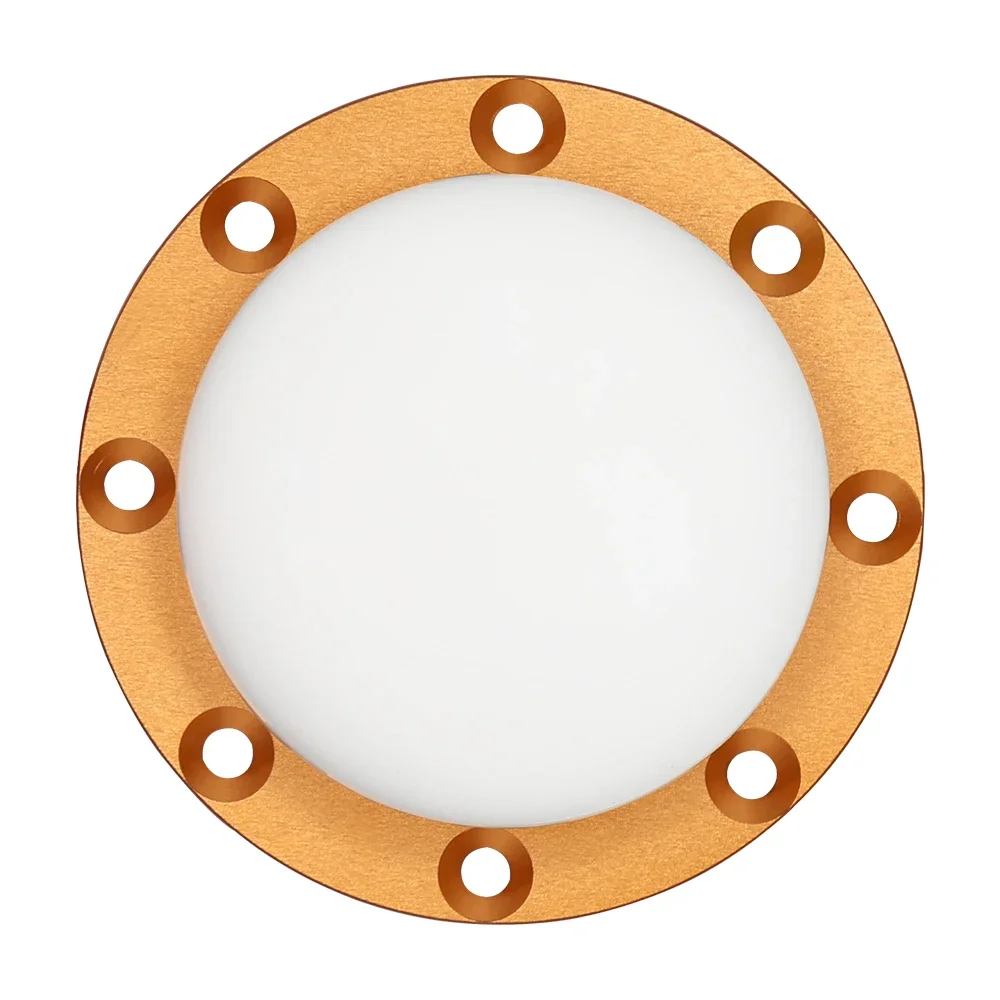

Radomo
ABS + PC
Base
Aleación de aluminio 6061-T6
Peso
≈ 150g
Método de fijación
Cuatro orificios para tornillos
Temperatura operativa
－40℃～＋85℃
Almacenamiento Temp
－45℃～＋85℃
Humedad
95% sin condensación

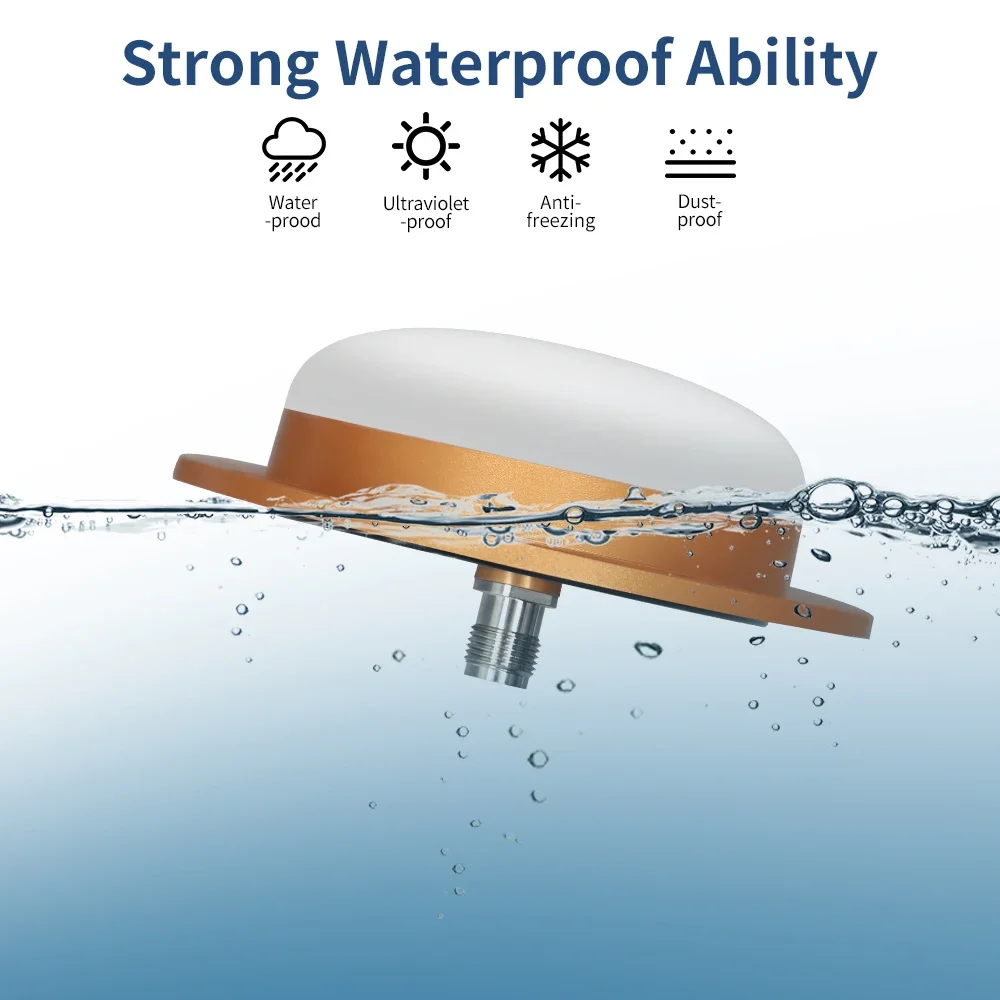

Impermeable
IP67 esperado
Vibración
3 ejes, barrido=15 min, barrido de 10 a 200Hz: 3G
Choque
Eje vertical: 50G, otros ejes: 30G
Observación: * 1. La ganancia máxima y la frecuencia con el tamaño del plano de tierra cambiarán. * 2. La ganancia LNA no incluye la pérdida del cable coaxial.
产品ching. (± 0,3mm)
