Descripción
Característica:
1. Rendimiento mejorado:Esta antena de bucle magnético pequeña activa compacta está diseñada para ofrecer resultados óptimos. Con un rango de frecuencia de 50kHz a 500MHz, proporciona excelentes capacidades de recepción para una amplia gama de señales.
2. Componentes de alta calidad:Si bien la antena de bucle activo de radio de onda corta no incluye una fuente de alimentación lineal de 12V, se recomienda comprar una fuente de alimentación de alta calidad por separado. Esto asegurará que la antena funcione de la mejor manera y maximice el rendimiento.

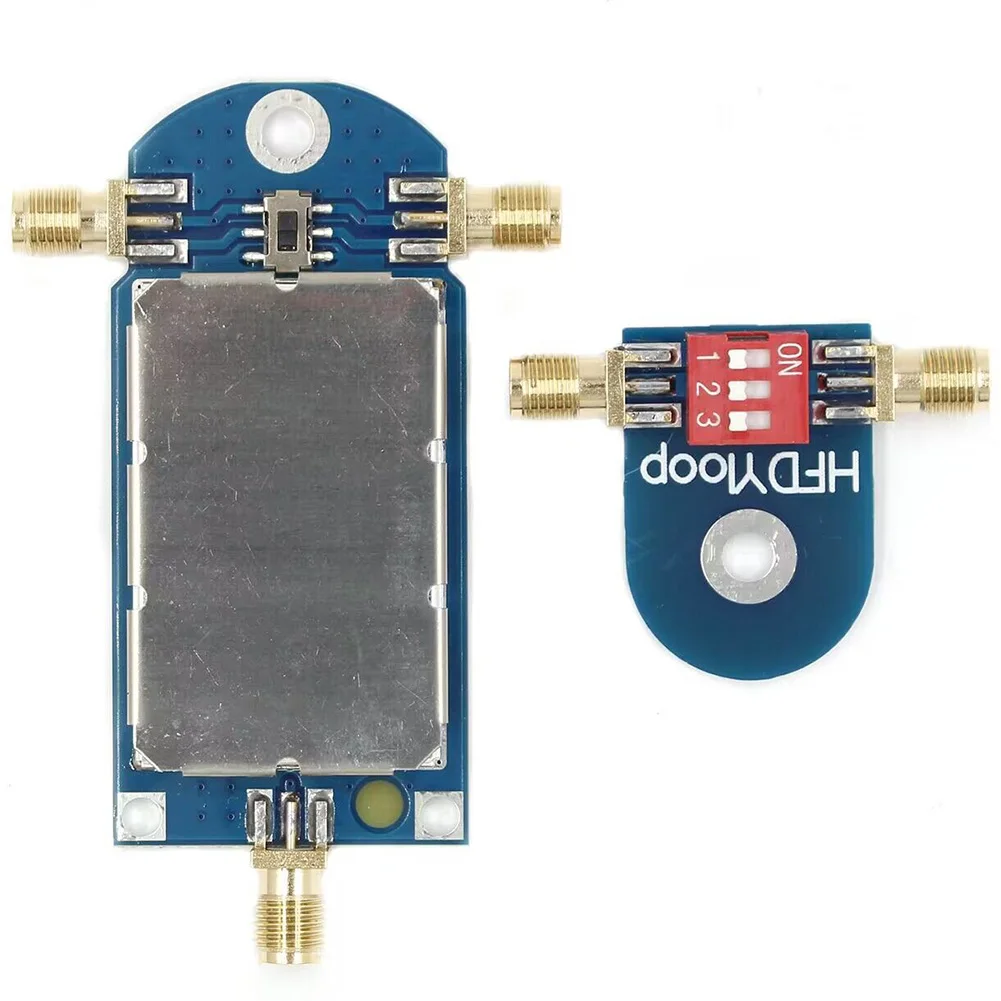

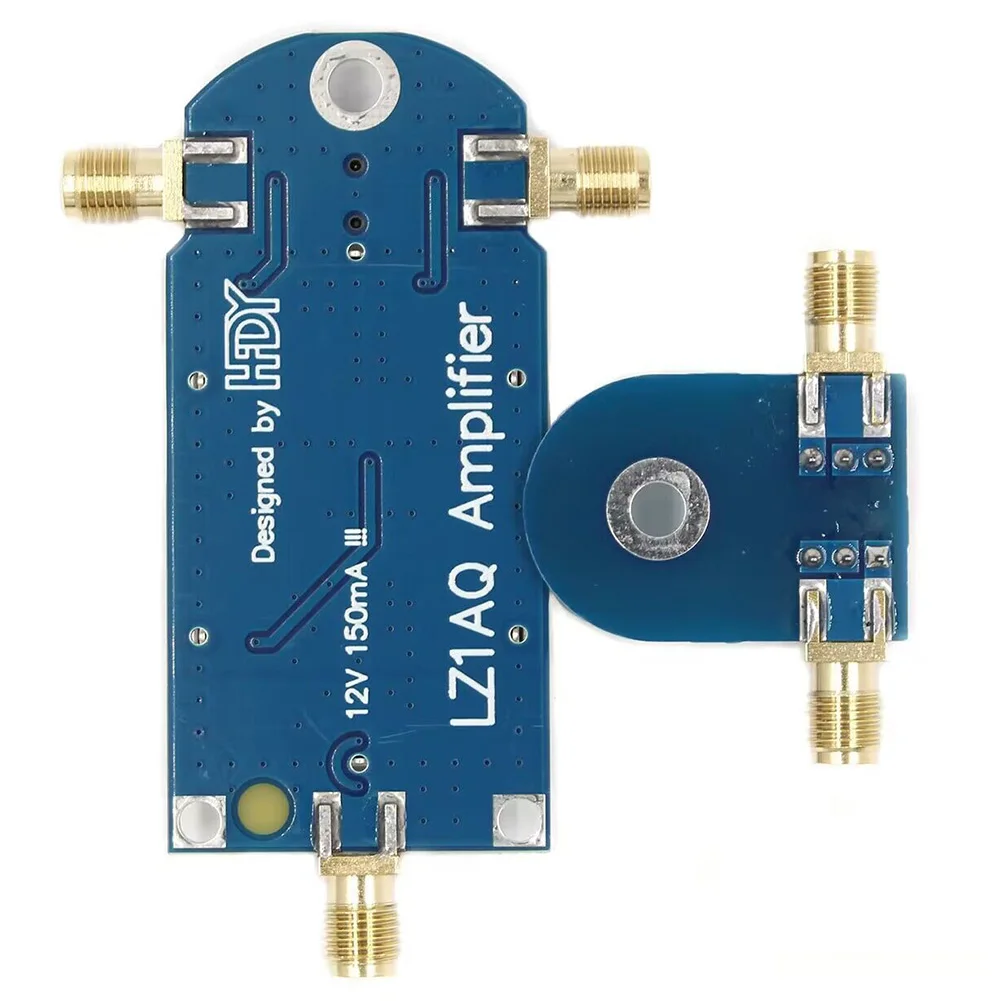

3. Diseño versátil: TLa antena de radio de banda completa consiste en una placa de puente superior, una placa amplificadora de bucle pequeño, una bobina de bucle pequeño, una línea de alimentación y una fuente de alimentación lineal de 12V. La Placa de puente superior y el bucle pequeño cuentan con placas amplificadoras conmutables, lo que permite diferentes configuraciones para satisfacer sus necesidades.
4. Ganancia de señal mejorada:El bucle Mobius dentro de la estructura activa de la antena de bucle magnético pequeño proporciona una ganancia de voltaje dos veces mayor que un bucle regular, mejorando la recepción de la señal. El bucle de protección reduce eficazmente las interferencias causadas por los campos eléctricos circundantes, como la descarga estática. El bucle no blindado ofrece una estructura simplificada.
5. Fácil Instalación y modificación:La pequeña antena activa de bucle magnético se puede reemplazar fácilmente con cables más gruesos, simplificando las modificaciones de tamaño. Su estructura sencilla y su cómodo proceso de instalación lo hacen fácil de usar y accesible para todos.
Especificación:
Esta pequeña antena de bucle funciona con todas las radios, SDR, estaciones de radio, receptores. no te defraudará Poseerla, ¡ven y experimenta!
Vídeo de prueba: https://www.youtube.com/watch?v=3vwhyiq9w8w&t=711s

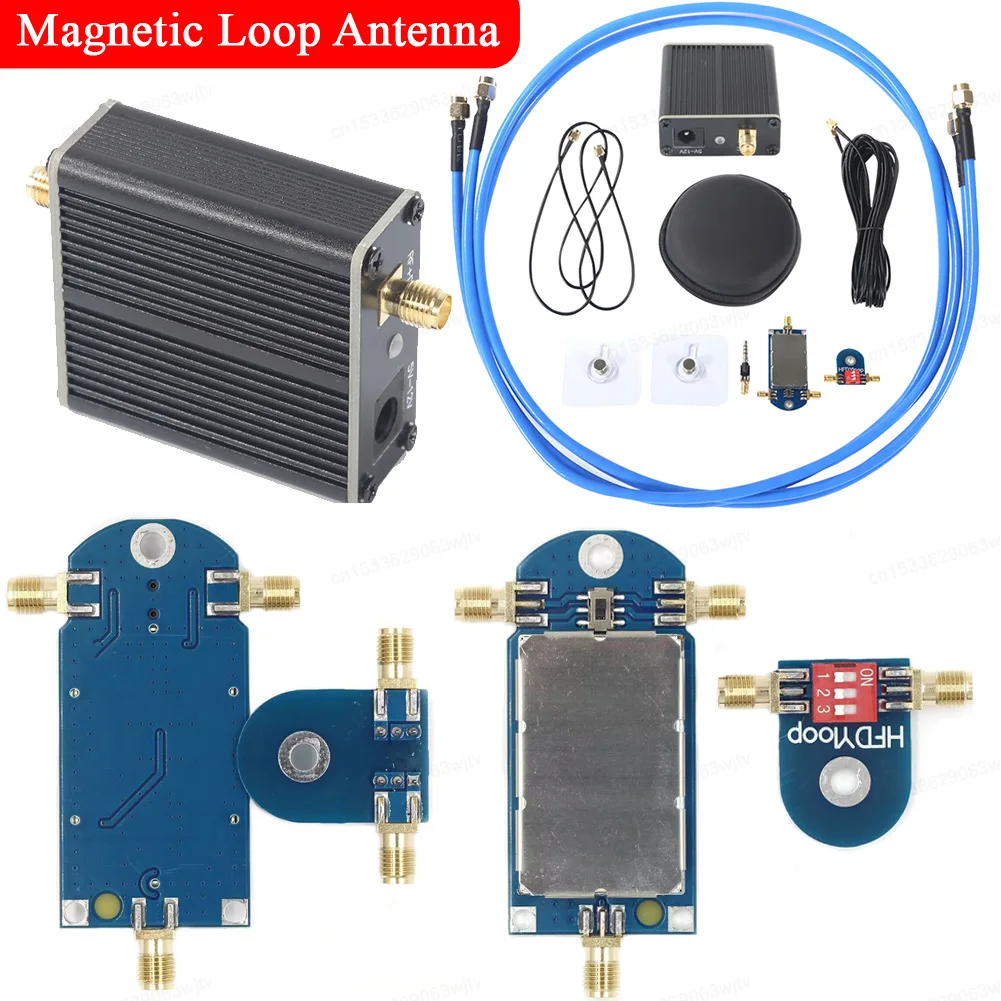

La antena de bucle pequeño (hfdloop) es una antena receptora activa de campo magnético de bucle de banda completa de tamaño pequeño, rango de frecuencia de recepción de 50kHz a 500MHz, consiste principalmente en la placa de puente superior, placa amplificadora de bucle pequeño, bobina de bucle pequeño, alimentador, línea de alimentación y fuente de alimentación lineal de 12V, De los cuales la placa de puente superior y la placa de amplificador de bucle pequeño tienen varios conjuntos de interruptores, ajustando la posición de los interruptores se puede lograr mediante la antena de bucle pequeño de diferentes estructuras, de los cuales el bucle Mobius puede lograr la antena de bucle pequeño normal, el bucle Mobius puede lograr la antena de bucle pequeño normal. El anillo Mobius puede lograr el doble de ganancia de voltaje que un anillo pequeño normal; el anillo de blindaje de campo eléctrico puede reducir eficazmente la interferencia causada por el campo eléctrico del entorno circundante, como la descarga electrostática, etc.; la estructura del anillo sin blindaje es simple, Y el Pequeño anillo en su conjunto puede ser reemplazado por un cable más grueso, el tamaño de la modificación es simple y fácil de configurar.
Indicadores técnicos de antena de anillo pequeño:
Rango de frecuencia de recepción: 50kHz a 500MHz
Ganancia: 17dB @ 10MHz
Ruido de salida: -125dBm(@ 10MHz, BW=100Hz)
P1dB: + 15,5 dBm a 10MHz
OIP3: + 38dBm a 10MHz
Voltaje de alimentación: 9V a 12V
Corriente de alimentación: 130mA a 150mA
Interfaz de antena: SMA(M)
Conector de salida: SMA(F)
Modelo de cable coaxial de anillo pequeño: RG402
Pérdida del cable coaxial de anillo pequeño: 0.145dB/m

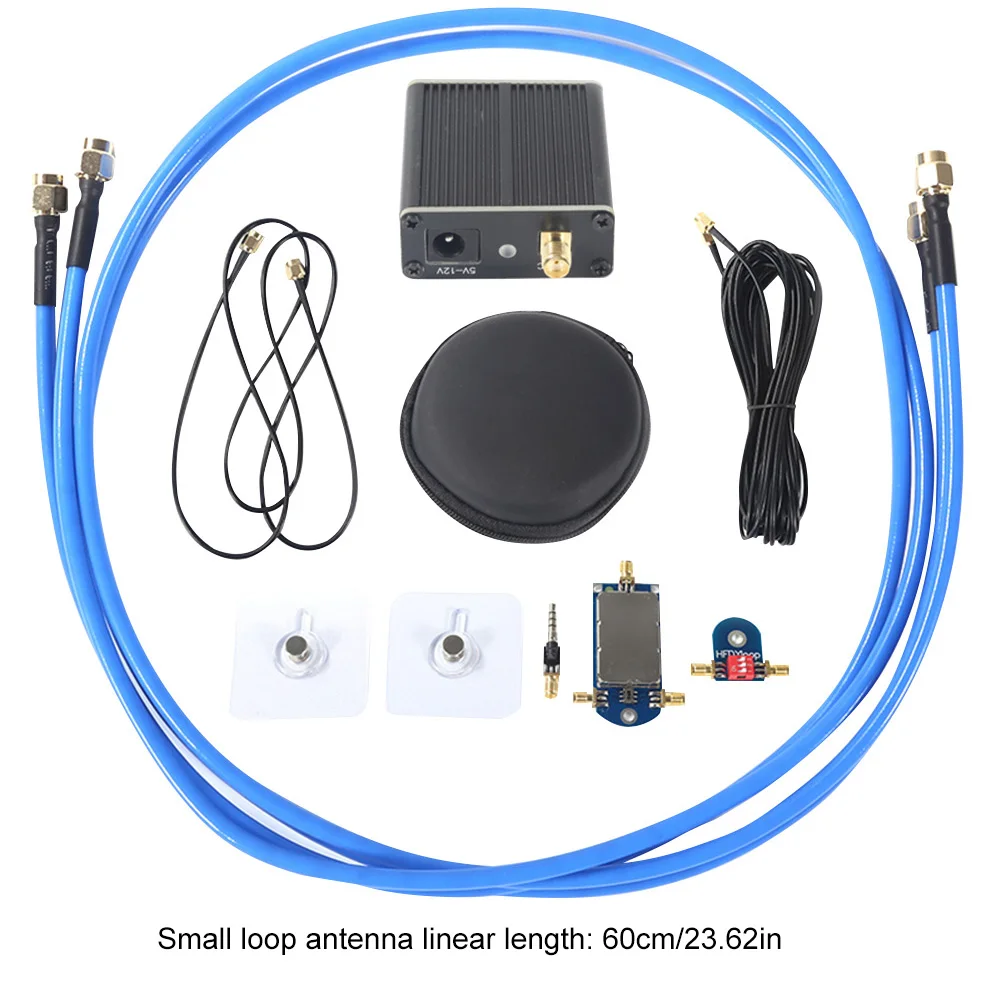

Longitud lineal de la antena de anillo pequeño: 60cm

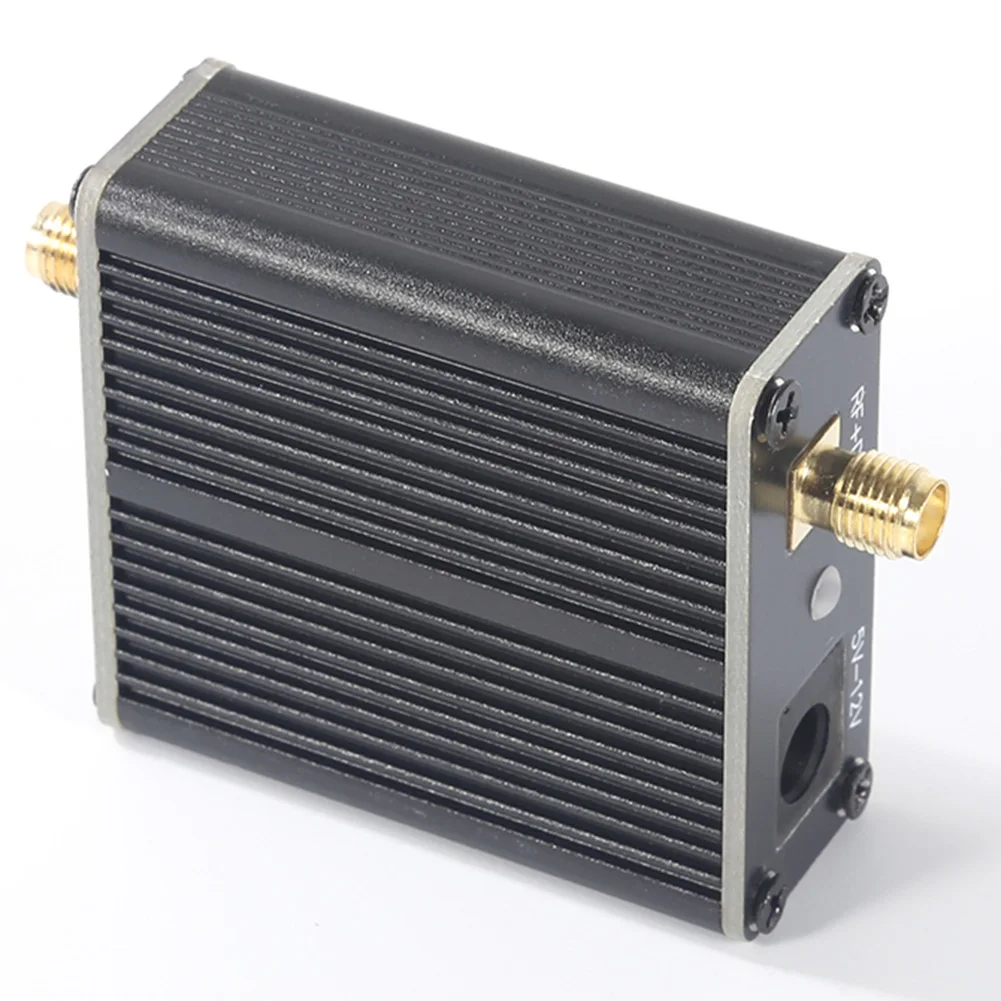

Tamaño: 60*45*18MM/2,36x1,77x0,71 pulgadas

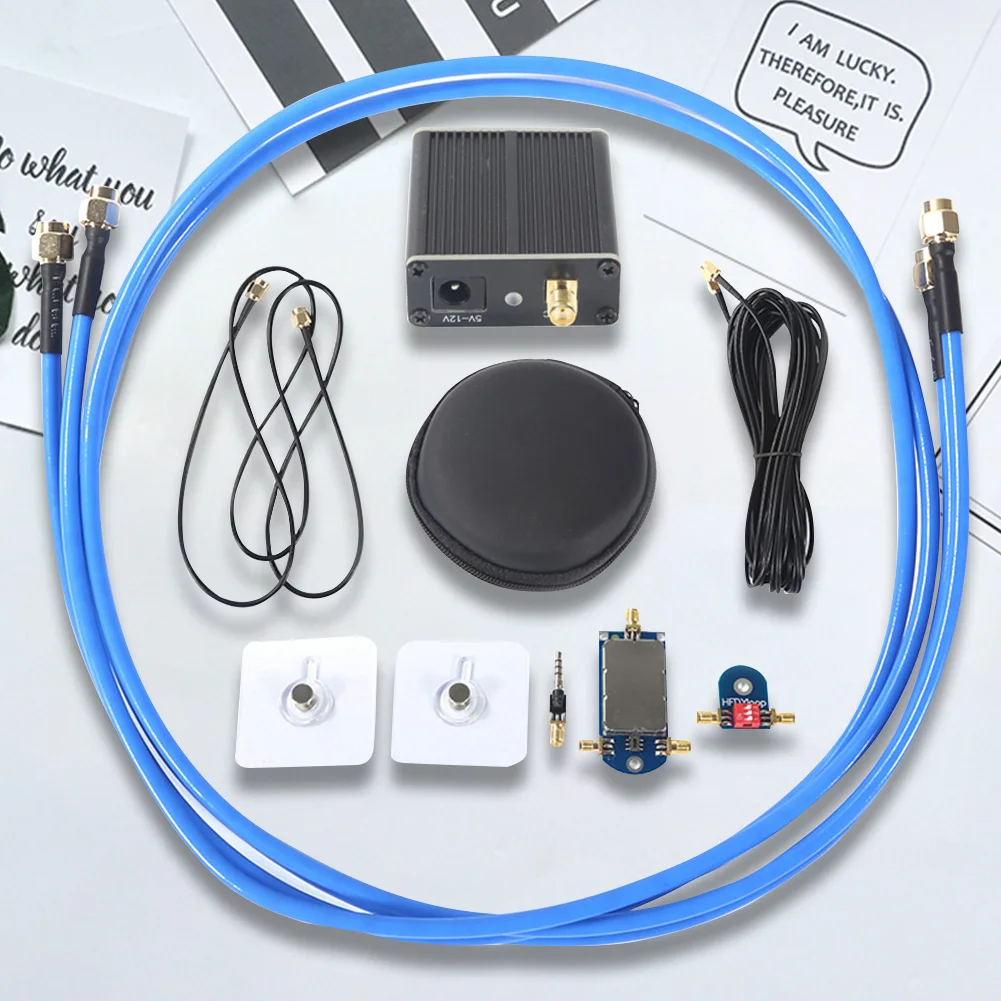

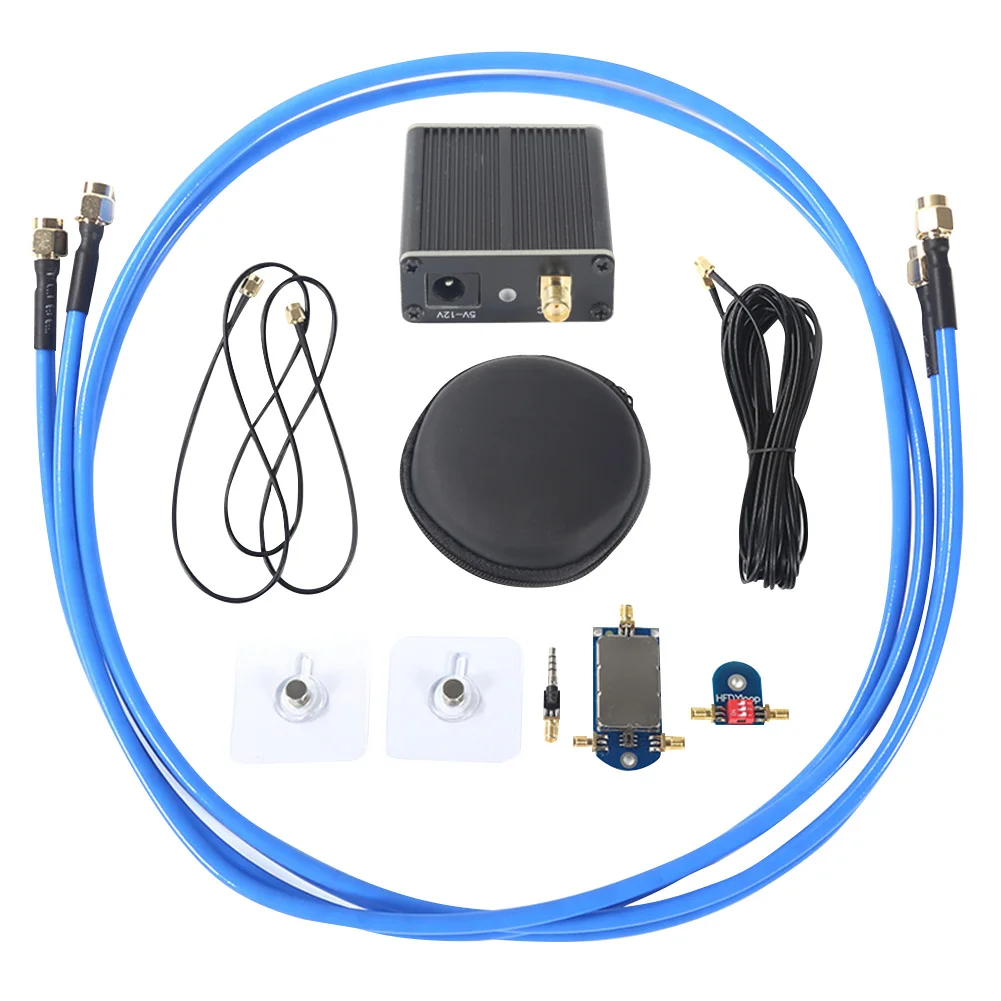

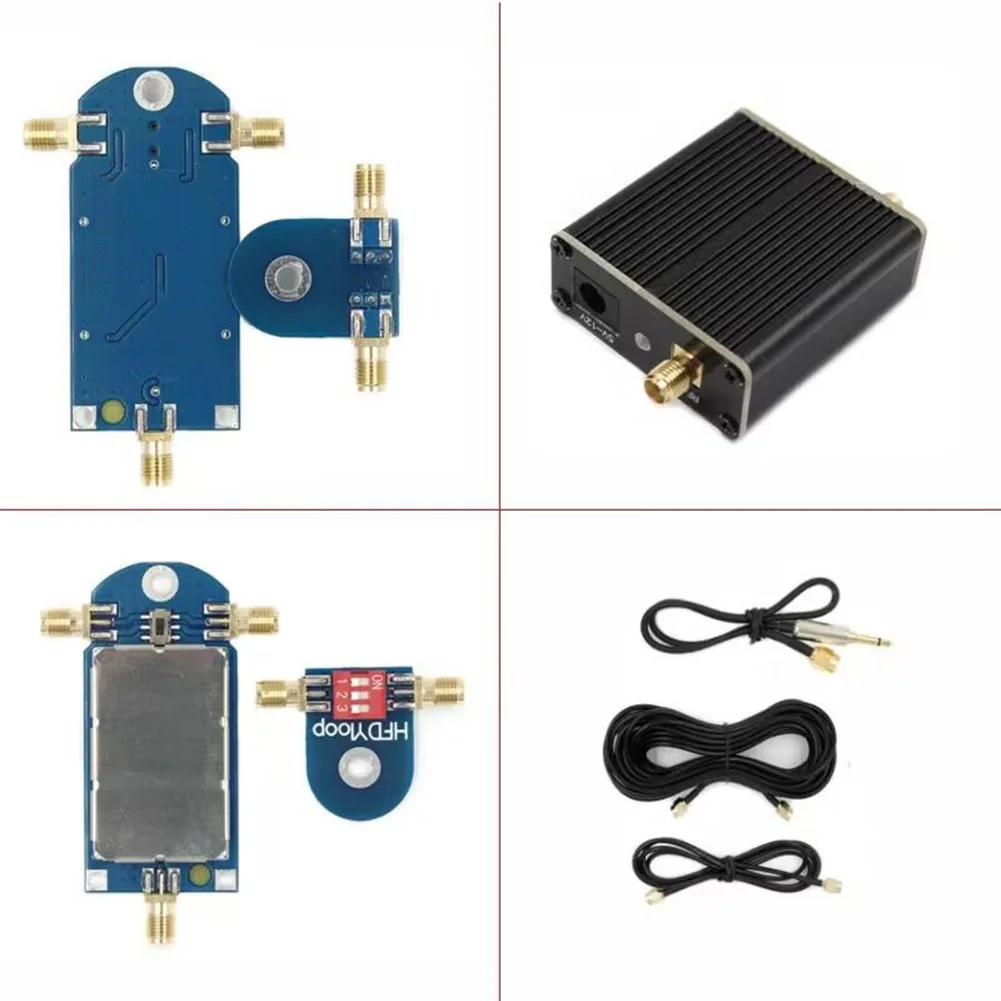

Lista de envío para esta versión de antena de bucle pequeño:
1 Placa amplificadora de antena de bucle pequeño.
1 x cable adaptador de conector para auriculares.
1 panel de conexión superior
2 bobinas de bucle pequeño (cable coaxial RG402)
Línea de alimentación de 1x7 metros
1 cable alimentador de 1 metro
2 ganchos adhesivos
1 x bolsa de almacenamiento EVA
Nota:
Debido a los diferentes monitores y efectos de luz, el color real del artículo puede ser ligeramente diferente del color que se muestra en las imágenes. ¡Gracias!
Permita una desviación de medición de 1-2cm debido a la medición manual.
