Descripción

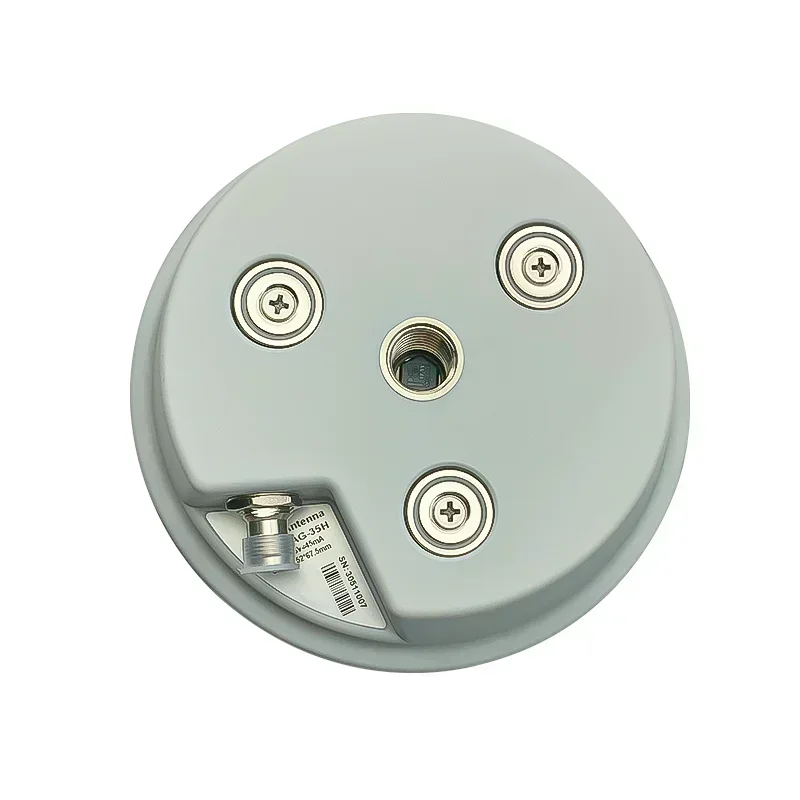

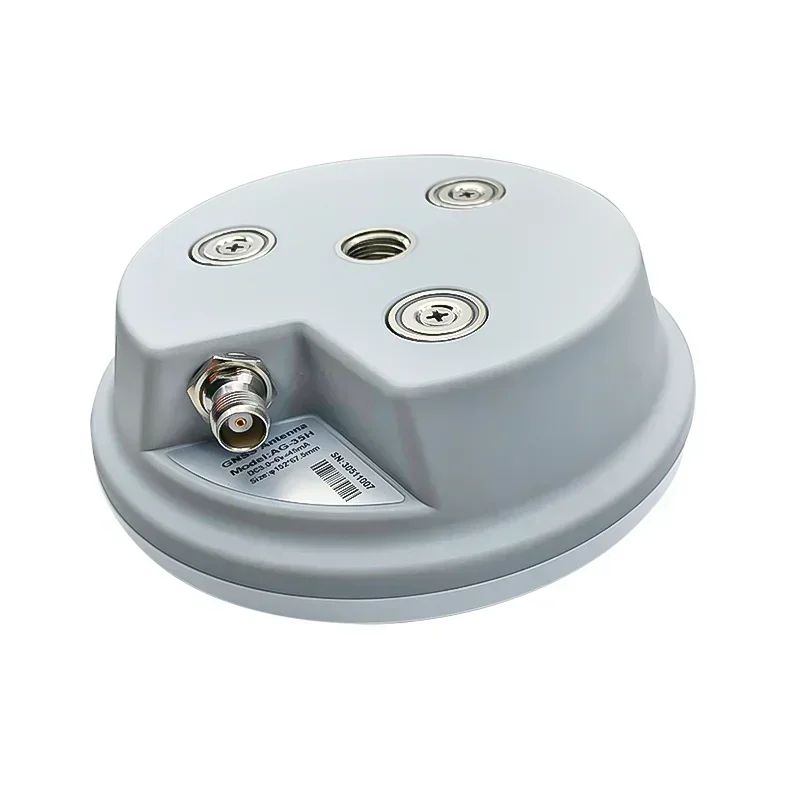

AG-35H es una antena de medición GNSS multifrecuencia multisatélite que admite la recepción de señales de navegación por satélite de banda de frecuencia Beidou II, GPS y GLONASS L1/L2.Puede ser ampliamente utilizado en ocasiones de navegación y posicionamiento de alta precisión, como topografía y mapeo geodésico, topografía oceánica, agricultura de precisión y monitoreo de deformaciones.La parte inferior del producto está equipada con 3 imanes y una tuerca grande estándar de 5/8-11 para una fácil instalación.
El diseño de punto de alimentación múltiple garantiza una polarización circular para diestros y un rendimiento del centro de fase, lo que reduce el impacto de los errores de medición;
La ganancia de la unidad de antena es alta y el efecto de recibir señales de satélite en ángulos de baja elevación es bueno, lo que garantiza que el número de satélites disponibles en el sistema sea suficiente;
El amplificador de bajo ruido adopta tecnología de prefiltro para suprimir eficazmente las señales de interferencia fuera de banda y mejorar la confiabilidad del sistema;
La protección IP67 de la carcasa garantiza que la antena funcione en el campo durante mucho tiempo.
Principales indicadores técnicos (típica)
Arquitectura de parches: parche doble apilado con alimentación de cuatro puntos
Bandas de señal de posicionamiento admitidas:
GPS: L1/L2/L5
BDS: B1/B2/B3
GLONASS: G1/G2/G3
Galileo:El/E5a/E5b/E6
Banda L
Ganancia máxima*: ≥5,0dBi@Fc
Polarización:RHCP
Relación axial@zenith:≤1,5dB
Cobertura del azimut: 360°
Impedancia: 50 ohmios
Precisión del centro de fase: ≤2,0 mm
Repetibilidad del centro de fase: ≤1,0 mm
LNA
Rango de frecuencia: 1164 MHz ~ 1300 MHz/1525 MHz ~ 1621 MHz
Ganancia LNA*: 40 ± 2,0 dB (típico.@25°C)
Variación de retardo de grupo: ≤5ns
Figura de ruido*: ≤2,0 dB@25°C, tipo.(Prefiltrado)
Salida VSWR: ≤1,8:1 tipo.2,0: 1 máximo
Voltaje de funcionamiento: 3,0 ~ 6,0 V CC
Corriente de operación: ≈45 mA
Mecánicos y Medio Ambiente

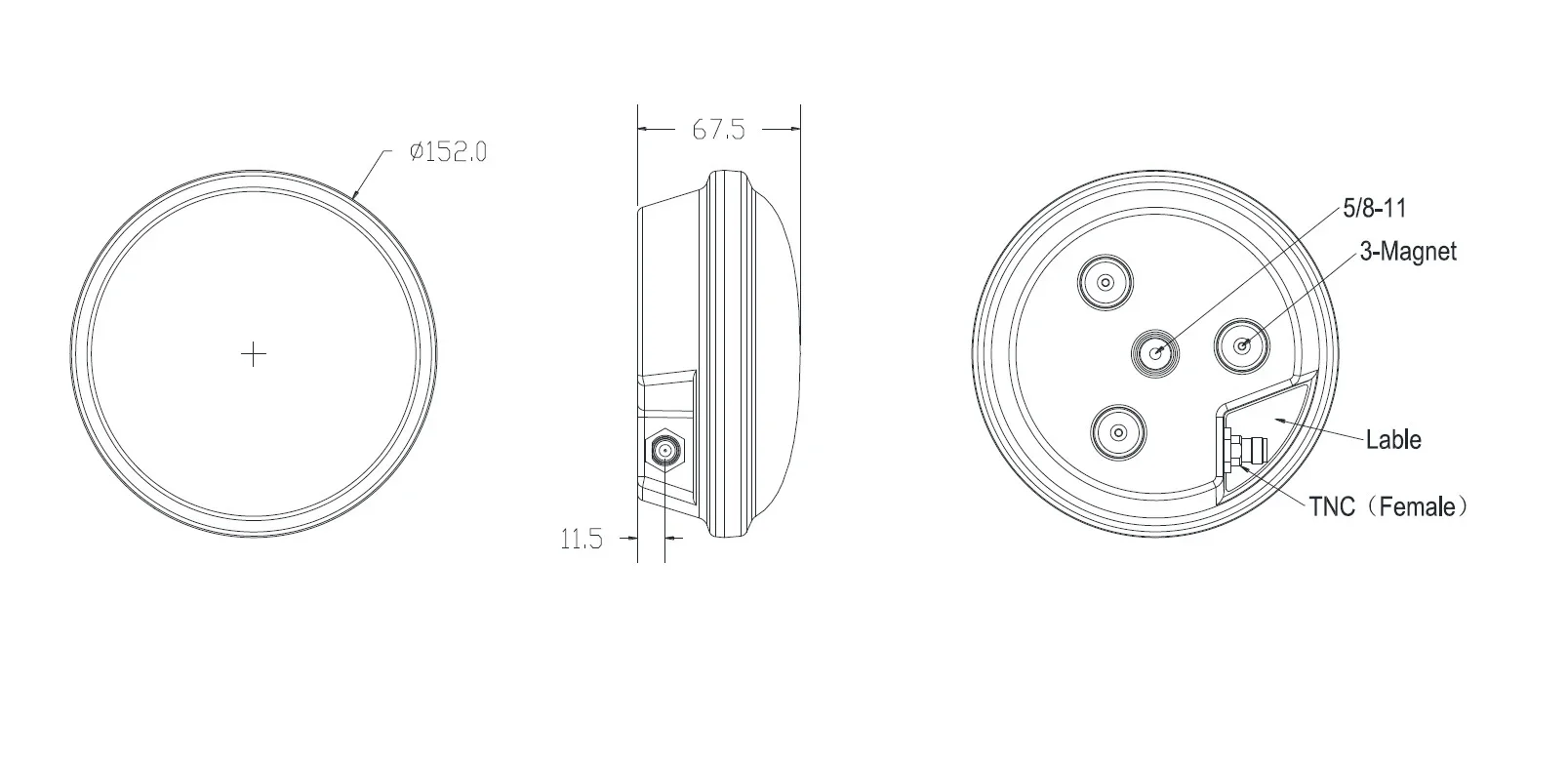

Dimensión: Φ152 mm * 67,5 mm

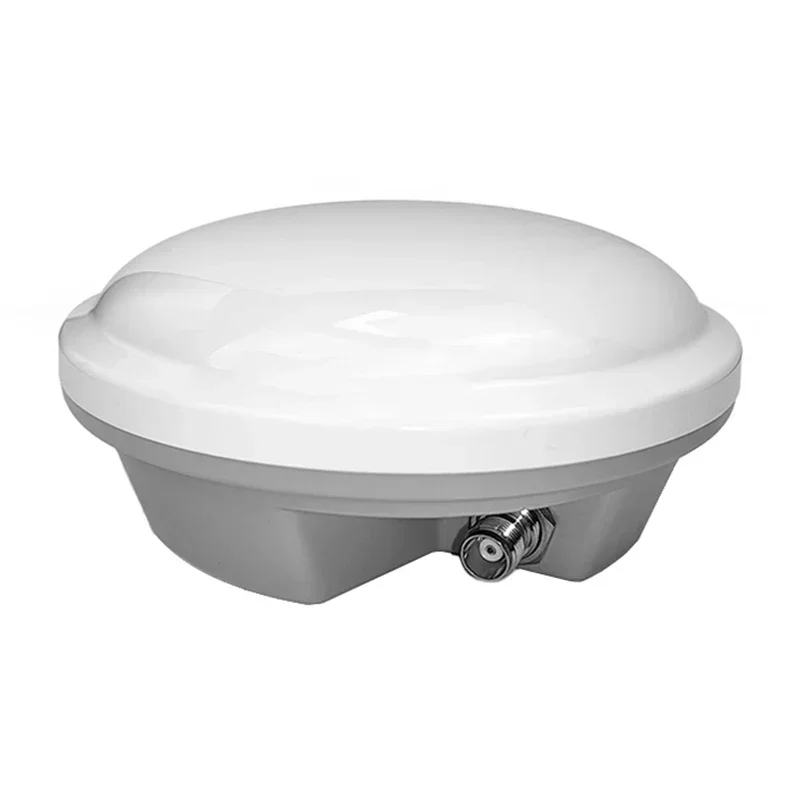

Conector: TNC (hembra)
Radoma: PC+PBT
Temperatura de funcionamiento: -40℃～＋85℃
Temperatura de almacenamiento: -45℃～＋85℃
Humedad: 95% sin condensación
Resistente al agua: IP67
