Descripción

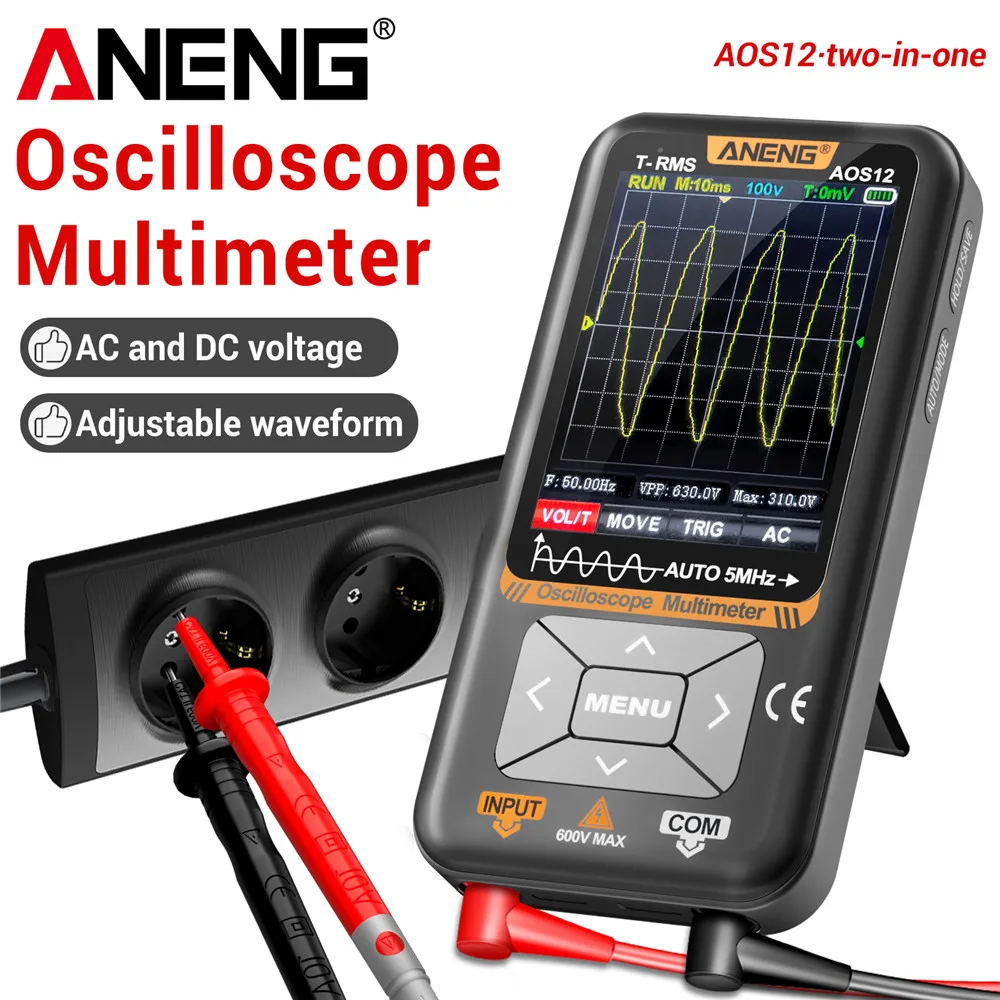

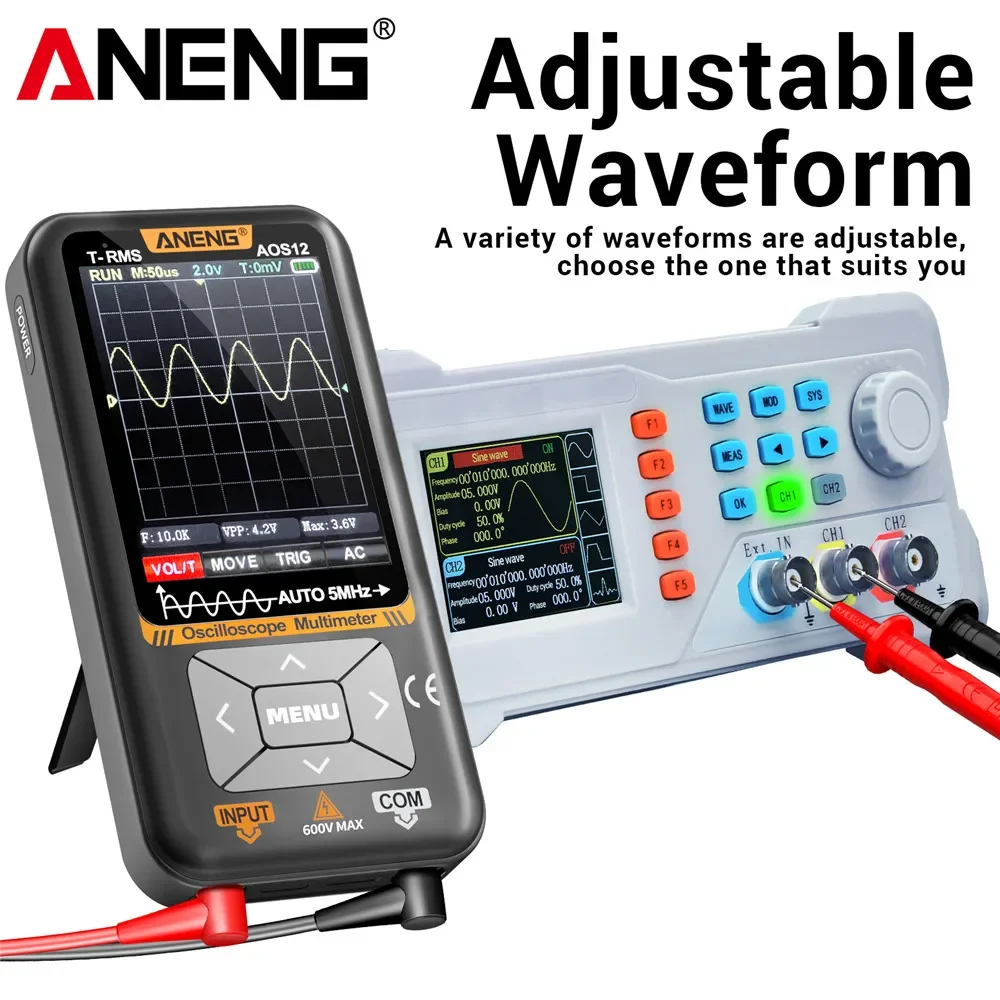

Cambio de modo de visualización de pantalla horizontal y vertical inteligente con un clic: utilizando botones de silicona, la operación es simple y flexible, y las funciones de osciloscopio y multímetro se pueden cambiar con un solo clic;El osciloscopio y el multímetro de este producto utilizan un dispositivo compartido.
campo de entrada para la medición, lo que significa que la forma de onda se puede medir ingresando la sonda sin necesidad de una sonda de osciloscopio.
Debido al mismo potencial de tierra entre el puerto de entrada del osciloscopio y el puerto de carga, la carga y la medición no se pueden utilizar simultáneamente.Por lo tanto, se instala un interruptor antimanipulación en el puerto, que debe girarse al medir o cargarse.
Atención: si hay un retraso o una falla durante el uso, reinicie.

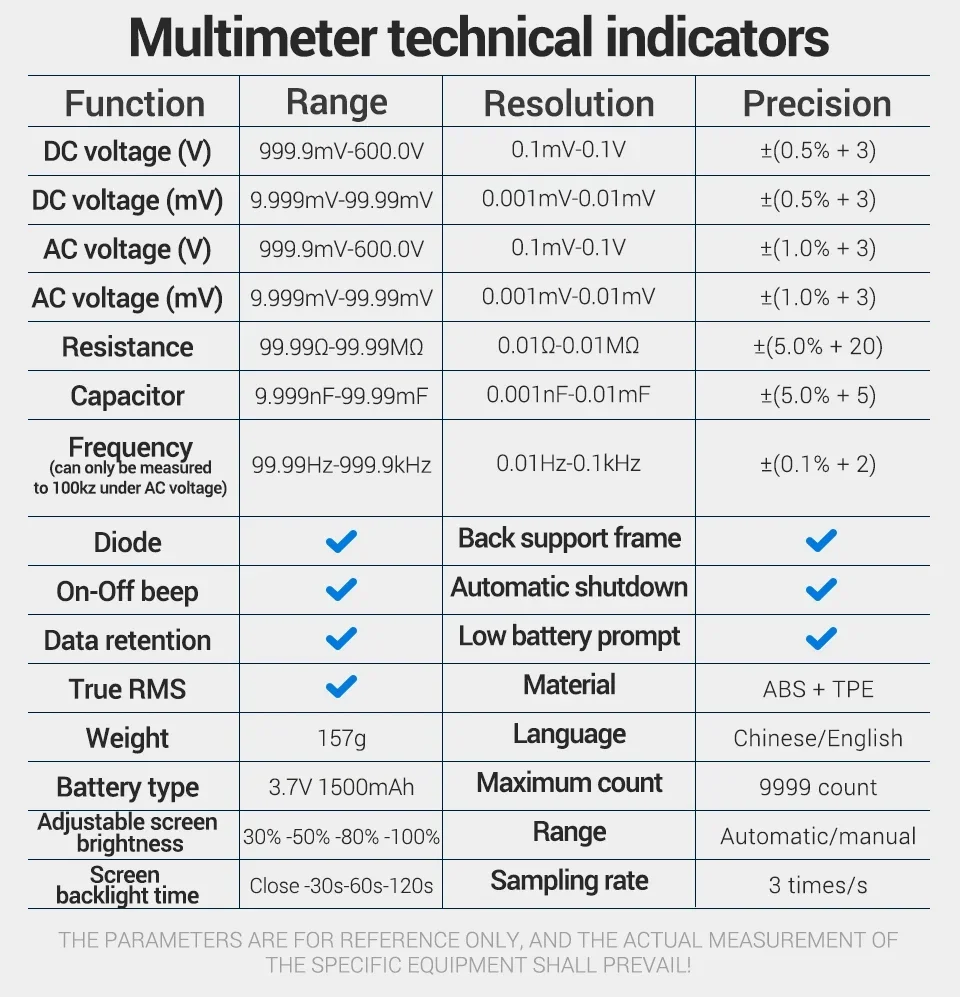

Indicadores técnicos del multímetro:
Función
Gama
Resolución
Precisión
Tensión CC (V)
999,9 mV-600,0 V
0,1 mV-0,1 V
±(0.5%+ 3)
Tensión CC (mV)
9.999mV-99,99mV
0,001 mV-0.01 mV
±(0.5%+ 3)
Tensión CA (V)
999,9 mV-600,0 V
0,1 mV-0,1 V
±(1.0%+ 3)
Tensión CA (mV)
9.999mV-99,99mV
0,001 mV-0.01 mV
±(1.0%+ 3)
Resistencia
99,990-99,99M0
0,01Q-0.01MQ
±(5.0% + 20)
Condensador
9.999nF-99,99mF
0,001nF-0.01mF
±(5.0%+ 5)
Frecuencia
(solo se puede medir a 100kz bajo voltaje CA)
99,99 Hz-999,9 kHz
0,01 Hz-0,1 kHz
+(0.1%+ 2)
Diodo
√
Marco de soporte trasero
√
Sonido de encendido y apagado
√
Apagado automático
√
Retención de datos
√
Aviso de batería baja
√
True RMS
Material
ABS + TPE
Tipo de batería
3,7 V 1500 mAh
Idioma
Chino/inglés

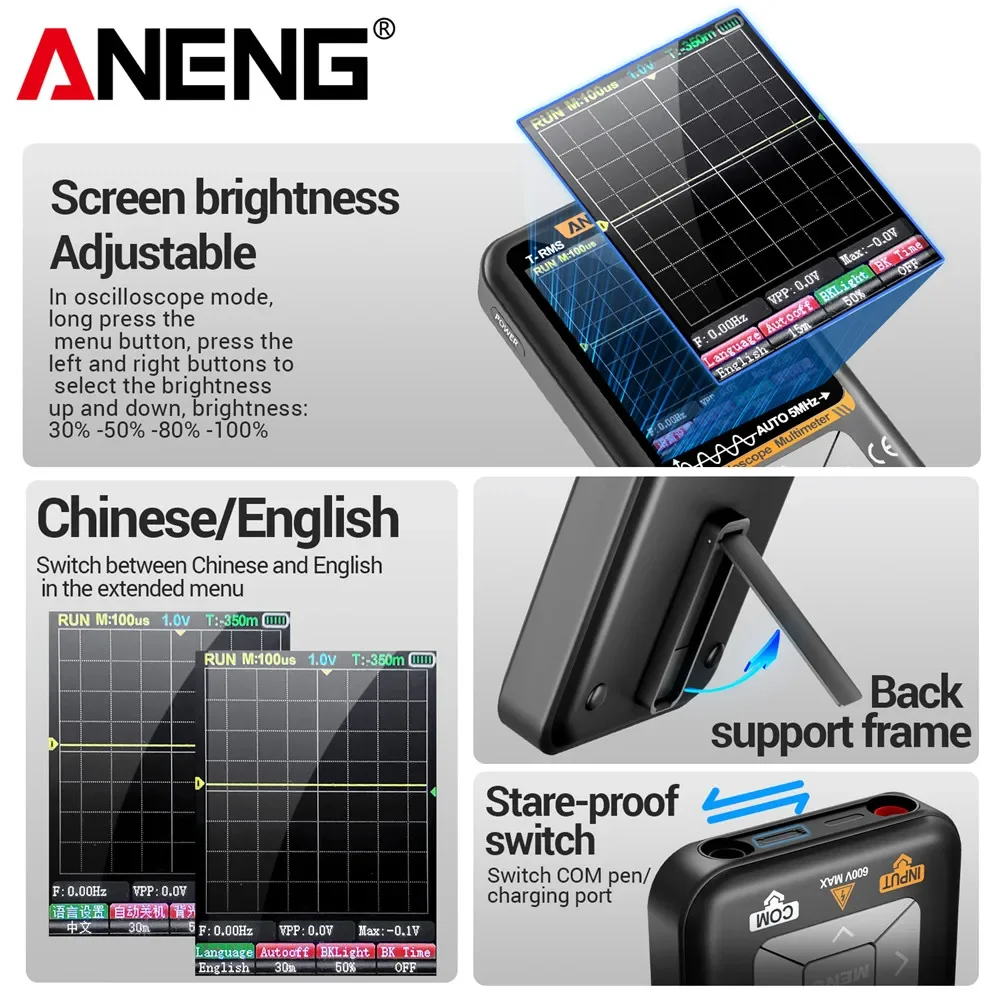

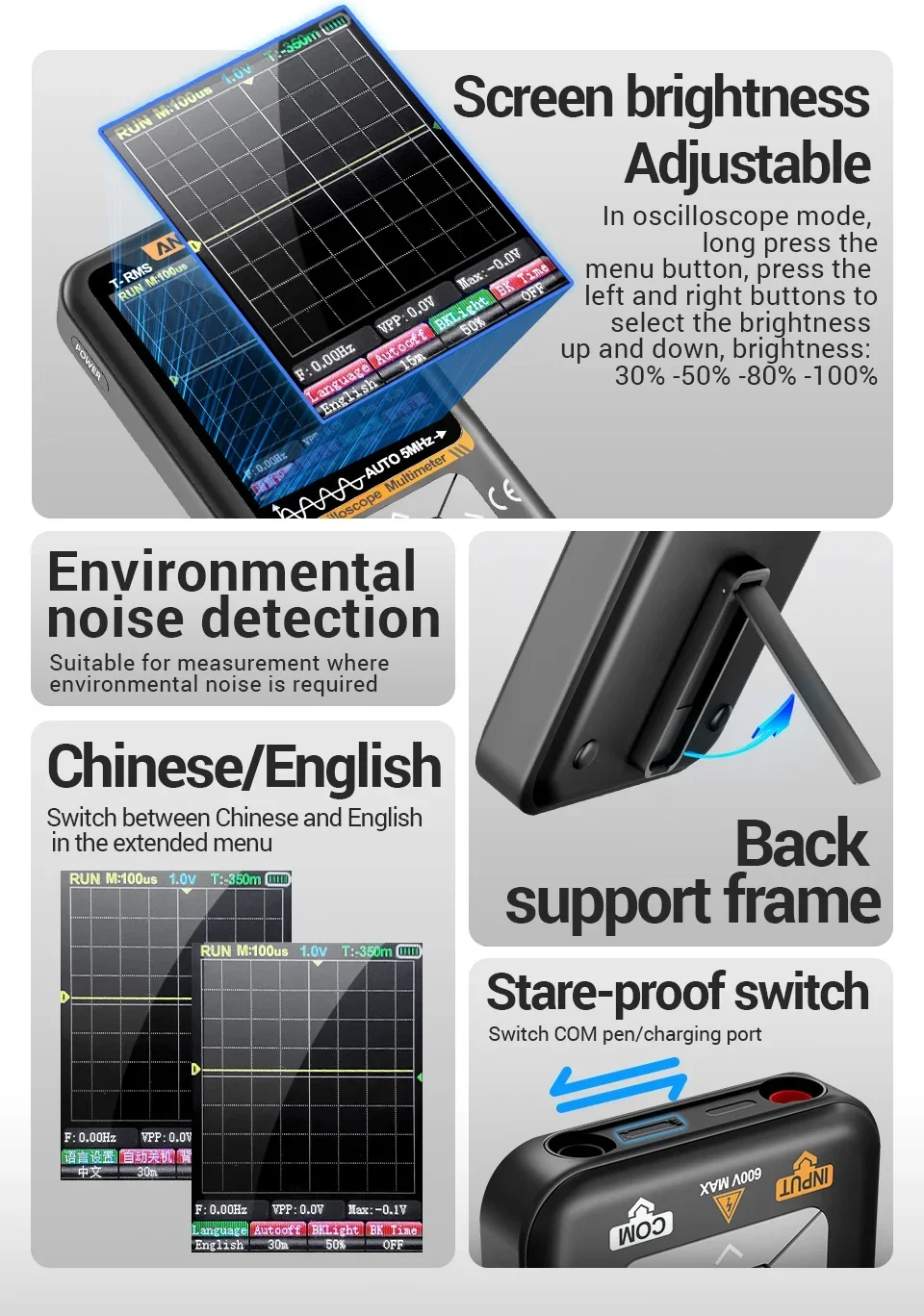

Brillo de pantalla ajustable
30%-50%-80%-100%
Recuento máximo
9999 recuento
Tiempo de retroiluminación de la pantalla
Cerrar-30s-60s-120s
Gama
Automático/manua
Tasa de muestreo
3 veces/s
Especificaciones técnicas del osciloscopio:
Característica
Explique
Ancho de banda
5 MHz
Muestreo
método de muestreo
Muestreo en tiempo real
Tasa de muestreo en tiempo real
48MSa/s
Número de canales
1
un solo canal
Entrada
Acoplamiento de entrada
CC, CA
Impedancia de entrada
10MQ, @16pf
Tensión máxima de entrada
300 V (pico CC + CA)
Horizontal
Rango de tasa de muestra
1,5Sa/s-48MSa/s
Interpolación de formas de onda
(Sinx)x
Rango de velocidad de barrido
100Ns/div-20s/div
Precisión básica del tiempo
20 ppm
Longitud de registro
Hasta 64 Kbyte
Vertical
Sensibilidad
100mV/div-100v/div
Rango de desplazamiento
4 cuadrados (más o menos)
Ancho de banda analógico
5 MHz
Respuesta de baja frecuencia
Mayor que 10Hz
Tiempo de subida
Menos de 100 ns
Precisión de ganancia de CC
±3%
Medida
Información de medición
Frecuencia, pico a pico como máximo, raíz media cuadrada, ciclo de trabajo
Gatillo
Método de disparo
Automático, normal, de disparo único.
Borde de disparo
Borde ascendente, flanco descendente
Visualización de pantalla
Pantalla de visualización inversa en color VA
Almacenamiento en forma de onda
Puede almacenar alrededor de 104 formas de onda
