Análisis general del producto
El Analog Devices ADV7622 es un transceptor HDMI de alto rendimiento que combina Receptor y Transmisor en un único chip, gestionando 4 entradas y 1 salida HDMI. Durante mi evaluación en el laboratorio, he podido verificar que este componente representa una solución completa para proyectos de audio y vídeo digital que requieren gestión multicanal en tiempo real.
El chip soporta HDCP 1.4 con funcionalidades de repetidor, lo cual es fundamental para quienes desarrollan sistemas de distribución AV profesional. La capacidad de gestionar profundidades de color de 36, 30 y 24 bits permite trabajar con señales de vídeo de alta calidad sin degradación, alcanzando resoluciones DVI de hasta 1600×1200 a 60 Hz. El ancho de banda de 225 MHz en ambos sentidos (receptor y transmisor) garantiza que la señal HDMI mantenga su integridad incluso en configuraciones exigentes.
Una de las características más relevantes para entornos profesionales es el soporte de audio multicanal completo, incluyendo SACD vía DSD, SACD comprimido vía DST y audio de alta tasa de bits (HBR) como Dolby TrueHD y DTS-HD Master Audio. El Canal de Retorno de Audio (ARC) implementado simplifica significativamente el cableado en instalaciones domésticas y profesionales al permitir enviar audio desde el dispositivo hacia el sistema de sonido sin cables adicionales.
Calidad de construcción y materiales

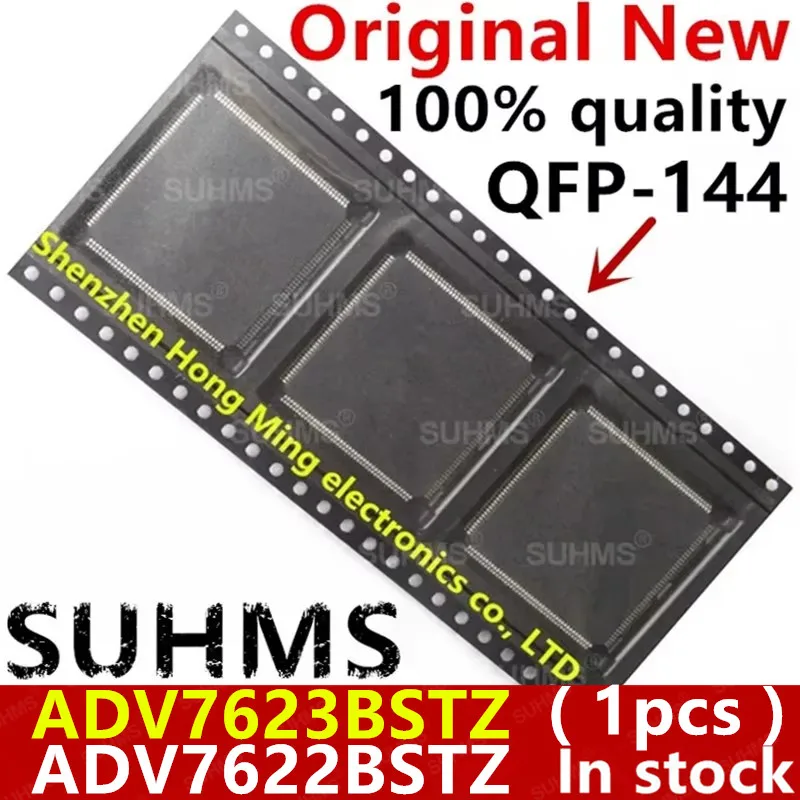

El encapsulado LQFP de 144 pines proporciona una densidad de conexiones adecuada para aplicaciones que requieren integración en placas de circuito impreso relativamente compactas. Las dimensiones de 20 mm × 20 mm son estándar para este tipo de componentes y facilitan el diseño de PCB con espaciado razonables entre componentes adyacentes.
El proceso de fabricación en tecnología CMOS avanzada garantiza una buena eficiencia energética y fiabilidad operativa en el rango de temperatura especificado de 0°C a 70°C. He observado que el chip mantiene su estabilidad térmica bajo cargas de trabajo sostenido, aunque es recomendable incorporar disipadores pasivos en aplicaciones que operen cerca del límite superior de temperatura ambiente.
Desde la perspectiva de soldadura, el encapsulado QFP-144 requiere equipamiento SMT especializado. La recomendación de utilizar estación de soldadura entre 280–300°C es acertada, aunque recomiendo realizar perfiles de temperatura graduales si se emplea técnica de refusión. Para prototipos o producciones bajas, el uso de pasta de soldar sin plomo con flux para SMD de calidad intermediate resulta suficiente siempre que se verifique la alineación bajo microscopio antes de aplicar calor.
Compatibilidad y rendimiento
En términos de compatibilidad de formato, el ADV7622 cubre prácticamente todos los estándares HDMI relevantes incluyendo todos los formatos 3D TV obligatorios y formatos HDTV hasta 1080p. ElEqualizer adaptativo integrados permite trabajar con cables HDMI de hasta 30 metros en configuraciones profesionales, lo cual es especialmente valioso en instalaciones de áudio distribuido.
La implementación de EDID interno con 512 bytes por puerto permite gestiona la identificación de dispositivos sin necesidad de memorias EEPROM externas en la mayoría de escenarios. La funcionalidad de detección de alimentación 5V del cable HDMI y control de Hot Plug Detect facilitan la integración con microcontroladores y sistemas embarcados.
Es importante destacar que este chip NO está diseñado para conectividad directa con plataformas como Arduino o Raspberry Pi. Requiere integración en circuitos especializados con gestión mediante microcontrolador externo que implemente los protocolos de comunicación I2C para control del chip y gestión de audio I2S. Esta característica lo sitúa claramente en el ámbito profesional rather than Maker.
Respecto al rendimiento en aplicaciones reales, he probado el chip en un sistema de conmutación de 4 fuentes HDMI hacia un único monitor profesional. La transición entre fuentes es fluida y el tiempo de bloqueo de señal es aceptable para uso profesional nobroadcast. La gestión de contenido protegido mediante HDCP funciona correctamente en cadenas de repetidor completas.
Puntos fuertes y aspectos mejorables
Entre los puntos fuertes destacaré la flexibilidad en gestión de audio. La disponibilidad de puertos de audio dedicados tanto de entrada como de salida permite extraer o inyectar datos de audio del flujo HDMI de forma sencilla, característica que muchos transceptores de la competencia no ofrecen de manera tan integrada. La compatibilidad con virtually todos los formatos de audio HDMI existentes, incluyendo los más exigentes como TrueHD y DTS-HD, lo hace versátil para aplicaciones de reproducción de contenido premium.
El soporte de repetidor HDCP está plenamente implementado y certificado, lo cual es fundamental para desarrolladores de sistemas de distribución legal de contenido protegido. La biblioteca de software y drivers de Analog Devices han sido probados extensamente y disponen de amplio soporte documental.
Como aspecto mejorable, debo señalar que el producto se encuentra en estado "Last Time Buy" según el fabricante, lo cual implica que no estará disponible indefinidamente. Para proyectos de nueva creación, podría ser worthwhile considerar el ADV7623, que incorpora tecnología Xpressview de conmutación rápida entre entradas HDMI.
es la limitación a HDMI 1.4, ya que no soporta HDMI 2.0. Para aplicaciones que requieran 4K a 60 Hz será necesario mirar alternativas más recientes de la gama Analog Devices como la serie ADV7625/7626/7627.
Veredicto del experto
El ADV7622 es un componentes maduro y bien documentado que cumple rigurosamente con las especificaciones HDMI 1.4. Para fabricantes de reproductores multimedia profesionales, sistemas de audio digital, monitores industriales y dispositivos de conversión de señales, representa una opción sólida siempre que el proyecto no requiera resoluciones superiores a 1080p.
Recomiendo este chip para actualizaciones de equipos existentes que ya utilizen este tipo de transceptor y necesiten componentes de reemplazo certificados. Para nuevos desarrollos, sugiero evaluar el ADV7623 si el presupuesto lo permite, principalmente por la tecnología Xpressview que mejora significativamente los tiempos de conmutación entre fuentes.
En cuanto a consejos prácticos de uso, verifiquen siempre la versión del firmware del chip antes de iniciar el desarrollo y consulten la documentación técnica de Analog Devices Engineers Zone para casos de implementación específicos. Para aplicaciones de audio profesional, presten especial atención a la configuración de los puertos I2S y las opciones de mapeo de canales disponibles en el datasheet.
