Analizadores de espectro pequeños de mano mejorados Pantalla TinySA de 2,8" 100 kHz a 960 MHz con analizador V0.3.1_E versión protegida ESD

Analizadores de espectro pequeños de mano mejorados Pantalla TinySA de 2,8" 100 kHz a 960 MHz con analizador V0.3.1_E versión protegida ESD
Analizadores de espectro pequeños de mano mejorados Pantalla TinySA de 2,8" 100 kHz a 960 MHz con analizador V0.3.1_E versión protegida ESD - imagen 1
Analizadores de espectro pequeños de mano mejorados Pantalla TinySA de 2,8" 100 kHz a 960 MHz con analizador V0.3.1_E versión protegida ESD - imagen 2
Analizadores de espectro pequeños de mano mejorados Pantalla TinySA de 2,8" 100 kHz a 960 MHz con analizador V0.3.1_E versión protegida ESD - imagen 3
Analizadores de espectro pequeños de mano mejorados Pantalla TinySA de 2,8" 100 kHz a 960 MHz con analizador V0.3.1_E versión protegida ESD - imagen 4
Analizadores de espectro pequeños de mano mejorados Pantalla TinySA de 2,8" 100 kHz a 960 MHz con analizador V0.3.1_E versión protegida ESD - imagen 5
24 opiniones
En Stock
56,99 €
113,98 € -50.00%
Comprar ahora
Con la garantía de Marketplace

Envíos desde

55 unidades vendidas
Última actualización: 2026-01-04T21:39:52.647Z

Descripción

Analizador de espectro pequeño portátil mejorado TinySA Pantalla de 2,8 pulgadas de 100 kHz a 960 MHz con protección ESD Versión V0.3.1_E

Interfaz de usuario:

* Resolución de pantalla 320*240 píxeles
* Diagonal de pantalla 2,8"
* 16 bits por píxeles RGB

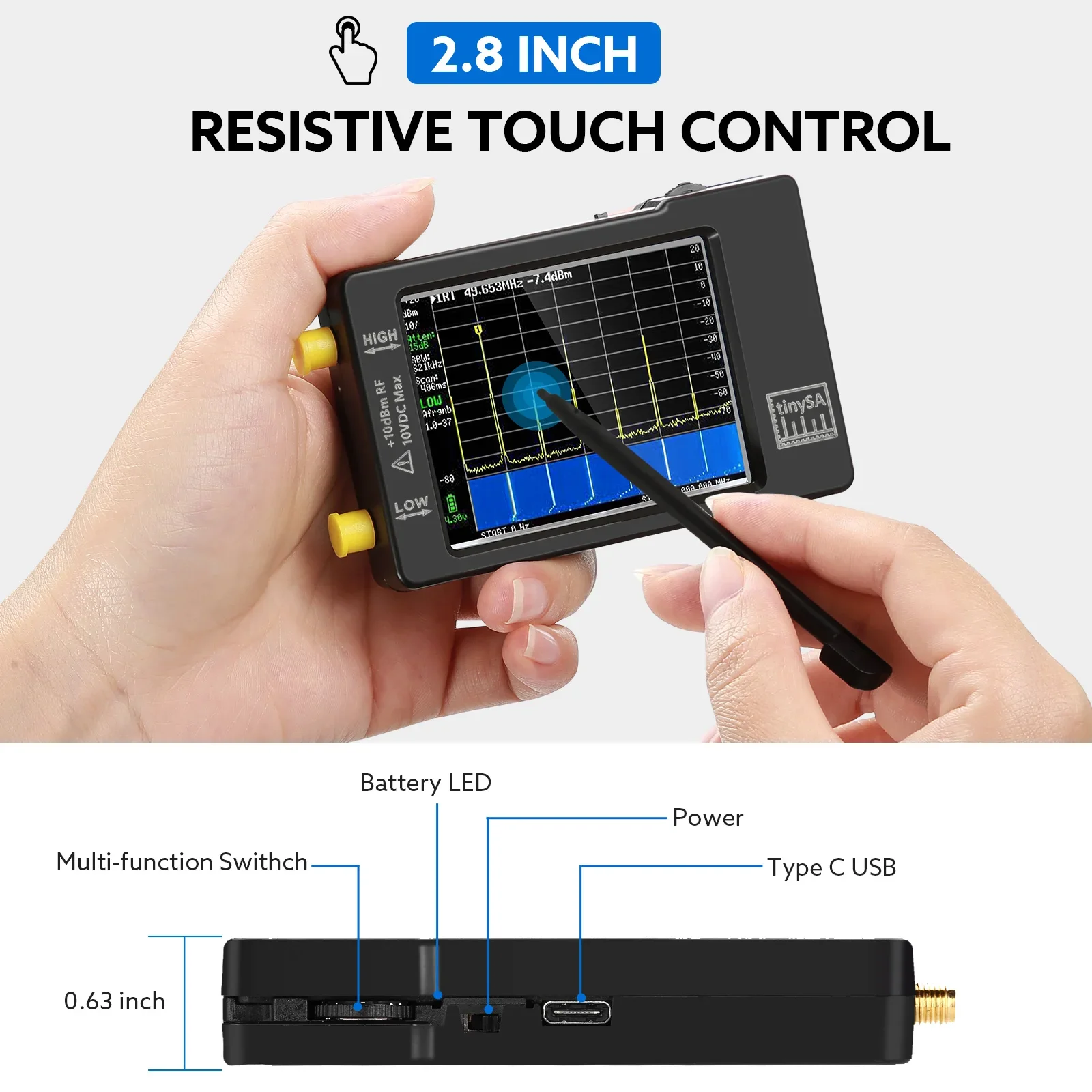

* Control táctil resistivo
* Control del interruptor Jog

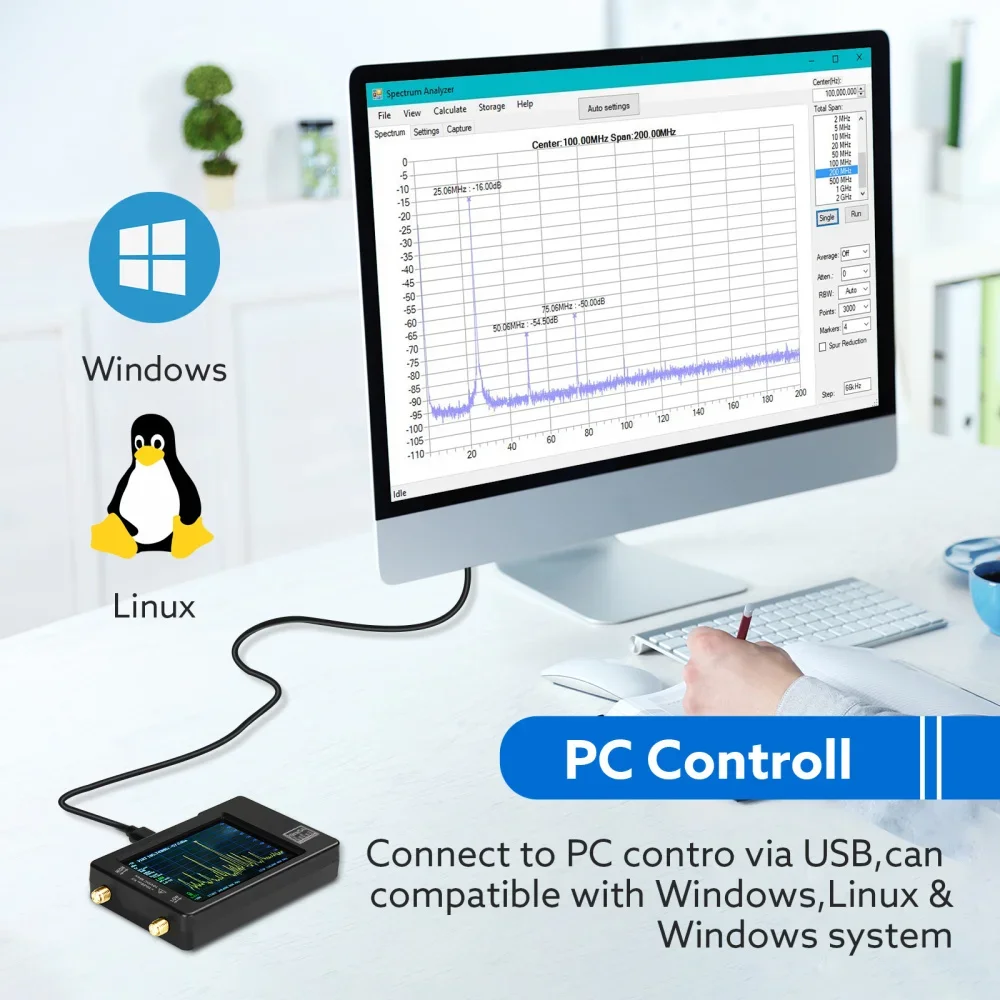

* Control de puerto serie USB
* Puerto TTL USART opcional (SW aún no implementado) en la PCB interna
* Fuente de alimentación lineal para evitar el ruido de conmutación.

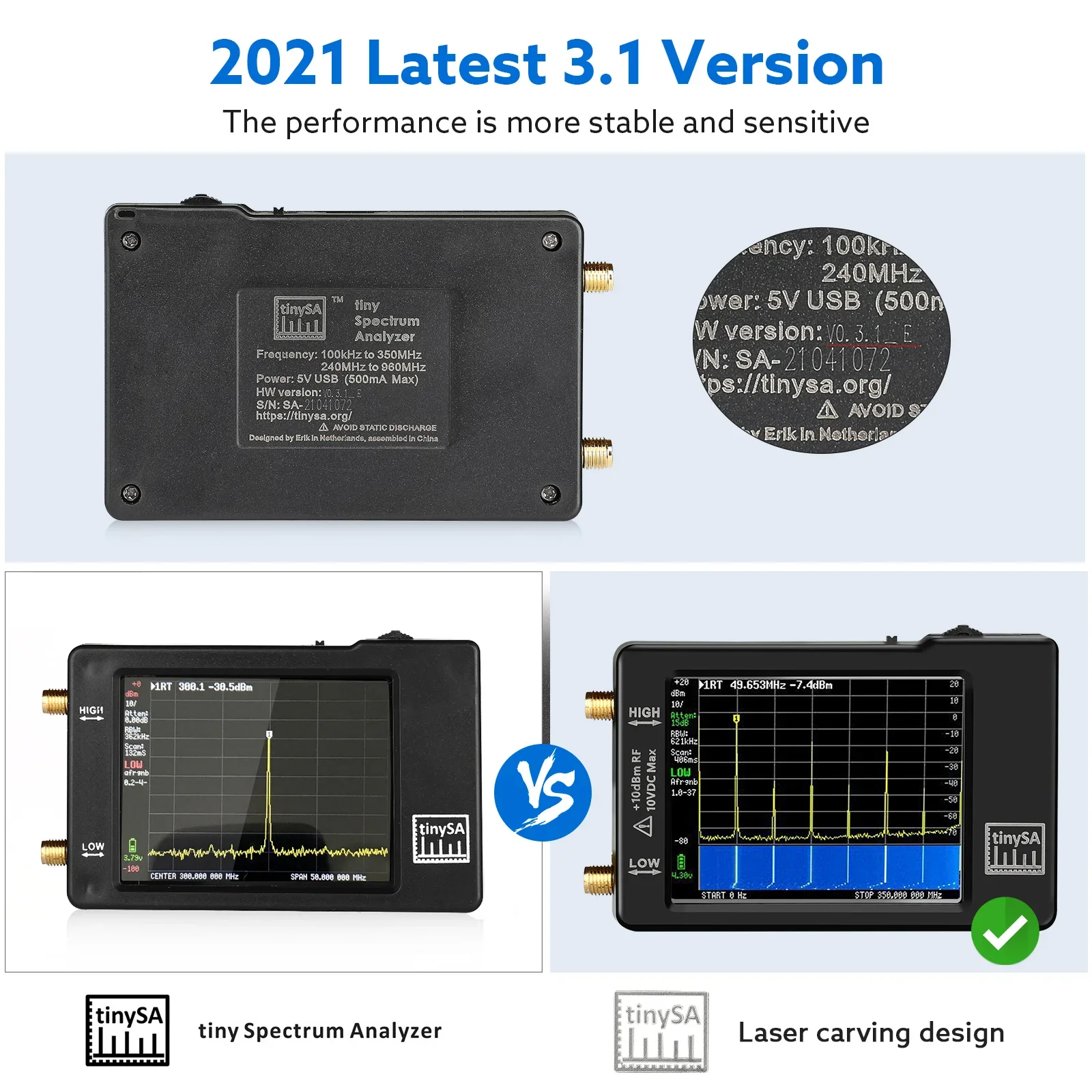

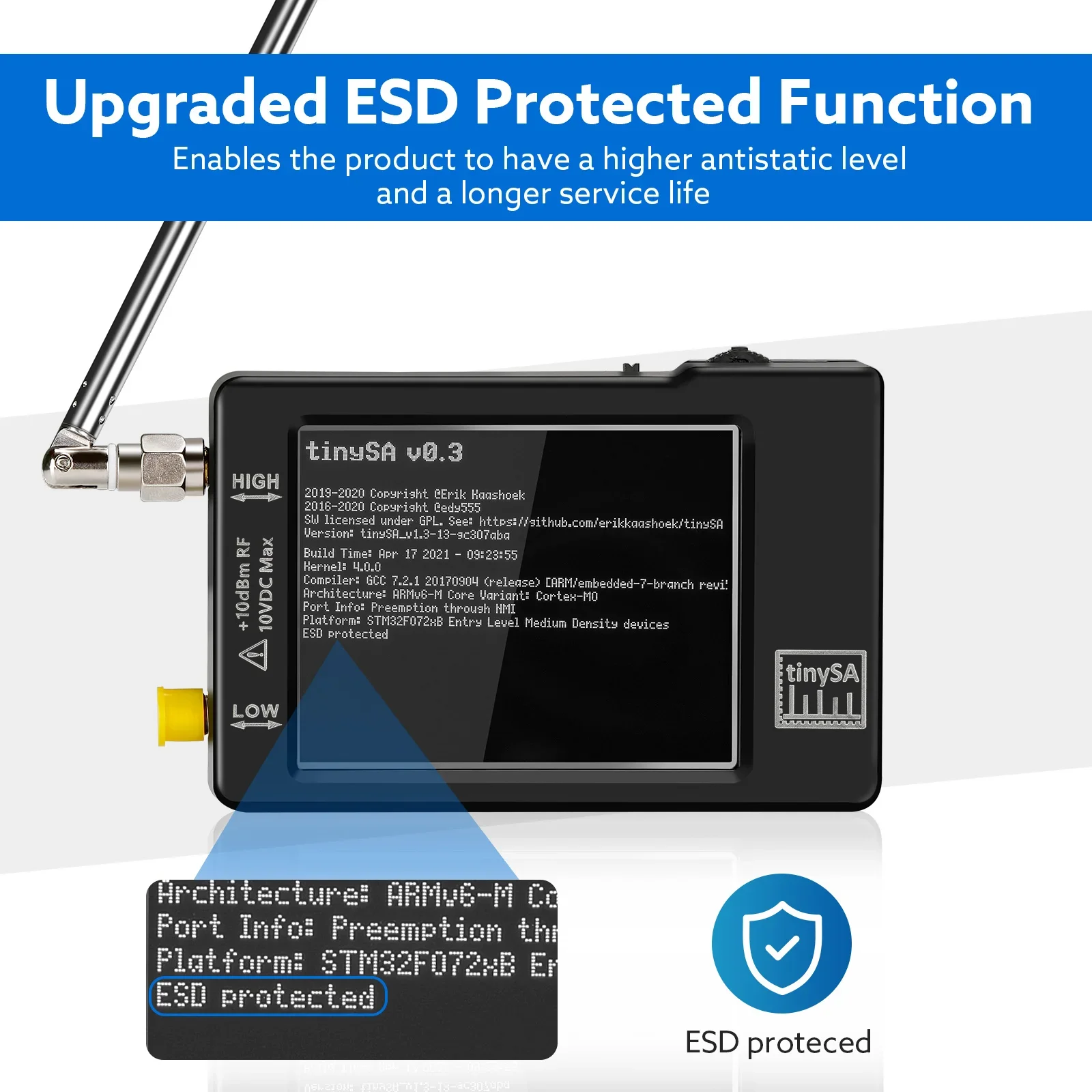

*Agregar protección ESD del puerto para actualizar la versión (V0.3.1_E)

La especificación de entrada/salida de tinySA se divide en los 4 modos.

Especificaciones del modo de entrada baja:

* Rango de frecuencia de entrada de 100 kHz a 350 MHz
* Impedancia de entrada 50 ohmios cuando la atenuación de entrada se establece en 10 dB o más.
* Atenuación de entrada manual y automática seleccionable entre 0 dB y 31 dB en pasos de 1 dB
* Nivel de entrada máximo absoluto sin atenuación de +10dBm
* Potencia de entrada máxima absoluta con atenuación de 30 dB de +20 dBm por período corto
* Punto de interceptación de entrada de productos de modulación de tercer orden (IIP3) con atenuación de 0 dB de +15 dBm
* Punto de compresión de 1 dB a +2 dBm con atenuación de 0 dB
* Resolución del detector de potencia de 0,5 dB y linealidad en comparación con la frecuencia de +/-1 dB.
* Precisión absoluta del nivel de potencia después de la calibración del nivel de potencia de +/- 1 dB
* Señal discernible más baja utilizando un ancho de banda de resolución de 30 kHz de -102 dBm
* Precisión de frecuencia igual al ancho de banda de resolución seleccionado
* Ruido de fase de -90 dB/Hz con compensación de 100 kHz y -115 dB/Hz con compensación de 1 MHz
* Rango dinámico sin espolones cuando se utiliza un ancho de banda de resolución de 30 kHz de 70 dB
* Filtros de resolución seleccionables manualmente de 3, 10, 30, 100, 300, 600 kHz.Selección automática de uno de los filtros de resolución 57.
* Resolución en pantalla de 145 o 290 puntos de medición.
* Velocidad de escaneo de más de 1000 puntos/segundo utilizando filtros de mayor resolución.
* Optimización automática de puntos de escaneo reales para garantizar la cobertura de todo el rango de escaneo independientemente del ancho de banda de resolución elegido
* Opción de supresión de espolones para evaluar si ciertas señales se generan internamente o realmente presentes en la señal de entrada.

Especificaciones del modo de entrada alta:

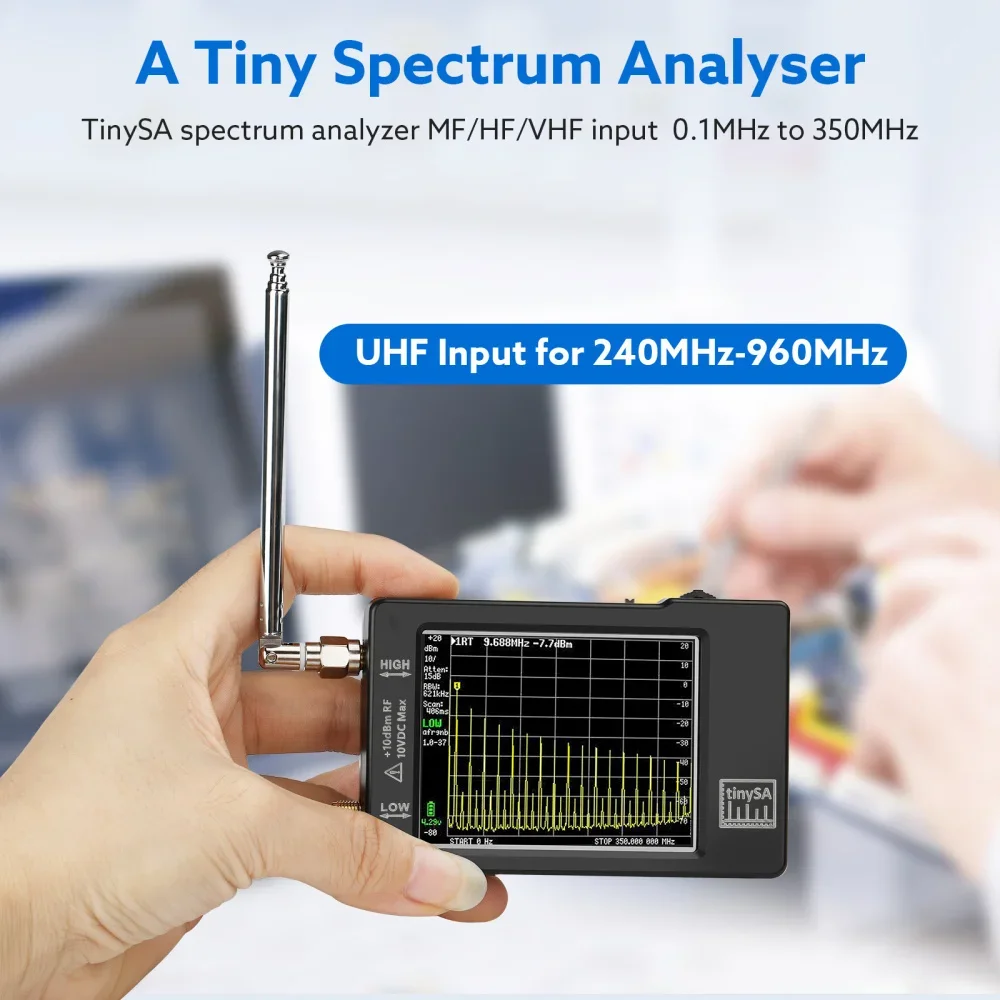

* Rango de frecuencia de entrada de 240MHz a 960MHz
* Como no hay señales fuertes de filtro de banda de entrada fuera del rango de 240 MHz a 960 MHz, puede causar distorsión de las señales en banda.
* Nivel de entrada máximo absoluto sin atenuación de +10dBm
* Punto de interceptación de entrada de productos de modulación de tercer orden (IIP3) de -5dBm
* Punto de compresión de 1 dB a -6 dBm con atenuación de 0 dB
* Resolución del detector de potencia de 0,5 dB y linealidad en comparación con la frecuencia de +/-1 dB.
* Precisión absoluta del nivel de potencia después de la calibración del nivel de potencia de +/- 1 dB
* Señal discernible más baja utilizando un ancho de banda de resolución de 30 kHz de -115 dBm
* Precisión de frecuencia igual al ancho de banda de resolución seleccionado
* Rango dinámico sin espolones cuando se utiliza un ancho de banda de resolución de 30 kHz de 50 dB
* Filtros de resolución seleccionables (automáticos y manuales) de 3, 10, 30, 100, 300 y 600 kHz
* Atenuador de entrada dependente de frecuencia opcional de 25 dB a 40 dB.El error de nivel de potencia con este atenuador activado aumenta a +/- 15dB
* Resolución en pantalla de 145 o 290 puntos de medición.
* Velocidad de escaneo de más de 1000 puntos/segundo utilizando filtros de mayor resolución.
* Optimización automática de puntos de escaneo reales para garantizar la cobertura de todo el rango de escaneo independientemente del ancho de banda de resolución elegido

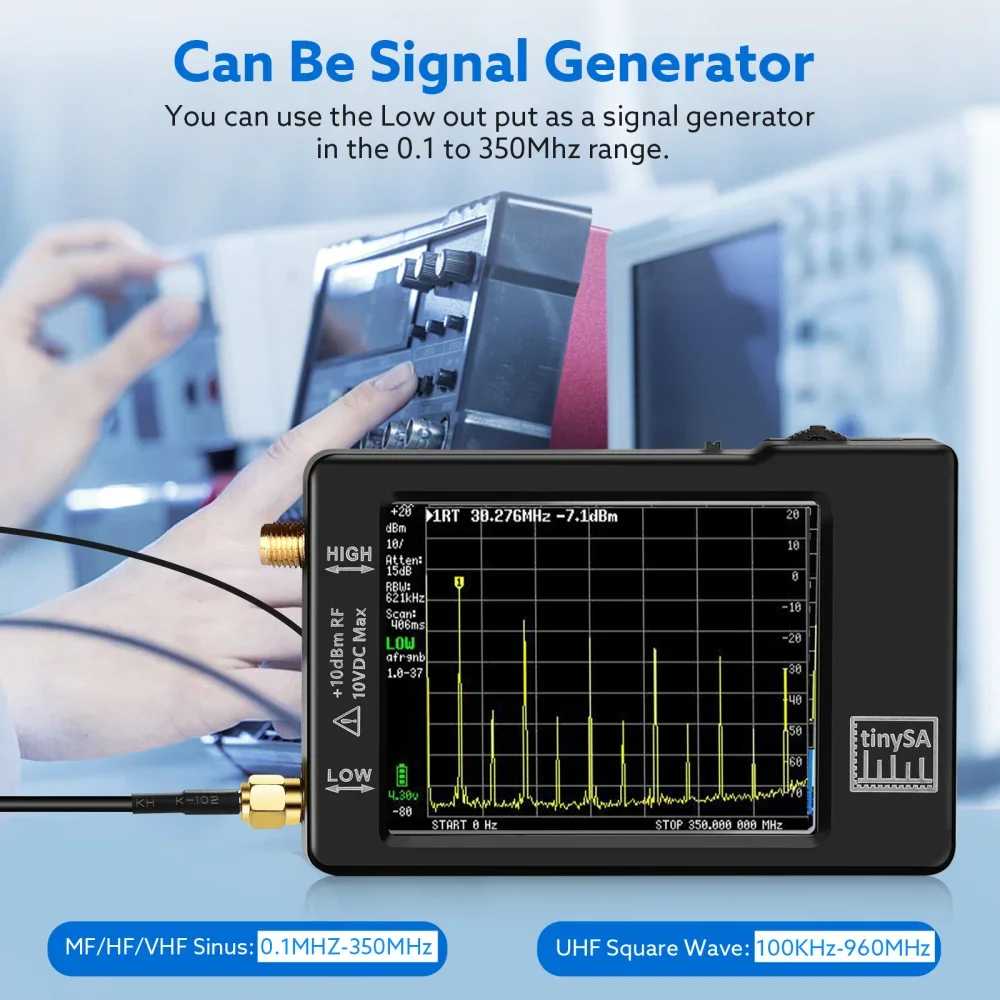

Especificaciones del modo de salida baja:

* Salida sinusal con armónicos inferiores a -40 dB de elementos fundamentales
* Rango de frecuencia de salida de 100 kHz a 350 MHz
* Nivel de salida seleccionable en pasos de 1 dB entre -76 dBm y -6 dBm
* AM opcional, FM estrecho y amplia modulación FM o barrido lento sobre rango de frecuencia seleccionable

Especificaciones del modo de alto rendimiento:

* Salida de onda cuadrada
* Rango de frecuencia de salida de 240MHz a 960MHz
* Nivel de salida seleccionable en incrementos variables entre -38dBm y +13dBm
* FM estrecho opcional y amplia modulación de FM o barrido lento sobre rango de frecuencia seleccionable

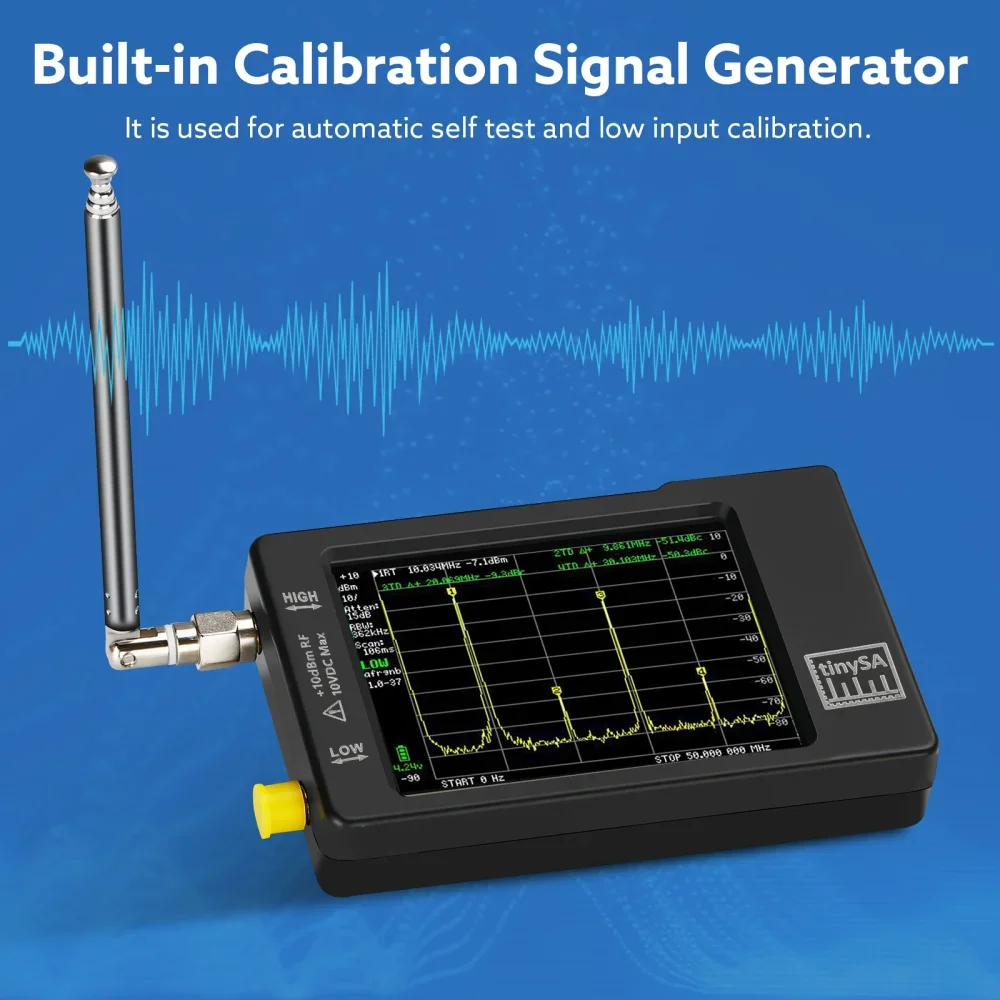

Especificaciones del generador de referencia:

* Salida de onda cuadrada opcional con fundamental de -25 dBm conectada a alta entrada/salida
* La frecuencia se puede configurar en 1MHz, 2MHz, 4MHz, 10MHz, 15MHz o 30MHz.

Especificaciones de la batería:

* Tiempo de carga máximo 1 hora en puerto USB mínimo de 500 mA o cargador USB
* Funcionamiento con batería completamente cargada durante al menos 2 horas

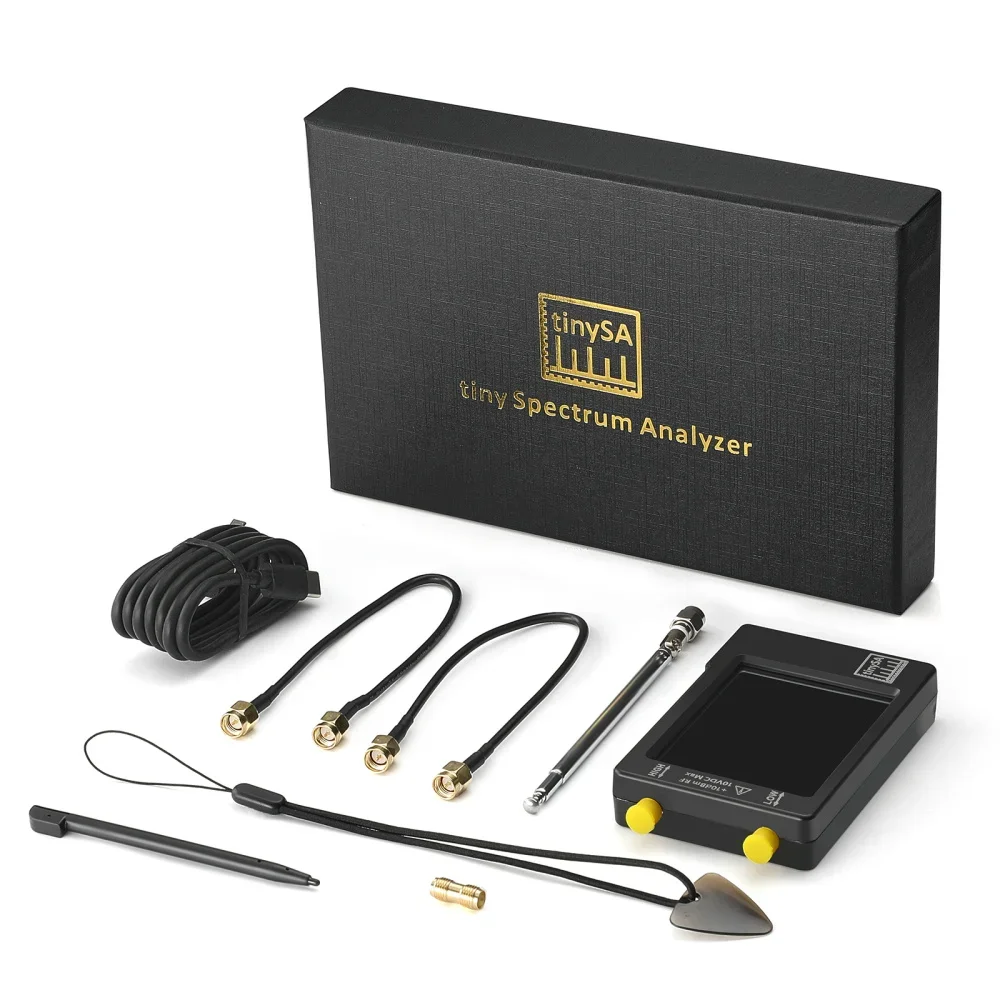

Paquete incluido:
Analizador de espectro TinySA 2.8" *1
20 cm sma-sma rg174 rf cabe *2
Cable de datos USB tipo C *1
Cuerda de mano * 1
Conector SMA hembra a hembra *1
Antena telescópica SMA * 1
