Descripción

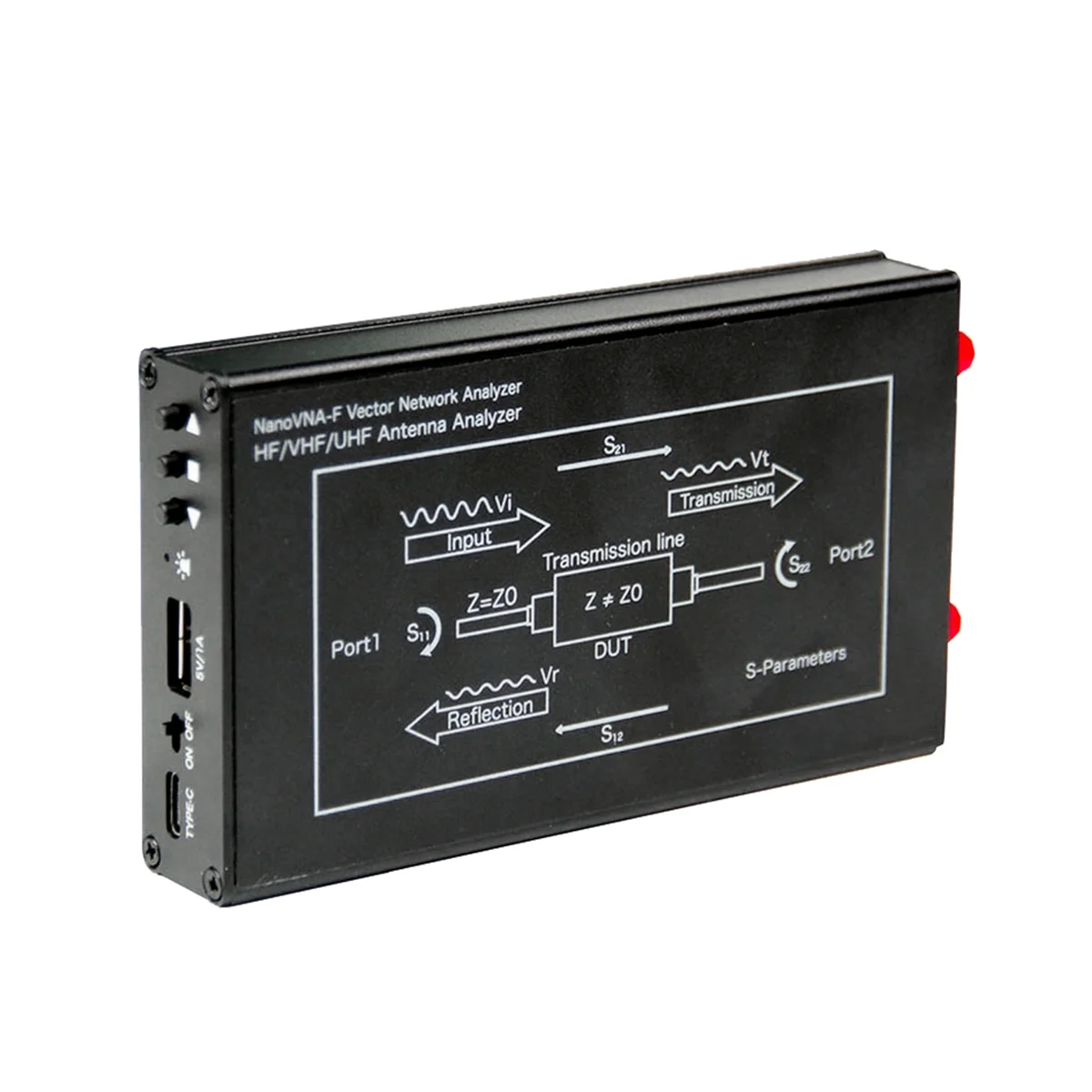

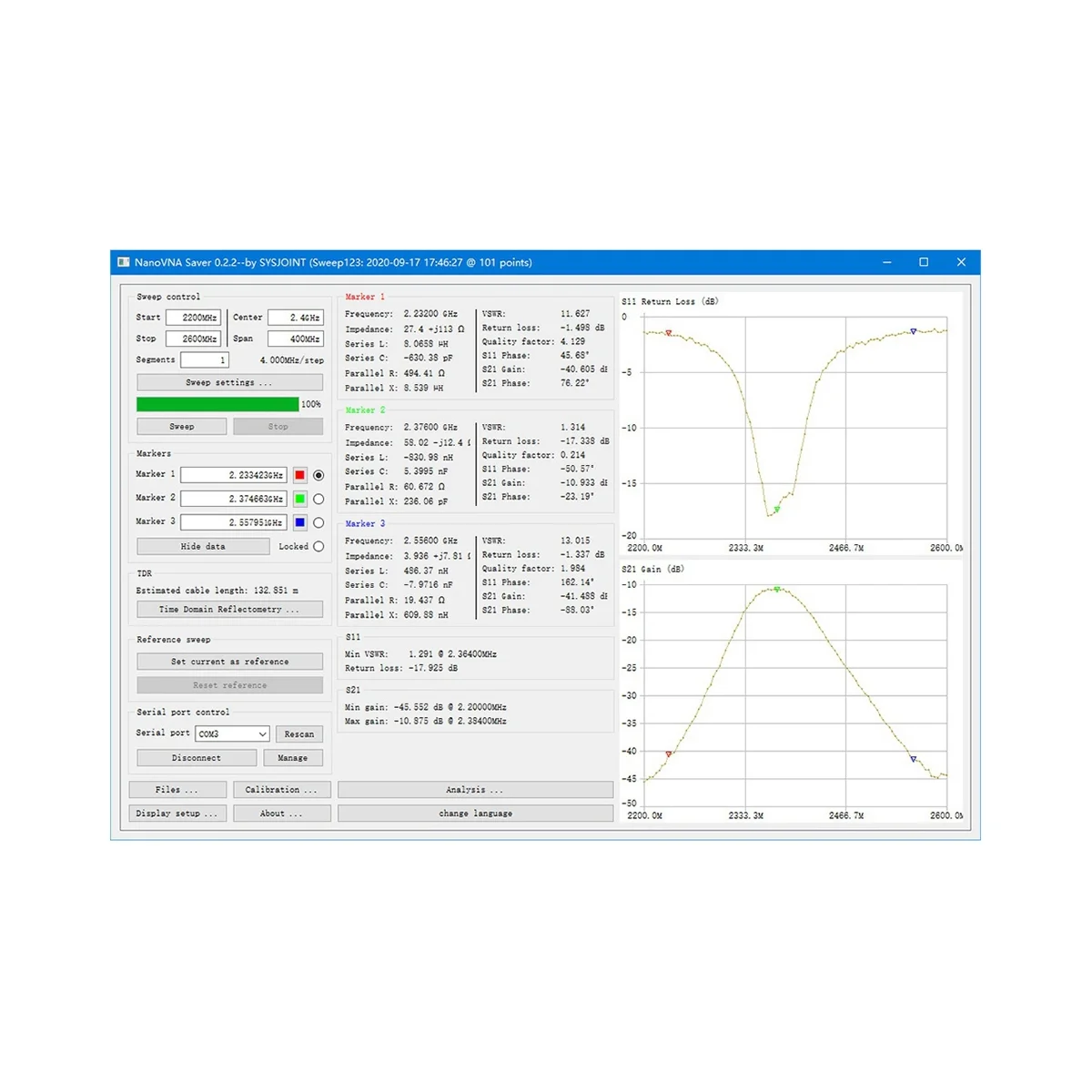

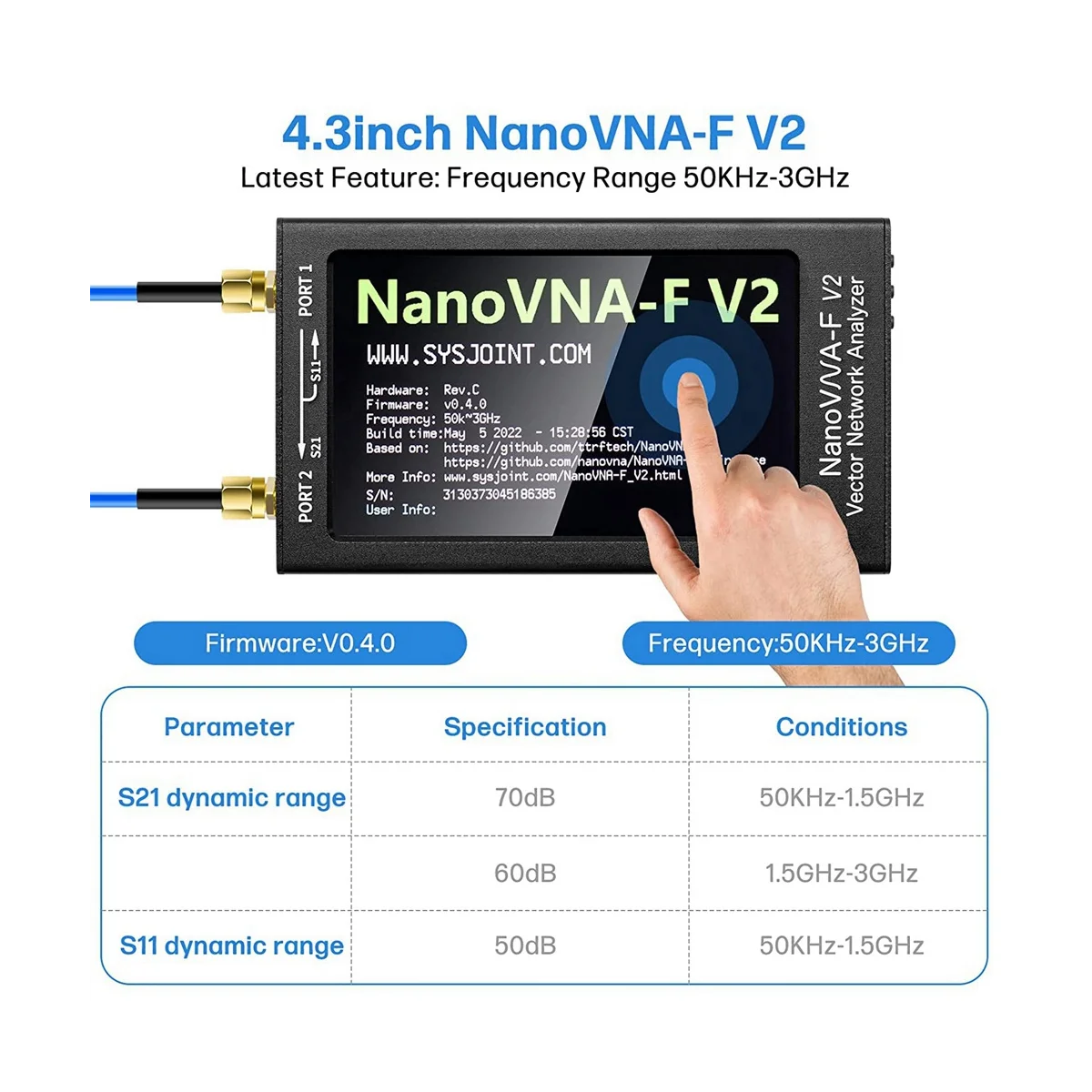

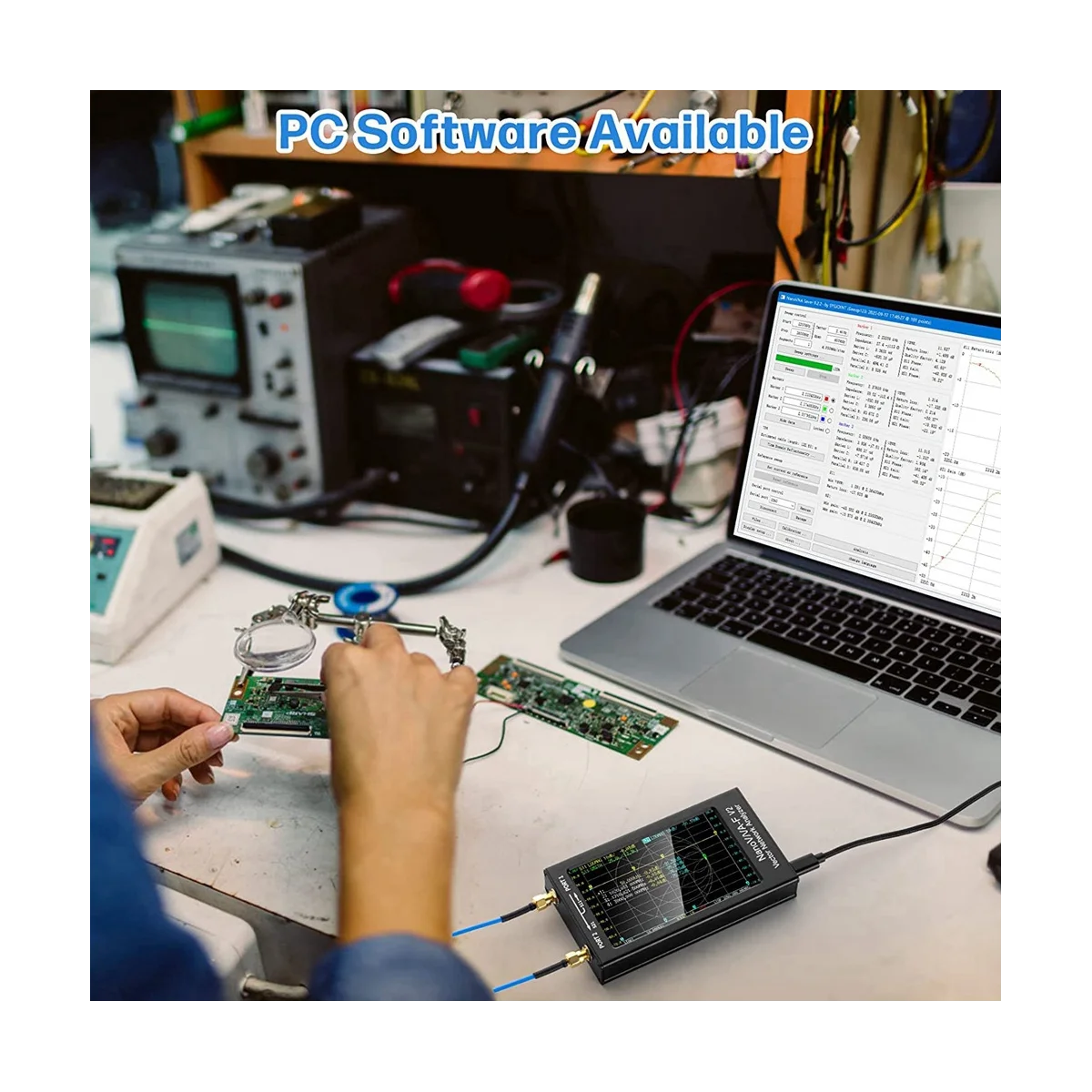

El For NanoVNA-F V2 se ha actualizado sobre la base de NanoVNA-F al último Firmware 0.4.0, y la página de operación es compatible con Nanovna-F. Puede medir el parámetro S, relación de onda estacionaria de voltaje SWR, mapa de fase, retardo de grupo, gráfico de Smith, DELAY, POLAR, LINEAL y así sucesivamente El rango de medición para NanoVNA-F V2 es 50KHz-3GHz, que es más grande que la versión anterior (la anterior es 10KHz-1,5 GHz). El método TX/RX puede medir los parámetros completos S11 y S21, rangos dinámicos S21: 70dB (1,5 GHz), 60dB (3GHz); S11 rangos dinámicos: 50dB (1,5 GHz), 40dB (3GHz) El analizador Anterna utiliza cajas de aleación de aluminio, que son resistentes y duraderos y pueden proteger eficazmente las interferencias electromagnéticas para garantizar la precisión de la medición. La interfaz de radiofrecuencia es SMA, que es conveniente para conectar varios tipos de medición usando software de PC para NanoVNA Saver, puede conectarse a NanoVNA y extraer los datos para su visualización en un ordenador, Y para guardar en archivos Touchstone. Rendimiento del producto: 1. Rango de frecuencia de medición: 50KHz-3000MHz; 2. Potencia de salida RF: -9dbm (error dentro de 1GHz: más o menos 1db); 3. Precisión de frecuencia: menos de 0,5 ppm 4. S21 rango dinámico: 70dB (1,5 GHz), 60dB (3GHz) 5. S11 rango dinámico: 50dB (1,5 GHz), 40dB (3GHz) Pérdida de retorno del puerto 6,2: 20dB TYP (1,5 GHz), 13dB min (3GHz) Pantalla LCD IPS de 7,4 pulgadas, IPS TFT (800x480) ángulo de visión cercano a 180 °, uso a largo plazo sin dañar los ojos; 8. Usando una batería de litio de gran capacidad de 5000mAh, la duración de la batería puede alcanzar las 7 horas; Diferentes lotes pueden dar como resultado diferentes aspectos del producto, texto impreso y colores, lo que no afecta el uso Color: negro Material:Metal Contenido del paquete: 1 x Kit de analizador de red vectorial Solo el contenido del paquete anterior, otros productos no están incluidos. Nota: El reflejo de la luz y las diferentes pantallas pueden hacer que el color del elemento en la imagen sea un poco diferente del real. El error de medición permitido es +/- 1-3cm.
