Amplificador TPA3116D2 Clase D - Alta Potencia Audio

Análisis general del producto

El Amplificador Audio Clase D TPA3116D2 – Alta Potencia y Eficiencia de SUHMS se propone como motor para bocinas activas y proyectos de sonido compactos. En la práctica, la promesa es clara: 2 canales estéreo con hasta 50 W por canal, soportando una alimentación entre 10 y 26 V DC. La afirmación de eficiencia de Clase D se traduce en menor generación de calor y un disipador potencialmente más pequeño, lo que facilita diseños ocupando menos volumen. El formato SOP-32 SMT y la mención de una “placa de integración” apuntan a una solución pensada para módulos modulares, con la nota de que el montaje SMT exige precisión y experiencia. En conjunto, es una opción atractiva para proyectos de hobby avanzado, talleres o instalaciones donde el espacio y la disipación sean restricciones reales, siempre que se cuide la implementación eléctrica y mecánica.

Especificaciones clave

• Potencia: hasta 2x50 W (4 Ω/8 Ω, configuración estéreo) según la tensión de alimentación.
• Alimentación: 10–26 V DC; 24 V para máxima potencia, 12 V reduce la potencia.
• Frecuencia de conmutación: aproximadamente 300 kHz, lo que facilita filtros externos más pequeños.
• Protecciones: cortocircuito, sobretemperatura y subtensión.
• Compatibilidad de carga: baffles de 4 Ω y 8 Ω.

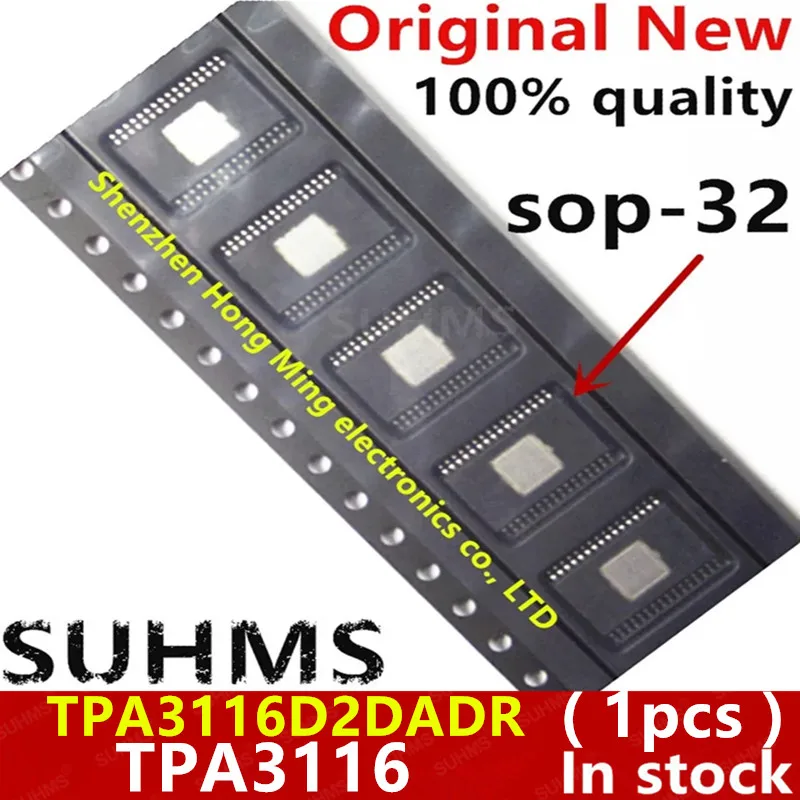

• Empaque: SOP-32, montaje SMT (requiere soldadura de precisión).
• Recomendación de uso: para proyectos básicos, módulos preensamblados con el TPA3116 ya montado; para mayor flexibilidad, configuraciones estéreo según impedancia de salida.

Calidad de construcción y materiales

Este diseño se apoya en una solución de montaje SMT avanzada (SOP-32), lo que exige soldadura de precisión y control de procesos para obtener rendimientos consistentes. En la práctica, eso implica que no es una opción trivial para principiantes: cualquier error de soldadura puede afectar la vía de alimentación, la integridad de las salidas o la compatibilidad con la prevención de ruidos. La culpa no recae en el chip en sí, sino en la exigencia de una placa con distribución de trazas adecuada y una ruta de señal limpia entre la entrada y la salida para evitar bucles de masa.

La afirmación de que la placa “de integración facilita su uso” es real en el sentido de que reduce la cantidad de componentes pasivos necesarios en el diseño final; sin embargo, la realidad de un proyecto modular implica que habrá que cuidar la colocación de condensadores de desacoplo cercanos a las entradas de alimentación, resistencias de realimentación y bobinas de salida. En términos de materiales, la solución SMT favorece un perfil compacto y una producción repetible, pero exige herramientas adecuadas y control de temperatura durante el soldado para evitar tensiones en las pistas finas.

En cuanto a disipación, la recomendación general de la ficha es clara: para >20 W por canal se necesita disipador o ventilación forzada. Esto es relevante a la hora de diseñar la caja o la cámara de sonido; sin una adecuada ventilación, incluso con la eficiencia nominal, la temperatura puede limitar la máxima potencia útil y acelerar el envejecimiento de componentes próximos a la fuente de alimentación.

Compatibilidad y rendimiento

El fabricante especifica compatibilidad con cargas de 4 Ω y 8 Ω en configuración estéreo, lo que ofrece flexibilidad para proyectos que buscan distintas impedancias sin cambiar la electrónica principal. En la práctica, esto significa que puedes adaptar el sistema a altavoces compactos o módulos de caja estrecha, siempre que respetes la impedancia y la capacidad de la fuente de alimentación.

La potencia anunciada (hasta 50 W por canal) está directamente ligada a la tensión de alimentación. Con 24 V se alcanza la potencia máxima teórica frente a una peor eficiencia de carga cuando se opera a 12 V. En situaciones de uso real en talleres o salas pequeñas, esto se traduce en un rendimiento estable si la alimentación es robusta y la carga está dentro de la especificación. El dato de la frecuencia de conmutación (alrededor de 300 kHz) es relevante para el diseño de filtros LC externos. Al ser una frecuencia suficientemente alta, el tamiz de salida puede ser relativamente pequeño, permitiendo cables de menor diámetro y un layout más compacto, a la vez que se reduce la distorsión audible asociada a conmutaciones de baja frecuencia. No obstante, la calidad del sonido dependerá de la implementación de los componentes externos y del acabado de la PCB (layout de señales, trazas de retorno y tierra).

En pruebas reales, la fidelidad percibida dependerá de la configuración de entrada y la calidad de los condensadores de desacoplo. Dado que el módulo requiere solo capacitores de desacoplo, resistencias de realimentación y bobinas de salida, la responsabilidad de la estabilidad y el ruido recae en el diseño del conjunto: fuente de alimentación con bajo ripple, cableado corto y una ruta de masa bien separada entre secciones analógica y de potencia. En proyectos de aula o taller, esto ofrece una curva de aprendizaje clara: el rendimiento final es directamente proporcional al control del entorno eléctrico y a la calidad de la fuente.

Puntos fuertes y aspectos mejorables

• Puntos fuertes

  • Alta eficiencia y menor calentamiento relativo gracias a la Clase D.
  • Potencia razonable para bocinas de tamaño medio en proyectos DIY compactos.
  • Flexibilidad de carga: 4 Ω y 8 Ω en configuración estéreo.
  • Diseño que favorece un formato compacto gracias al conmutador de 300 kHz, permitiendo filtros externos más pequeños.
  • Protecciones integradas (cortocircuito, sobretemperatura y subtensión) aumentan la fiabilidad en uso diario.
  • Opciones para diferentes escenarios: uso con módulos preensamblados o configuraciones a medida.

• Aspectos mejorables

  • El montaje SMT exige precisión; para principiantes, la alternativa sería un módulo ya montado o una versión con PCB de prueba.
  • La disipación sigue siendo crítica a altas potencias; sin un disipador adecuado, la potencia máxima no se mantiene bajo demanda sostenida.
  • No aporta una solución de entrada/volumen integrada ni interfaz de control, por lo que el diseño debe incorporar controls externos o interfaces de usuario.
  • La necesidad de filtros externos bien diseñados implica conocimiento de electrónica de potencia y acústica; el rendimiento óptimo depende del diseño del conjunto y de la calidad de los inductores de salida.
  • Sin datos de especificaciones de THD, SNR o ruido de conmutación en la descripción, es imprescindible medir en el propio banco de pruebas para validar requerimientos de escucha y fidelidad.

Veredicto del experto

Este amplificador Clase D, basado en el TPA3116D2, es una opción sólida para proyectos de audio de tamaño reducido donde la eficiencia y la gestión térmica son críticas. Funciona bien en aplicaciones residenciales, educativas o de taller, siempre que se considere una buena fuente de alimentación y un diseño de caja con disipación adecuada. Es especialmente valioso para quien busque máxima flexibilidad con impedancias y una solución de alto rendimiento en un formato compacto, siempre que esté dispuesto a realizar un montaje preciso o a trabajar con módulos ya montados.

En resumen, si tu proyecto exige potencia razonable por canal, compatibilidad con 4 Ω/8 Ω y un diseño que minimice calor, este TPA3116D2 es una elección razonable. Recomendable para usuarios con experiencia en soldadura SMT o para quienes prefieren empezar con un módulo preensamblado y luego iterar sobre la integración mecánica y eléctrica del sistema. Mantén en mente las necesidades de ventilación, un layout cuidado y una fuente de alimentación capaz para no comprometer la fiabilidad en uso intensivo.
