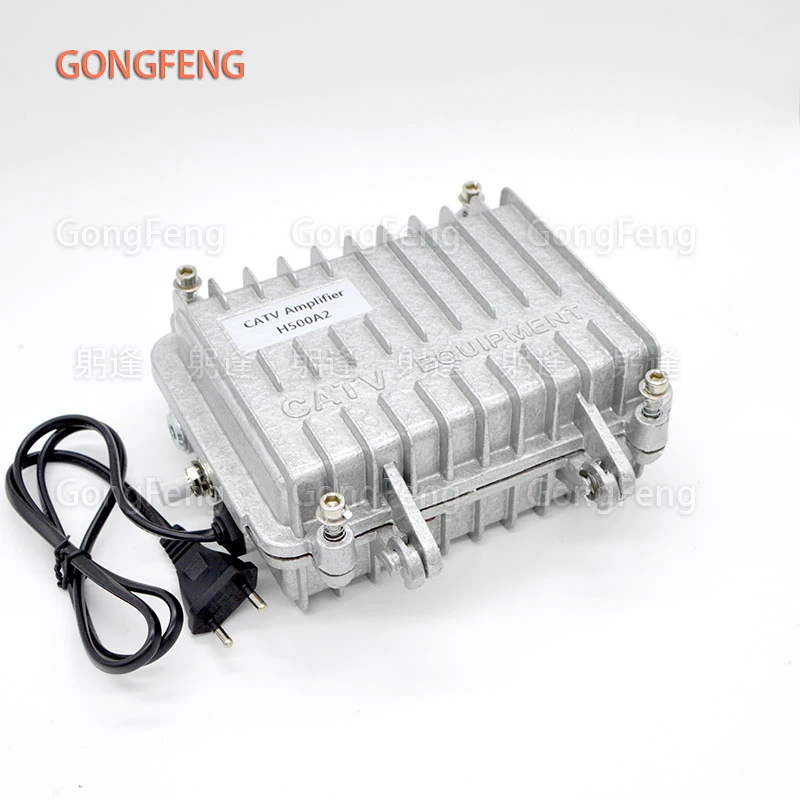

Hot Sell 220V CATV Signal Amplifier Unidirectional, Single Mode Home Amplifier With inch F Head EU Standard Power Supply plug
CATV amplifier user amplifier home amplifier CATV signal amplifier 220V / 862MHz
H500 user amplifier (unidirectional, single-mode, small shell)
1： Functional features
◇ applicable to user distribution network
◇ high quality plastic sprayed die-casting waterproof aluminum shell with good sealing and heat dissipation

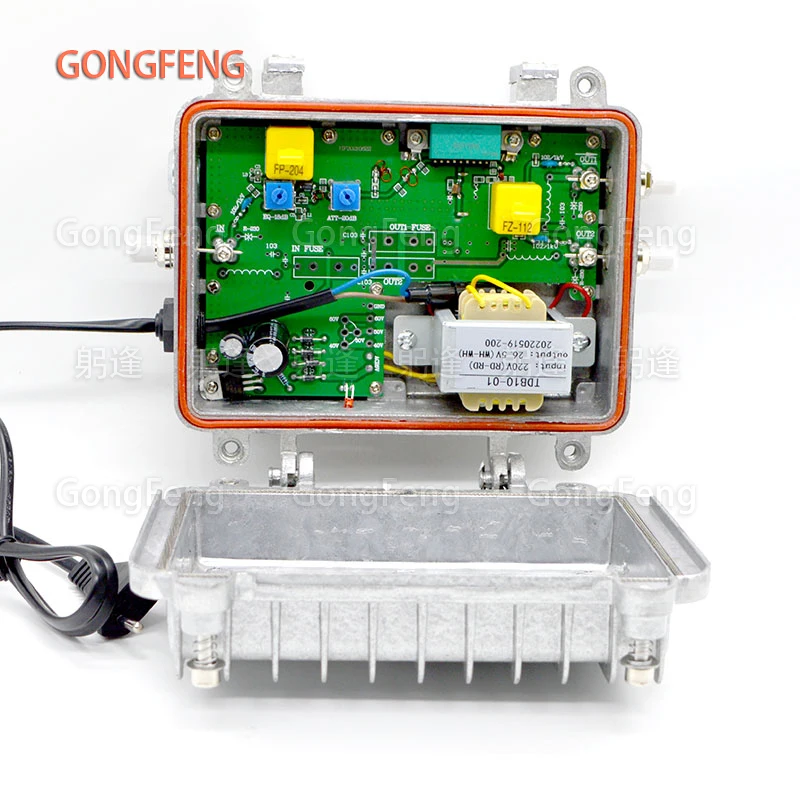

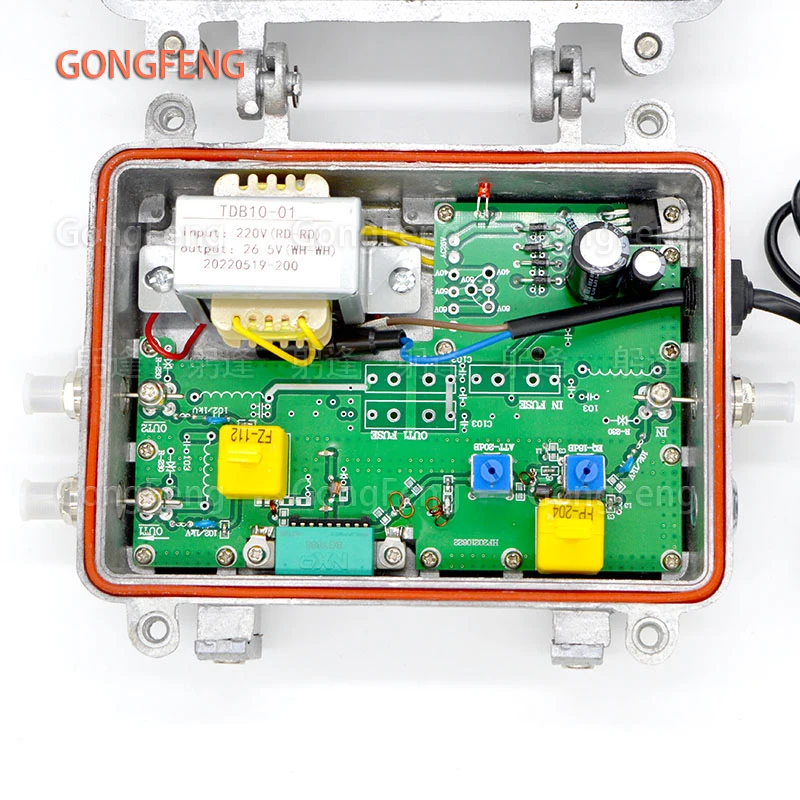

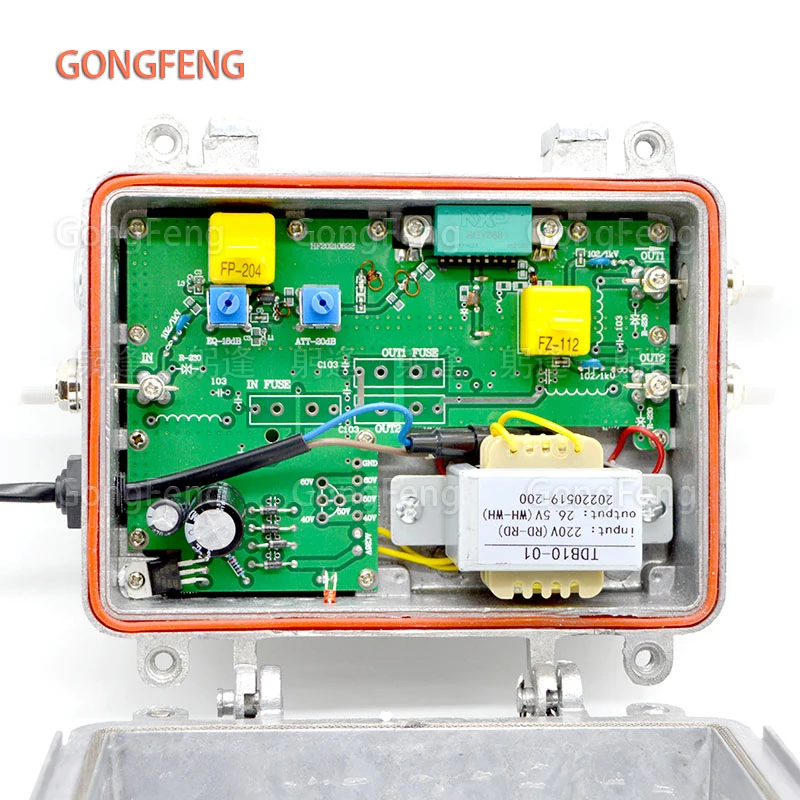

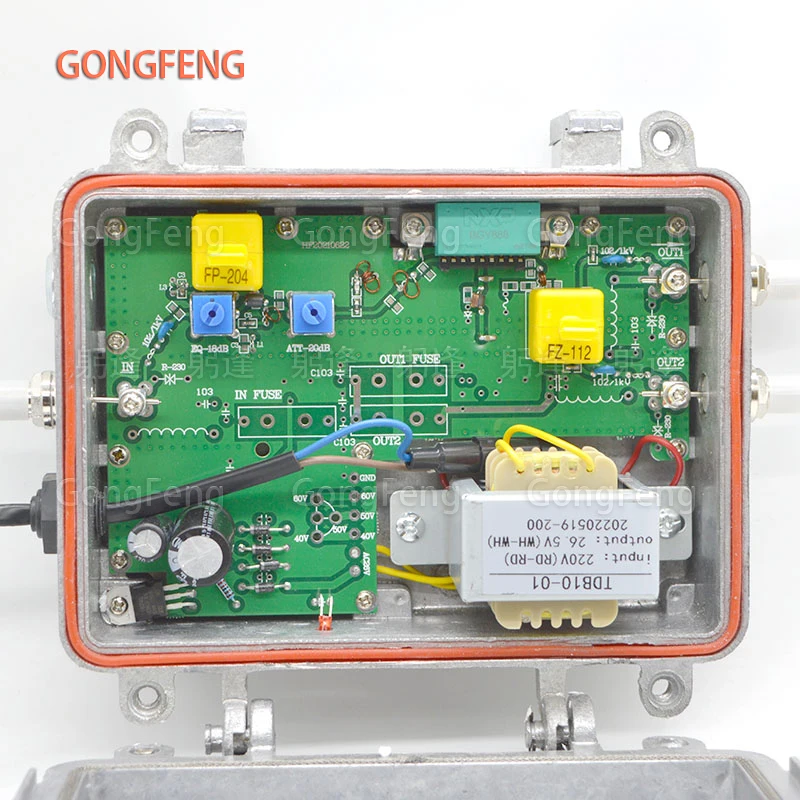

◇ double sided porous epoxy board and surface mount technology (SMT)
◇ attenuator and equalizer are continuously adjustable
◇ two channel level output
◇ high reliability E-type plug-in transformer; 220V power supply optional
technical parameter
Frequency range: 47 ~ 750MHz, 47 ~ 862MHZ
Nominal gain: 30dB
Nominal input level: 72dbuv
Nominal output level: 102dbuv
Flatness: ± 0.75db
Noise coefficient: ≤ 10dB
Reflection loss: ≥ 14dB
Gain adjustment range: 0 ~ 20dB
Slope adjustment range: 0 ~ 18dB
CTB: ≥58db (Note 1) 58db (Note 2)
CSO: ≥57db (Note 1) 57db (Note 2)
Group delay: ≤ 10ns (112.5mhz / 116.68mhz)
Signal AC sound ratio: ＜ 2%
Impulse withstand voltage (10 / 700us) ＞ 5kV
Gain stability: - 1.0 ~ + 1.0db
Note 1: 79 channels (112.25mhz ~ 743.25mhz), measured when PAL-D analog channel is fully loaded
Note 2: 93 channels (112.25mhz ~ 855.25mhz), measured when PAL-D analog channel is fully loaded
General characteristics
Power supply voltage: 36 ~ 65；220 ± 20% VAC
Overall power: 15W
Overall dimension: 230 × 190× 110mm
Net weight: 1.6kg
Venta caliente 220V CATV amplificador de señal unidireccional, amplificador doméstico de modo único con pulgadas F cabeza enchufe de fuente de alimentación estándar de la UE
Amplificador CATV amplificador de usuario amplificador doméstico amplificador de señal CATV 220V / 862MHz
Amplificador de usuario H500 (unidireccional, monomodo, carcasa pequeña)
1: Características funcionales
◇ Aplicable a la red de distribución de usuarios
◇ Carcasa de aluminio impermeable de fundición a presión de plástico de alta calidad con buen sellado y disipación de calor
◇ Tablero epoxi poroso de doble cara y tecnología de montaje en superficie (SMT)
◇ El atenuador y el ecualizador son ajustables continuamente
◇ Salida de nivel de dos canales
◇ Transformador enchufable tipo E de alta fiabilidad; fuente de alimentación de 220V opcional
Parámetro técnico
Rango de frecuencia: 47 ~ 750MHz, 47 ~ 862MHZ
Ganancia nominal: 30dB
Nivel de entrada nominal: 72dbuv
Nivel de salida nominal: 102dbuV
Planitud: ± 0,75db
Coeficiente de ruido: ≤ 10dB
Pérdida de reflexión: ≥ 14dB
Rango de ajuste de ganancia: 0 ~ 20dB
Rango de ajuste de pendiente: 0 ~ 18dB
CTB: ≥ 58db (Nota 1) 58db (Nota 2)
CSO: ≥ 57db (Nota 1) 57db (Nota 2)
Retardo de grupo: ≤ 10ns (112,5 MHz/116,68 MHz)
Relación de sonido de señal AC: 2%
Voltaje soportado por impulso (10 / 700us) 5kV
Estabilidad de ganancia:-1,0 ~ + 1.0db
Nota 1: 79 canales (112,25 MHz ~ 743,25 MHz), medidos cuando canal analógico está completamente cargado.
Nota 2: 93 canales (112,25 MHz ~ 855,25 MHz), medidos cuando canal analógico está completamente cargado
Características generales
Voltaje de la fuente de alimentación: 36 ~ 65;220 ± 20% VAC
Potencia total: 15W
Dimensión total: 230 × 190 × 110mm
Peso neto: 1,6 kg
