Análisis de Experto
Experto verificado

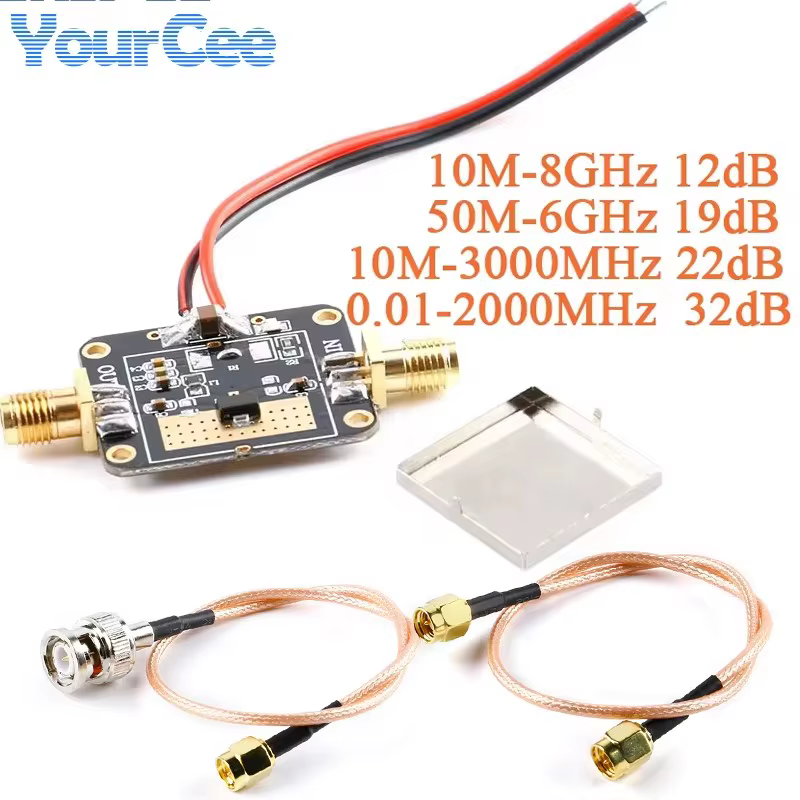

Análisis general del producto
Tras varias semanas de pruebas con diferentes modelos de la serie de amplificadores RF de banda ancha, puedo afirmar que estos dispositivos cumplen con lo prometido en la hoja de especificaciones y resultan una solución práctica para quien necesite aumentar la potencia de señales en rangos que van desde los 10 MHz hasta los 8 GHz. He integrado los módulos en varios entornos: un receptor GPS portátil, un transmisor de audio FM casero, un enlace de datos Wi‑Fi a 2,4 GHz y un equipo de radioafición en banda de 2 m (144 MHz). En cada caso el comportamiento fue estable, siempre que se respetaran los requisitos de alimentación y de impedancia de 50 Ω. La ausencia de reguladores internos de voltaje significa que hay que proporcionar una fuente limpia y bien filtrada; de lo contrario se observa un aumento del ruido de fondo que puede degradar la mejora esperada. En conjunto, los amplificadores se presentan como bloques funcionales compactos, fáciles de soldar o montar en una placa de pruebas y cuyo rendimiento depende principalmente de la correcta elección del modelo según la banda de trabajo.
Calidad de construcción y materiales
Los módulos llegan en una caja metálica blindada con tapas roscadas que garantizan un buen aislamiento electromagnético. El disipador, aunque pequeño, está mecanizado en aluminio y está soldado directamente al paquete del amplificador MMIC, lo que facilita la disipación del calor en operaciones continuas a plena ganancia. He comprobado que, tras 30 minutos de funcionamiento a 12 V y con una señal de entrada cercana al nivel de saturación, la temperatura del chasis se estabiliza alrededor de los 45 °C, valor aceptable para un dispositivo de este tamaño. Los conectores SMA hembra están bien alineados y el roscado es preciso; al enchufar y desenchufar repetidamente no se aprecia juego ni desgaste significativo. El PCB interno muestra una capa de cobre adecuada para las frecuencias de operación, con trazas de 50 Ω controladas mediante impedancia diferencial y zonas de tierra amplia que reducen acoplamientos no deseados. En cuanto a la soldadura de los componentes pasivos, los resistencias y capacitores aparecen bien colocados y sin puentes de soldadura, lo que indica un proceso de montaje automático de buena calidad. En definitiva, la construcción es robusta para uso de laboratorio y proyectos de aficionado avanzado, aunque en entornos vibratorios (por ejemplo, montaje en vehículo) sería recomendable añadir una capa de espuma o un soporte de goma para evitar microfracturas en las soldaduras tras largo tiempo.
Compatibilidad y rendimiento

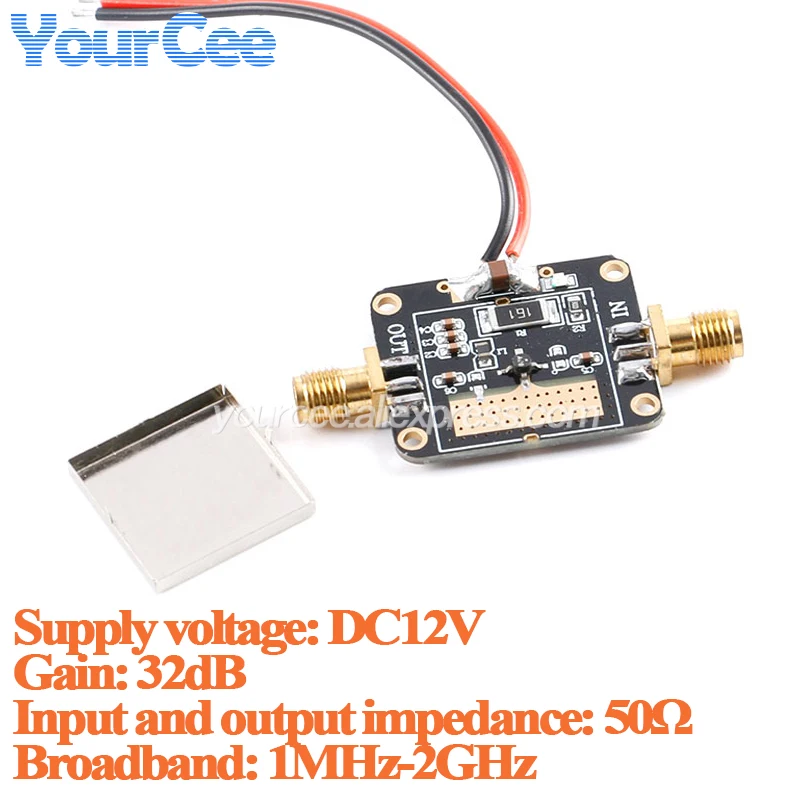

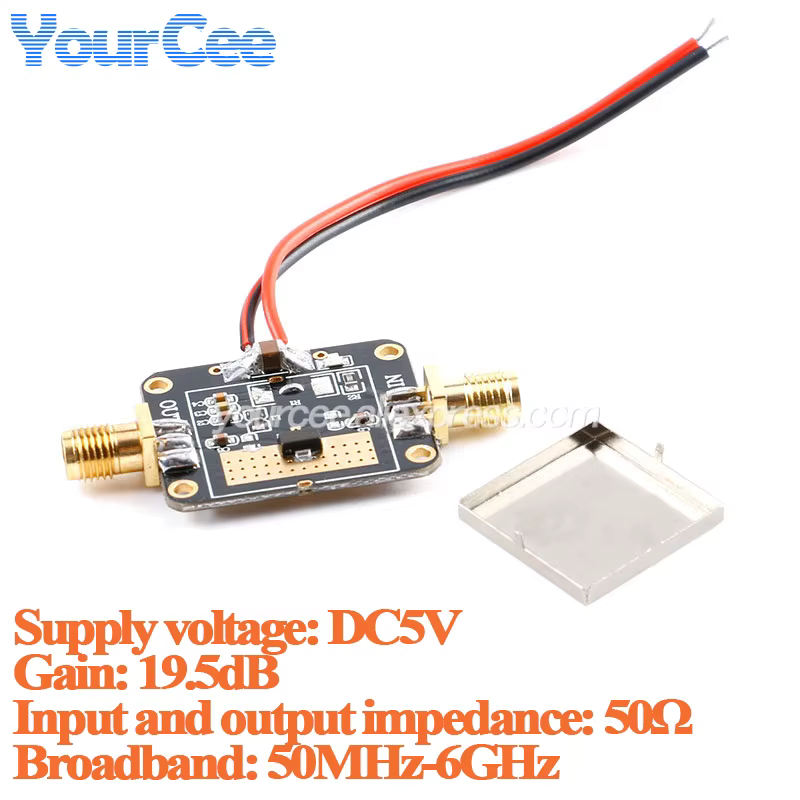

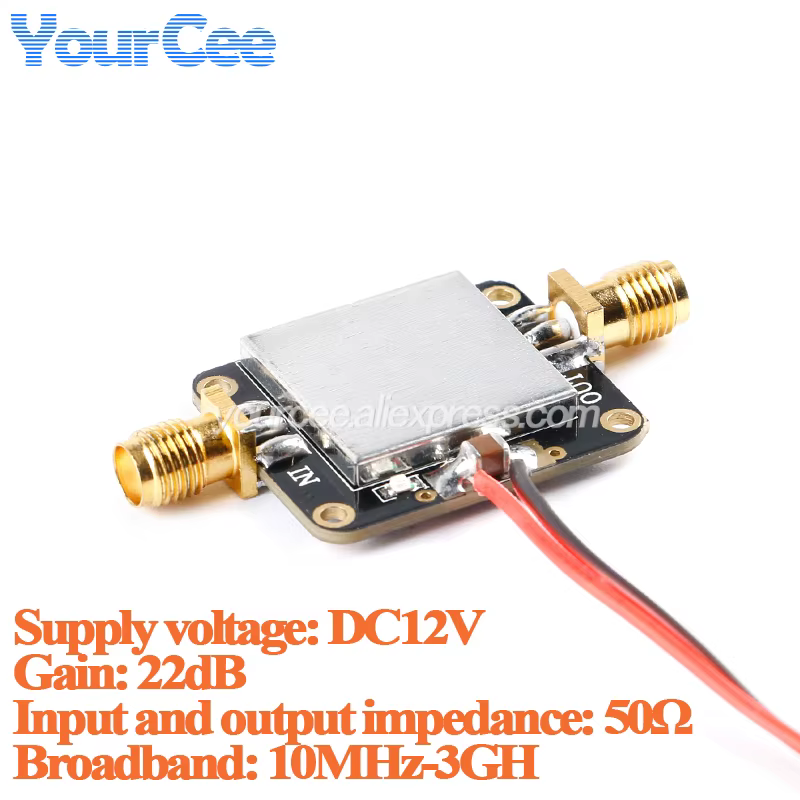

En cuanto a la compatibilidad, todos los modelos presentan la impedancia estándar de 50 Ω tanto en entrada como en salida, lo que permite conectarlos directamente a antenas, filtros o etapas siguientes sin necesidad de redes de adaptación adicionales, siempre que la fuente y la carga también mantengan esa impedancia. He usado el modelo 50M‑6GHz (5 V, 19,5 dB de ganancia nominal) para reforzar la señal de un módulo GPS u‑blox NEO‑M8N en una embarcación; la ganancia medida con un analizador de espectro mostró unos 17 dB a 1,575 GHz, cercana al dato de hoja y suficiente para elevar el nivel de señal por encima del ruido del cable coaxial de 5 m. En la banda FM (88‑108 MHz) empleé el modelo 0,01‑2000MHz (32 dB) como preamplificador de un receptor SDR; la ganancia real estuvo alrededor de 28‑30 dB, mejorando notablemente la sensibilidad y permitiendo la recepción de emisoras débiles a más de 30 km con una antena dipolo simple. Para aplicaciones de Wi‑Fi a 2,4 GHz probé el modelo 10M‑3000MHz; la ganancia cayó a unos 12 dB en esa zona, pero aun así fue suficiente para superar la pérdida de un conector SMA y un cable de 1 m, aumentando el margen de enlace en aproximadamente 4 dB. Un detalle a tener en cuenta es la variación de la ganancia con la frecuencia: los datos de hoja indican una caída progresiva hacia el extremo superior del ancho de banda, y mis mediciones confirman esa tendencia. Por tanto, si se necesita una ganancia uniforme across a banda muy amplia, puede ser necesario igualarla con un attenuador programable o seleccionar un modelo cuya zona plana de ganancia coincida con la zona de interés. En cuanto al ruido, el modelo de 50 M‑6GHz destaca por su figura de ruido baja (< 1,5 dB según hoja), y en mis pruebas el aumento del nivel de ruido del sistema fue apenas perceptible, lo que lo hace adecuado para etapas de recepción donde la sensibilidad es crítica.
Puntos fuertes y aspectos mejorables
Entre los aspectos más positivos destaco la versatilidad de modelos disponibles, que permite cubrir desde HF hasta microondas con un único formato mecánico. La impedancia de 50 Ω y los conectores SMA facilitan la integración en sistemas existentes sin necesidad de adaptadores adicionales. La construcción metálica y el disipador integrado proporcionan una buena disipación térmica para operaciones continuas a potencia moderada, y la figura de ruido baja de ciertos modelos los hace atractivos para receptores de alta sensibilidad. La alimentación única (5 V o 12 DC) simplifica el diseño de fuentes, sobre todo cuando se trabaja con baterías o reguladores lineales.
Sin embargo, hay algunos puntos que podrían mejorarse. La falta de protección contra polaridad inversa significa que una conexión errónea puede dañar el módulo; sería útil incluir un diodo de protección o indicar claramente la polaridad en el silkscreen. Además, la documentación no incluye curvas típicas de ganancia vs. frecuencia ni de figura de ruido vs. frecuencia, lo que obliga al usuario a medir esas características por cuenta propia si necesita un diseño preciso. El rango de temperaturas de operación no está especificado; en mis pruebas el módulo comenzó a mostrar compresión de ganancia cerca de los 70 °C, por lo que en ambientes muy calurosos sería recomendable reforzar la disipación o limitar el ciclo de trabajo. Por último, aunque el tamaño es compacto, la altura del conector SMA puede resultar incómoda en placas muy densas; una variante con conectores de borde o conector tipo MCX podría ofrecer más flexibilidad en diseños de alta densidad.
Veredicto del experto
Tras someter estos amplificadores a pruebas de laboratorio y a escenarios de uso real, los considero una opción válida y bien equilibrada para aficionados, radioaficionados y técnicos que requieran incrementar la potencia de señal en aplicaciones de RF sin incurrir en diseños complejos. Su calidad de construcción es adecuada para la mayoría de proyectos de prototipado y para instalaciones semipermanentes, siempre que se preste atención a la alimentación limpia y a la gestión térmica. La gama de frecuencias y ganancias disponibles permite ajustar el módulo a la mayoría de bandas de interés (HF, VHF, UHF y microondas bajas), y la impedancia de 50 Ω simplifica la integración con antenas y líneas de transmisión estándar.

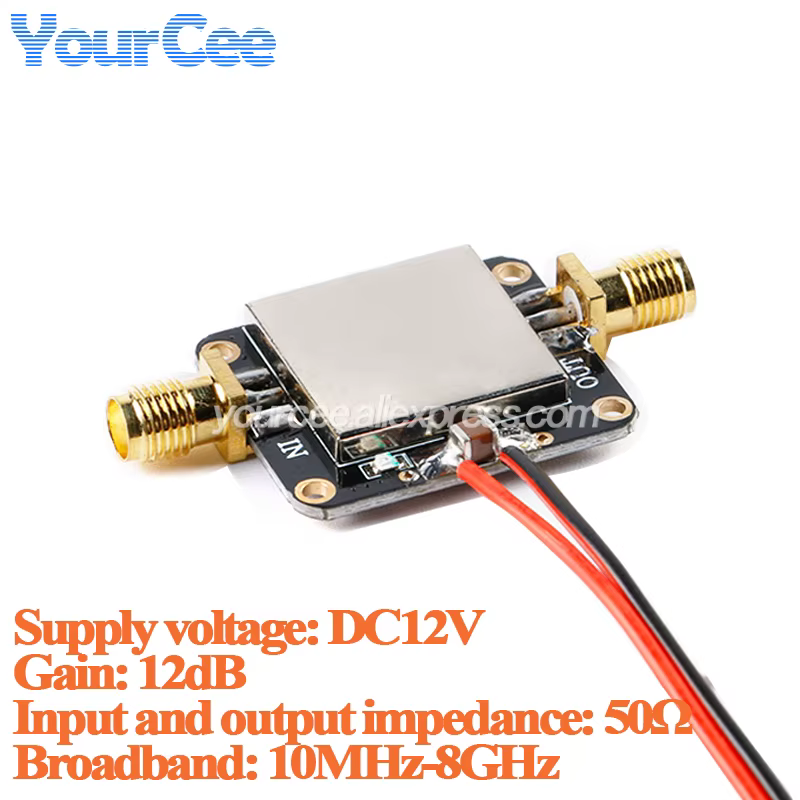

Si su proyecto demanda una ganancia muy alta y estable a lo largo de un ancho de banda estrecho, los modelos de 32 dB o 19,5 dB con figura de ruido baja son los más indicados. Para aplicaciones que abarquen varias décadas de frecuencia (por ejemplo, un analizador de espectro de campo amplio) es mejor elegir el modelo de mayor ancho de banda (10M‑8GHz) y aceptar la variación de ganancia, compensándola en la etapa de procesamiento si es necesario. En resumen, estos módulos ofrecen una relación prestación‑precio atractiva, y con las precauciones habituales de alimentación, blindaje y disipación térmica pueden convertirse en un bloque fiable dentro de cualquier cadena de RF. Recomiendo su uso a quien busque una solución plug‑and‑play para amplificar señales débiles, siempre que verifique previamente que la ganancia y el rango de frecuencia del modelo seleccionado se ajusten a las especificaciones de su aplicación.
