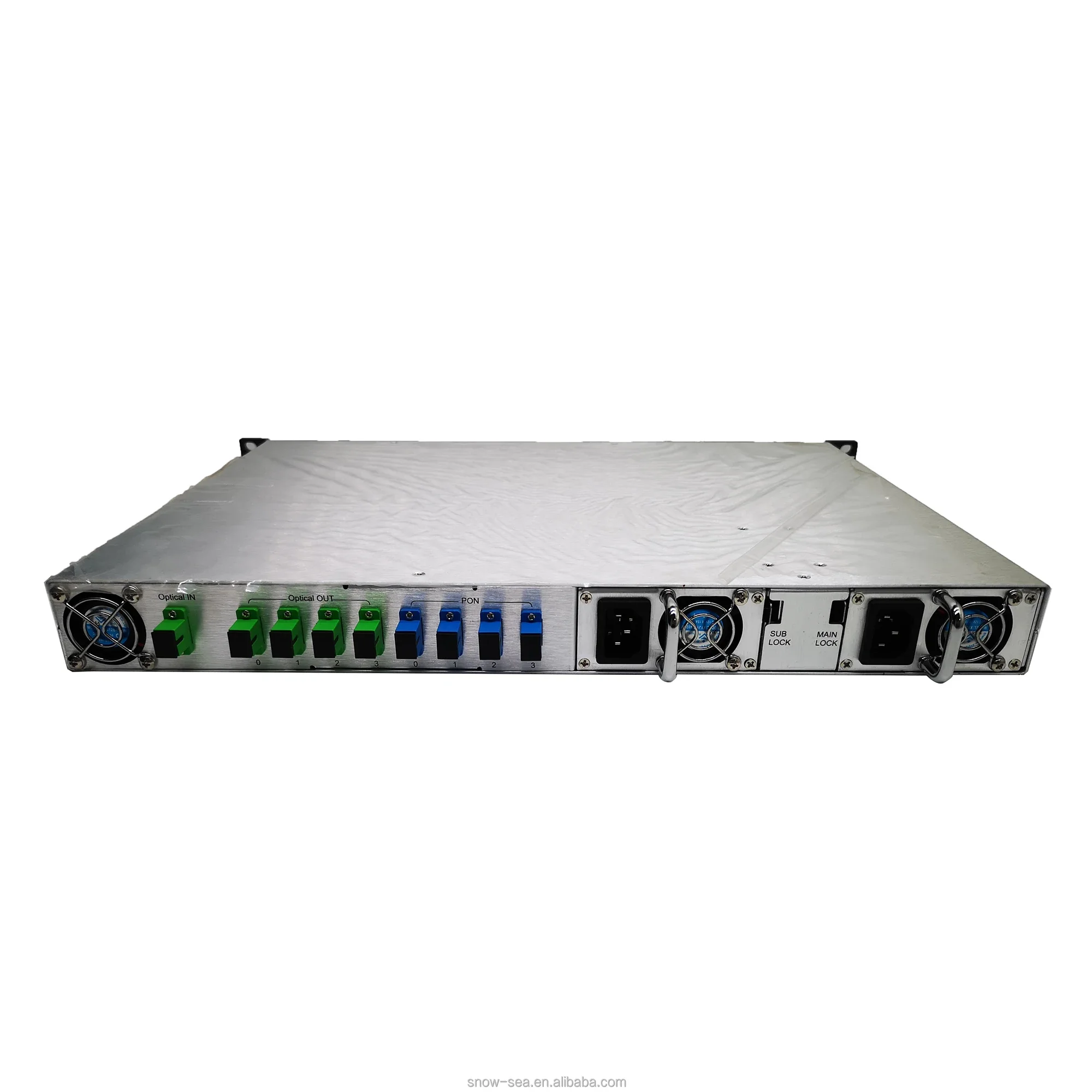

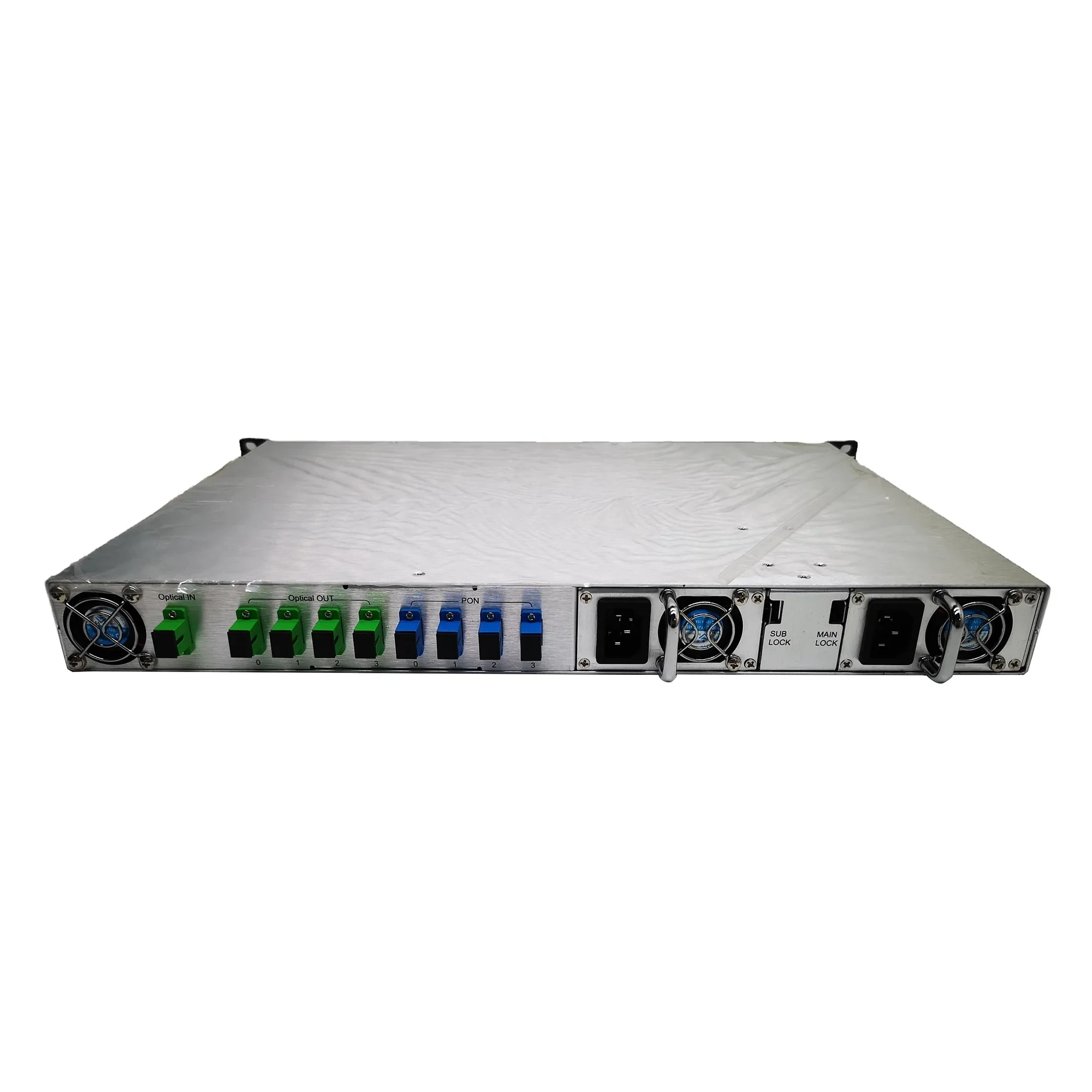

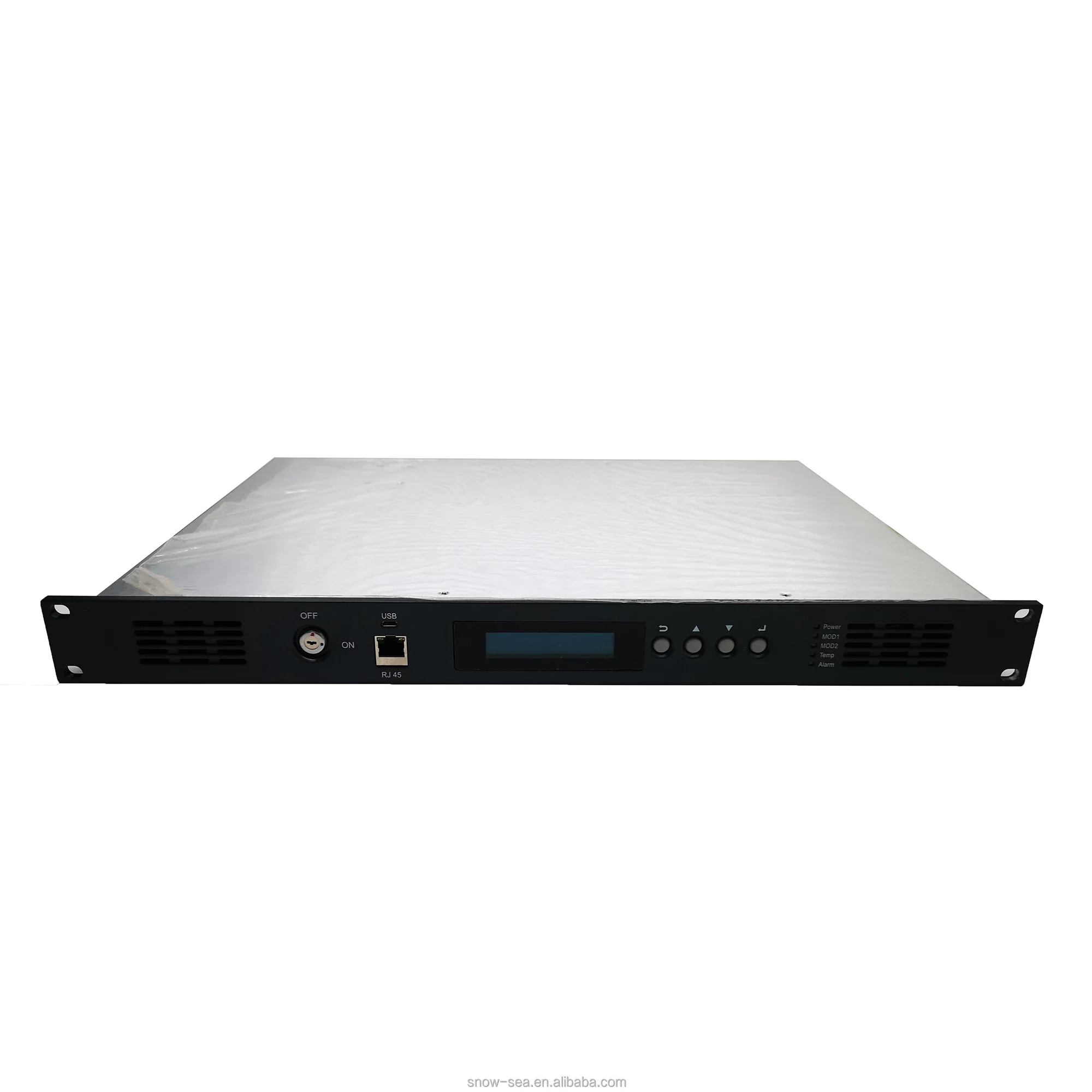

1550nm 4x19dBm Salida de ganancia CATV EDFA Amplificador óptico con WDM y AGC y fuente de alimentación dual y función de gestión de red simple
Descripción del producto
La serie HA5400 es un EDFA multipuerto de alta potencia con una banda de espectro de ganancia dentro de 1540 ~ 1563nm. Está diseñado para la aplicación de un solo canal o 1 ~ 8 canales de cinta continua (longitud de onda ITU). Esta SERIE DE EDFA ofrece una solución flexible y de bajo costo para la cobertura de grandes áreas de CATV de metrópolis y ciudades medianas.HA5400 EDFA adopta el láser de bomba de primera clase del mundo y la fibra óptica dopada con erbio OFS de América. El control APC, ACC y ATC perfecto, el excelente diseño en la ventilación y la disipación de calor garantizan la larga vida útil y el trabajo altamente confiable del láser de bomba. RS232 y RJ45 ofrecen conmutación en serie y puerto de Administración de Red SNMP. La pantalla LCD en el panel frontal ofrece el índice de trabajo de todos los equipos y alarma de advertencia. El láser se apagará automáticamente si falta potencia óptica, lo que ofrece protección de seguridad para el láser. Todos los puertos ópticos de EDFA se pueden instalar en el panel frontal (también puede estar en el panel trasero si los clientes lo especifican).
El producto EDFA, por su alta calidad, alto rendimiento confiable y alto costo, es la opción ideal para la integración y operación del sistema.
HA5400A EDFA: chasis 1RU, potencia de salida total 1000mW, ofrece 16 salidas ópticas como máximo.
HA5400B EDFA: chasis de 2RU, potencia de salida total 5000mW, ofrece 64 salidas ópticas como máximo.
Ancho de banda operativo de 1540 ~ 1563nm para HA5400 EDFA
500 ~ 5000mW (27 ~ 37dBm) de alta potencia de salida
8 ~ 64 salidas opcionales
Bajo nivel de ruido, alta fiabilidad
Selección controlada APC, ACC, ATC (HA5400/P)
Potente instrucción de supervisión RS232
Espacio eficiente, instalación flexible y operación fácil
Excelente relación P/P
Aplicación principal
AM CATV
CATV digital
DBS y MMDS
PON FTTx
Índice técnico
Rendimiento
Índice
Suplemento
Mínimo.
Tipo.
Máx.
Característica óptica
Rango de longitud de onda operativa
(Nm)
1540
1563
CATV
Potencia de entrada
(DBm)
-10
≥ + 3
+ 10
1)
(DBm)
27
32
1U
28
37
2U
Número de puertos de salida
4
16
1U, SC/APC, LC/APC
8
32
1U, LC/APC
8
32
2U, SC/APC, LC/APC
16
64
2U, LC/APC
Potencia de salida de cada puerto
(DBm)
10
22
Diferencia de potencia de salida
(DB)
-0,5
+ 0,5
Rango ajustable de potencia de salida
(DBm)
-6
0
HA5400/P
Figura de ruido (Pin=0dBm)
(DB)
6,3
Pérdida de dependencia de la polarización
(DB)
0,3
Ganancia de dependencia de polarización
(DB)
0,4
Dispersión del modo de polarización
(PS)
0,3
Aislamiento entrada/salida
(DB)
30
Fuga de potencia de la bomba
(DBm)
-30
Pérdida de eco
(DB)
55
APC
Característica general
Interfaz de gestión de red
RJ45
SNMP
Interfaz serie
RS232
Suministro eléctrico
(V)
90
265
220VAC
30
72
-48VDC
Consumo energético
(W)
150
Temperatura de funcionamiento.
(°C)
-5
65
Almacenamiento Temp.
(°C)
-40
80
Humedad relativa de funcionamiento
(%)
5
95
Tamaño (W)×(D)×(H)
(")
19 × 14,5 × 1,75
1RU (19 ")
(")
19 × 15,4 × 3,5
2RU (19 ")
Observación: la potencia de salida puede ser personalizada por el usuario.

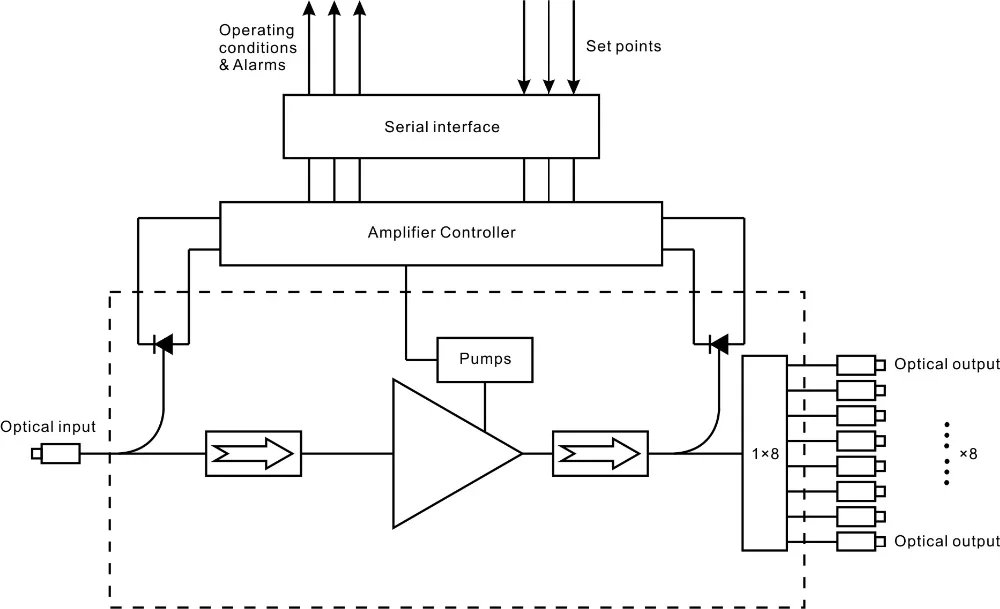

Esquema óptico/eléctrico
Modo de puerto óptico 08 (Salida Óptica de 8 vías)
Serie de productos
Número de modelo
Potencia de salida total
Número de puerto de salida
Potencia de salida de cada puerto
Conector
HA5426A-08
26dBm(400mW)
8
15,5
SC/APC, LC/APC
HA5426A-16
16
12,0
HA5427A-08
27dBm(500mW)
8
16,5
SC/APC, LC/APC
HA5427A-16
16
13,0
HA5428A-08
28dBm(630mW)
8
17,5
SC/APC, LC/APC
HA5428A-16
16
14,0
HA5429A-08
29dBm(800mW)
8
18,5
SC/APC, LC/APC
HA5429A-16
16
15,0
HA5430B-08
30dBm(1000mW)
8
19,5
SC/APC, LC/APC
HA5430B-16
16
16,0
HA5431B-08
31dBm(1260mW)
8
20,5
SC/APC, LC/APC
HA5431B-16
16
17,0
HA5432B-08
32dBm(1600mW)
8
21,5
SC/APC, LC/APC
HA5432B-16
16
18,0
HA5432B-32
32
14,5
LC/APC
HA5433B-08
33dBm(2000mW)
8
22,5
SC/APC, LC/APC
HA5433B-16
16
19,0
HA5433B-32
32
15,5
LC/APC
HA5434B-08
34dBm(2500mW)
8
23,5
SC/APC, LC/APC
HA5434B-16
16
20,0
HA5434B-32
32
16,5
LC/APC
HA5435B-16
35dBm(3200mW)
16
21
SC/APC, LC/APC
HA5435B-32
32
17,5
LC/APC
HA5436B-16
36dBm(4000mW)
16
22
SC/APC, LC/APC
HA5436B-32
32
18,5
LC/APC
HA5436B-64
64
15,0
HA5437B-32
37dBm(5000mW)
32
19,5
LC/APC
HA5437B-64
64
16,0
Observación: 1. Todos los EDFA de la serie HA5400 con potencia de salida especificada y puertos de salida pueden estar en carcasa 2U.
2. Contáctenos para obtener una hoja de datos detallada de EDFA si se requiere una configuración especial de potencia de salida y puertos de salida.

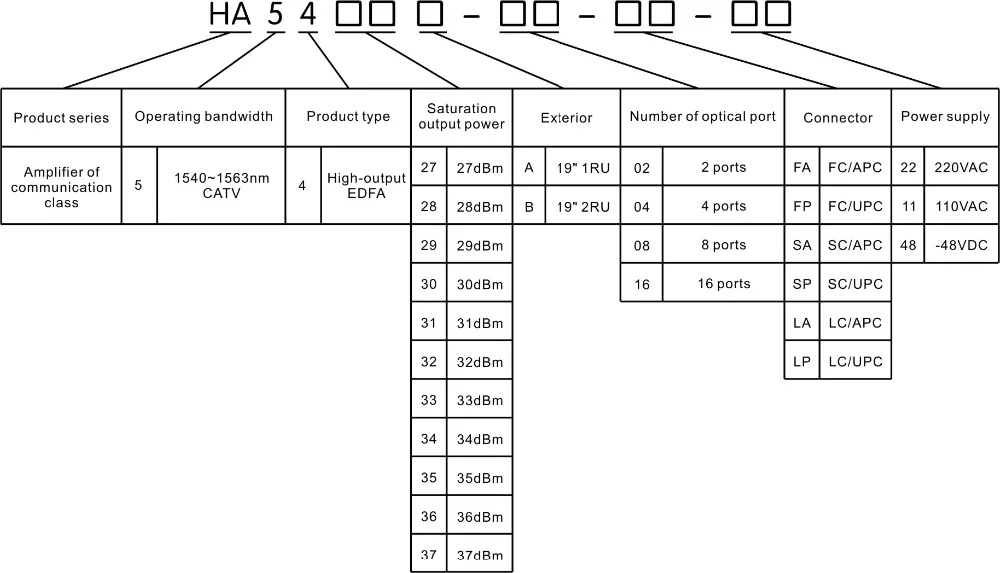

Explicación del modelo
