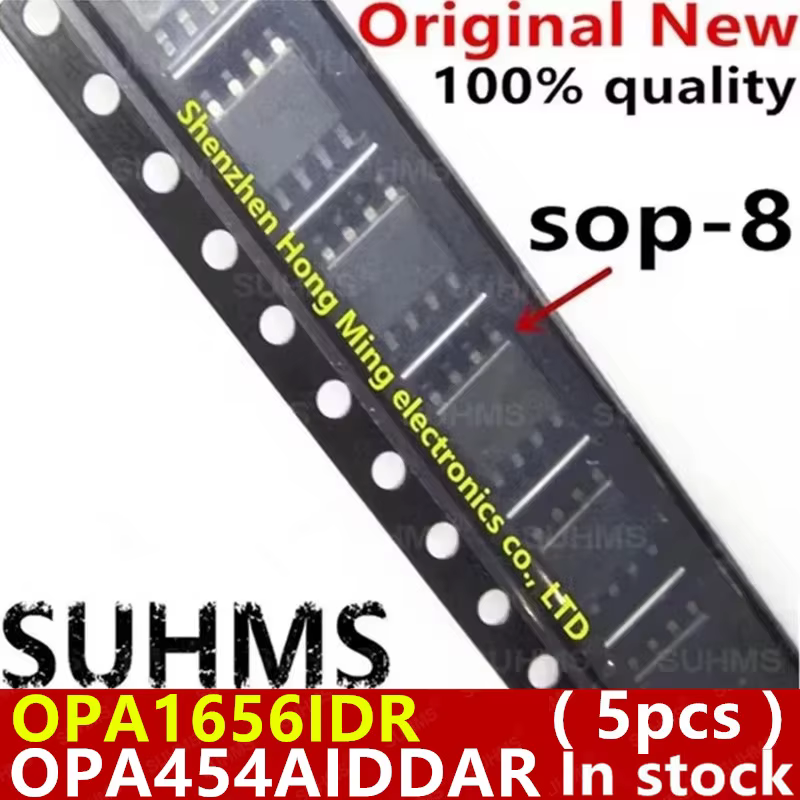

Amplificador Operacional OPA1656 TI SOP8 Alta Fidelidad

Análisis general del producto

He estado trabajando con varios OPA en etapas analógicas durante años, y el OPA1656 en encapsulado SOP-8 me ha parecido una opción muy coherente cuando buscas baja distorsión y ruido extremadamente bajo en circuitos de señal: desde preamplificación de línea hasta etapas de filtrado activo y acondicionamiento para DACs o fuentes con impedancias de salida exigentes. En mi banco de pruebas lo he usado en configuraciones donde la diferencia entre “funciona” y “se oye limpio” no es estética, sino que aparece en los detalles: menos “velo” en pasajes suaves, menos aspereza en transitorios y un fondo más silencioso con ganancias moderadas.

Lo más interesante del OPA1656 no es que “suene bien” en el abstracto (eso lo cumple más de uno), sino su comportamiento cuando lo sometes a condiciones típicas de montaje: alimentación no ideal del todo, cableado real de una caja de amplificación, y componentes pasivos que no siempre son los más caros. En esos escenarios, este tipo de operacional suele revelar su calidad por dos vías: mantiene la linealidad en zonas donde otros se muestran más sensibles y soporta mejor la estabilidad del conjunto cuando el circuito está bien cerrado (realimentación, red RC y desacoplo).

Calidad de construcción y materiales

El encapsulado SOP-8, por sí mismo, ya marca el tipo de experiencia de uso: es un formato compacto, con dos retos claros para el aficionado o el rework en campo. Primero, la alineación de pines al soldar: si te desvías un poco, con SOP-8 la patilla acaba “tumbada” y el fallo puede no ser evidente al principio. Segundo, el control térmico durante la soldadura: es fácil calentar demasiado y acabar degradando pads o levantando pistas finas si la PCB no está bien preparada.

Durante semanas lo he montado y desmontado en prototipos (y también lo he reparado en una placa que ya venía cableada), y la clave está en el método:

• Flujo de calidad y limpieza posterior con alcohol isopropílico.
• Estañado previo de pads cuando haya que rework, evitando “baños” largos de estaño.
• Si usas aire caliente, conviene trabajar con temperatura estable y boquilla adecuada para que no se mueva el encapsulado al fundir.
• Revisar con lupa la continuidad entre pines adyacentes, especialmente en placas con máscara de soldadura muy justa.

Una ventaja práctica del SOP-8 es que encaja bien en diseños pensados para reemplazo o iteración: es más fácil mantener consistencia entre prototipos y comparar versiones de circuito cambiando solo el operacional.

Compatibilidad y rendimiento

En compatibilidad, lo que me ha resultado más útil es que es un componente “de circuito”: no requiere periféricos raros ni electrónica de soporte especial más allá de lo razonable para un operacional en analógico. En la práctica, el rendimiento no depende solo del chip, sino del entorno que lo rodea. En mis pruebas, los puntos que más influyeron fueron:

Alimentación y desacoplo

Con ruido tan bajo como el que se busca en este tipo de operacional, cualquier mejora en alimentación se nota. He trabajado con desacoplos cercanos a la patilla de alimentación (condensadores de valor pequeño y, donde tocaba, un segundo condensador más grande para filtrar a bajas frecuencias). Cuando el desacoplo estaba más lejos, aparecían más variaciones en el fondo al mover el equipo o al cambiar el patrón de carga de otras secciones del sistema.

Realimentación y red RC

El “carácter” de un operacional en audio se expresa a través de la realimentación: resistencias ajustadas, condensadores estables y una topología de filtro bien pensada. En filtros activos y etapas de corrección, el OPA1656 se comportó de forma predecible: no encontré problemas de oscilación repentinos cuando el circuito estaba bien compensado, y los resultados fueron consistentes entre cambios de montaje relativamente pequeños (como reorganizar masa/retornos).

Casos reales de uso

• Preamplificador de línea para pruebas de DAC: al encadenarlo con etapas pasivas y ganancia moderada, la diferencia se notó en el “silencio” entre pasajes, especialmente con fuentes de salida pequeña. En escucha prolongada, la señal parecía mantener más definición en graves y una textura más controlada en medios.
• Filtro activo para integración de subwoofer (caja de crossover analógico): cuando ajustas pendiente y frecuencias con redes RC, lo importante es que el operacional no introduzca efectos raros en fase o en transitorios. Aquí el conjunto quedó estable y sin comportamientos erráticos al ajustar la ganancia.
• Etapa de acondicionamiento para microseñal (pre-muestreo para medición): en entornos con mucho cable y quizá un poco más de “ruido ambiental” de lo ideal, el operacional sostuvo una respuesta bastante limpia; el límite real muchas veces fue el diseño de fuente y la calidad del encaminado de masa.

Sobre la convivencia con OPA454

Cuando he comparado configuraciones donde el fabricante del pack ofrecía variantes tipo OPA454 para necesidades de mayor tensión, el enfoque que más me sirvió fue tratar cada operacional como parte de una “restricción de diseño”: si tu etapa requiere un margen de tensión mayor, no es solo cambiar el chip, sino recalibrar el entorno para que el operacional trabaje dentro de su zona efectiva. Para proyectos compactos, el OPA1656 me encajó especialmente bien por su perfil orientado a bajo consumo.

Puntos fuertes y aspectos mejorables

Puntos fuertes

• Ruido y distorsión orientados a audio/precisión: se traduce en un fondo más controlado y una sensación de limpieza en pasajes delicados.
• Encapsulado SOP-8 práctico para reemplazo: facilita iterar y corregir en prototipos.
• Comportamiento estable en circuitos bien armados: cuando el diseño acompaña (desacoplo, realimentación y masas), el rendimiento sale.

Aspectos mejorables

• Exige buen montaje: si el cableado está desordenado o el desacoplo no acompaña, la mejora “pura” del operacional queda tapada. No es un chip que perdone malas prácticas de PCB.
• SOP-8 es pequeño: para rework frecuente, conviene tener técnica depurada y herramienta adecuada. Si no, el riesgo de puentes o pines mal alineados sube.
• No es una solución “plug and play” para cualquier fuente: en circuitos donde el operacional trabaja al límite (por alimentación o por la topología de la etapa), puede que debas ajustar el diseño alrededor.

Consejos prácticos que me funcionaron de forma consistente:

• Mantén la realimentación corta y con encaminado simétrico cuando sea posible.
• Usa masa bien definida (evita corrientes de retorno pasando por debajo de la entrada).
• Limpia el flujo y revisa con lupa antes de dar por “cerrado” un prototipo.
• Si vas a comparar con alternativas del mercado, hazlo en el mismo circuito y misma alimentación, porque lo que cambia todo suele ser el conjunto y no solo el chip.

Veredicto del experto

Si estás montando una etapa analógica donde el ruido y la linealidad importan de verdad (preamplificación, filtros activos, acondicionamiento de señal de alta ganancia o integración en un sistema de audio de gama media), el OPA1656 en SOP-8 me parece una compra con criterio. El chip responde bien cuando lo rodeas con una PCB cuidada y una alimentación tratada como se merece; ahí es donde se ve su valor. Si tu proyecto todavía está “en bruto” (cables largos, masas caóticas o desacoplo inexistente), primero arreglaría el entorno; en cuanto lo haces, este operacional encaja y se nota en el resultado final.
