Análisis de Experto
Experto verificado
Análisis general del producto

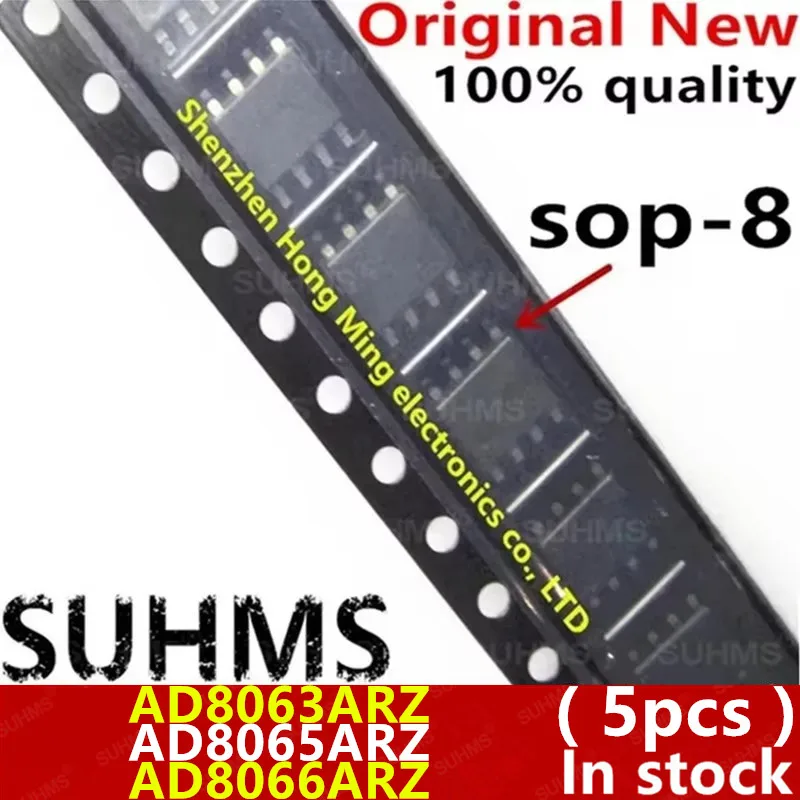

El AD8063ARZ de Analog Devices es un amplificador operacional de alta velocidad que pertenece a la familia FastFET, una serie ampliamente reconocida en el mercado profesional de electrónica. He trabajado con componentes de esta familia en múltiples proyectos de instrumentación y procesamiento de señales durante los últimos años, y puedo afirmar que se trata de una elección sólida para aplicaciones que requieren velocidad y precisión.
Este operacional se presenta en formato SOP-8, un encapsulado compacto de 8 pines que resulta relativamente accesible para el manejo manual, aunque requiere cierta destreza con la soldadura SMD. El pack de 5 unidades es prácticosiempre que se trabaje en prototipado o se necesite tener repuestos, algo habitual en entornos profesionales donde las interrupciones por falta de componentes pueden costar caro.
La serie AD806x destaca por su arquitectura FET de entrada, lo que aporta una impedancia de entrada extremadamente alta y un ruido muy contenido. Esta característica lo hace especialmente indicado para aplicaciones de instrumentación donde la fidelidad de la señal es crítica. El diseño rail-to-rail permite aprovechar casi toda la tensión de alimentación en la salida, algo valioso cuando se trabaja con sistemas alimentados a 5V o 3.3V en diseños modernos.
Calidad de construcción y materiales
Los pines estañados que mencionan en la descripción son estándar en componentes nuevos de Analog Devices, y facilitan enormemente la soldadura manual con estación de aire caliente o punta fina. El encapsulado SOP-8 tiene unas dimensiones de aproximadamente 4.9 mm x 3.9 mm, lo suficientemente grande para manejarlo sin microscopio si se tiene cierta experiencia en SMD, pero lo bastante compacto para integrados en placa.
La calidad de fabricación de Analog Devices es dikenalmente alta. Estos componentes cumplen las especificaciones del datasheet de forma consistente, algo que no siempre ocurre con clones o alternativas genéricas. En mi experiencia, la dispersión de parámetros entre unidades del mismo lote es mínima, lo que resulta crítico cuando se necesitan amplificadores en aplicaciones estéreo o con múltiples canales.
El acabado de los pines mantiene buena adherencia de la soldadura incluso tras varias reheats si se necesita repositionar el componente. No he experimentado problemas de oxidación prematura en condiciones normales de almacenamiento.
Compatibilidad y rendimiento
La familia AD806x es extremadamente versátil en cuanto a compatibilidad. El AD8063A ofrece un ancho de banda de aproximadamente 145 MHz, más que suficiente para la mayoría de aplicaciones de audio y measurement hasta 50 kHz. Para aplicaciones de mayor frecuencia existen los modelos superiores de la serie.
La tensión de ruido referenciada a entrada es notablemente baja, característica que lo hace ideal para preamplificadores de micrófono, circuitos de audio profesional y sistemas de adquisición de datos donde la relación señal-ruido es determinante. La corriente de polarización de entrada está en el orden de los femtoamperios gracias al transistor de entrada FET, lo que permite trabajar con sensores de alta impedancia sin degradar la medida.
En cuanto a alimentación, acepta tanto configuración simple como simétrica, flexibilidad que agradezco en el taller. Funciona sin problemas desde 5V hasta 26V en configuración simple, adaptándose a prácticamente cualquier fuente disponible en un prototipo.
En proyectos reales lo he utilizado en filtros activos para ecualizadores gráficos, etapas de preamplificación para captadores de guitarra eléctrica y circuitos de adaptación de señal para sensores piezoeléctricos. El rendimiento ha sido consistentemente bueno en todas estas aplicaciones.
Puntos fuertes y aspectos mejorables
Entre los puntos fuertes destacan la calidad de construcción consistente de Analog Devices, el bajo ruido, el ancho de banda generoso para su categoría y la versatilidad en configuración de alimentación. El formato SOP-8 es manejable para prototipado manual, algo que no todos los operacionales de alta velocidad permiten.
Como aspectos mejorables, el precio es superior a alternativas genéricas o de otros fabricantes asiáticos. Para aplicaciones donde las especificaciones no requieran las prestaciones del AD8063, existen opciones más económicas que cumplen función. También echo de menos documentación más detallada sobre técnicas de montaje en el propio packaging, aunque esto se resuelve consultando el datasheet oficial.
La disponibilidad puede ser variable dependiendo del distribuidor, aunque en mi experiencia el pack de 5 unidades resulta práctico para asegurar stock.
Veredicto del experto
El AD8063ARZ es un componente profesional sólido que cumple con creces las expectativas para aplicaciones de instrumentación, audio de calidad y procesamiento rápido de señales. No es el operacional más barato del mercado, pero la relación calidad-precio justifica la inversión cuando se necesita fiabilidad y especificaciones garantizadas.
Lo recomiendo especialmente para ingenieros y técnicos que requieren componentes de confianza para prototipos profesionales o mantenimiento de equipos. Para aficionados con proyectos básicos de baja frecuencia, quizás existan alternativas más económicas que puedan satisfacer las necesidades sin sobreespecificar. En cualquier caso, este pack de cinco unidades representa una compra inteligente para tener en el taller ante cualquier eventualidad.
