El amplificador óptico de la serie 5*EYA1U es un dispositivo láser de alta potencia.La instalación y depuración deben ser realizadas por técnicos profesionales.Lea atentamente este manual antes de operar para evitar daños al dispositivo debido a un funcionamiento incorrecto o causar lesiones accidentales al operador.
Cuando el amplificador de fibra óptica está funcionando, se emitirá un rayo láser invisible desde el adaptador de salida de señal óptica ubicado en el panel posterior, se debe evitar que el puerto de salida de señal óptica se alinee con el cuerpo humano y el puerto de salida óptica no se puede Ver directamente a simple vista para evitar daños permanentes al cuerpo humano y al ojo humano.
El cable de conexión debe realizarse en la condición de que el láser de la bomba se apague para cualquier funcionamiento de la salida; de lo contrario, el cabezal del cable de conexión se quemará y la potencia de salida caerá.
Al instalar el conector móvil de fibra óptica, la fuerza debe ser adecuada; de lo contrario, puede provocar que el tubo cerámico del adaptador se agriete.Una vez que se fragmentó el tubo cerámico, la potencia óptica de salida se reducirá considerablemente, la potencia óptica de salida cambiará significativamente si el conector de fibra óptica isl gira ligeramente.
El umbral de apertura de la bomba predeterminado de fábrica es -12 dBm, el dispositivo no tiene salida de energía si la potencia óptica de entrada
-12dBm.
Antes de encender el equipo, se debe confirmar que el terminal de conexión a tierra del chasis y la toma de corriente han sido conectados a tierra de manera confiable (la resistencia de conexión a tierra debe ser 4) para evitar que la electricidad estática dañe el dispositivo láser y evitar que el chasis de ser electrificado y causar daño al cuerpo humano.
Para garantizar un funcionamiento estable a largo plazo del equipo, en áreas donde el voltaje de la red es inestable o donde la forma de onda del voltaje es deficiente, se recomienda a los usuarios configurar una fuente de alimentación de CA dedicada para el equipo, los usuarios también pueden configurar energía ininterrumpida sistemas de suministro (UPS) si es posible.En regiones donde la temperatura ambiente es demasiado grande o el ambiente de la sala de equipos es deficiente (la temperatura ambiente de funcionamiento ideal del dispositivo es 25°C), se recomienda al usuario configurar un sistema de aire acondicionado dedicado para que el dispositivo mejore el entorno de trabajo del dispositivo.

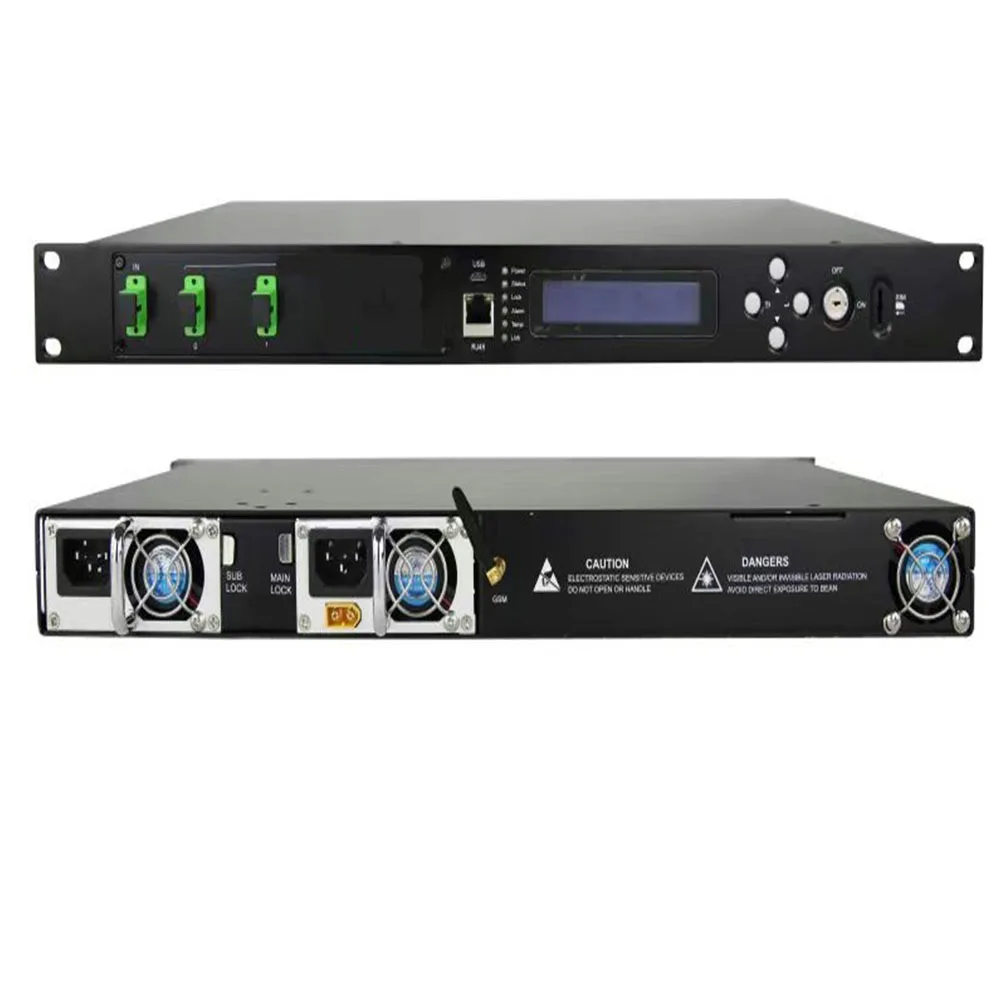

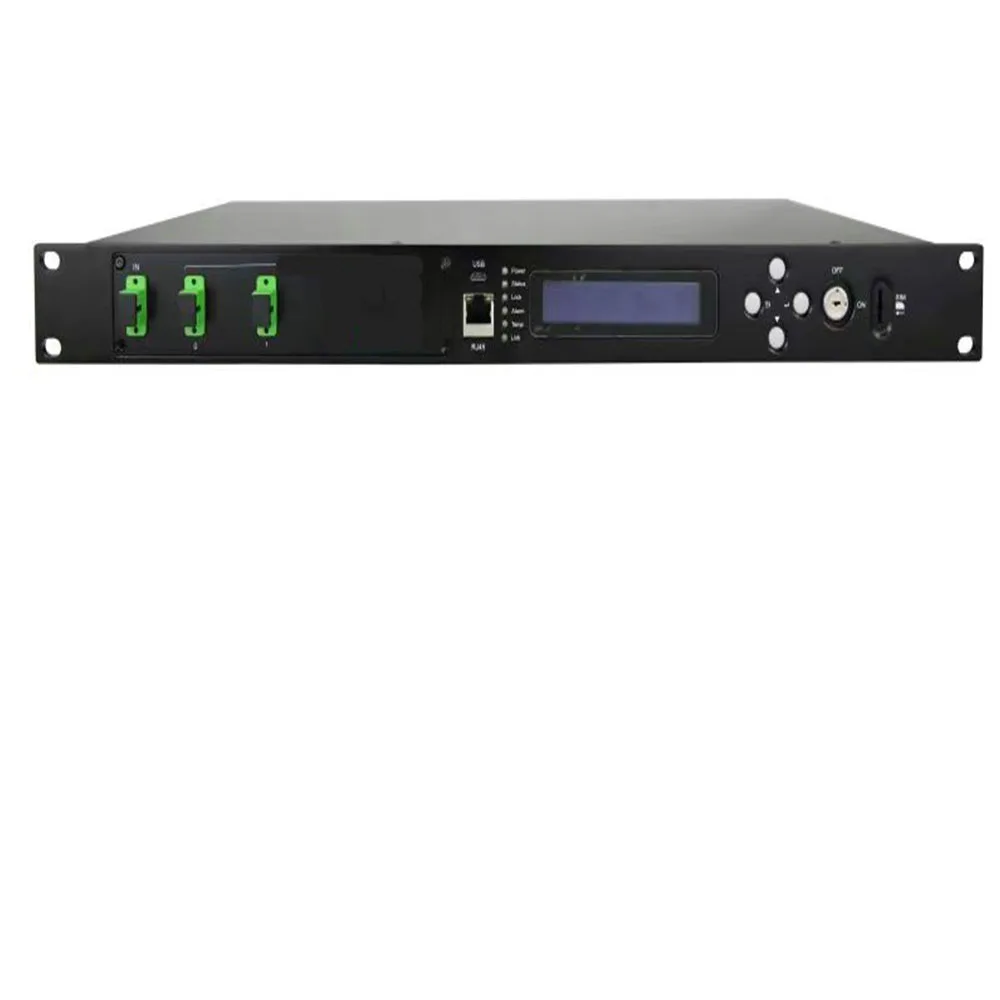

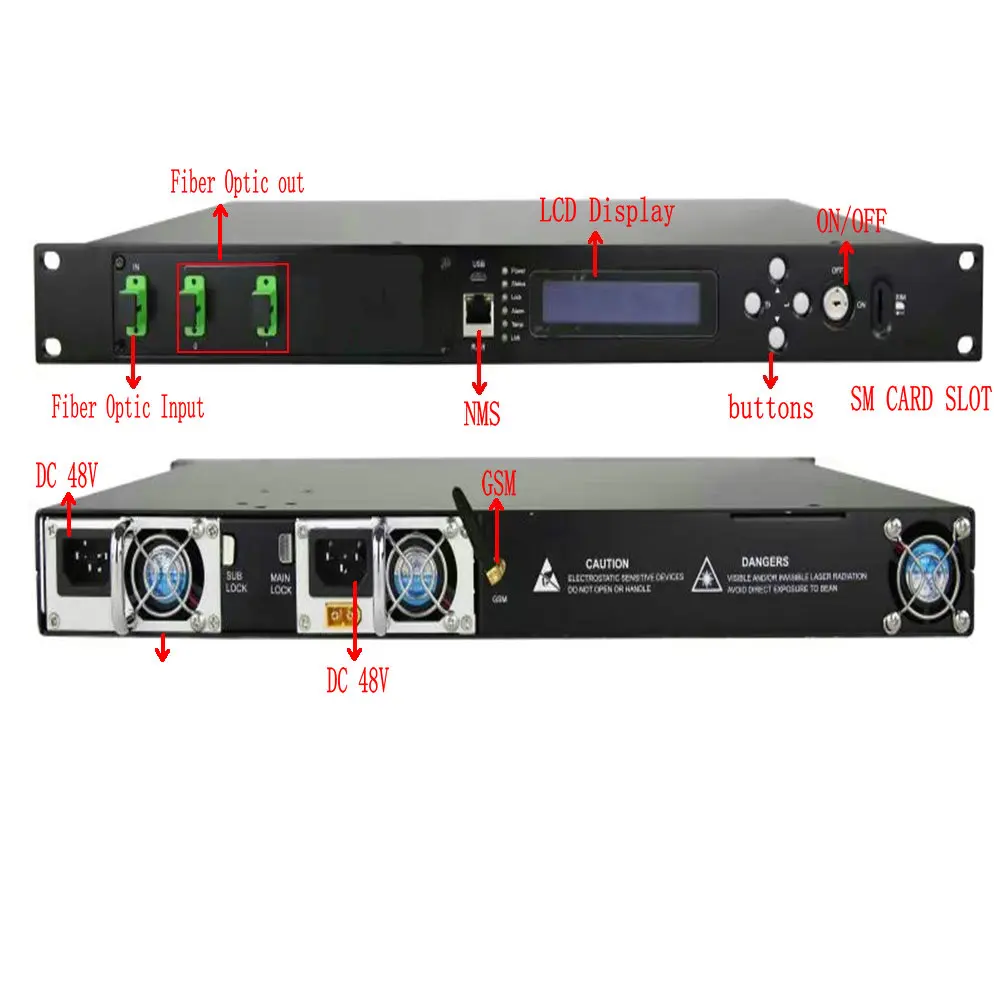

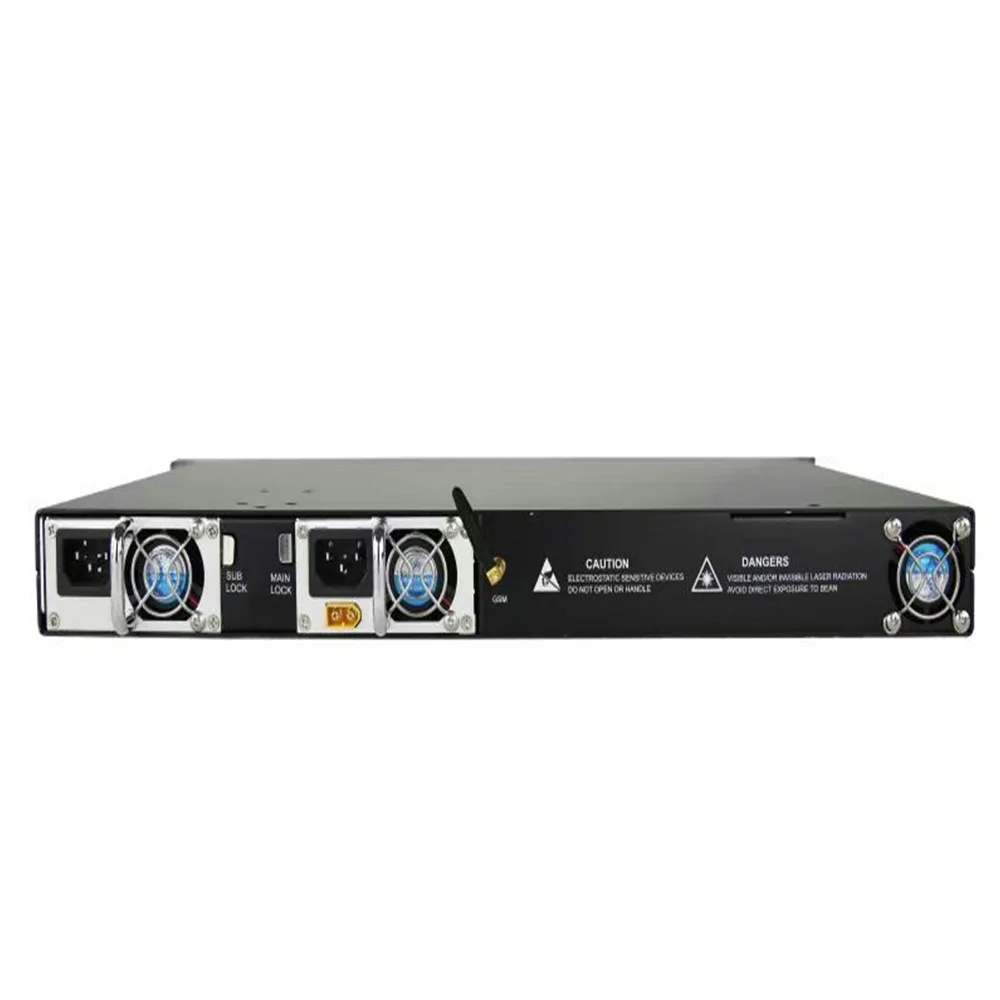

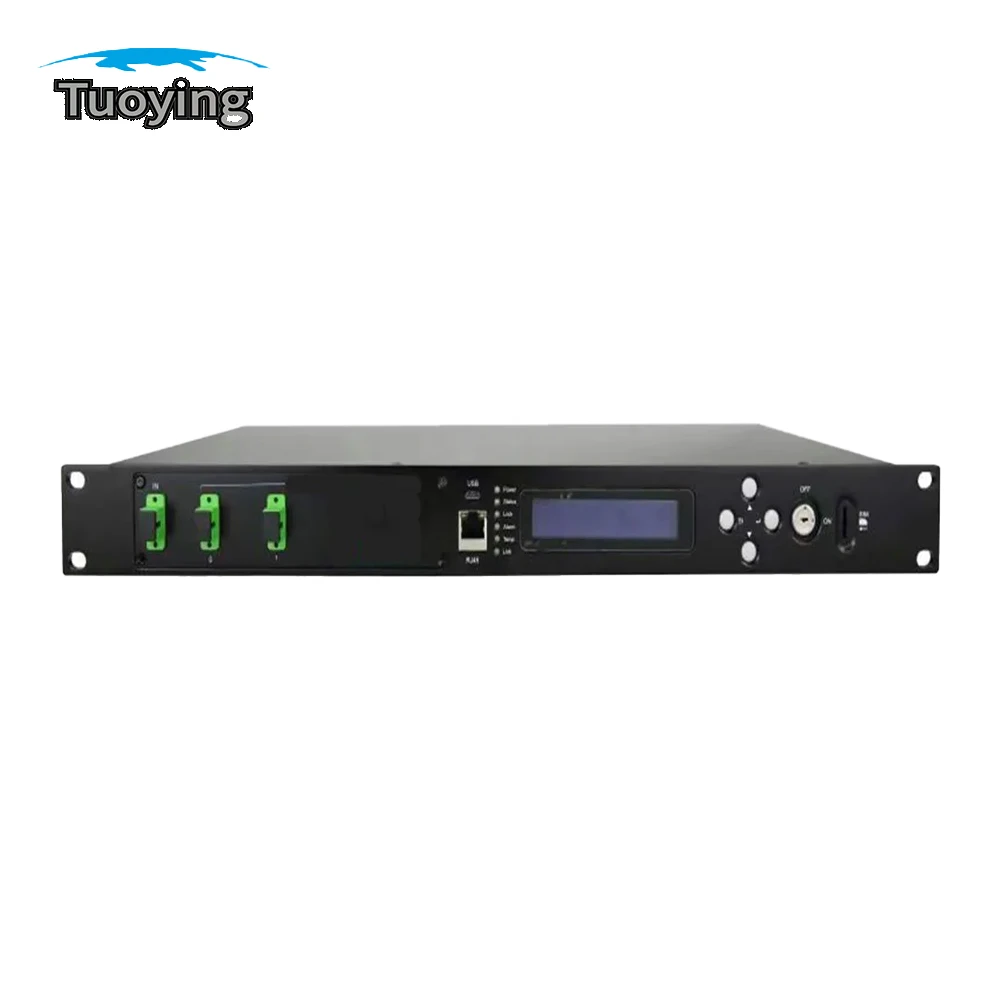

El amplificador óptico de alta potencia de la serie 56EYAxx es un amplificador de fibra de salida multipuerto de alta potencia con un ancho de banda de espectro de ganancia de 1535 ~ 1565 nm.Está diseñado principalmente para aplicaciones de CATV o 1~8 canales de tiras continuas (longitudes de ondaITU).Proporciona una solución flexible y de bajo costo para la cobertura FTTH a gran escala de sistemas CATV en ciudades grandes y medianas.
56EYAxx puede lograr transmisión de TV por cable de una sola longitud de onda, CWDM de una sola fibra de tres ondas, ganancia plana, DWDM;Su relación de rendimiento confiable y excelente entre la aplicación principal de FTTH, FTTB, DBS, MMDS, FTTX pon es construir una red de transmisión de fibra óptica grande CATV de tamaño mediano es un equipo importante.
Parámetros técnicos 56EYAxx
Alcance máximo recibido 1535-1565 nm
Potencia óptica de entrada más baja -10dBm
La potencia óptica de entrada más alta +10 dBm
Temperatura extrema de funcionamiento -5 ~+42
Limitar la tensión de alimentación AC90~265V o DC38~58V
Parámetros técnicos
Parámetros técnicos 56EYAxx
Longitud de onda 1535-1565 nm
Rango de potencia de entrada -5dBm~+10dBm entrada normal -2dBm~+5dBm
Potencia óptica de salida 26 dBm ~ 37 dBm
Estabilidad de potencia óptica ±0,1 dBm
Figura de ruido
Pin de 5,0 dB=0 dB
Pérdida de retorno de entrada
45 dB
Pérdida de retorno de salida
45 dB
C/N
50 dB
C/CTB
63 dB
C/CSO
63 dB
Conector óptico SC/APC SC/PC LC/APC LC/PC
Tensión de alimentación AC110/220V(90V ~ 265V) o DC48V 38 ~ 58V
Consumo
50w
Temperatura de trabajo -5 ~+42
Temperatura de almacenamiento -30 ~ +70
Relativo máximo de trabajo
humedad Máximo 95% sin condensación
Tamaño 380 (ancho) * 482 (largo) * 44 (alto) mm
Tamaño del paquete 1 ud. 595 (ancho) * 490 (largo) * 120 (alto) mm
Tamaño del paquete 2 piezas 595 (ancho) * 490 (largo) * 230 (alto) mm

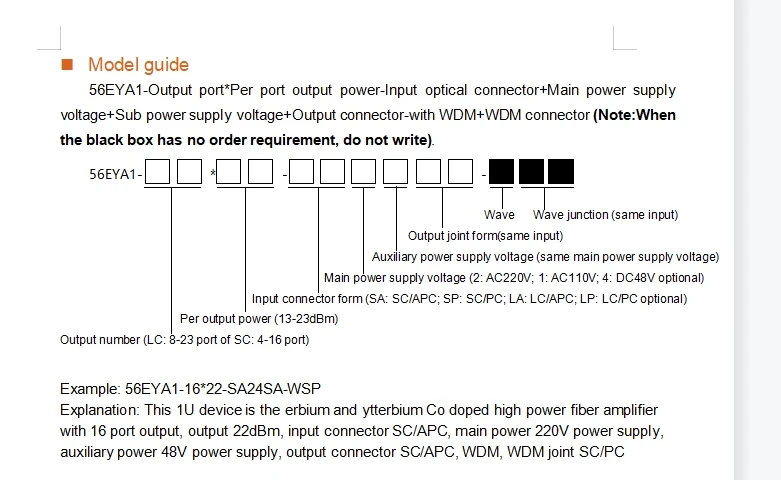

56EYA1-Puerto de salida*Potencia de salida por puerto-Conector óptico de entrada+Tensión de alimentación principal+Voltaje de fuente de alimentación secundaria+Conector de salida-con conector WDM+WDM (Nota: cuando la caja negra no tiene ningún requisito de pedido, no escriba).
56EYA1-
*
-
-
Onda
Conexión de onda (misma entrada)
Forma conjunta de salida (misma entrada)
Voltaje de fuente de alimentación auxiliar (mismo voltaje de fuente de alimentación principal)
Tensión de alimentación principal (2: AC220V; 1: CA 110 V; 4: DC48V opcional)
Forma del conector de entrada (SA: SC/APC; SP: SC/PC; LA: LC/APC; LP: LC/PC opcional)
Por potencia de salida (13-23dBm)
Número de salida (LC: 8-23 puerto de SC: 4-16 puertos)
Ejemplo: 56EYA1-16*22-SA24SA-WSP
Explicación: Este dispositivo 1U es el amplificador de fibra de alta potencia dopado con erbio y el iterbio Co con salida de 16 puertos, salida 22 dBm, conector de entrada SC/APC, fuente de alimentación principal de 220 V, fuente de alimentación auxiliar de 48 V, conector de salida SC/APC, WDM, junta WDM SC/PC
