Descripción
Gran oferta amplificador óptico CATV 1550nm alta potencia 8 puertos 20,22dBm EDFA con equipo de transmisión óptica WDM venta al por mayor especial
Modelo: GF118A-1550
Longitud de onda: 1550 (nm)
Potencia óptica de entrada: 0~+10(dBm)
Tipo de conector óptico: SC/APC
Interfaz de fibra óptica: 8 puertos * 20 dBm
Impedancia de salida de RF: 75 (Ω)
Pérdida de reflexión de salida: 45 (dB)
desperdicio de energía: 1 (W)
Peso: 4500 (g)
Rango de longitud de onda de funcionamiento: 1540 ~ 155 nm
temperatura de trabajo: -20-60
Temperatura de almacenamiento40-8
Descripción del producto
El producto produce HPEDFA con alta estabilidad.El dispositivo central es un láser de bomba con alta confiabilidad,
Se adoptan los circuitos únicos APC (control automático de potencia) y ATC (control automático de temperatura) para garantizar una alta estabilidad y confiabilidad de la potencia de salida.El exclusivo diseño de trayectoria óptica garantiza excelentes indicadores de trayectoria óptica; El sistema MPU (microprocesador) con alta estabilidad y alta precisión se utiliza para ajustar, mostrar de manera conveniente, confiable e inteligente.
El amplificador de fibra co doped Eytterbium (HPEDFA) tiene las ventajas de bajo nivel de ruido, alta ganancia, gran ancho de banda y eficiencia de bombeo.
Es ampliamente utilizado en sistemas CATV debido a su alto rendimiento y rendimiento de trabajo estable.Debido al gran aumento de los usuarios de la red CATV, el uso excesivo de EDFA aumentará la disipación de energía y una conexión en serie excesiva provocará una degradación C/N del sistema.En los últimos años, se ha desarrollado a nivel internacional un nuevo tipo de fibra de doble revestimiento.La tecnología de bombeo de revestimiento se utiliza para superar las deficiencias de la fibra óptica de revestimiento único y aumentar la potencia de salida de 1 a 2
Clase, promoviendo en gran medida el desarrollo de amplificadores de fibra óptica de alta potencia.
3. Características del producto
Alta calidad: la bomba de etapa frontal utiliza 980 nm como amplificación de señal pequeña, refrigeración de temperatura constante con ancho de pulso dedicado
Chip.La etapa trasera adopta una bomba multimodo importada de alta potencia.La potencia se controla con precisión mediante el circuito de hardware APC y AGC, y el diseño de respaldo en caliente de doble bomba minimiza el NF de HPEDFA, que es comparable al de la EDFA convencional.El sistema puede obtener un excelente CNR.
Flexibilidad: potencia óptica de salida ajustable: rango ajustable de potencia óptica de salida (- 3 ~ - 6 dB), usuario
Se requieren instrucciones especiales al realizar el pedido.Pequeña potencia multipuerto, distribución razonable de la potencia de salida.También se puede integrar internamente.
Los EPON y GPON de 310/14901550 nm requieren divisores de onda, lo que facilita enormemente las aplicaciones de red con EPON.

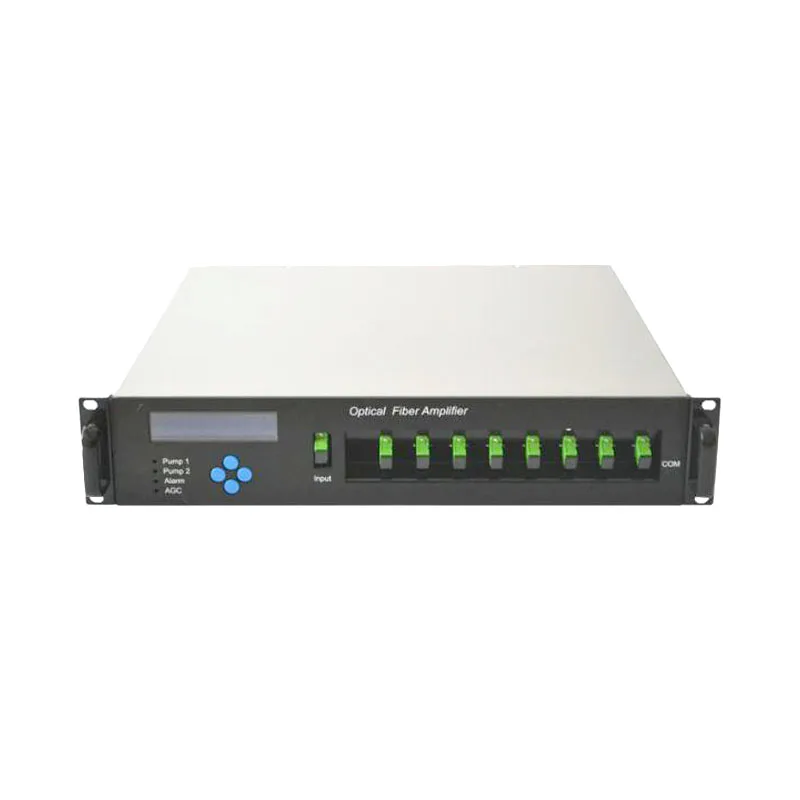

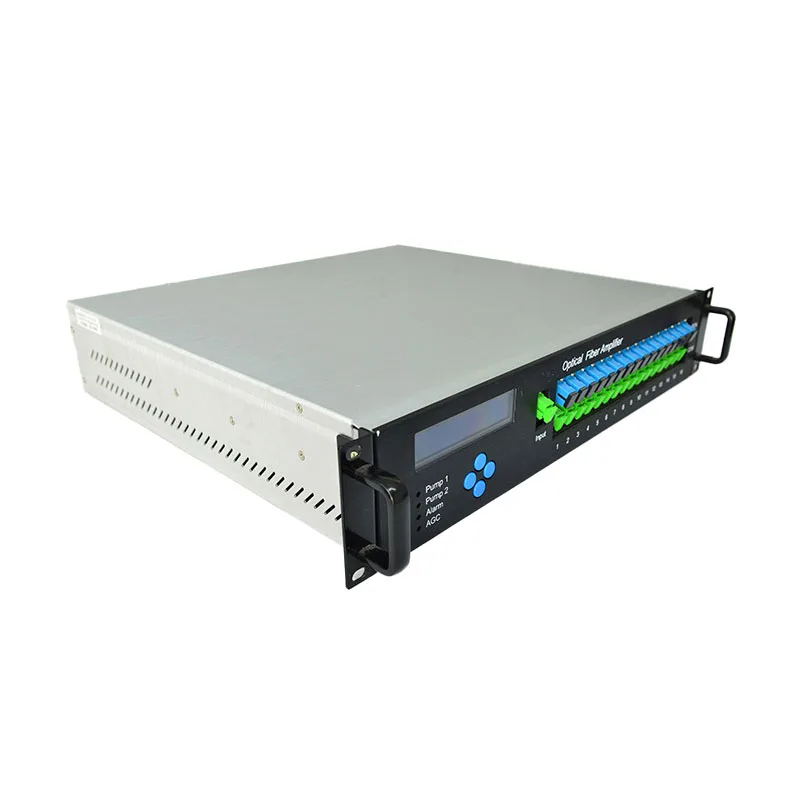

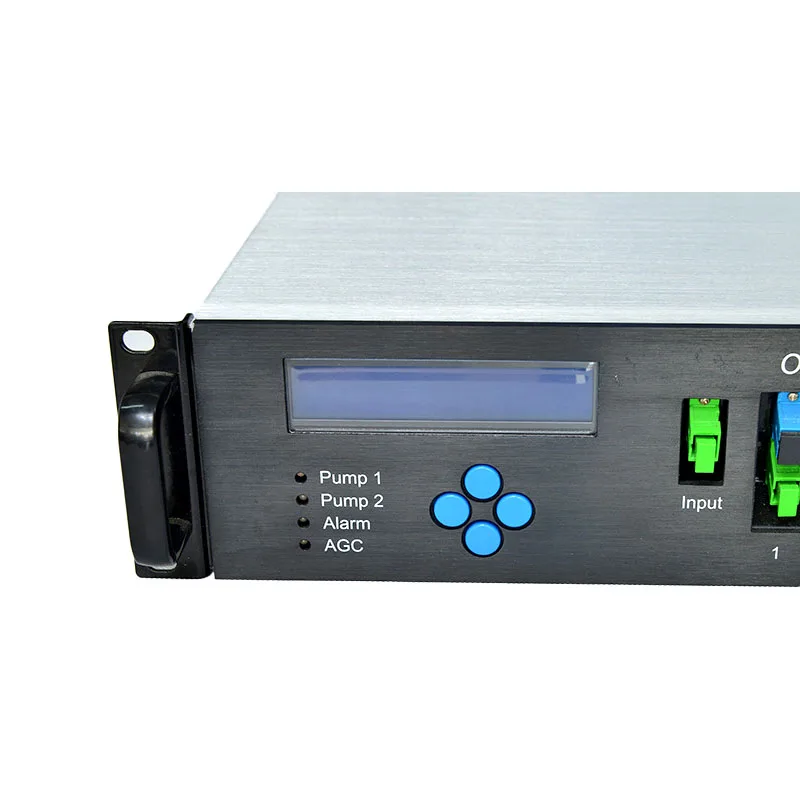

◆ Intuición; La máquina está equipada con un microprocesador para monitorear el estado de funcionamiento del láser de la bomba y los parámetros de funcionamiento se muestran en la ventana LCD del panel.
◆ Tipo de gestión de red: el transpondedor de monitoreo de estado opcional puede garantizar que cumpla con los estándares nacionales y sea compatible con los estándares SCTE HMS y pueda realizar la función de monitoreo de gestión de red.

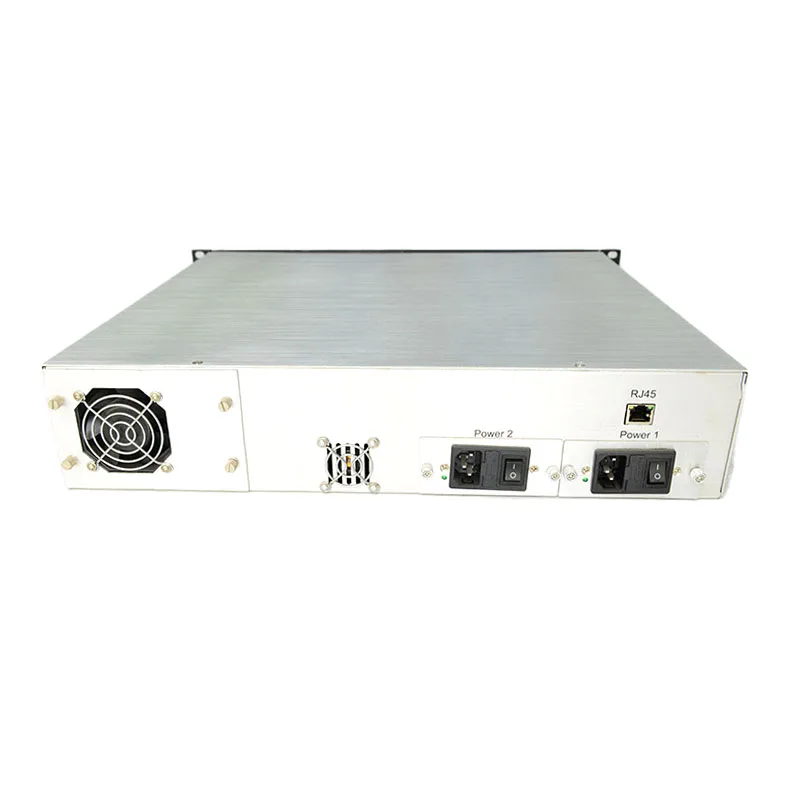

◆ Fuente de alimentación enchufable: la fuente de alimentación conmutada enchufable con estructura de perfil de aluminio se utiliza para facilitar la disipación y el reemplazo del calor.Y respaldo frío y caliente de doble potencia.
◆ Ha pasado la certificación de acceso a la red de la Administración Estatal de Radio, Cine y Televisión y certificación CE de pruebas estándar internacional EMC y LVD.
◆ Función inteligente de protección contra sobrecalentamiento de la bomba, apaga automáticamente la bomba cuando la temperatura de la bomba supera los 50℃.Arranque automáticamente la bomba cuando la temperatura sea inferior a 50℃.
4、 Instrucciones
1 Inicio
Antes de comenzar, verifique si el voltaje de entrada es el voltaje de entrada nominal del equipo y si la conexión a tierra es buena.El producto se compra
Se utiliza una fuente de alimentación independiente dual de 220 VCA.
2.Descripción del suministro de energía del equipo
Atención especial: el módulo de alimentación debe estar conectado correctamente al dispositivo para suministrar energía.
2. Después de sacar el módulo de alimentación, no se permite insertar directamente el módulo de alimentación en vivo en el equipo.
