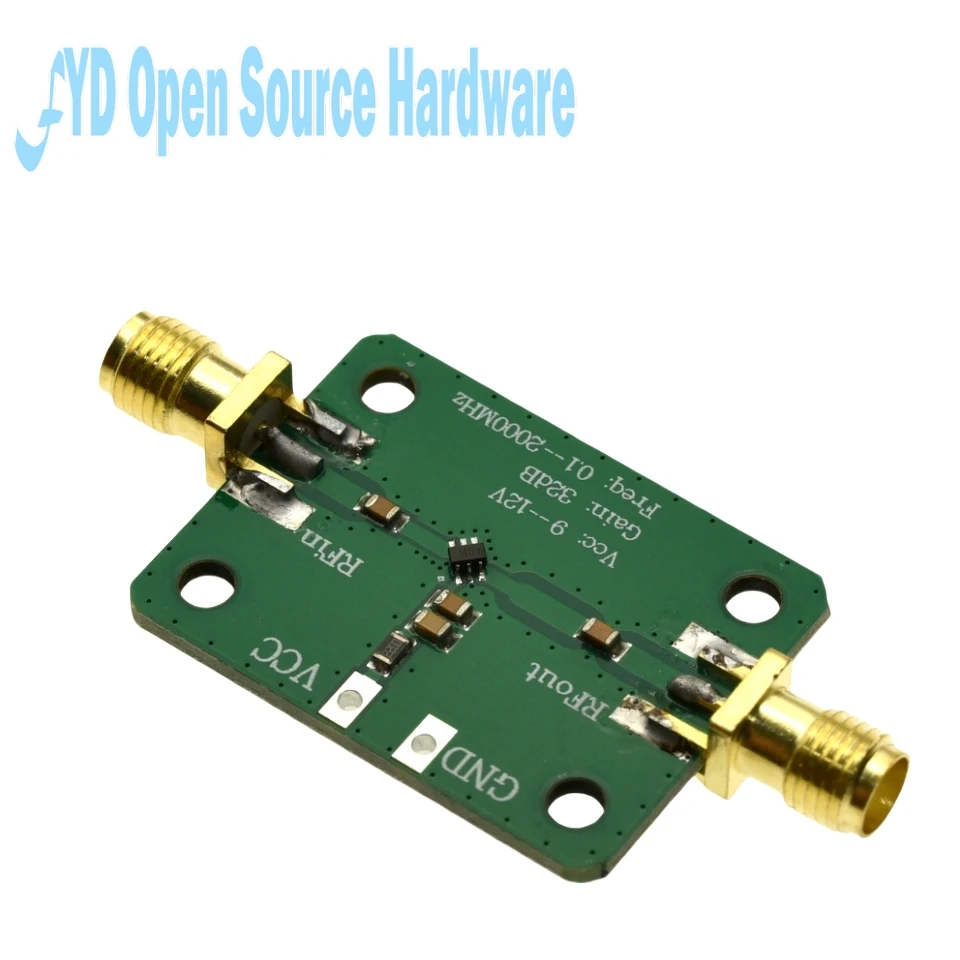

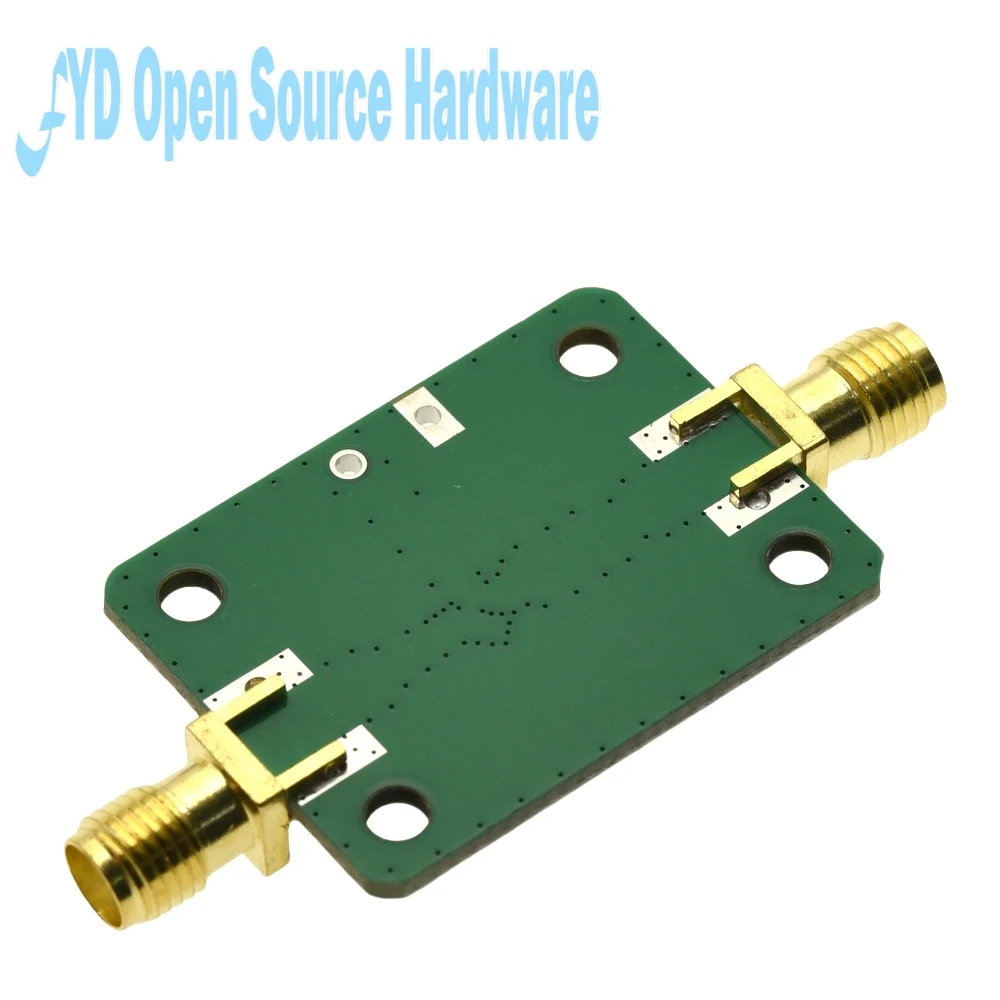

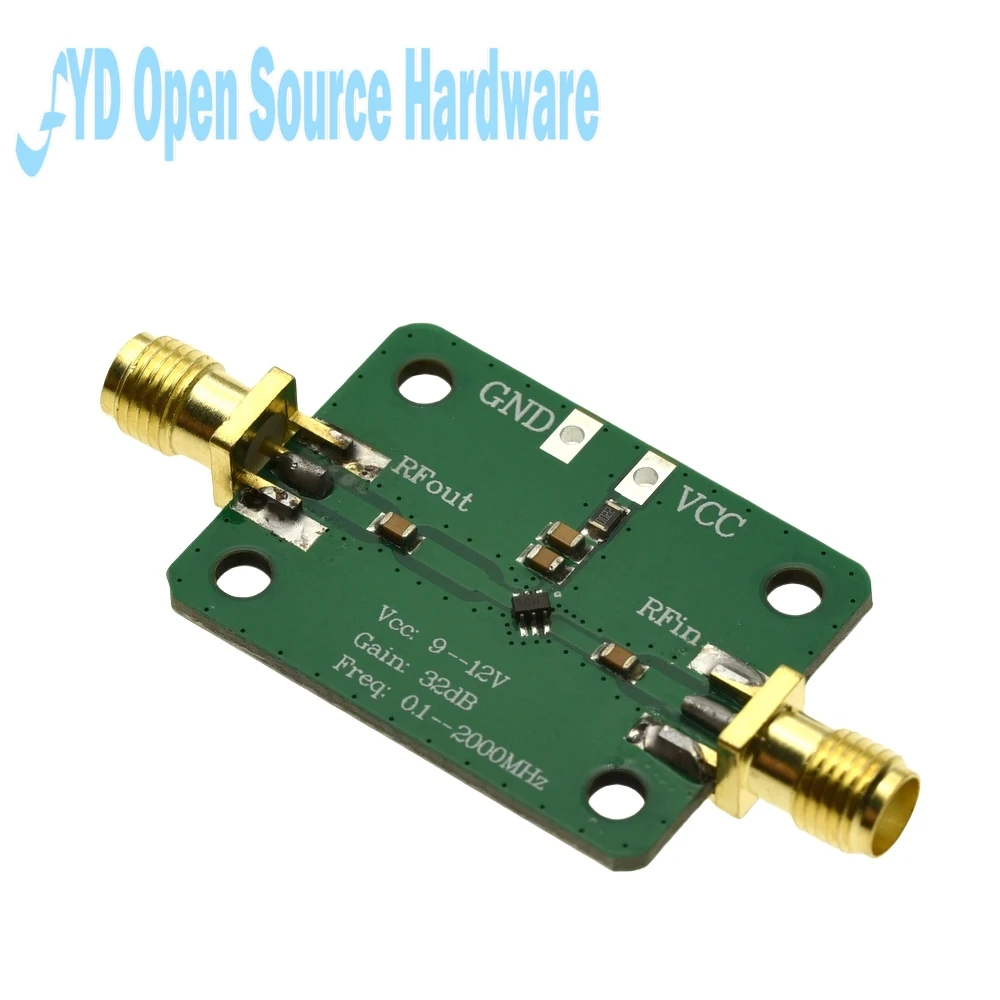

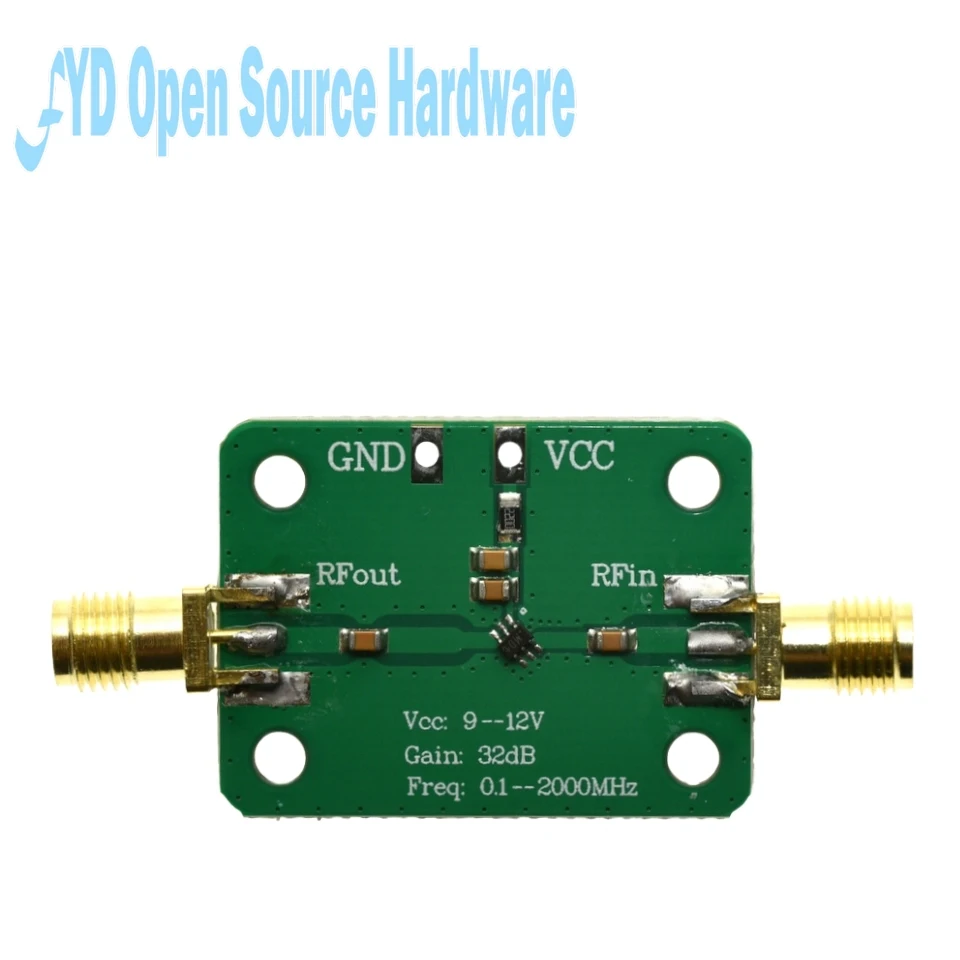

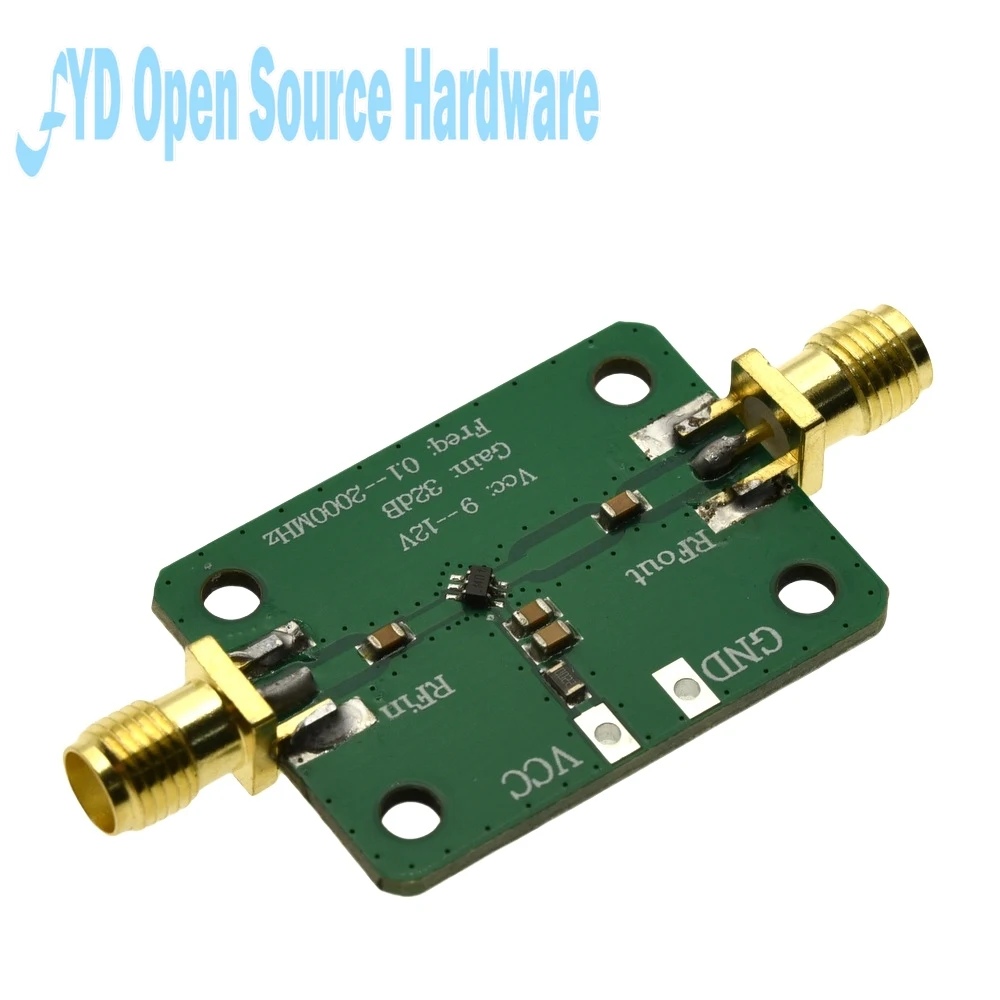

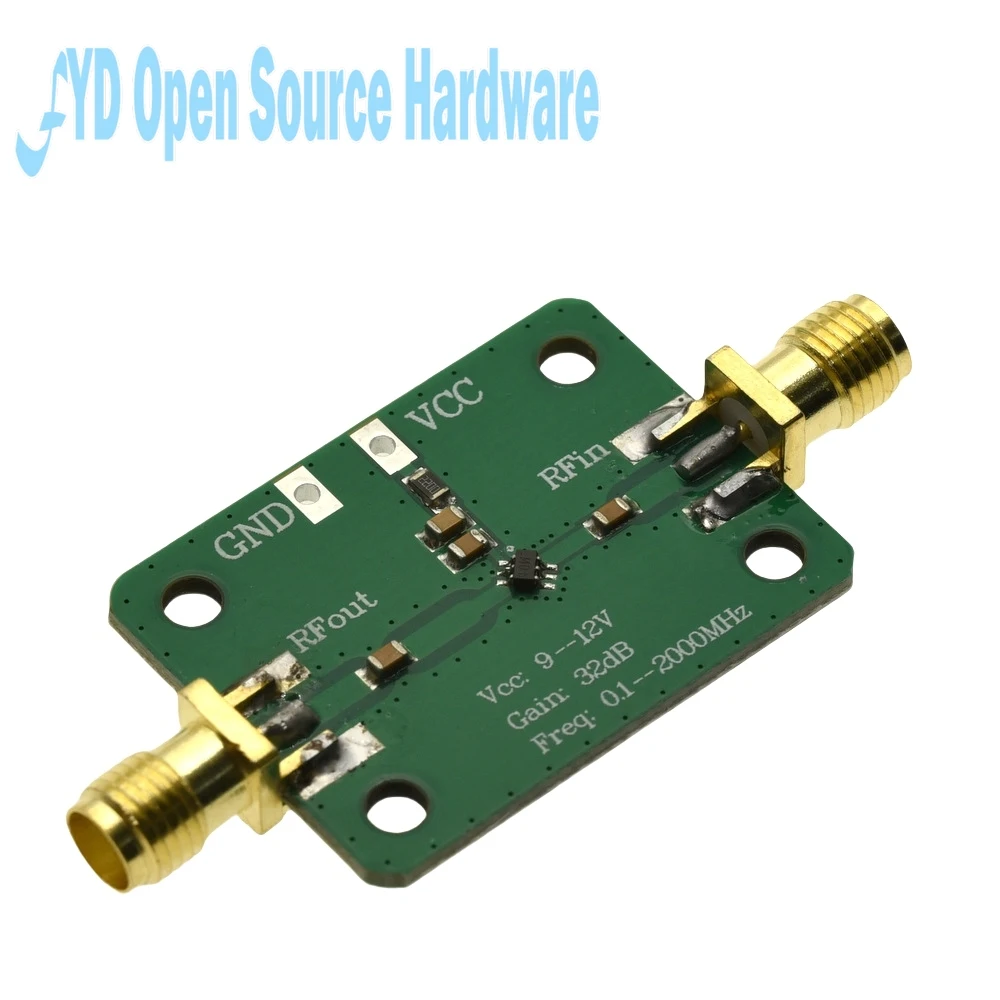

Amplificador de banda ancha RF de bajo ruido, potencia media LNA (Ganancia de 0,1-2000MHz 30dB)

Amplificador de banda ancha RF Amplificador de bajo ruido LNA (0,1-2000MHz ganancia 30dB)

Algunos consejos para utilizar este amplificador:

1) El amplificador tiene muy buena planitud de ganancia cuando el oLa frecuencia de compensación es inferior a 500 MHz y el ajuste puede ser inferior a 1 dB.La frecuencia es baja y la consistencia de la ganancia es alta.
2) El límite inferior de la frecuencia de funcionamiento del amplificador está sujeto a la capacitancia de entrada y salida.El valor predeterminado es 0,1 uF, que puede funcionar hasta 0,1 MHz.Los condensadores de entrada y salida se pueden aumentar adecuadamente para ampliar el límite de frecuencia más bajo.Por ejemplo, cuando 10uF, puede funcionar hasta 5KHz.Para cálculos detallados, tenga en cuenta que la impedancia de entrada y salida es de 50 ohmios, calcule el valor de capacitancia requerido y mejore el desacoplamiento y la regulación de la fuente de alimentación.

3) Cuando el voltaje de suministro cambia a 5-8 V, se puede utilizar como amplificador de ganancia variable y la ganancia aumenta a medida que aumenta el voltaje de suministro.Ideal para circuitos frontales de receptores de RF, el DA se utiliza para controlar el voltaje de suministro para controlar la ganancia del amplificador para el control automático de ganancia.

4) Cuando el voltaje de suministro es de 8-10 V, la ganancia en el extremo de baja frecuencia alcanza los 30 dB.En este momento, el amplificador tiene una menor cifra de ruido y una mejor estabilidad.

5) Cuando el voltaje es de 12 V, la ganancia alcanza el valor máximo y la ganancia de gama baja puede alcanzar 32,5 dB.
