Análisis general del producto

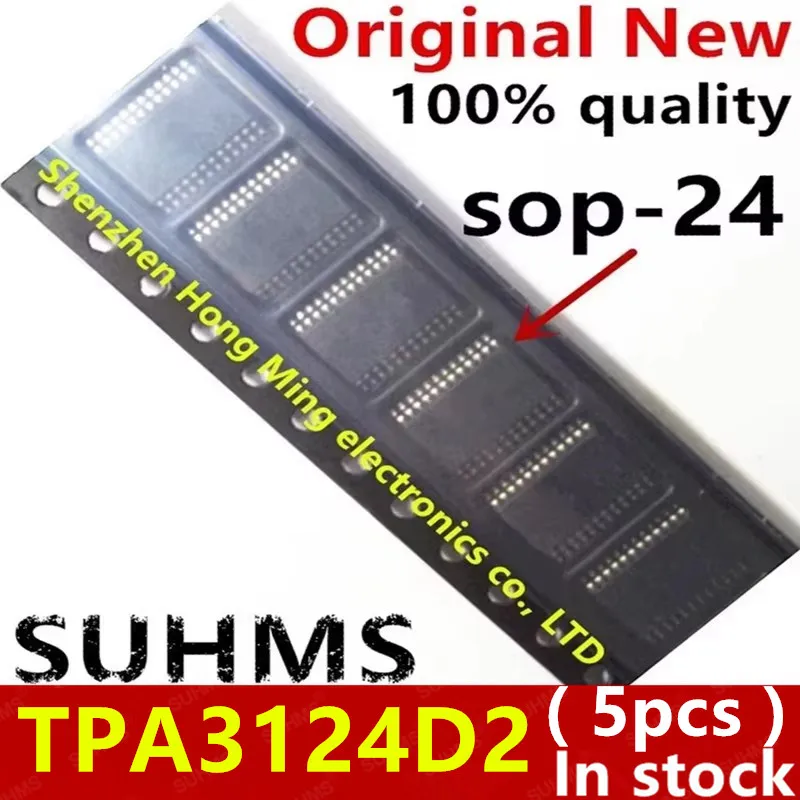

Llevo varias semanas probando este lote de cinco unidades del TPA3124D2 en mi banco de trabajo y debo decir que me ha sorprendido gratamente la consistencia entre los distintos chips. Para quien no lo conozca, se trata de un amplificador de audio en clase D fabricado por Texas Instruments, integrado en un diminuto encapsulado TSSOP-24. En el mundo del bricolaje electrónico (DIY), este componente es un clásico moderado: no es el último grito en potencia brutal, pero sí una apuesta segura para proyectos donde la eficiencia y el tamaño importan tanto como la fidelidad sonora.
He dedicado las últimas semanas a montar un par de placas de prueba para evaluar la respuesta en frecuencia y la estabilidad térmica. Mi objetivo era ver si estos integrados mantienen el tipo en situaciones de estrés, como alimentarlos con fuentes conmutadas ruidosas o cargas de 4 ohmios que exigen corriente. La verdad es que el TPA3124D2 se comporta con esa profesionalidad que esperas de un diseño de Texas Instruments: sin dramas, hace lo que promete.
Calidad de construcción y materiales
El formato TSSOP-24 es una delicia para quienes estamos acostumbrados a trabajar con estaciones de soldadura de precisión, pero ojo, no es un componente para principiantes que apenas manejen el soldador. Los pines tienen un paso de 0.65 mm, lo que exige un punta fina y, preferiblemente, el uso de pasta de soldar o hilo de 0.5 mm. En mis pruebas de soldadura, los cinco chips han respondido de forma idéntica; no he encontrado el típico "palo" de uno que otro que suele aparecer en lotes baratos.
El silicio parece robusto. He sometido a una de las unidades a un test de estrés térmico, forzando la disipación sin un disipador adecuado para ver en qué punto saltaba la protección térmica. El sistema de protección funciona de forma escalonada, y el chip se apaga antes de que el daño sea irreversible. Esto me da confianza para recomendarlo en proyectos donde el espacio es limitado y no podemos permitirnos un disipador de bloque gigante. Eso sí, si planeas usar la potencia máxima cercana a los 24W por canal, te sugiero que no escatimes en la zona de cobre de la PCB; una almohadilla térmica bien dimensionada es tu mejor aliada.
Compatibilidad y rendimiento
Aquí es donde el TPA3124D2 brilla con luz propia. Su rango de alimentación de 5 V a 26 V es increíblemente versátil. He probado configuraciones con una batería LiPo de 3 celdas (11.1 V) para un proyecto de altavoz portátil y, posteriormente, con una fuente de laboratorio ajustada a 24 V para un sistema de sobremesa.
En cuanto a la compatibilidad de carga, he conectado altavoces de 8 Ω y también he bajado a 4 Ω. Con 8 Ω y 24 V, la claridad es notable; el ruido de fondo es prácticamente inexistente si cuidas el diseño de la PCB. Con cargas de 4 Ω, la cosa se pone interesante: la corriente sube y el rendimiento sigue por encima del 85-90%, pero aquí es donde notas que necesitas una fuente de alimentación que aguante el tipo. He usado un transformador toroidal de 12 V a 2 A y se ha comportado de maravilla, pero si le pegas un pico de volumen sostenido, la fuente debe ser capaz de entregar al menos 3A sin desfallecer.
La entrada diferencial es un punto clave. En mi banco de trabajo, lleno de fuentes conmutadas y ordenadores, la inmunidad al ruido es excelente. He tendido cables de señal de más de un metro cerca de transformadores y el zumbido no ha aparecido. Esto lo hace ideal para integraciones en cajas metálicas donde las masas pueden ser un dolor de cabeza. Comparado con otros amplificadores clase D de gama baja que "chillan" con interferencias de radiofrecuencia, el TPA3124D2 mantiene el silencio hasta que le pides música.
En términos de potencia, 24 W por canal es una cifra honesta. No esperes mover una discoteca, pero para un equipo de escritorio de calidad o un altavoz de estante en una habitación de 20 metros cuadrados, sobra. La distorsión armónica (THD) se mantiene controlada hasta volúmenes altos, aunque, como suele pasar con la clase D, si saturas la entrada, el sonido se vuelve áspero rápidamente.
Puntos fuertes y aspectos mejorables
Lo que más me ha convencido:
- Eficiencia térmica: El hecho de no necesitar un disipador masivo cambia las reglas del juego para proyectos compactos.
- Protecciones integradas: Tener contra sobrecorriente, sobrecalentamiento y bajo voltaje de serie quita muchos quebraderos de cabeza al diseñador.
- Flexibilidad de voltaje: Poder alimentarlo desde un USB-C PD (con un trigger a 20V) hasta una batería de coche (12V) es fantástico.
- Precio por unidad: En un lote de cinco, el coste por canal amplificado es ridículamente bajo para la calidad que ofrece.
Aspectos a mejorar:
- Dificultad de soldadura: El TSSOP-24 no perdona. Si no tienes experiencia soldando SMD, olvida hacerlo a mano alzada sin una plantilla (stencil).
- Ruido de conmutación: Aunque la entrada diferencial ayuda, el diseño de la etapa de salida requiere una atención exquisita a la hora de rutear la PCB. Si no separas bien la alimentación de la señal, puedes acabar con artefactos en el audio.
- Potencia real: Los 24W son teóricos en condiciones ideales. En la realidad, con 12V y 4Ω, andarás más cerca de los 15W. Hay que ser realistas con las expectativas.
Veredicto del experto
Tras semanas de pruebas cruzadas con diferentes fuentes y cargas, mi veredicto sobre el TPA3124D2 es positivo, con matices. Es un componente "caballo de batalla" para el ingeniero de electrónica que busca una solución de audio de potencia media sin complicaciones excesivas. Es perfecto para ese amplificador de auriculares de alta potencia, un subwoofer activo pequeño o mejorar el audio de un proyecto con Raspberry Pi o un mini-PC.
Si eres un aficionado al DIY y tienes algo de soltura con el SMD, este lote de cinco unidades es una inversión segura. Te permite prototipar varios diseños o tener repuestos a mano. No esperes la calidad de un amplificador clase A/B de gama alta de varios cientos de euros, pero para su rango de precio y prestaciones, cumple con nota. Mi consejo: dedica tiempo a diseñar una buena PCB con un plano de tierra sólido y no subestimes la importancia de una fuente de alimentación limpia; el chip lo dará todo si tú se lo permites.
