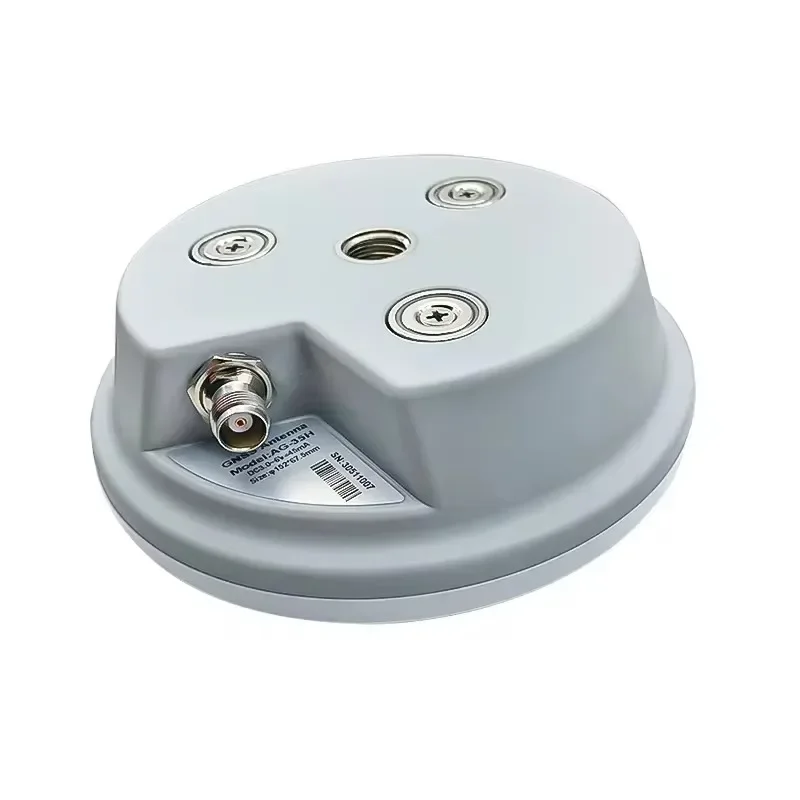

Amplificador de antena AG-35 GNSS RTK GPS antena de coche L1 L2 L5 Galileo Glonass BDS amplificador receptor de señal para mapeo agrícola

Antena

Arquitectura de parches

Parche doble apilado de alimentación de cuatro puntos

Bandas de señal de posicionamiento admitidas

GPS: L1/L2/L5;

BDS: B1/B2/B3;

GLONASS:G1/G2/G3;

Galileo:El/E5a/E5b/E6

Banda L

SBAS

HUEVOS

Ganancia máxima*

≥5,0dBi@Fc

Polarización

极(RHCP)

Relación Axial@zenith

≤1,5 dB

Cobertura de azimut

360°

Impedancia

50 ohmios

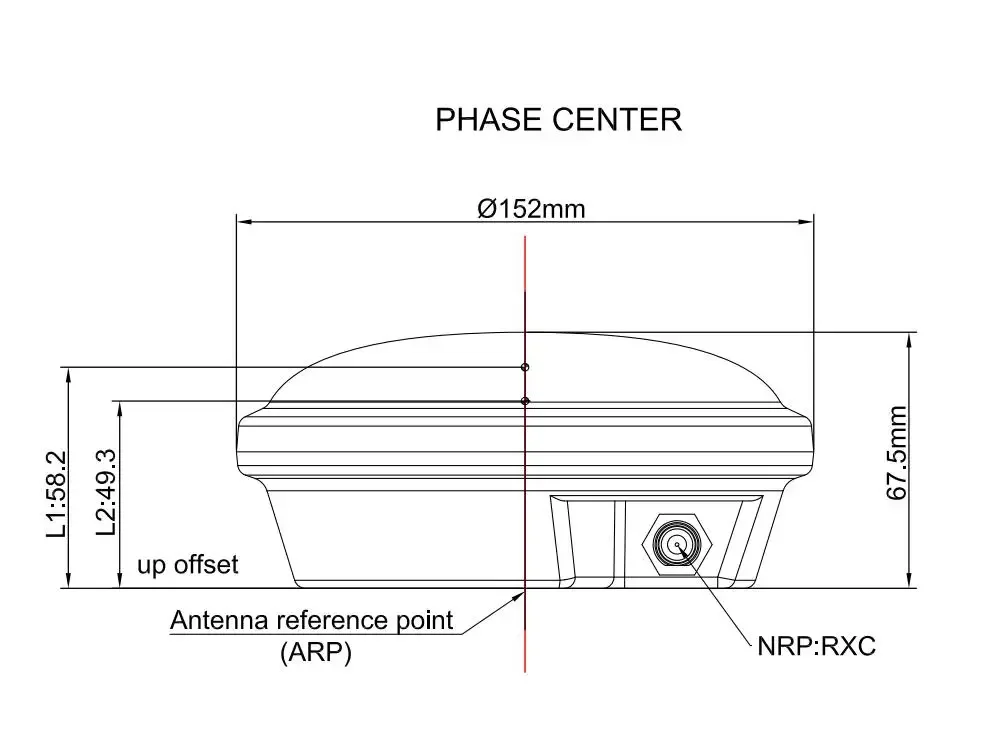

Precisión del centro de fase

≤2,0 mm

Repetibilidad del centro de fase

≤1,0 mm

LNA

Rango de frecuencia

1164MHz~1300MHz

1525MHz~1621MHz

Ganancia LNA*

40±2,0 dB (típico.@25°C)

Variación del retraso del grupo

≤5ns

Figura de ruido*

≤2,0 dB a 25°C, tipo.(Prefiltrado)

Salida VSWR

≤1,8:1 tipo.2,0: 1 máximo

Voltaje de operación

3,0 ~ 6,0 V CC

Corriente de operación

≈45mA

Mecánicos y Medio Ambiente

Dimensión

Φ152 mm * 67,5 mm

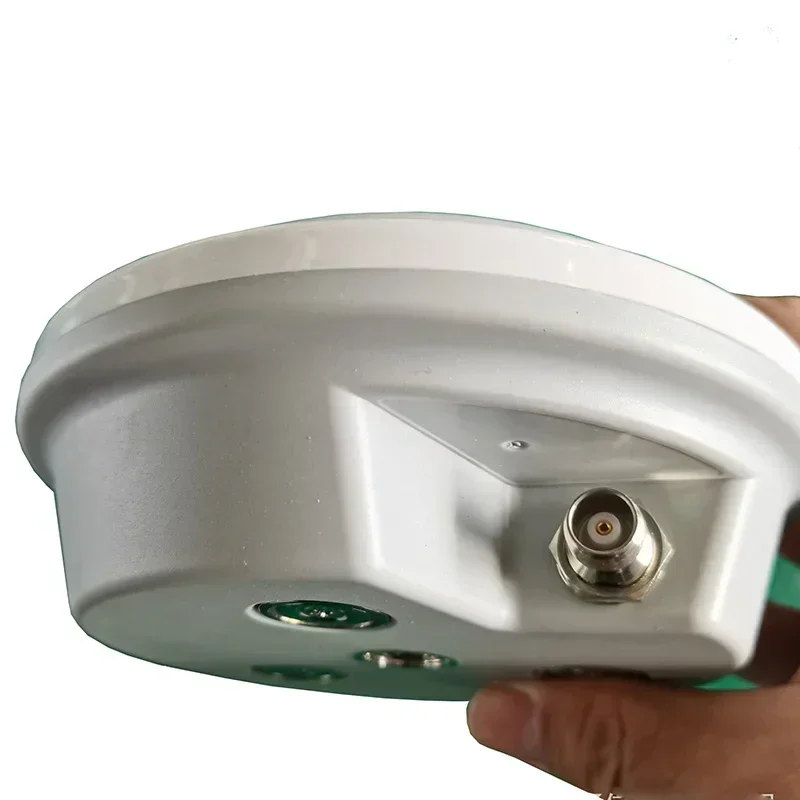

Conector

TNC (Hembra)

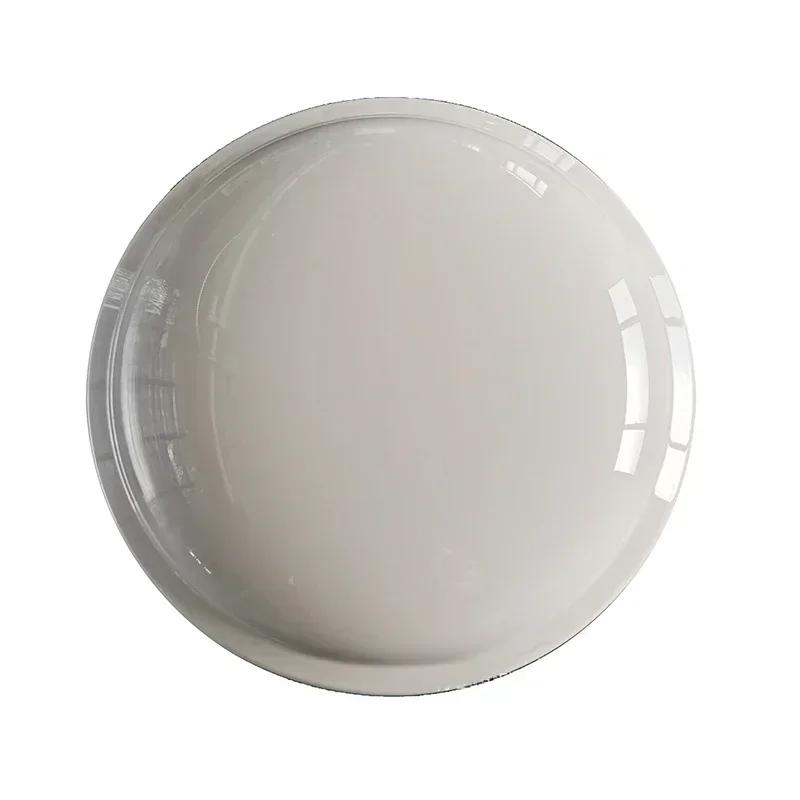

Radomo

PC+PBT

Peso

≈430g

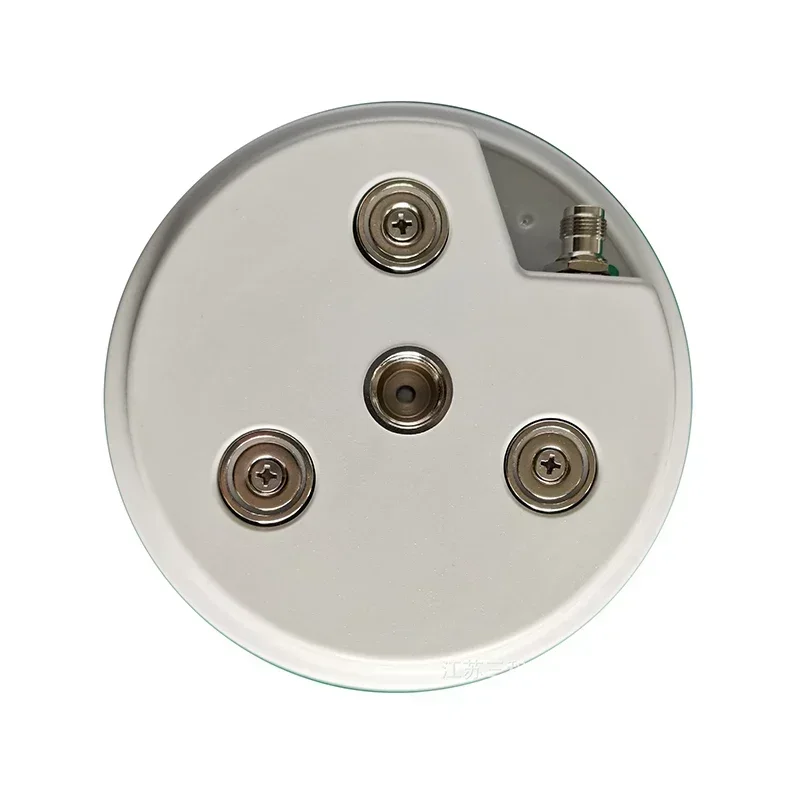

Método de fijación

5/8-11

Temperatura de Operación

－40℃～＋85℃

Temperatura de almacenamiento

－45℃～＋85℃

Humedad

95% sin condensación

Resistente al agua

IP67
