Descripción
Características del
Control/controlador LCD de un solo chip
48 filas, 84 columnas de salida
Mostrar datos RAM 48 x 84 bits
Integración de chip:
-- Generador de voltaje LCD (también se puede utilizar suministro de voltaje externo)
-- Generador de voltaje de polarización LCD
-- No se requieren componentes externos para los osciladores (también se pueden usar relojes externos)
Pin de entrada externo RES (reset)
Interfaz serie de hasta 4,0 Mbits/S
Entrada compatible con CMOS
Velocidad de mezcla: 48
Rango de voltaje lógico VDD a VSS: 2,7 V a 3,3 V
Rango de voltaje de visualización VLCD a VSS:
-- Generador de voltaje interno LCD de 6,0 ~ 8,5 V (generador de voltaje permitido)
-- Suministro de voltaje externo LCD de 6,0-9.0 V (generador de voltaje apagado)
Bajo consumo de energía, adecuado para sistemas alimentados por baterías.
Compensación de temperatura para VLCD
Rango de temperatura de funcionamiento: -25~70℃
Descripción general
El PCD8544 es un controlador de control LCD CMOS de baja potencia diseñado para conducir
Una exhibición gráfica de 48 filas y 84 columnas.Todas las funciones de visualización necesarias están integradas en un solo chip, el paquete
Los generadores de voltaje LCD y voltaje de compensación requieren pocos componentes externos y consumen poca energía.
El PCD8544 se interfiere con el microcontrolador mediante un bus serie.
El PCD8544 utiliza un proceso CMOS.
Opiniones de clientes

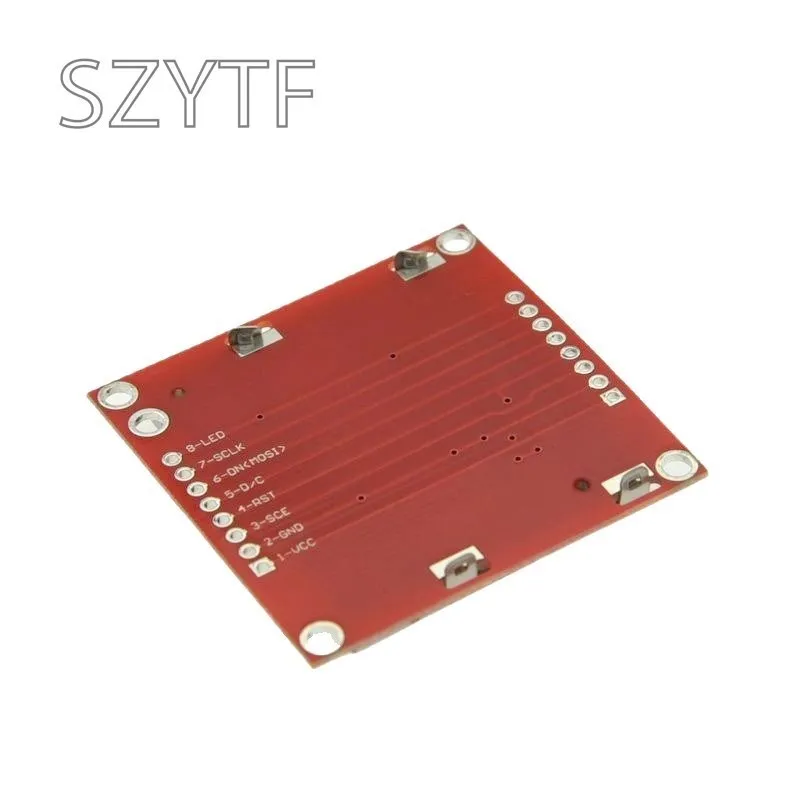

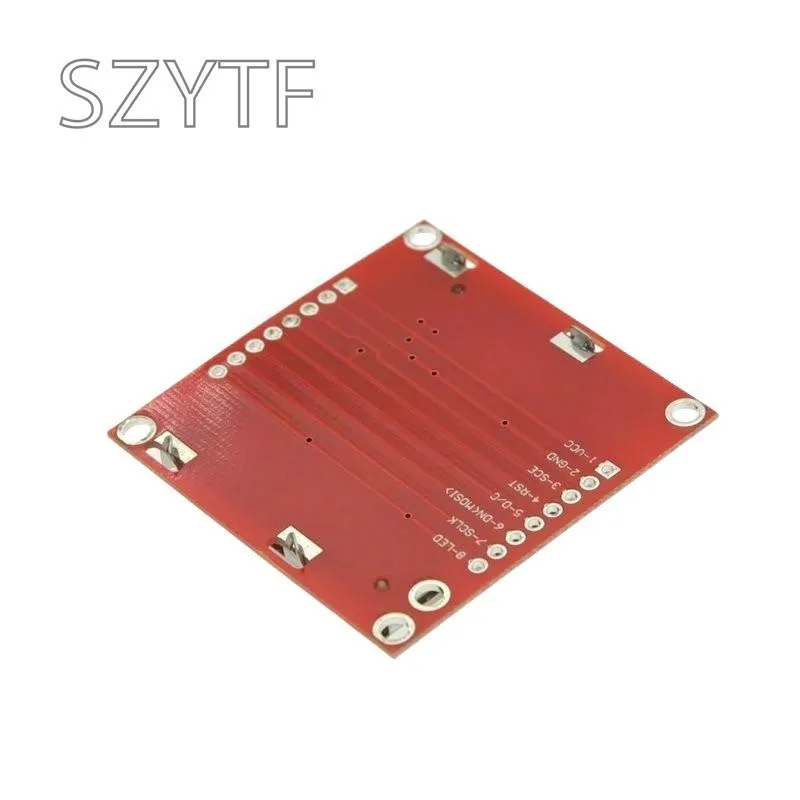

6 opinionesEl embalaje fue pobre, pero llegó intacto y sin daños. Funciona normalmente. Tenga en cuenta que los pines tienen diferentes configuraciones para diferentes versiones de este display.
