Descripción
Descripción: la antena de bucle pequeño (hfdloop) es una antena receptora activa de campo magnético de anillo de banda completa de tamaño pequeño
A 500MHz, compuesto principalmente de placa de puente superior y placa de amplificador de anillo pequeño. Alimentador y fuente de alimentación lineal de 12V, en el que la placa de puente superior
Interruptor, se pueden realizar diferentes funciones ajustando la posición del interruptor. El bucle de Mobius puede lograr el doble de la ganancia de voltaje del bucle pequeño ordinario
El anillo de blindaje del campo eléctrico puede reducir eficazmente la interferencia causada por el campo eléctrico en el entorno circundante, como los rayos.
La Estructura del anillo sin blindaje es simple, y todo el anillo pequeño puede ser reemplazado por un conductor más grueso.
Rango de frecuencia de recepción: 50kHz a 500MHz
Ganancia: 17dB @ 10MHz
Ruido de salida: -125dBm (@ 10MHz, BW=100Hz)
P1dB: + 15,5 dBm a 10MHz
OIP3: + 38dBm a 10MHz

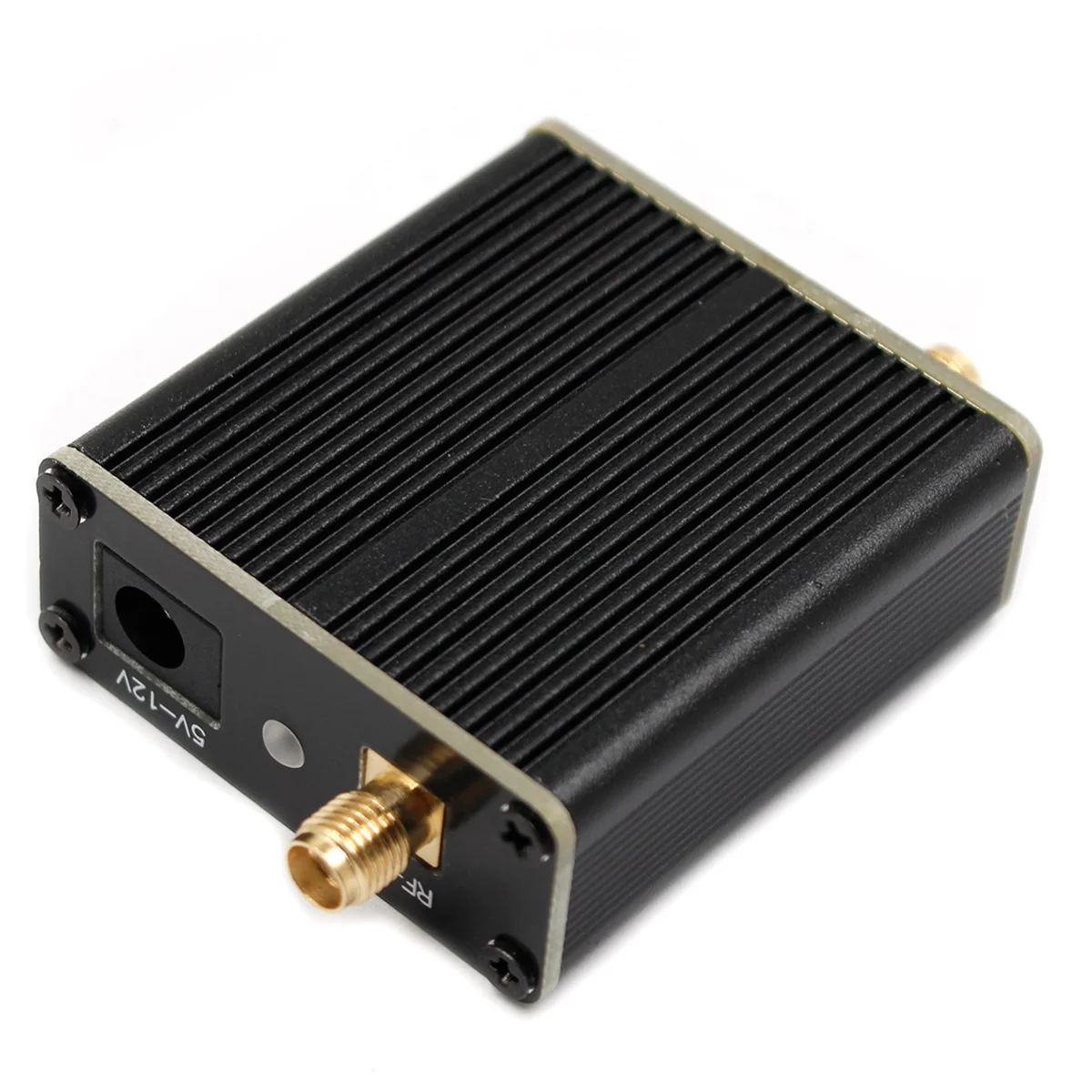

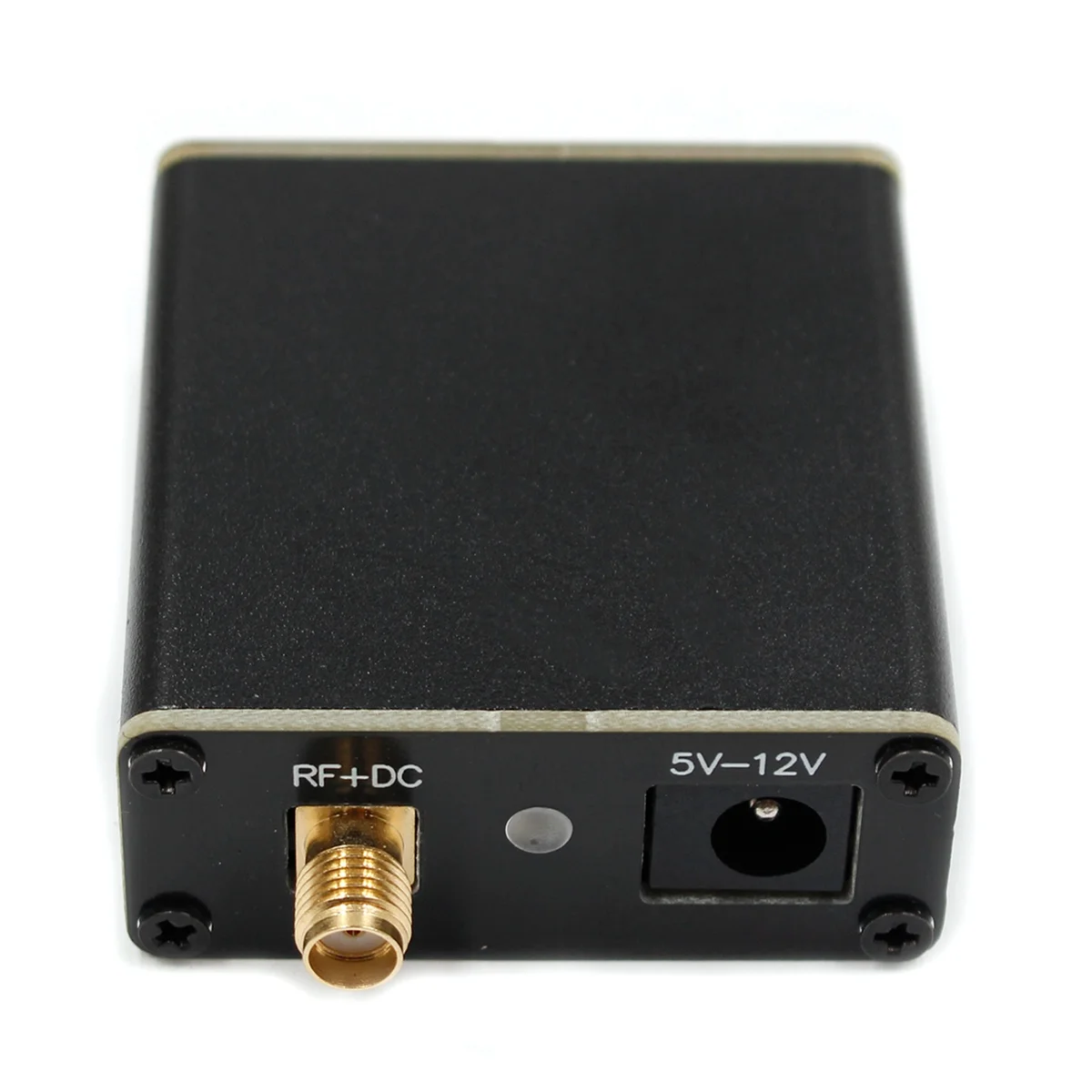

Tensión de alimentación: 9V a 12V
Corriente de alimentación: 130mA a 150mA
Interfaz de antena: SMA(M)

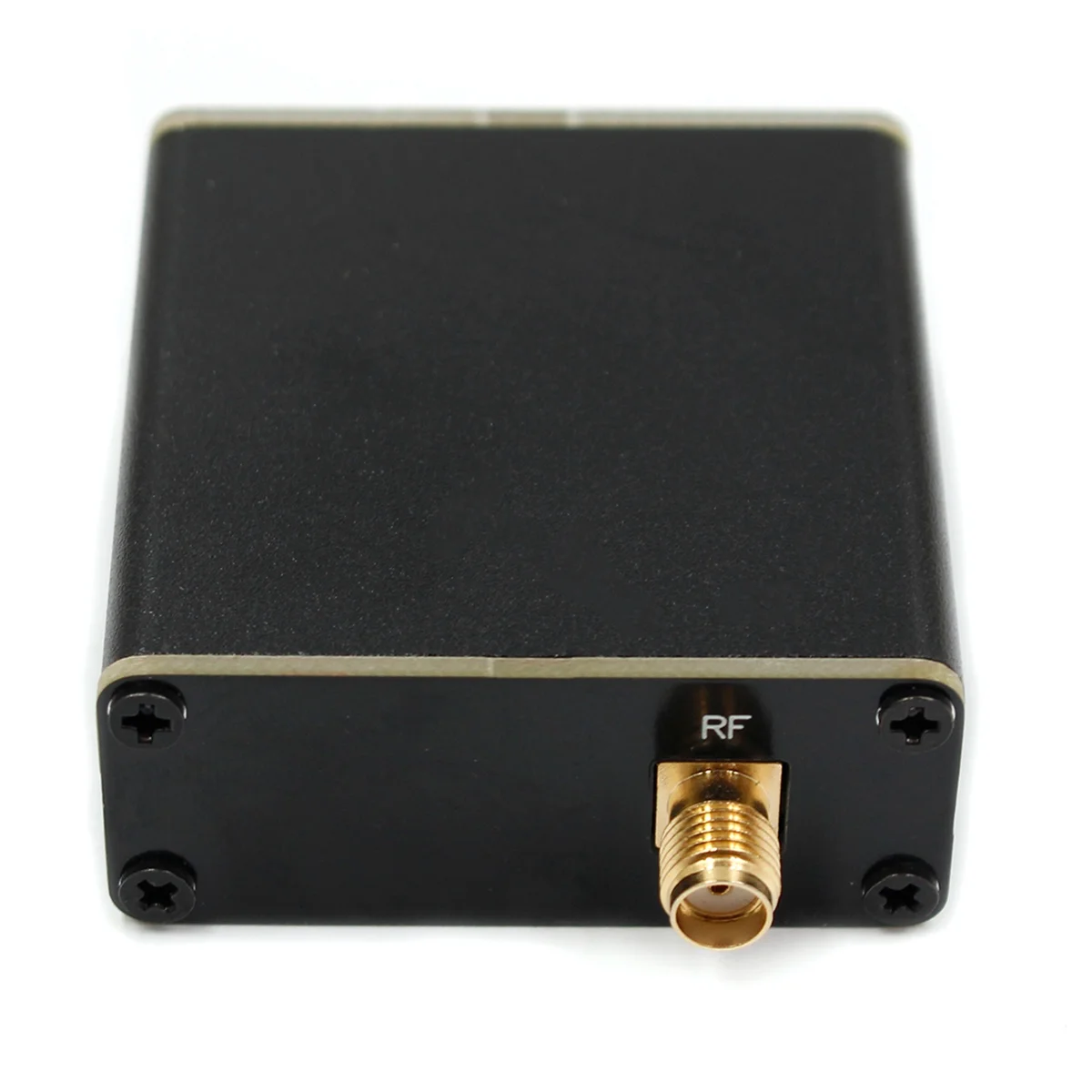

Interfaz de salida: SMA(F)
Modelo de cable coaxial de anillo pequeño: RG402
Pérdida del cable coaxial de anillo pequeño: 0.145dB/m
Diámetro de antena de bucle pequeño: 60cm
Material: plástico + metal
Color como se muestra

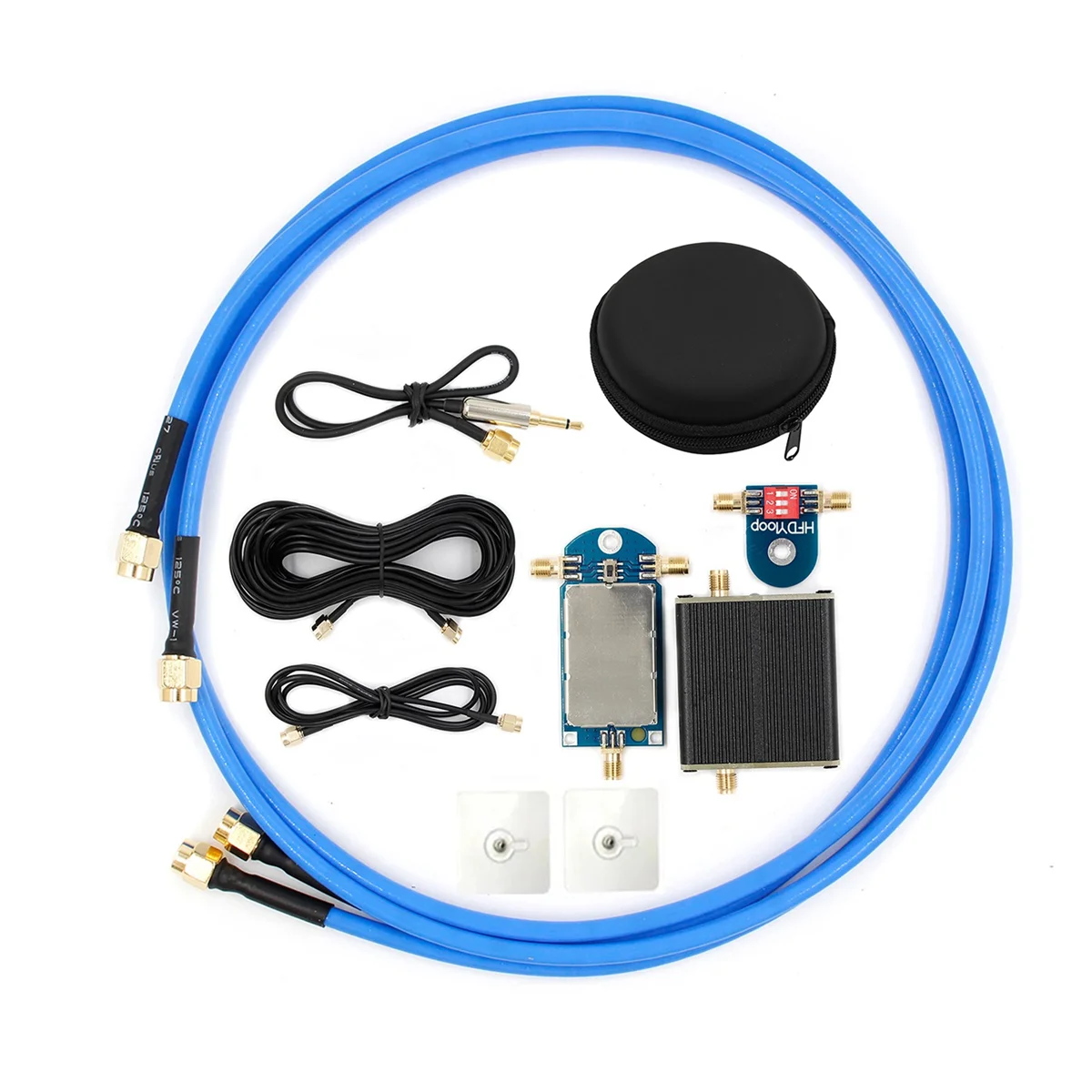

Contenido del paquete
1 Placa amplificadora de antena de bucle pequeño

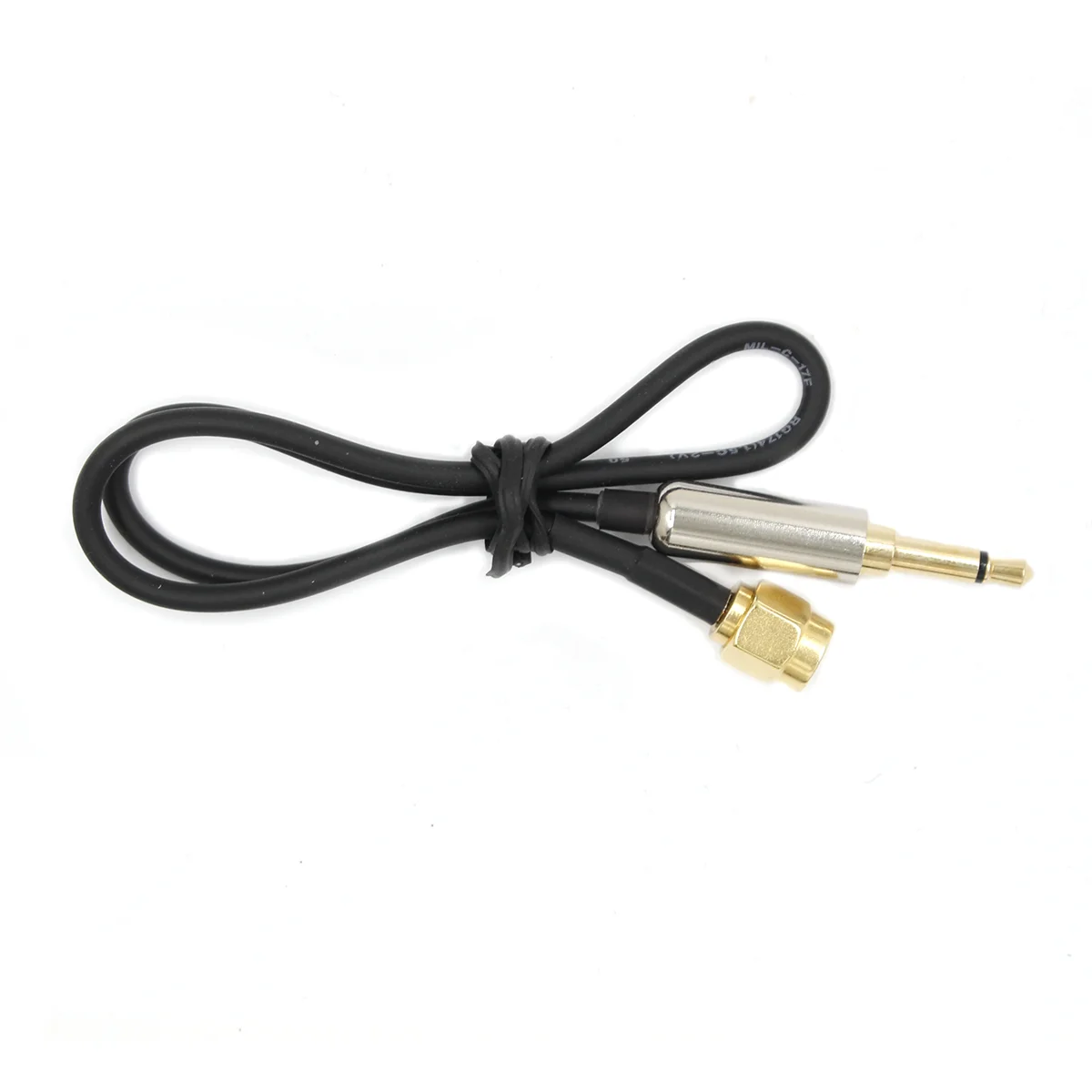

1 x cable adaptador para auriculares
1 tablero de puente superior
2 toroides pequeños (cable coaxial RG402)
1 x alimentador de 7 metros
1 alimentador de 1 metro
2 x ganchos adhesivos

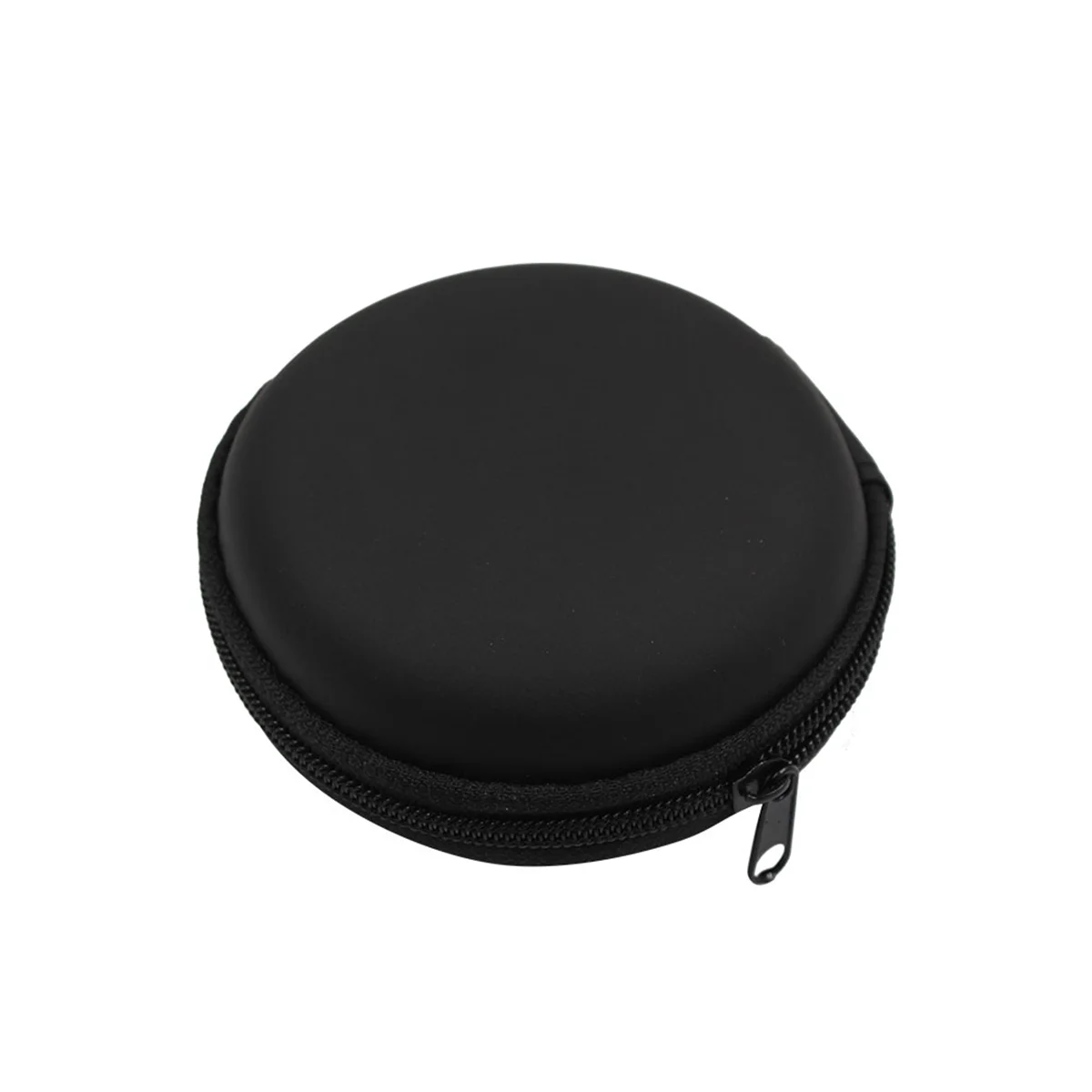

1 bolsa de almacenamiento EVA
Solo el contenido del paquete anterior, otros artículos no están incluidos.
Nota: El reflejo de la luz y las diferentes pantallas pueden hacer que el color del elemento en la imagen sea un poco diferente del real. El error de medición permitido es +/- 1-3cm.
