Descripción

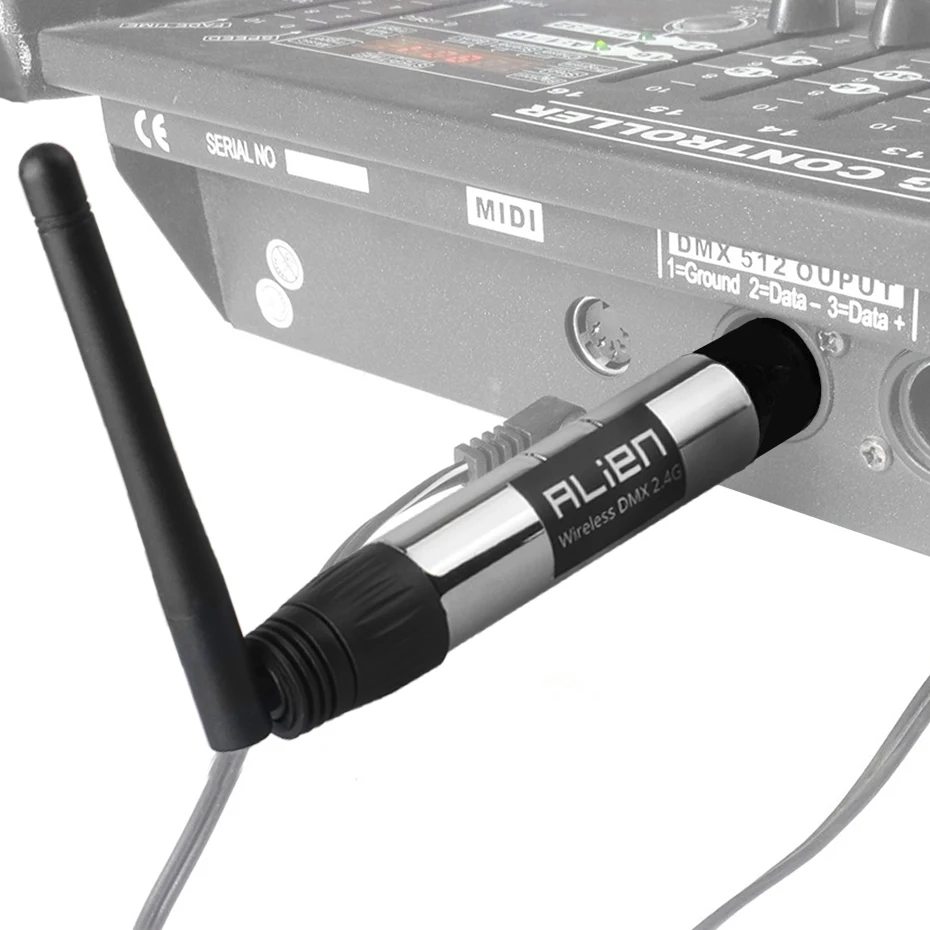

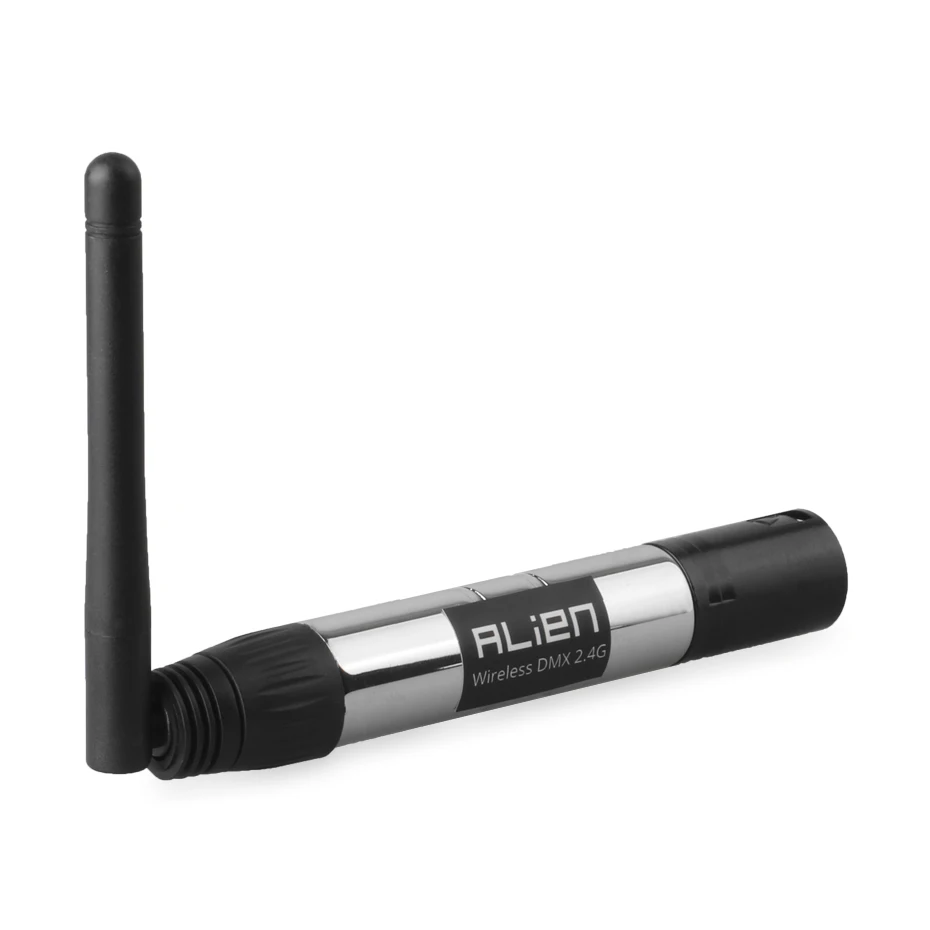

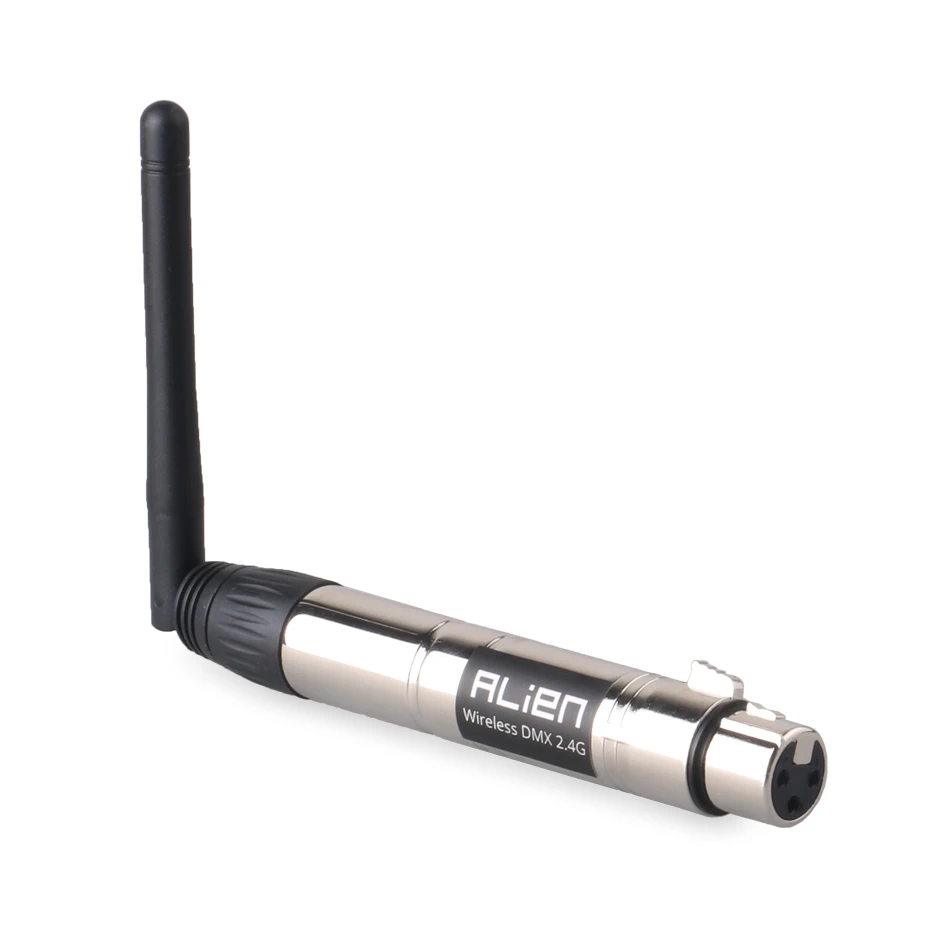

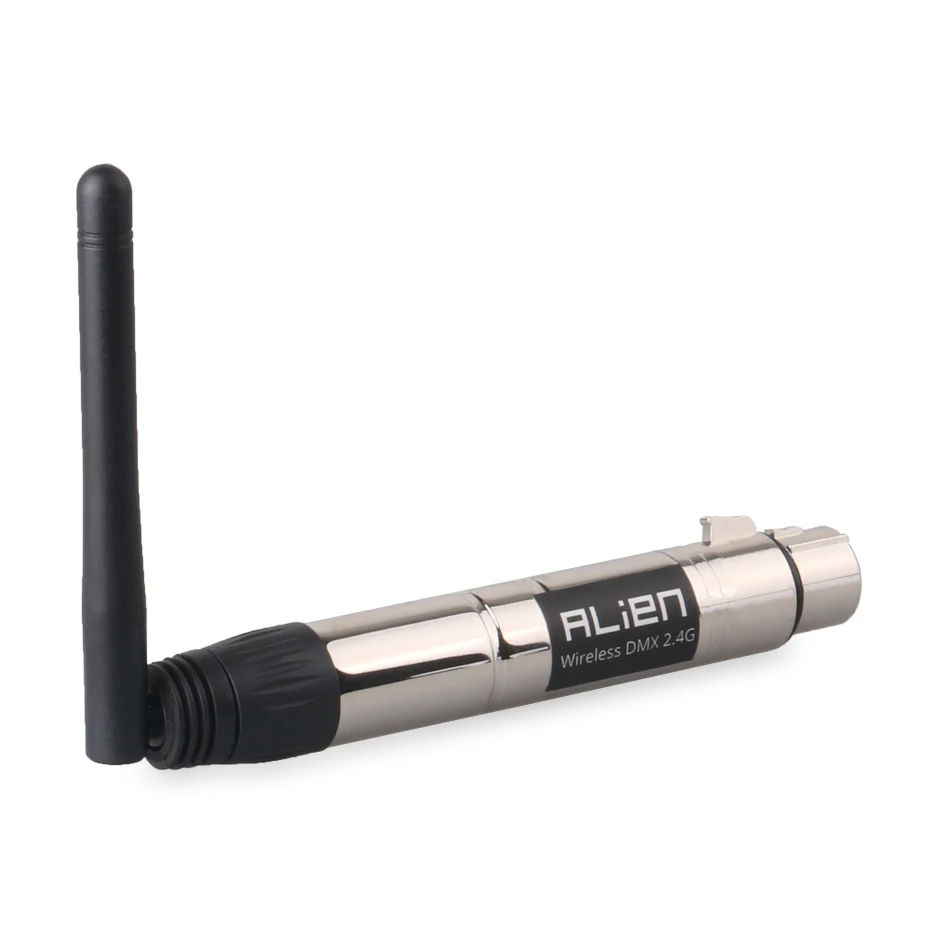

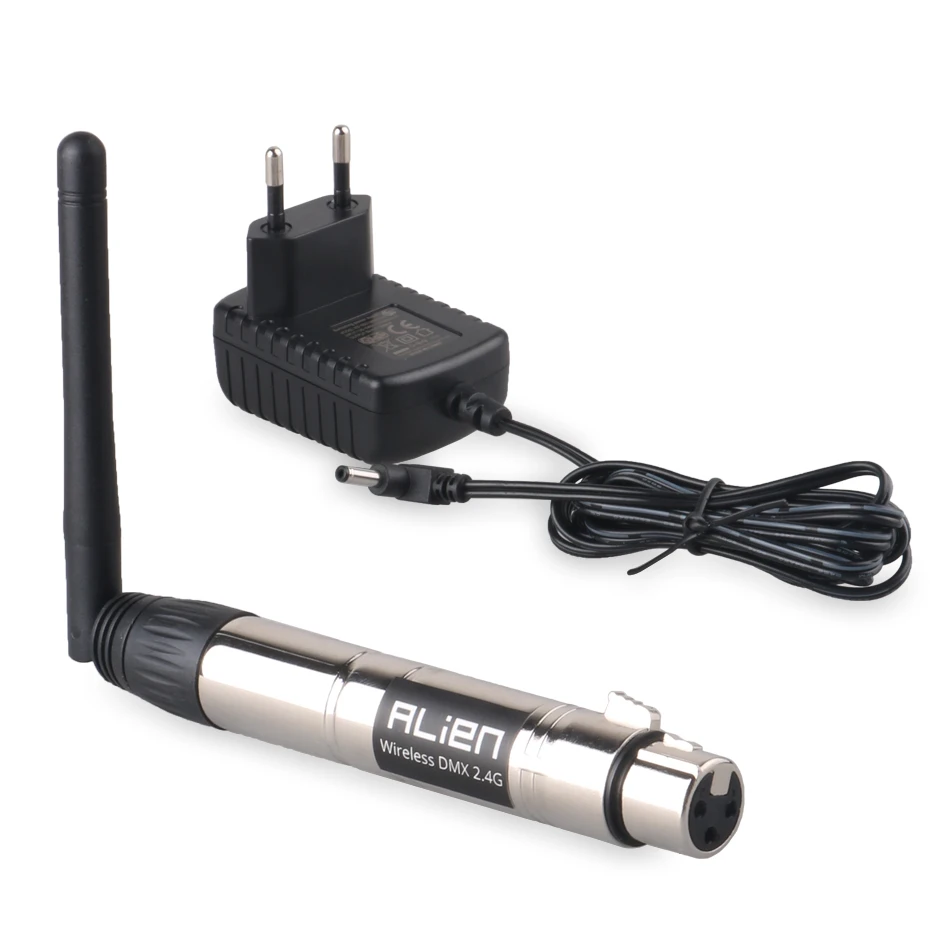

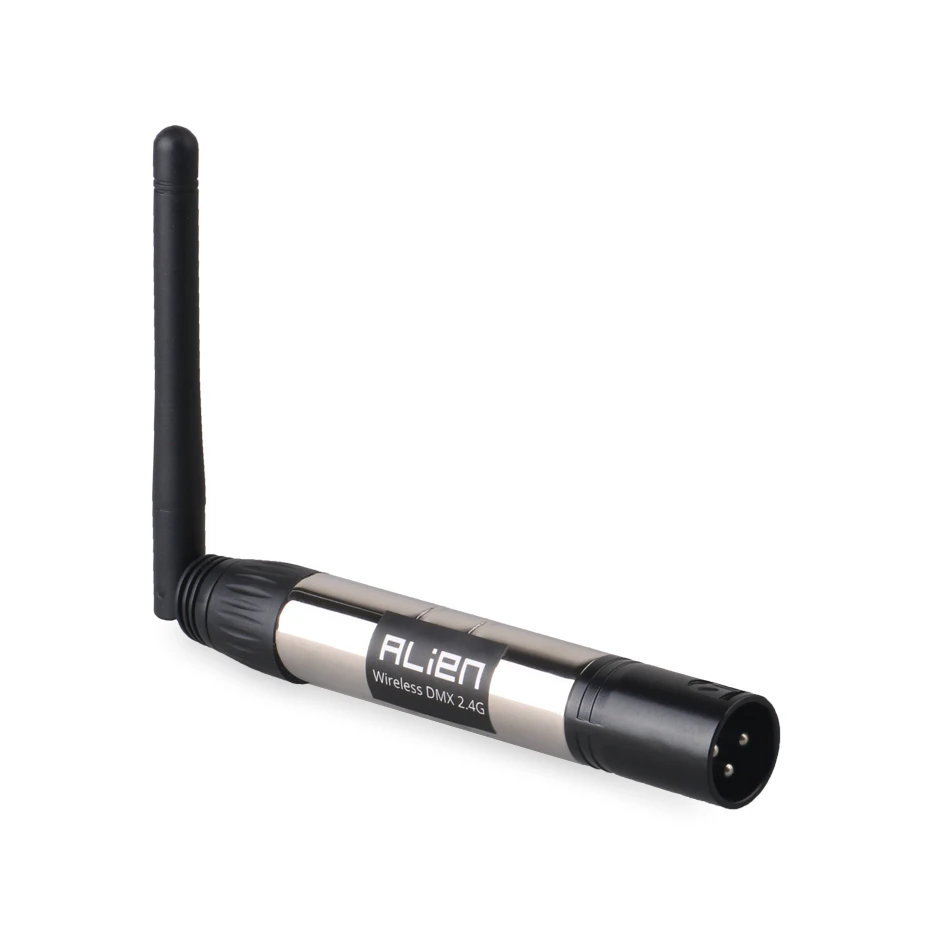

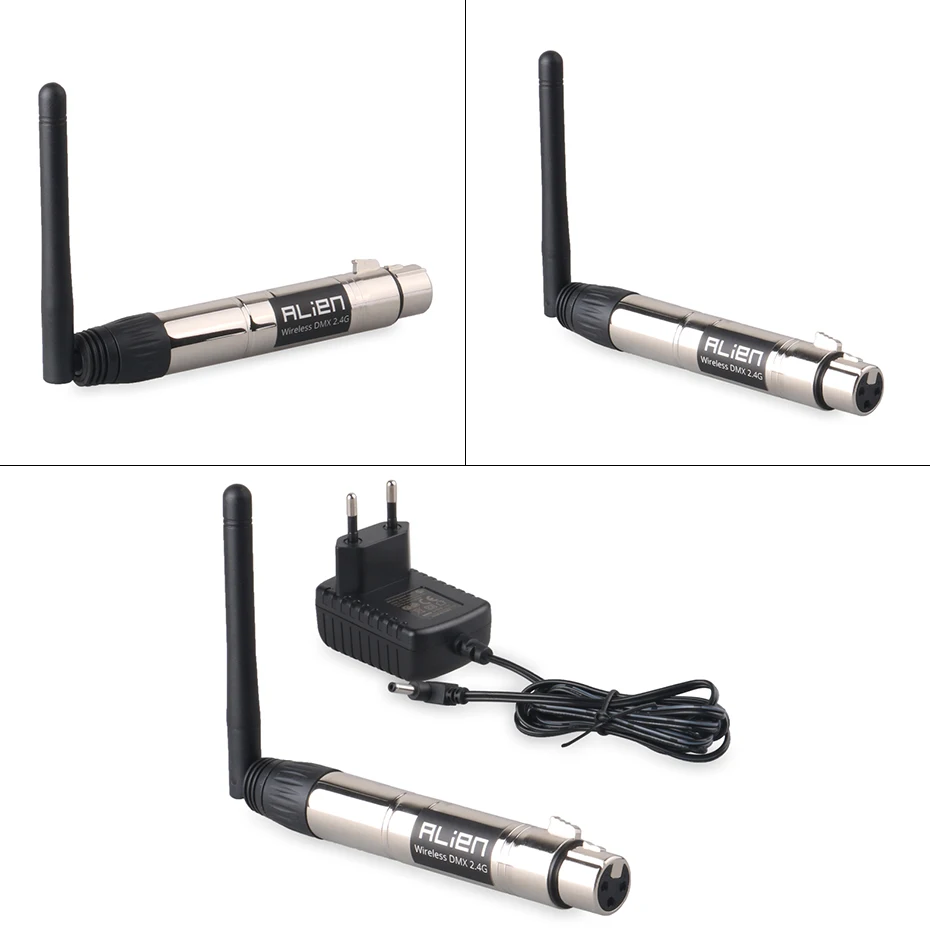

-2,4G inalámbrico DMX512 R/T
-Frecuencia de salto de 126 canales automáticamente, alta capacidad antiinterferencias, para garantizar la fiabilidad de los trabajos
-7 grupos de código de identificación configurable, el usuario puede usar 7 grupos de red inalámbrica individual sin ninguna interferencia.
-Cada uno en el mismo lugar (LED tricolor que muestra los indicadores)
Especificación

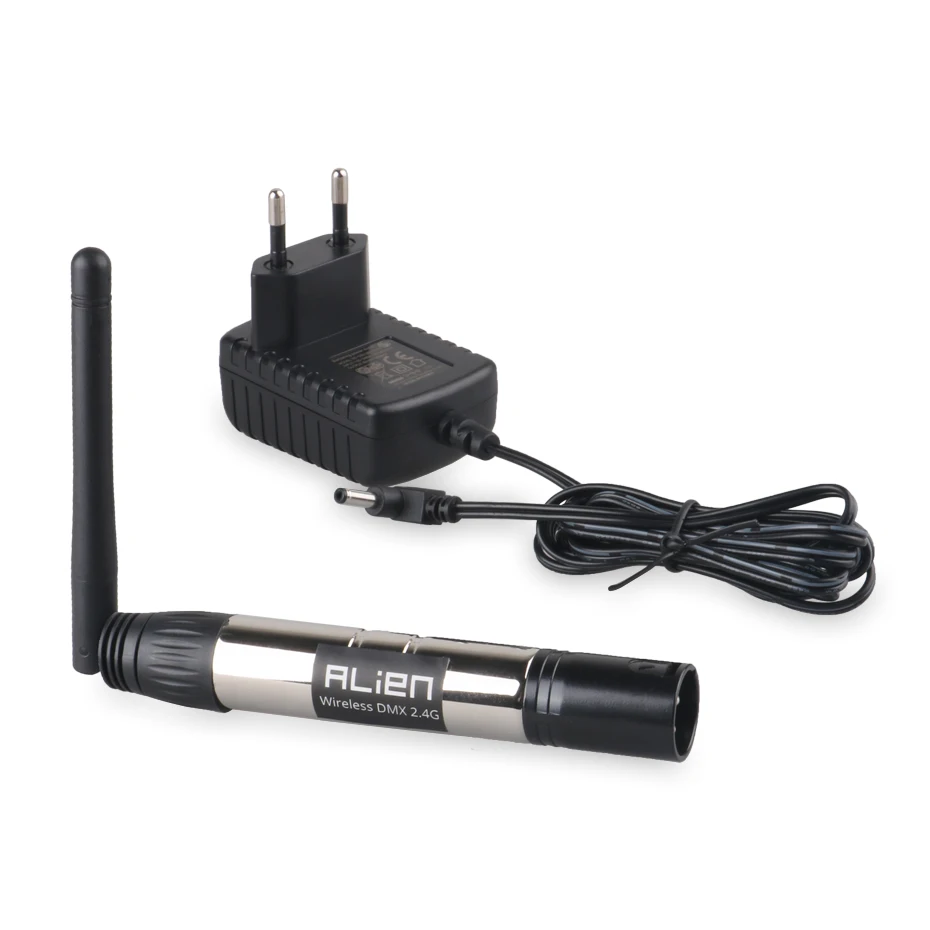

Voltaje de entrada: 5VDC 500mA MIN
Distancia de comunicación: 400M (distancia visible)
Sección de frecuencia de trabajo: 2,4G ISM, 126 canales, Sección de frecuencia
Tasa de potencia máxima de transmisión: 20dBm
Sensibilidad del receptor: -94dBm
CPU: Núcleo ARM de 32 bits
Modulación: GFSK
Interfaz de señal DMX: RS485
Temperatura de funcionamiento: -40 ~ 85 Celsius
Temperatura de almacenamiento: -65 ~ 150 Celsius
Humedad relativa ambiental: 5 a 95% (sin condensación)
Disparador de reinicio automático: WDT incorporado (temporizador de vigilancia)
Código de identificación y relación correspondiente del color del LED
ROJO
VERDE
ROJO + VERDE
AZUL
ROJO + AZUL
VERDE + AZUL
ROJO + VERDE + AZUL
1. Presione el interruptor momentáneo sobre el indicador LED lateral para indicar la configuración de ID
2. Presione de nuevo para configurar IC, hasta el ID de color deseado, agregando 1 cada vez que presione el interruptor avanzará el código de ID de color.
3. Condiciones de trabajo:
LED iluminado constantemente: sin DMX o señal inalámbrica.
Flash LED rojo: transmisión
Flash LED verde: recepción
4. Frecuencia RF 2.400 - 2.525G, Total 126 canales, busca automáticamente,
5. El código ID "1-7" agrupa el código ID, presione 'KEY' para la configuración, solo puede funcionar con el mismo código ID de transmisor y receptor. (Mismo color LED)

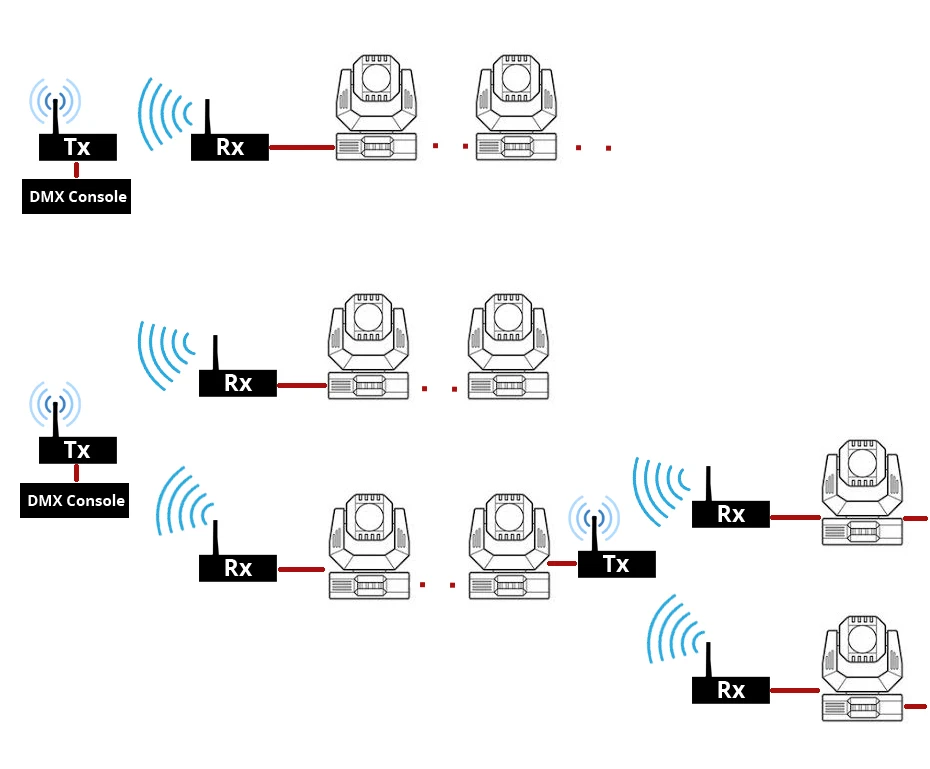

Establecer comunicación
1. Encienda la placa receptora inalámbrica DMX512 primero y luego siga para encender las placas transmitidas.
2. Presione el botón "Key" para establecer el mismo valor de ID de la placa transmitida y la placa recibida. Utilice un valor ID diferente si necesita utilizar más de 1 grupo de elementos inalámbricos universales al mismo tiempo y en el mismo lugar.
3. El LED rojo parpadea cuando el transmisor transmite datos DMX sin sección de frecuencia interferida, luego el receptor cambia la sección de frecuencia comunicada. El LED verde parpadea hasta que se recibe el mismo valor de identificación corregido, El LED parpadea más rápido una vez que los datos DMX son más rápidos.
4. La comunicación se estableció correctamente.

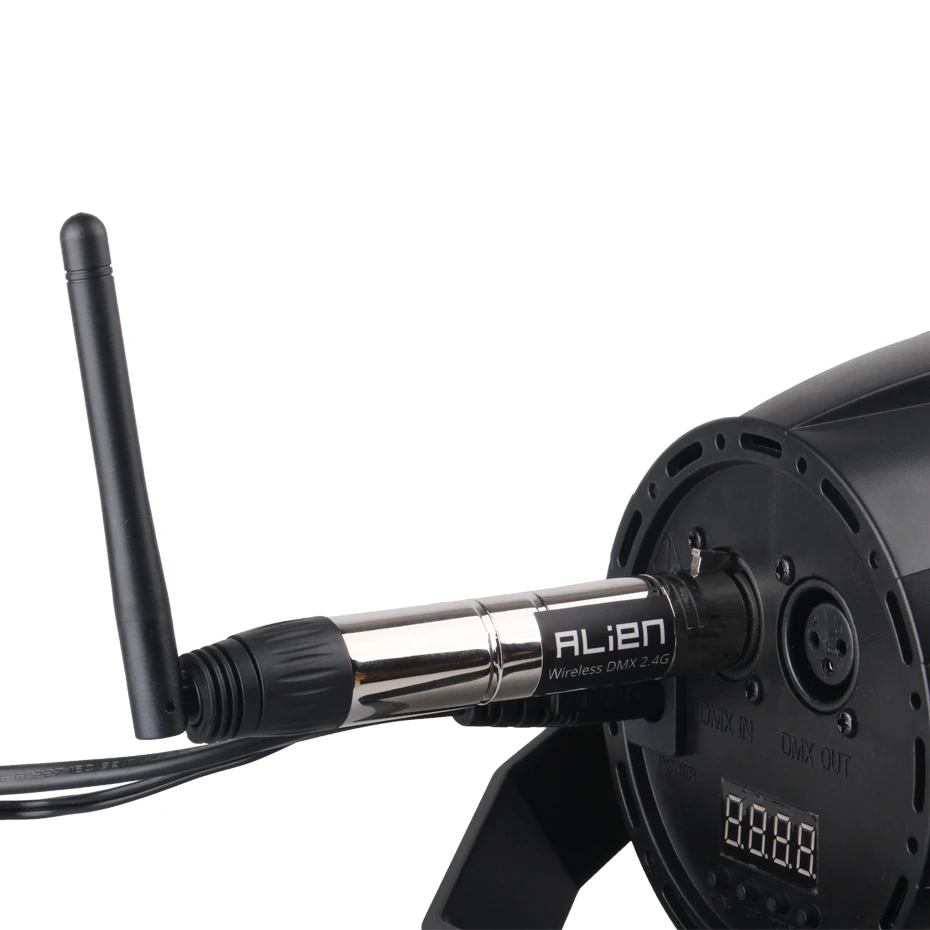

Tenga en cuenta que algunos accesorios DMX deben colocarse en modo esclavo para un control DMX adecuado. Si está en el modo maestro, enviarán una señal DMX por las tomas XLR, haciendo que el transmisor/receptor de escaneo automático entre en modo transmisor debido a que la señal DMX está presente.
Nota: al usarlo, tire de la antena hacia arriba y hacia abajo, no la mueva mucho.
¿Qué enchufe necesitaba?
Para obtener el paquete pronto, elija el tipo de enchufe correcto.
Preguntas frecuentes
P: ¿Puedo usar esto con micrófonos? ¿Puedo utilizarlo para hacer los micrófonos inalámbricos?
R: No… Esto es para el control inalámbrico DMX de iluminación, no de audio.
P: ¿Cuántas direcciones DMX se pueden enviar a través de un transmisor y un receptor?
R: Hay 7 canales para el ALIEN y son de color rojo, verde, morado, azul y así sucesivamente. El transmisor debe coincidir con el color utilizado en todos los receptores.
P: ¿Qué enchufe puedo elegir?
R: El Tipo de enchufe como se muestra a continuación
