Descripción
CARACTERÍSTICAS
Pantalla LED tricolor.
126 canales saltando frenquecy automáticamente.
Código de identificación de 7 grupos configurables.
Tamaño pequeño, adecuado para el interior de la iluminación a la que se accede.
ESPECIFICACIONES
Voltaje de entrada: 5V DC 500mA MIN
Distancia de comunicación: 400M (distancia visible)
Sección de frecuencia de trabajo: 2,4G ISM
Tasa de potencia máxima de transmisión: 20dBm
Receptor sensible: -94dBm
Puerto de señal: enchufe hembra de 3 pines
MANUAL DE FUNCIONAMIENTO
Código de identificación y relación de correspondencia del color LED:
1: ROJO
2: VERDE
3: ROJO + VERDE
4: AZUL
5: ROJO + AZUL
6: VERDE + AZUL
7: ROJO + VERDE + AZUL
Presione la tecla 1 vez para indicar la configuración de ID, presione nuevamente para configurar IC.
Condiciones de trabajo:
LED iluminado constantemente: sin DMX o señal inalámbrica.
Flash LED rojo: transmisor.
Flash LED verde: recibe un total de 126 canales, búsqueda automática.
Código de identificación-"1-7" grupos código de identificación, presione "KEY" para la configuración.
Establecer comunicación:
Encendido.
La comunicación se estableció correctamente entonces.
NOTA
Solo uso interior.
1 año de garantía, reparación, reemplazo gratuito excepto dañado artificialmente.
El fabricante no ofrecerá servicio gratuito durante el período de garantía si se ha reparado o destapado.
Es mejor devolver al fabricante si la reparación es necesaria, no haga ninguna reparación a menos que un electricista calificado.
Las condiciones de trabajo deben estar a una temperatura de-20 °C ~ + 45 °C, 10% ~ 90% HR, sin congelación, para garantizar su vida útil.
No puede ser cubierto por ningún superestrato, debe ser barrido periódicamente para evitar el polvo.

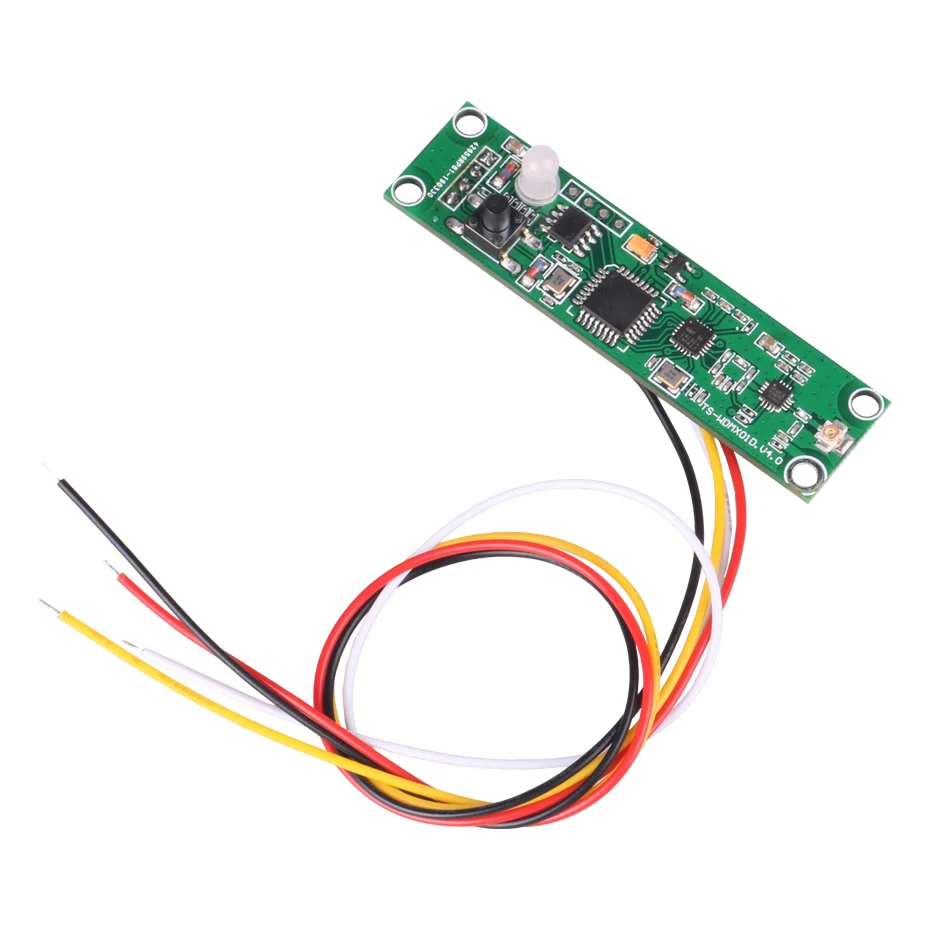

CONEXIÓN LLEVADO
ROJO --- Vcc + 5V
NEGRO --- Gnd XLR DMX1
BLANCO --- XLR DMX2
AMARILLO --- XLR DMX3

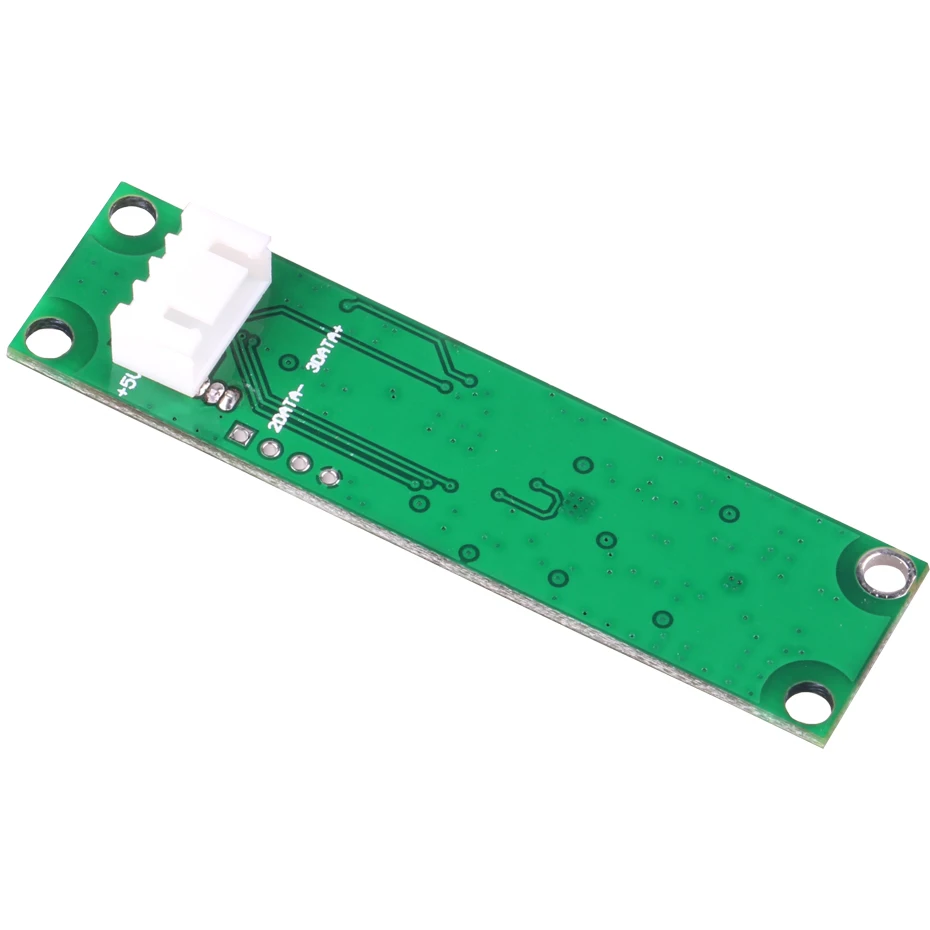

Tamaño PCB
