Descripción

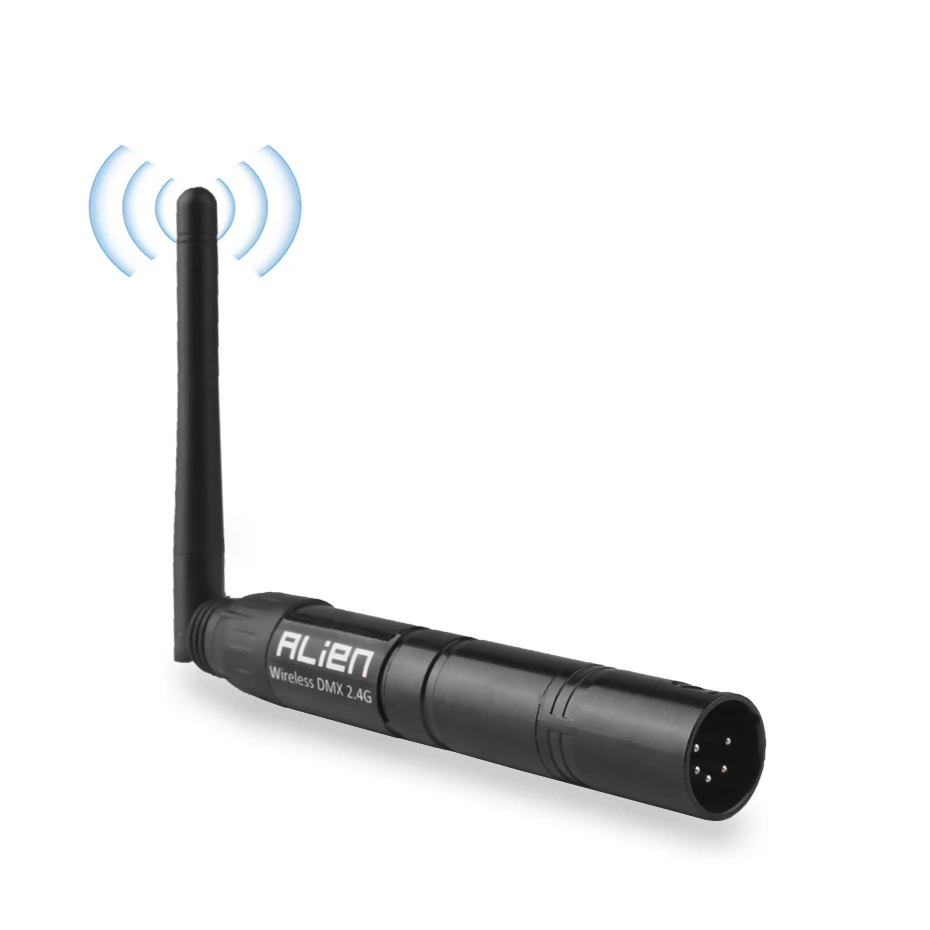

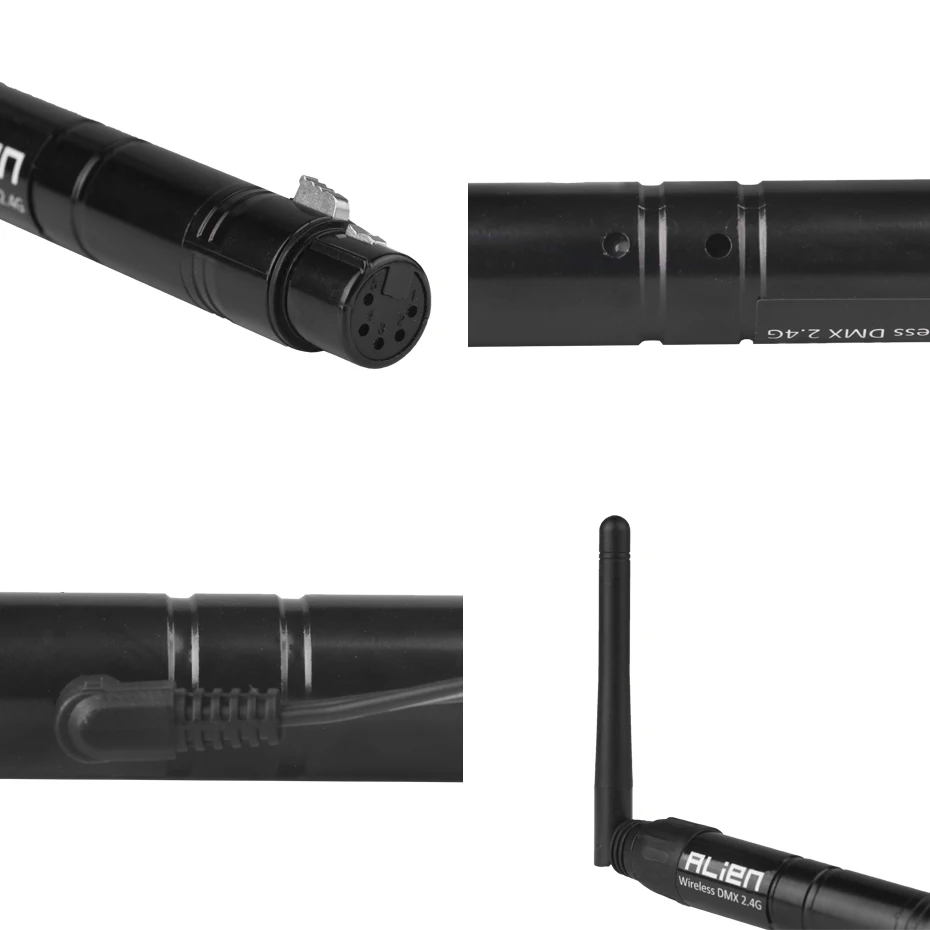

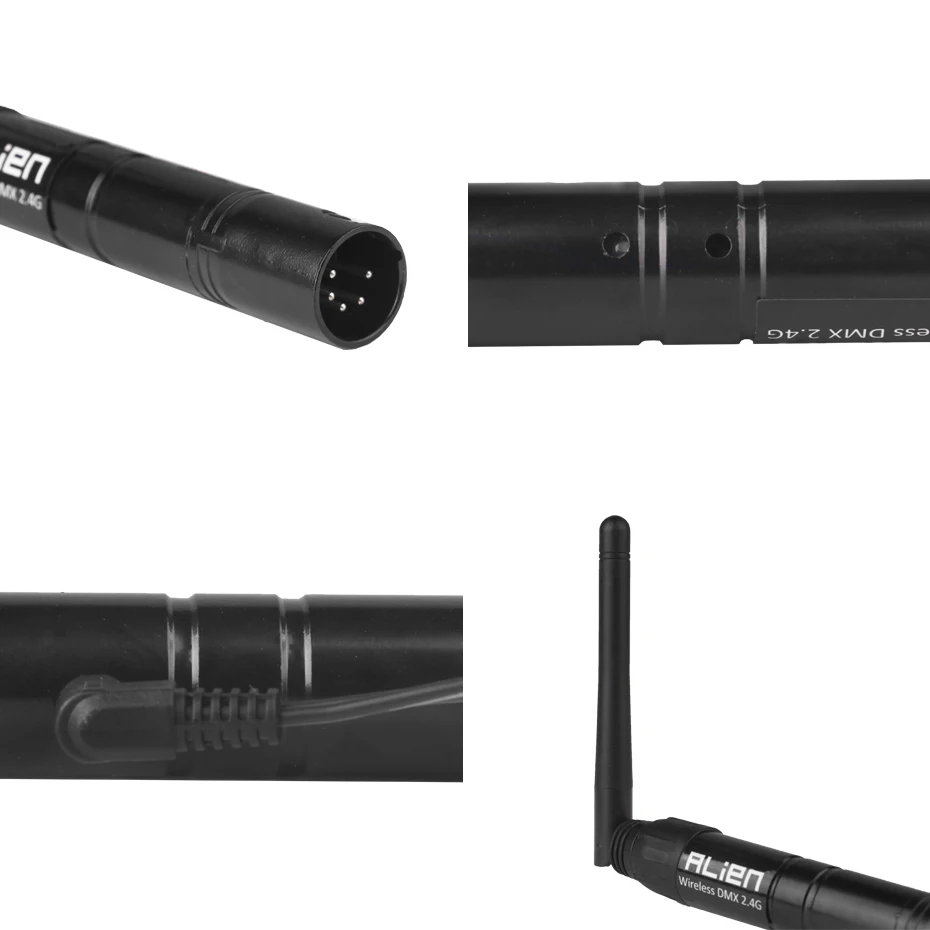

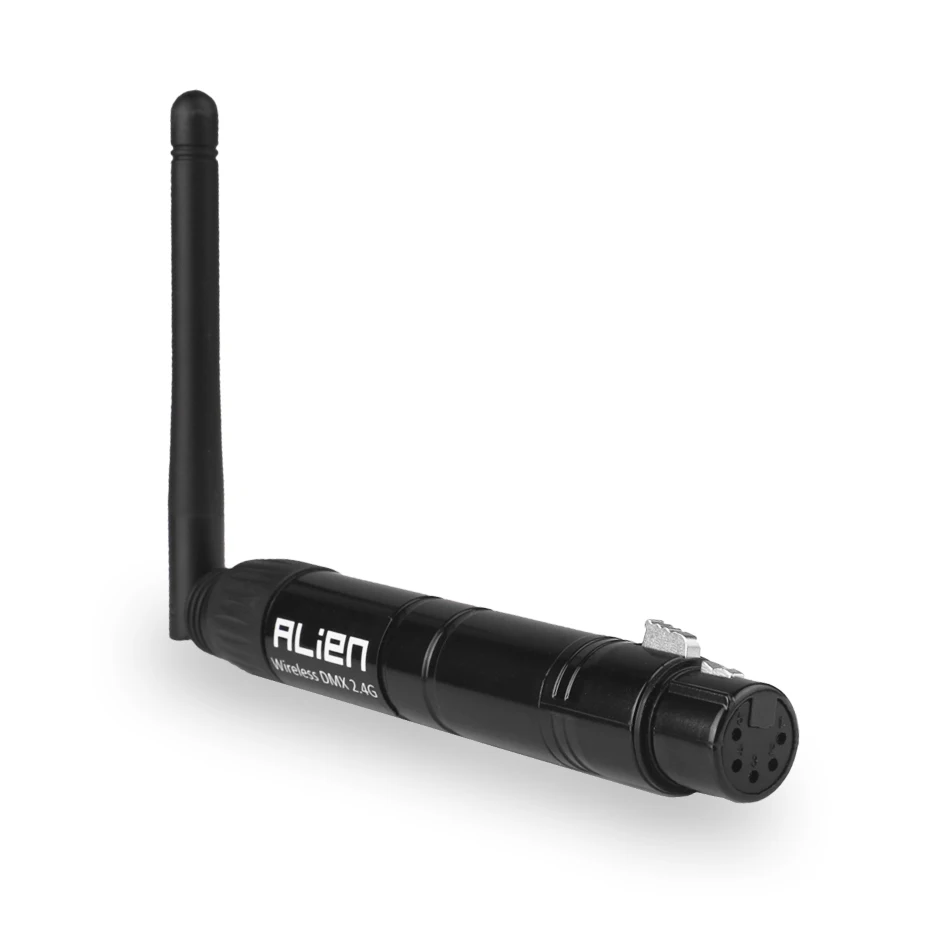

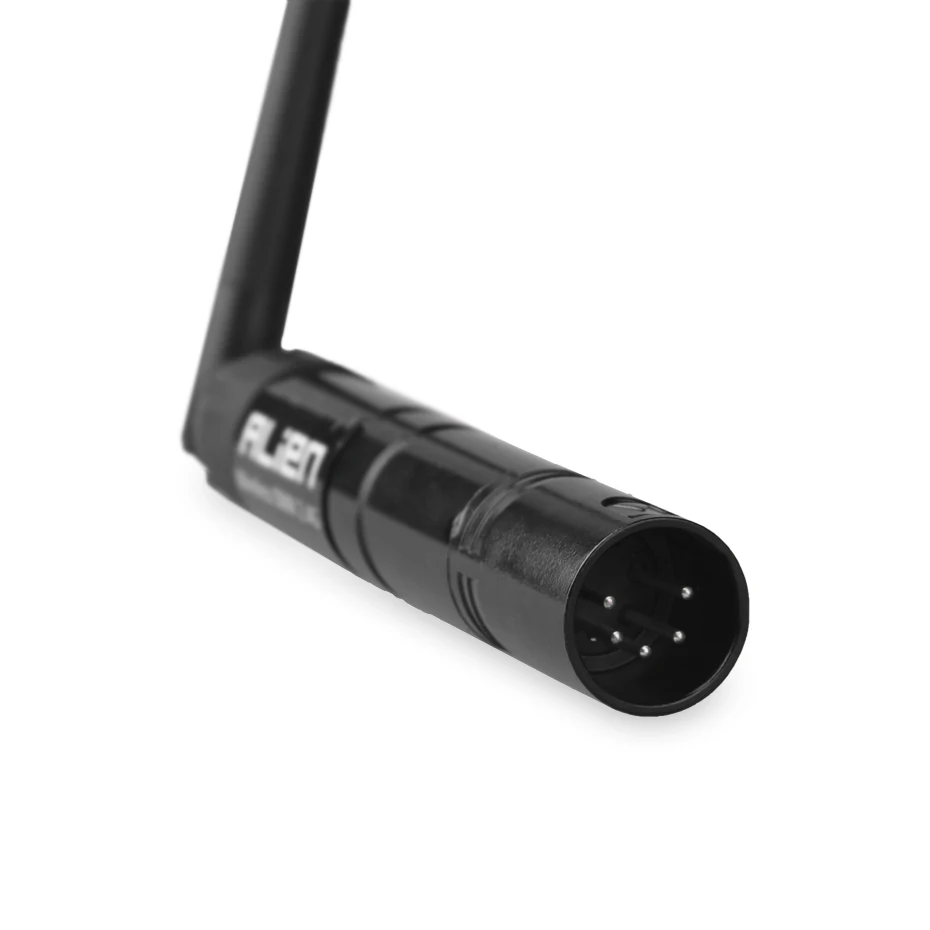

-5 pines DIN hembra macho
-2,4G inalámbrico DMX512 R/T
-Frecuencia de salto de 126 canales automáticamente, alta capacidad antiinterferencias, para garantizar la fiabilidad de los trabajos
-7 grupos de código de identificación configurable, el usuario puede usar 7 grupos de red inalámbrica individual sin ninguna interferencia.
-Cada uno en el mismo lugar (LED tricolor que muestra los indicadores)
Especificación:

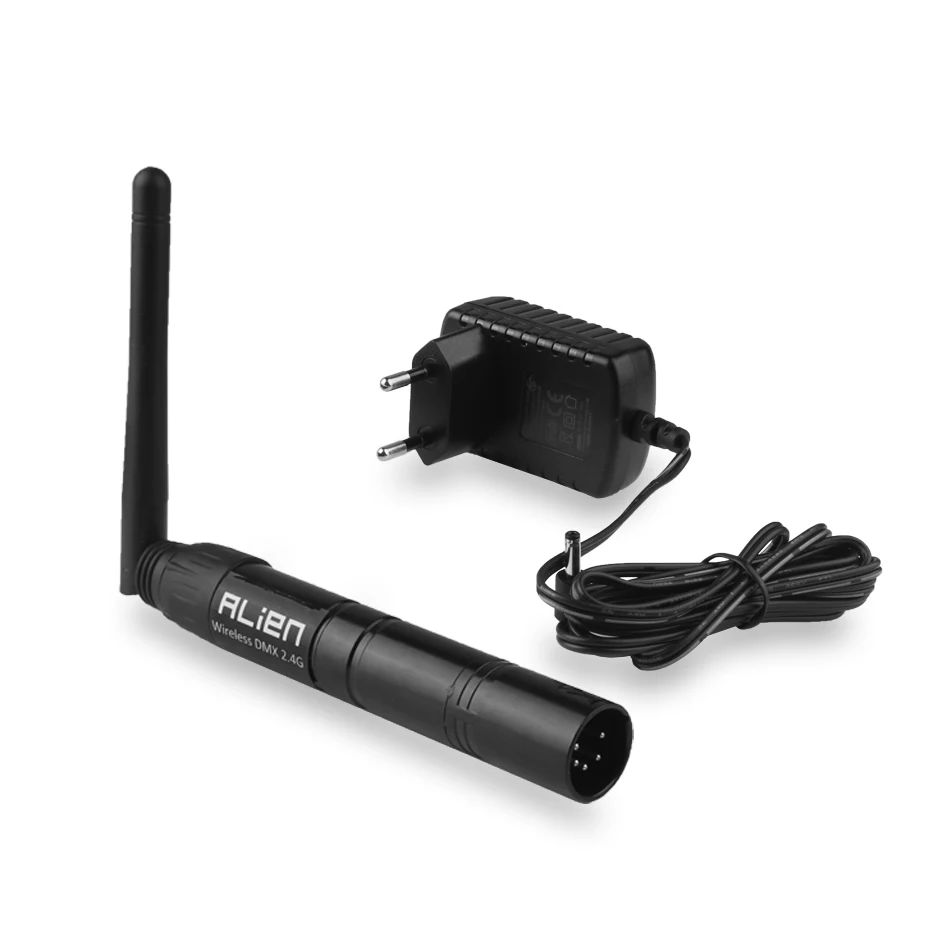

Voltaje de entrada: DC 5V 0.5A
Distancia de comunicación: 300M (distancia visible)
Sección de frecuencia de trabajo: 2,4G ISM, 126 canales, Sección de frecuencia
Tasa de potencia máxima de transmisión: 20dBm
Sensibilidad del receptor: -94dBm
CPU: Núcleo ARM de 32 bits
Modulación: GFSK
Interfaz de señal DMX: RS485
Temperatura de funcionamiento: -40 ~ 85 Celsius
Temperatura de almacenamiento: -65 ~ 150 Celsius
Humedad relativa ambiental: 5 a 95% (sin condensación)
Disparador de reinicio automático: WDT incorporado (temporizador de vigilancia)
Manual de funcionamiento:
Código de identificación y relación de correspondencia del color LED:
1: ROJO
2: VERDE
3: ROJO + VERDE
4: AZUL
5: ROJO + AZUL
6: VERDE + AZUL
7: ROJO + VERDE + AZUL
1) Presione el interruptor momentáneo sobre el indicador LED lateral para indicar la configuración de ID.
2) Presione nuevamente para configurar IC, hasta el ID de color deseado, agregando 1 cada vez que presione el interruptor, El ID de color avanzará.
3) Condiciones de trabajo:
LED iluminado constantemente sin DMX o señal inalámbrica.
Flash LED rojo: transmisión.
Flash LED verde: recepción
4) Frecuencia RF 2.400 - 2.525G, Total 126 canales, busca automáticamente.
5) Código de identificación El "1-7" agrupa el código de identificación, presione 'KEY' para configurar, solo puede funcionar con el mismo código de identificación de transmisor y receptor. (Mismo color LED)
Establecer comunicación:
1. Encienda la placa recibida inalámbrica DMX512 primero y luego siga para encender la placa transmitida.
2. Presione el botón "Key" para establecer el mismo valor de ID de la placa transmitida y la placa recibida. Utilice un valor de ID diferente si necesita usar más de 1 grupo de universales inalámbricos al mismo tiempo en el mismo lugar.
3. El LED rojo parpadea cuando el transmisor transmite datos DMX sin sección de frecuencia interferida, luego el receptor cambia la sección de frecuencia comunicada. El LED verde parpadea hasta recibir el mismo valor de ID, cuantos más datos DMX, más rápido parpadea el LED.
4. La comunicación se estableció correctamente.
¿Qué enchufe necesitaba?
Para obtener el paquete pronto, elija el tipo de enchufe correcto.
Preguntas frecuentes
P: ¿Puedo usar esto con micrófonos? ¿Puedo utilizarlo para hacer los micrófonos inalámbricos?
R: No… Esto es para el control inalámbrico DMX de iluminación, no de audio.
P: ¿Cuántas direcciones DMX se pueden enviar a través de un transmisor y un receptor?
R: Hay 7 canales para el ALIEN y son de color rojo, verde, morado, azul y así sucesivamente. El transmisor debe coincidir con el color utilizado en todos los receptores.
P: ¿Qué enchufe puedo elegir?
R: El Tipo de enchufe como se muestra a continuación
