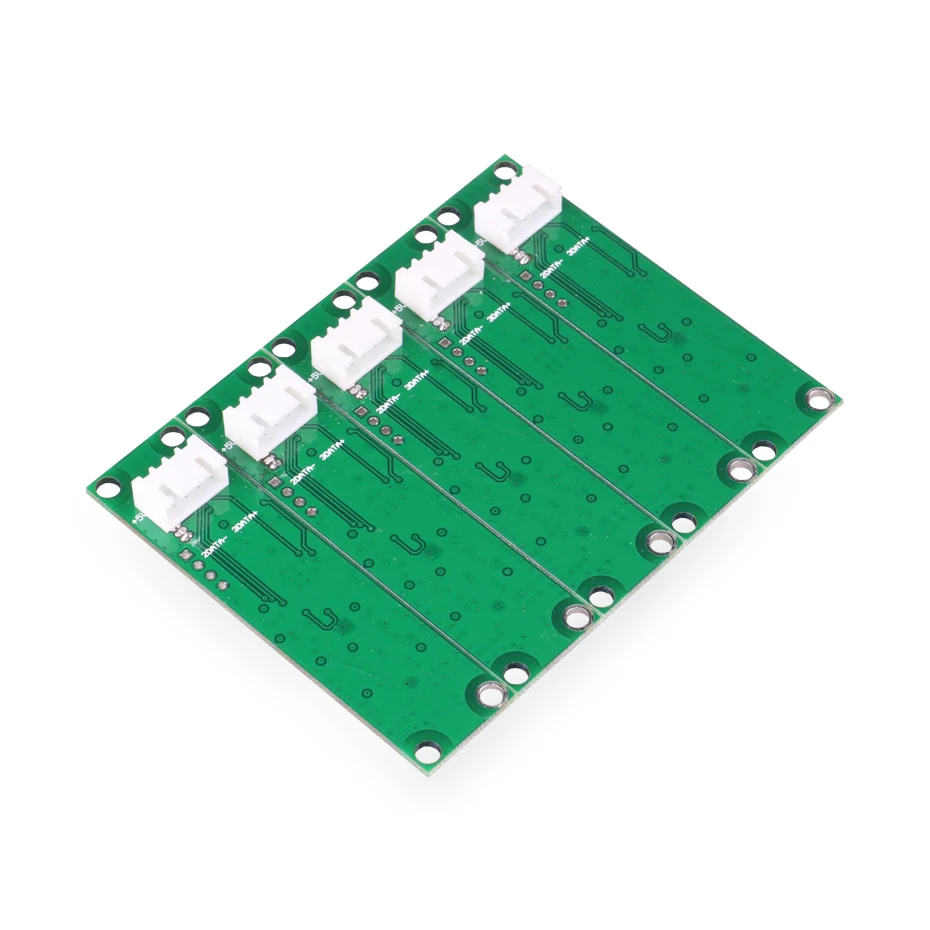

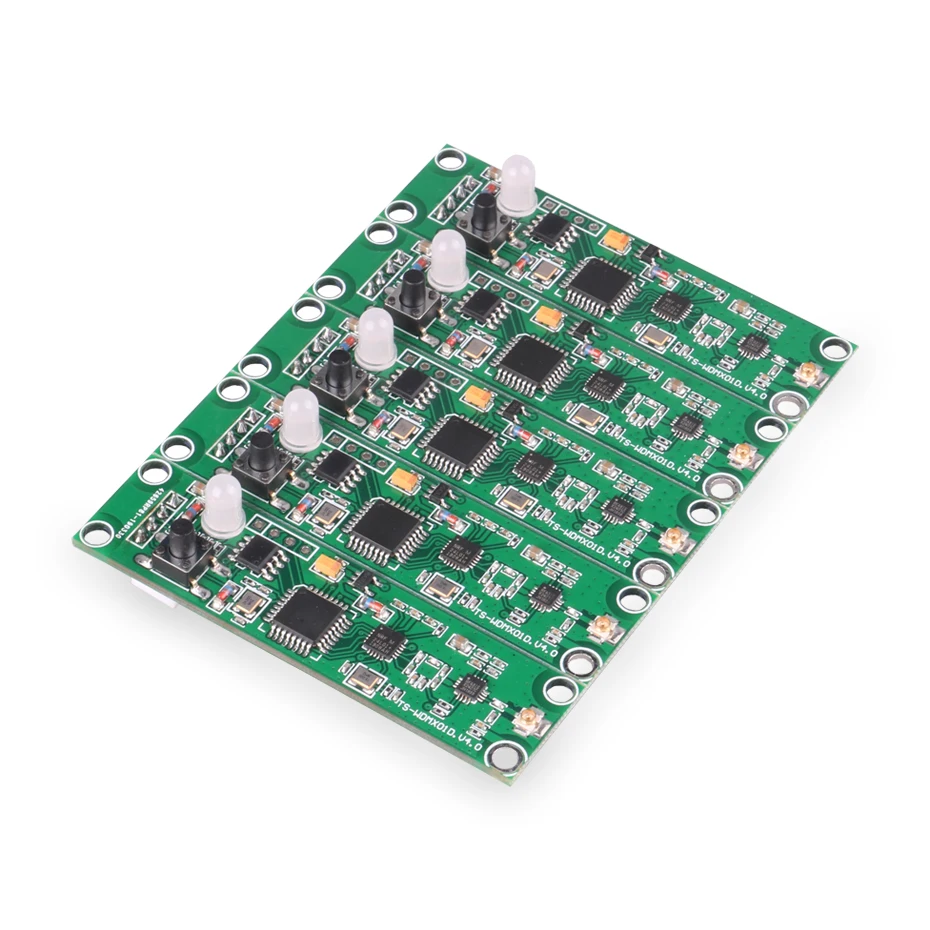

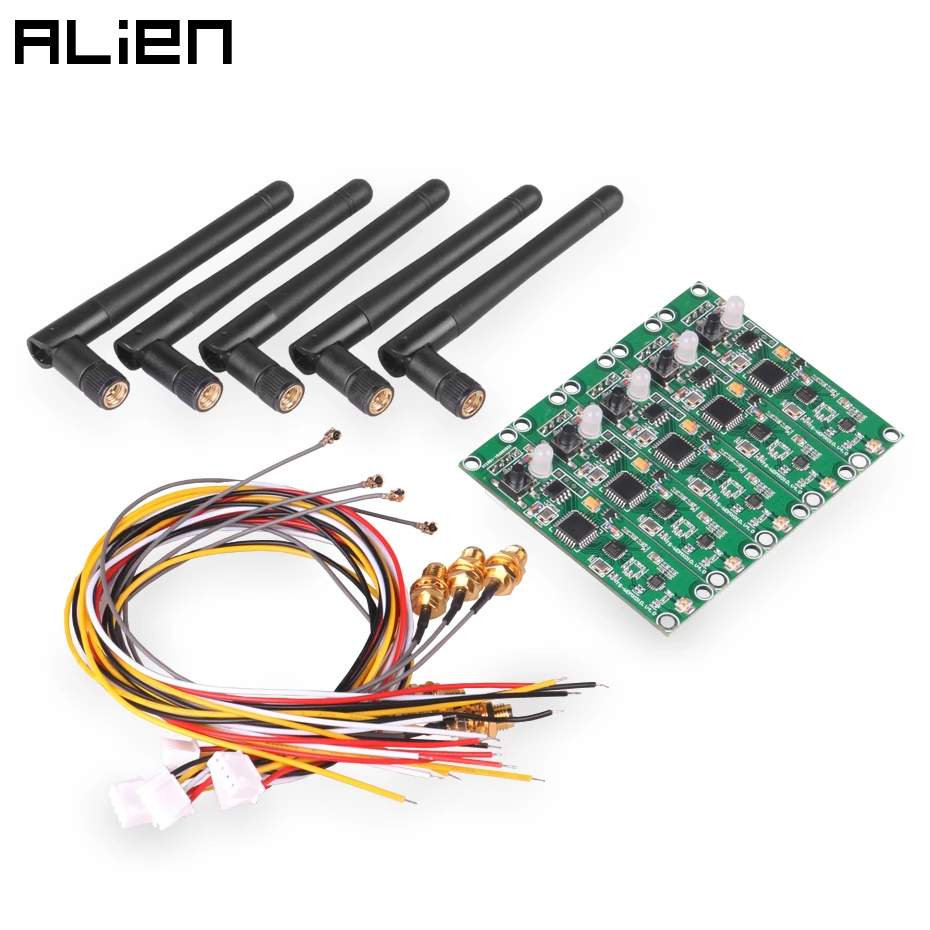

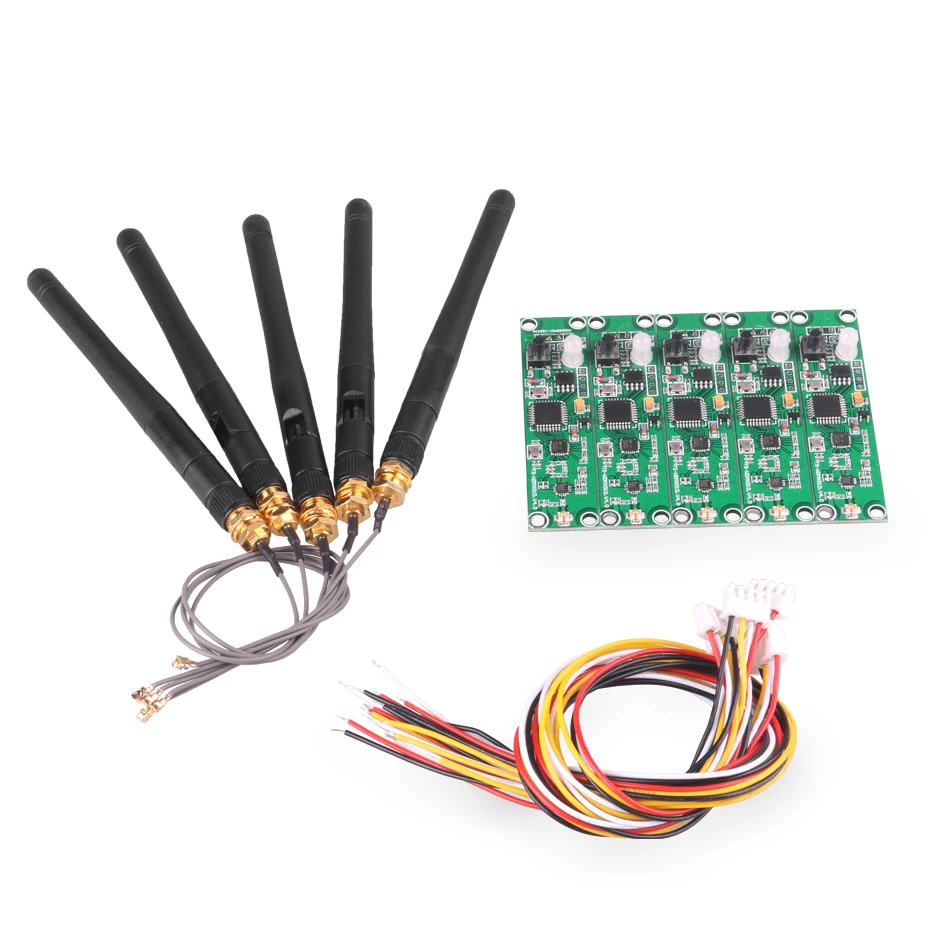

ALIEN 5 uds 2,4G DMX 512 controlador inalámbrico módulo PCB 2 en 1 transmisor receptor para luz de escenario DMX incorporado inalámbrico DIY

CARACTERÍSTICAS

Visualización LED tricolor.
126 canales saltando frecuencia automáticamente.
Código de identificación de 7 grupos configurable.
De tamaño pequeño, fácil de adaptar a interiores de iluminación accesada.

ESPECIFICACIONES

Voltaje de entrada: 5 V CC 500 mA MIN
Distancia de comunicación: 400M (distancia visible)
Sección de frecuencia de trabajo: 2,4G ISM
Velocidad máxima de potencia de transmisión: 20 dBm
Sensible al receptor: -94dBm
Puerto de señal: enchufe hembra de 3 pines

MANUAL DE OPERACIÓN

Relación correspondiente del código de identificación y el color del LED:
1: ROJO
2: VERDE
3: ROJO+VERDE
4: AZUL
5: ROJO+AZUL
6: VERDE+AZUL
7: ROJO+VERDE+AZUL
Presione la tecla 1 vez para indicar la configuración de ID, presione nuevamente para configurar IC.
Condición de trabajo:
LED encendido constante: sin DMX ni señal inalámbrica.
El LED rojo parpadea: transmisión.
Flash LED verde: recibiendo un total de 126 canales, se busca automáticamente.
Código de identificación: código de identificación de grupos "1-7", presione "TECLA" para configurar.
Establecer la comunicación:
Encendido.
La comunicación se estableció correctamente entonces.

NOTA

Sólo uso en interiores.
1 año de garantía, reparación, reemplazo gratuito excepto daños artificiales.
El fabricante no ofrecerá servicio gratuito durante el período de garantía si se produjo algún reparado o desconchado.
Es mejor regresar al fabricante si es necesaria la reparación; no realice ninguna reparación a menos que haya un electricista calificado.
Las condiciones de trabajo deben estar a una temperatura de -20°C~+45°C, 10%~90%RH, sin congelación, para garantizar su vida útil.
No puede quedar cubierto por ningún superstrum, debe barrerse periódicamente para evitar el polvo.

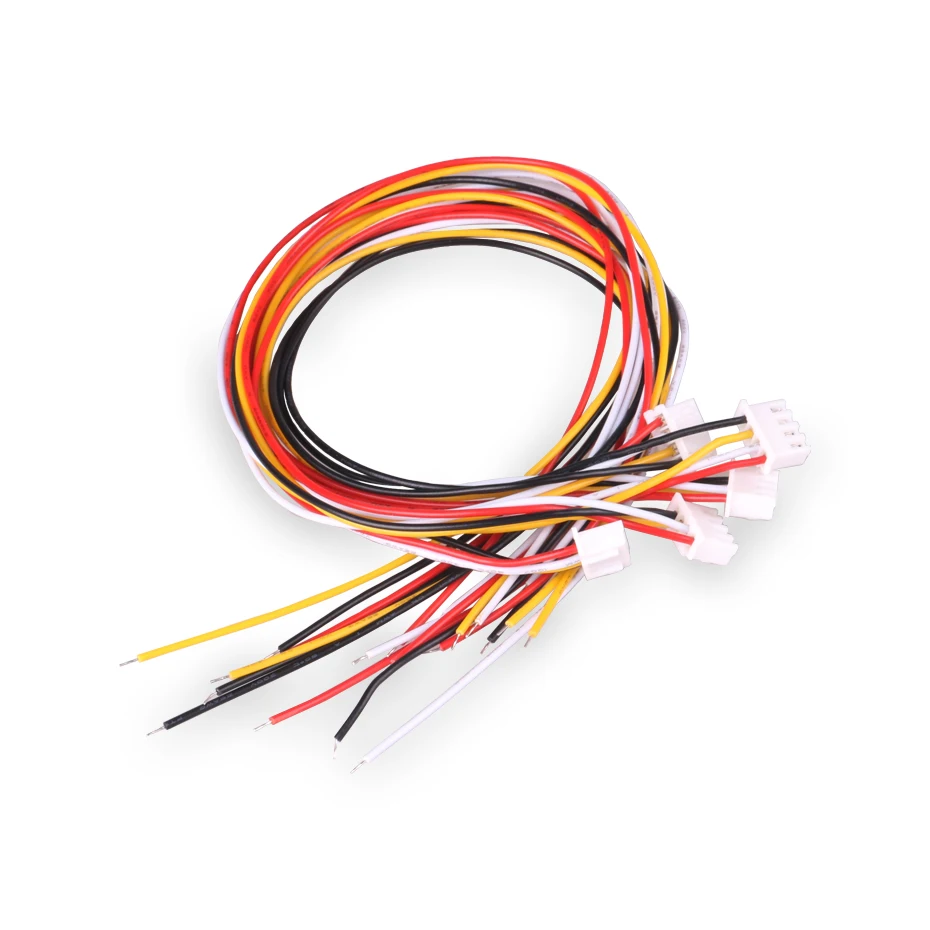

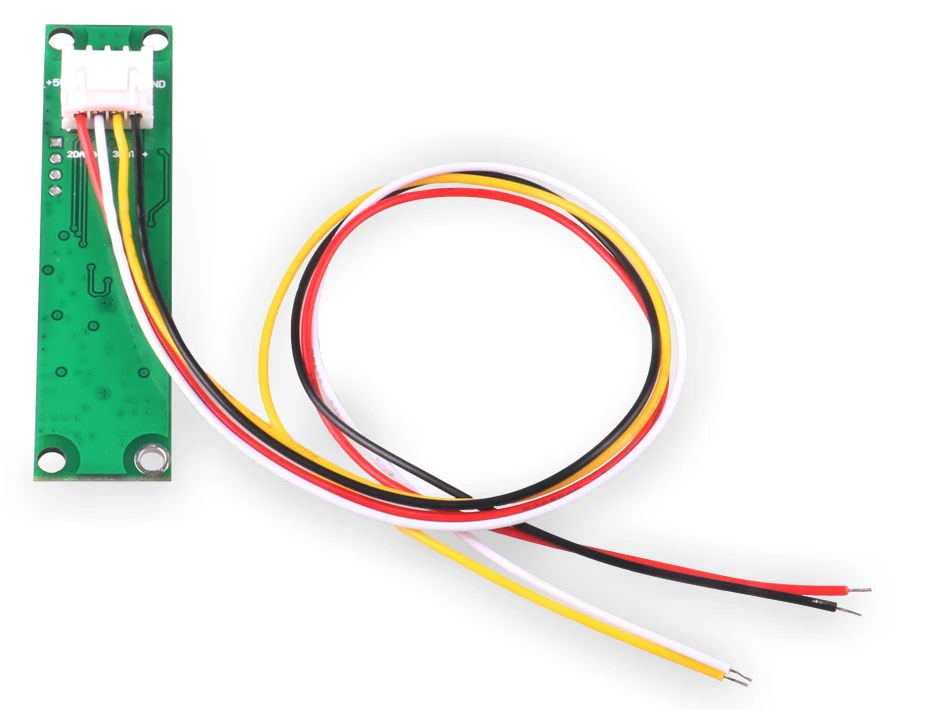

CONEXIÓN MÁS

ROJO --- Vcc +5V
NEGRO ---Gnd XLR DMX1
BLANCO --- XLR DMX2
AMARILLO --- XLR DMX3

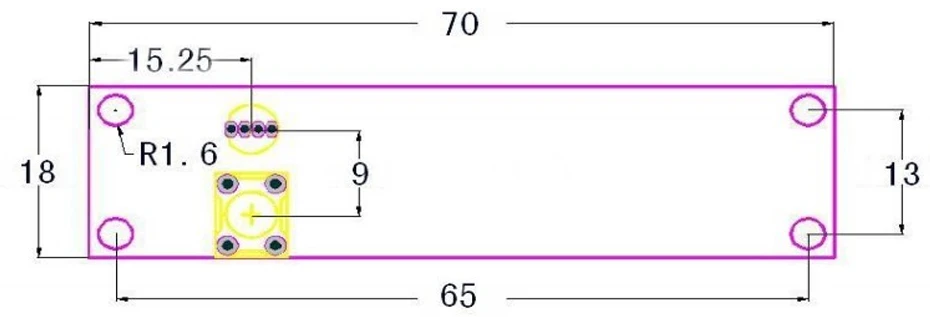

TAMAÑO de PCB
