Descripción

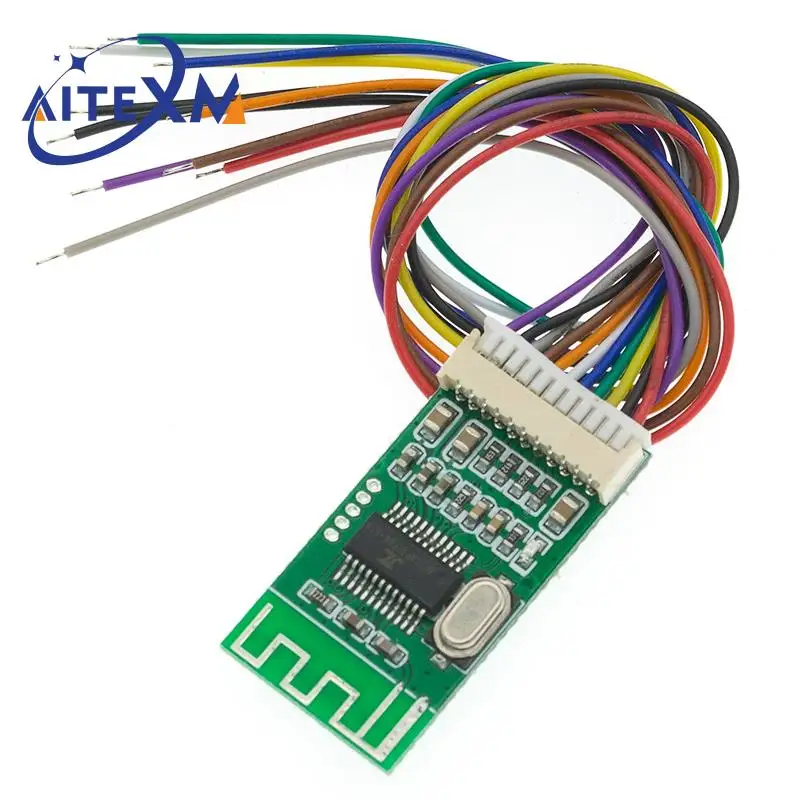

1.Descripción:
2.Aplicaciones típicas:
1 .Los parlantes domésticos cambian los parlantes Bluetooth
2 .Mantenimiento y actualización de la caja de sonido
3 .Actualización del reproductor de coche
4 .Actualización del altavoz de la computadora
3.Características eléctricas:
Características
Valor mínimo
Valor de referencia
Valor máximo
Empresa
Fuente de alimentación
3.3
5
5.5
V
IP
30
mA
SOPORTE
2400
2485
MHzMHz
PRF
2
dBm
Sensibilidad
-85
dBm
Dinámico
91
dB
THD+N
-70
dB
Diafonía
-86
dB
Relación señal-ruido
90
dB
R_audio
32
ohmios
Potencia de salida DAC
150
mW
4.Características y ventajas:
1 .Excepcional durabilidad y coexistencia.
2 .A través de una variedad de tecnologías para garantizar la estabilidad de la transmisión Bluetooth.
3 .Instrucciones LED intuitivas.
4 .Aviso de voz.
5 .Cómodo y fácil de usar.
6 .La distancia de transmisión inalámbrica no es inferior a 10 metros.
5.Instrucciones para operaciones de conexión y emparejamiento:
Después de encender para escuchar un mensaje de voz "modo Bluetooth", lo que significa que el módulo está en modo Bluetooth y abre el interruptor Bluetooth del teléfono móvil.Luego buscando dispositivos Bluetooth cercanos después de unos segundos, verá el equipo llamado dispositivo Bluetooth "Audio Bluetooth", haga clic en el enlace en el lado del teléfono móvil para conectar el teléfono móvil Bluetooth.
Después de la conexión, la placa decodificadora transmite el mensaje de voz para "conexión exitosa".
En este punto, abra el reproductor del teléfono para reproducir música, la música del teléfono se puede transmitir a través de Bluetooth inalámbrico a la placa decodificadora.
6.Paso de operación de conexión:
1 .Encendido del módulo
2 .Ingrese la configuración del sistema telefónico
3 .Encienda el interruptor Bluetooth
4 .Busca dispositivos Bluetooth
5 .Conecta Bluetooth
6 .Después de conectar el terminal móvil con el módulo Bluetooth, se abre el reproductor del teléfono móvil para reproducir música y el módulo Bluetooth puede emitir la música del teléfono móvil.
7.Acerca de las llamadas entrantes
Cuando un teléfono móvil con módulo Bluetooth tiene una llamada entrante, el módulo envía una voz para transmitir el número de llamada de la persona que llama.Puede responder la llamada del módulo Bluetooth presionar brevemente la tecla P/P, después de la llamada, llamar la señal de audio del micrófono electret externo del módulo Bluetooth (para usar el módulo Bluetooth llama el módulo Bluetooth para conectar el micrófono electret, de lo contrario no podrán escuchar el sonido).Además, puede cambiar a cualquier teléfono o módulo Bluetooth durante el proceso de llamada.
8.Selección y conexión de dispositivos periféricos:
1 .selección y conexión del modo de energía
El módulo de puerto de entrada de alimentación +12V, negativo positivo y negativo GND están conectados respectivamente con la fuente de alimentación, chip regulador de voltaje 78M05 entre 1 y 3 pies de cortocircuito para el modo de fuente de alimentación de 5V, desconecte la fuente de alimentación para el modo de 12V (antes de la electricidad, verifique el voltaje y la potencia de la fuente de alimentación en intervalos apropiados), predeterminado de fábrica para el modo de 12V.
2 .la conexión de señales de audio
La interfaz de audio de 3,5 mm se utiliza para emitir señales de audio estéreo, para conectar amplificadores de potencia externos o para conectar auriculares directamente.
9.Luz indicadora de estado:
1 .La placa decodificadora está equipada con un indicador de estado (LED azul), que se utiliza para mostrar las diversas condiciones de trabajo del módulo.
2 .Emparejamiento: el LED parpadea rápidamente (brillante, de 250 ms)
3 .Reproducción de MP3: parpadeo lento del LED (brillante 500 ms, destruye 500 ms)
4 .Estado de pausa: el LED a menudo se ilumina
5 .Reproducción de Bluetooth: el LED parpadea dos veces cada 2S
10: Descripción de las funciones clave
Tecla VOL-: pulsación corta: volumen-, pulsación larga: volumen continuo-
Tecla VOL+: pulsación corta: volumen +, pulsación larga: volumen continuo +
Tecla PREV: pulsación corta: canción anterior
Tecla SIGUIENTE: pulsación corta: siguiente canción
Tecla P/P: presione brevemente para pausar la reproducción/haga doble clic para recuperar la llamada
Llamada entrante: presione brevemente para responder/presione prolongadamente para rechazar
Durante una llamada: presione brevemente para colgar la llamada actual
En modo Bluetooth: haga doble clic para recuperar la última llamada

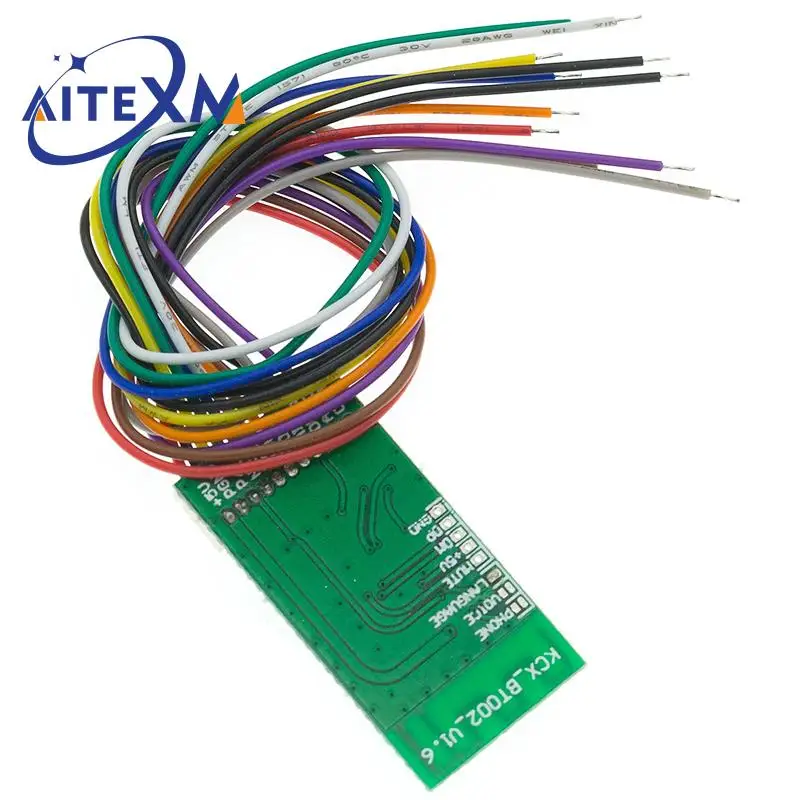

11: Selección y conexión de dispositivos periféricos
(1): Interfaz de alimentación (1, 2 pies)
El puerto de entrada de alimentación del módulo +5V, GND están conectados a los polos positivo y negativo de la fuente de alimentación.
(2): Interfaz de botón externo (3-7 pies)
Botón táctil externo, eficaz para el suelo.
(3): Interfaz de micrófono externo (8 pies)
El polo positivo del micrófono electret externo (el polo negativo del micrófono electret está conectado a GND)
(2): Interfaz de señal de audio (9, 10)
OUTR/OUTL: Se utiliza para emitir señales de audio estéreo para conectarse a un amplificador de potencia externo o conectarse a a auriculares.
