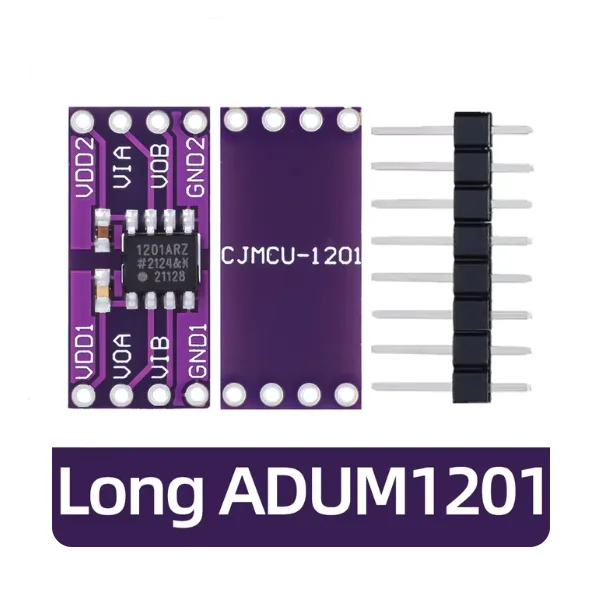

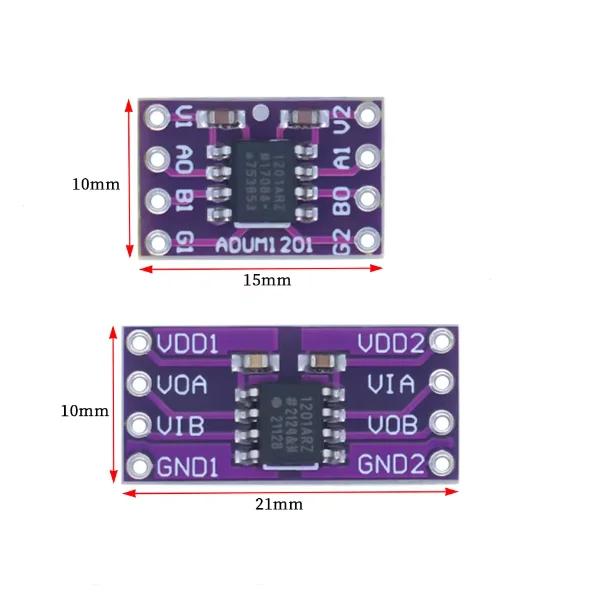

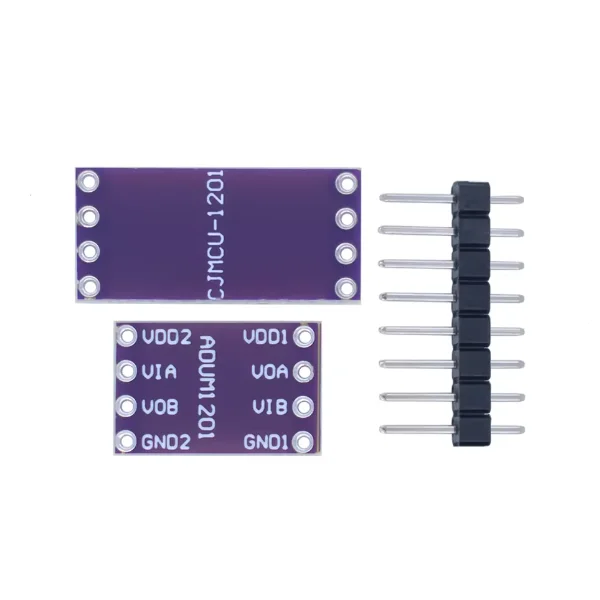

ADUM1201 Aislador Magnético Digital Dual Reemplaza Optoacoplador
Los aisladores digitales patentados basados en iCoupler de ADI utilizan tecnología patentada de aislamiento magnético plano. La tecnología iCoupler es una tecnología de aislamiento patentada basada en un transformador de tamaño de chip en lugar de la combinación de LED y fotodiodos utilizados en optoacopladores. La tecnología iCoupler logra ventajas de rendimiento que no tienen parangón en los optoaisladores debido a la eliminación del proceso de conversión fotovoltaica en el optoacoplador y al uso de la tecnología patentada de transformador iCoupler para integrar los circuitos del controlador y receptor del transformador. La tecnología patentada de transformador iCoupler integra los circuitos del controlador y del receptor del transformador para lograr beneficios de rendimiento incomparables con los optoaisladores. Debido a que el transformador iCouple se fabrica directamente en el chip mediante un proceso de fabricación a nivel de oblea, el canal iCoupler permite una integración eficiente entre canales y una implementación más fácil de otras funciones semiconductoras que un optoacoplador.
Debido a que no hay fotoacoplador EN LA fotoconversión, afecta la eficiencia del enlace del fotoacoplador, por lo que el aislador digital iCoupler no necesita controlar los circuitos externos del LED, el consumo de energía del fotoacoplador es solo de 1/10 a 1/50. Este nuevo método de aislamiento electromagnético en la resistencia a los efectos de las altas temperaturas es muy superior al fotoacoplador, el aislador digital iCoupler en el entorno de alta temperatura a 125 ℃ el rendimiento y la fiabilidad del aislador digital iCoupler a 125 ℃ el entorno de alta temperatura no se deterioran, por lo que se puede utilizar a bajo costo, Paquete SOIC de pequeño volumen, que no solo reduce el costo sino que también reduce el tamaño del chip. Además, el canal de aislamiento del aislador digital iCoupler tiene una mayor velocidad de datos, precisión de tiempo y rechazo de modo común transitorio que el optoacoplador. El voltaje de aislamiento nominal es el doble que el de un optoacoplador de alto aislamiento, y la velocidad de datos y la precisión de la sincronización son 10 veces mayores. Además, a diferencia de los optoacopladores, los aisladores digitales multicanal iCoupler pueden proporcionar canales de comunicación directos e inversos dentro del mismo chip, que hace que la dirección de transmisión de la señal sea más flexible y simplifica las líneas de conexión de hardware entre chips.
Debido a que se basa en la tecnología iCoupler, ADUM1201 tiene muchas ventajas sobre los optoaisladores:
Mayor velocidad puede alcanzar 125Mbps.
El menor consumo de energía es inferior al 1/10 del optoaislador tradicional a la misma tasa de transferencia de datos, con una pequeña corriente de funcionamiento de 0,8 mA.
Mayor precisión de sincronización de rendimiento, rechazo transitorio de modo común, el grado de coincidencia entre los canales es mejor que el optoaislador tradicional.
Volumen más pequeño, mayor integración, área de placa de circuito impreso (PCB) del 40% del optoaislador tradicional.
Aplicaciones más flexibles A diferencia de los optoacopladores tradicionales, los aisladores digitales multicanal iCoupler proporcionan canales de comunicación directa e inversa en el mismo chip.
Los dos extremos aislados por el ADUM1201 tienen su propia fuente de alimentación y tierra de referencia, el rango de voltaje de la fuente de alimentación de 2,7 V a 5,5 V, que puede lograr una fuente de alimentación de bajo voltaje, reduciendo así aún más el consumo de energía del sistema. Se debe acceder a un condensador de 0.01μF a 0.1μF entre la fuente de alimentación y la tierra de referencia para filtrar las interferencias de alta frecuencia, Y la distancia entre el condensador y la fuente de alimentación debe estar dentro de 20mm para un mejor filtrado. Como los dos canales aislados coinciden mucho, la diafonía entre los canales es muy pequeña, y el uso de un diseño inverso de entrada y salida de dos canales, muy adecuado para las características del transceptor bidireccional de bus RS232. Simplificando en gran medida el aislador se puede aislar de los dos extremos de la conexión de hardware. Cabe señalar que GND1 y GND2 son dos terrenos de referencia diferentes, de lo contrario no se logrará el efecto de aislamiento.
Además, debe tenerse en cuenta que el funcionamiento normal del ADUM1201. Ambos extremos de la fuente de alimentación deben encenderse al mismo tiempo para garantizar que los dos canales ADUM1201 puedan funcionar correctamente, si uno no está encendido, puede provocar que todo el chip no funcione correctamente.
