Descripción
Nombre de marca: ADT-LINK
Nombre del producto: USB 3.0 Tipo-Ccable plano hembra a Int.19P macho
Modelo de producto: serie UTF3.0-FM-20P
Velocidad de transferencia: USB3.0 Estándar 5Gbps
Longitud del cable: 3 ~ 300 cm, la longitud se puede personalizar,
Capacidad actual: 3A dentro de 50 cm; 1,5 A dentro de 1 metro
Aplicación del producto: placa base ITX/ATX conector USB interno de 20 pines incorporado o conector tipo e, adecuado para el puerto USB tipo C del panel lateral personalizado del chasis A4-ITX.

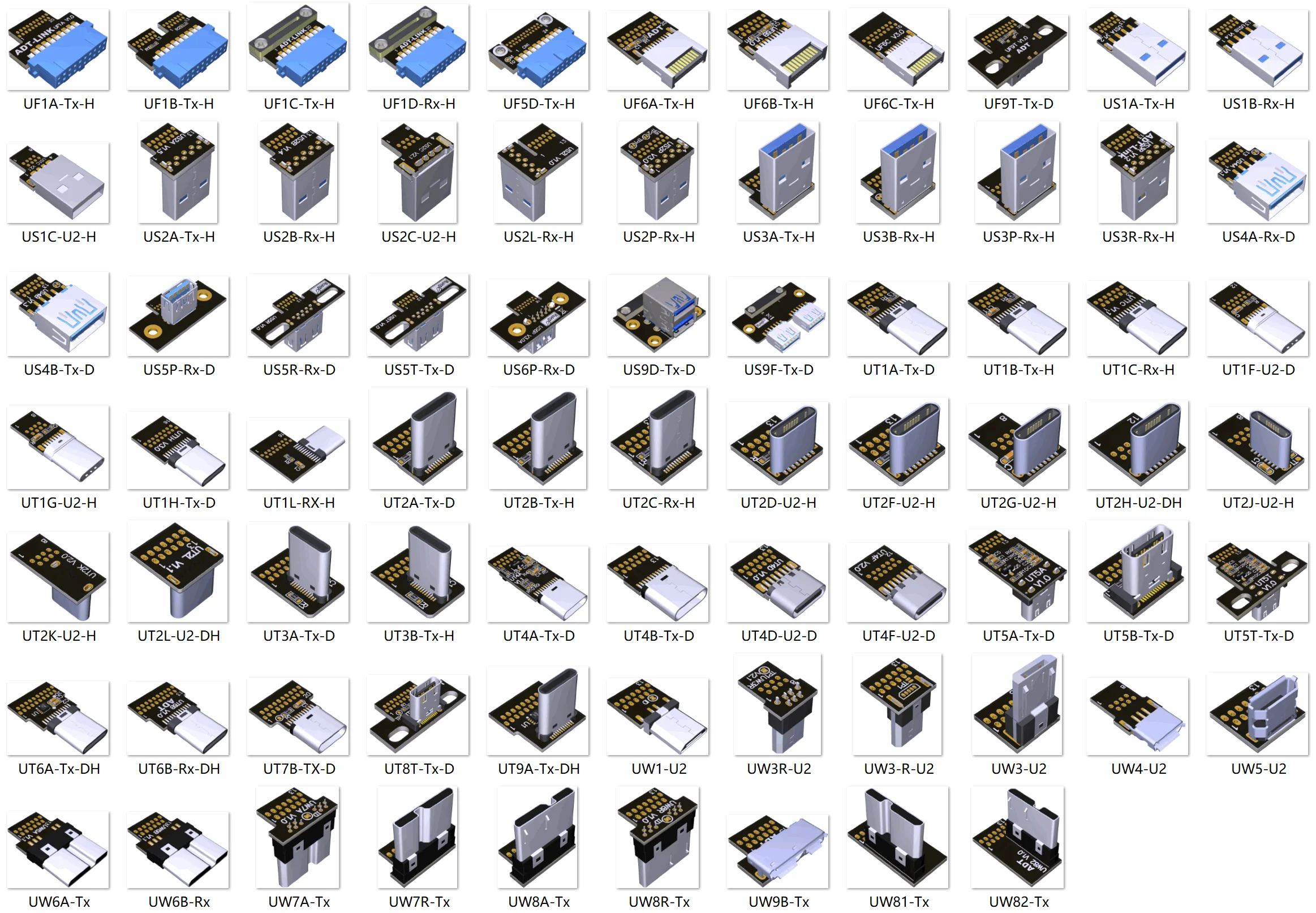

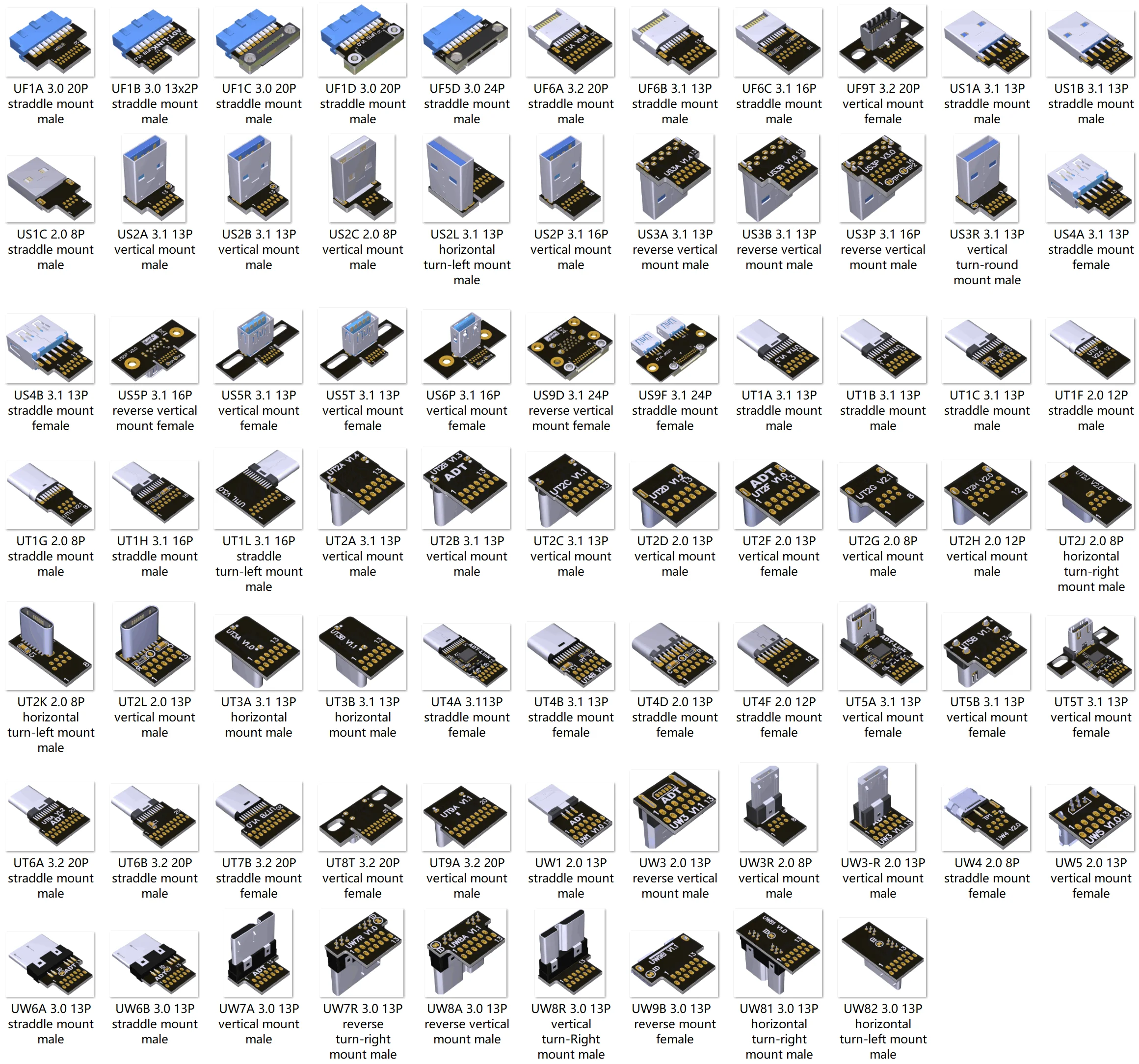

Descripción del número de pieza de la serie ADT USB:
S=USB-A; C=USB-C; W=USB-B; F=USB-E
Descripción de la longitud del cable:

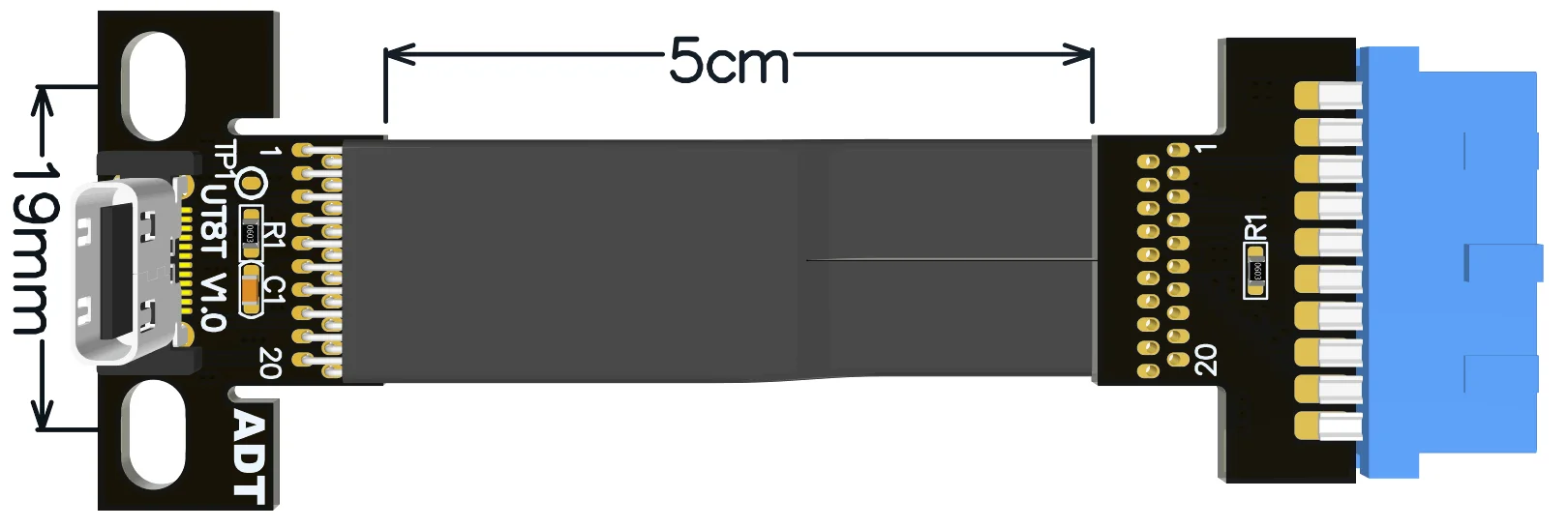

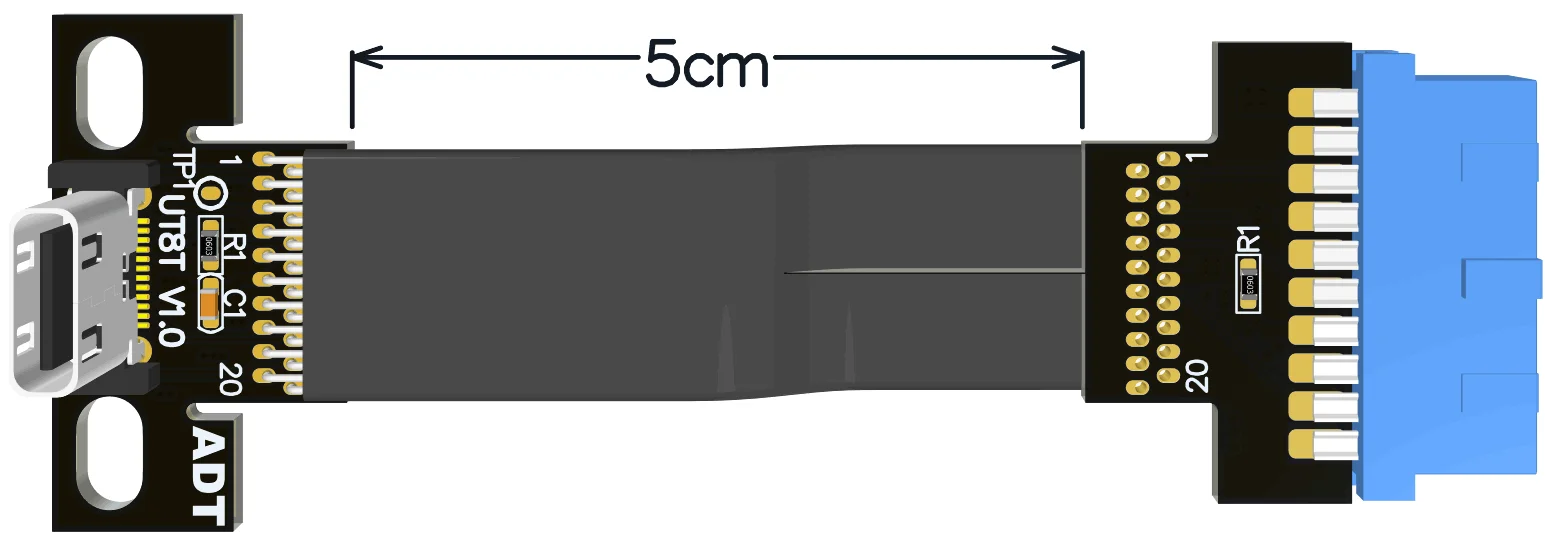

La longitud del cable se refiere a la parte del cable visible.No incluye la PCB ni el conector.Para conocer la longitud del cable, consulte la flecha azul de 5 cm en la siguiente figura.

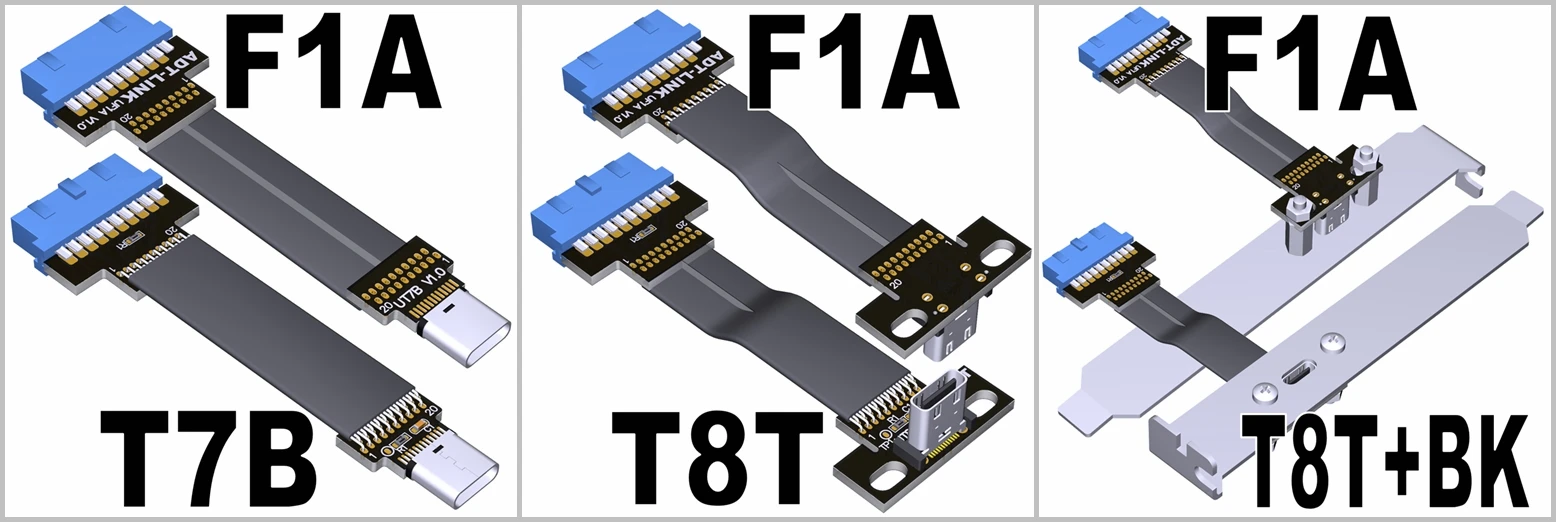

Descripción del modelo del producto:
Nombre del producto
Modelo de producto
ancho de banda de velocidad
Tipo C hembra recta a Int.Cable de extensión macho recto 19P
UT7B-UF1A
USB 3.0 5Gbps

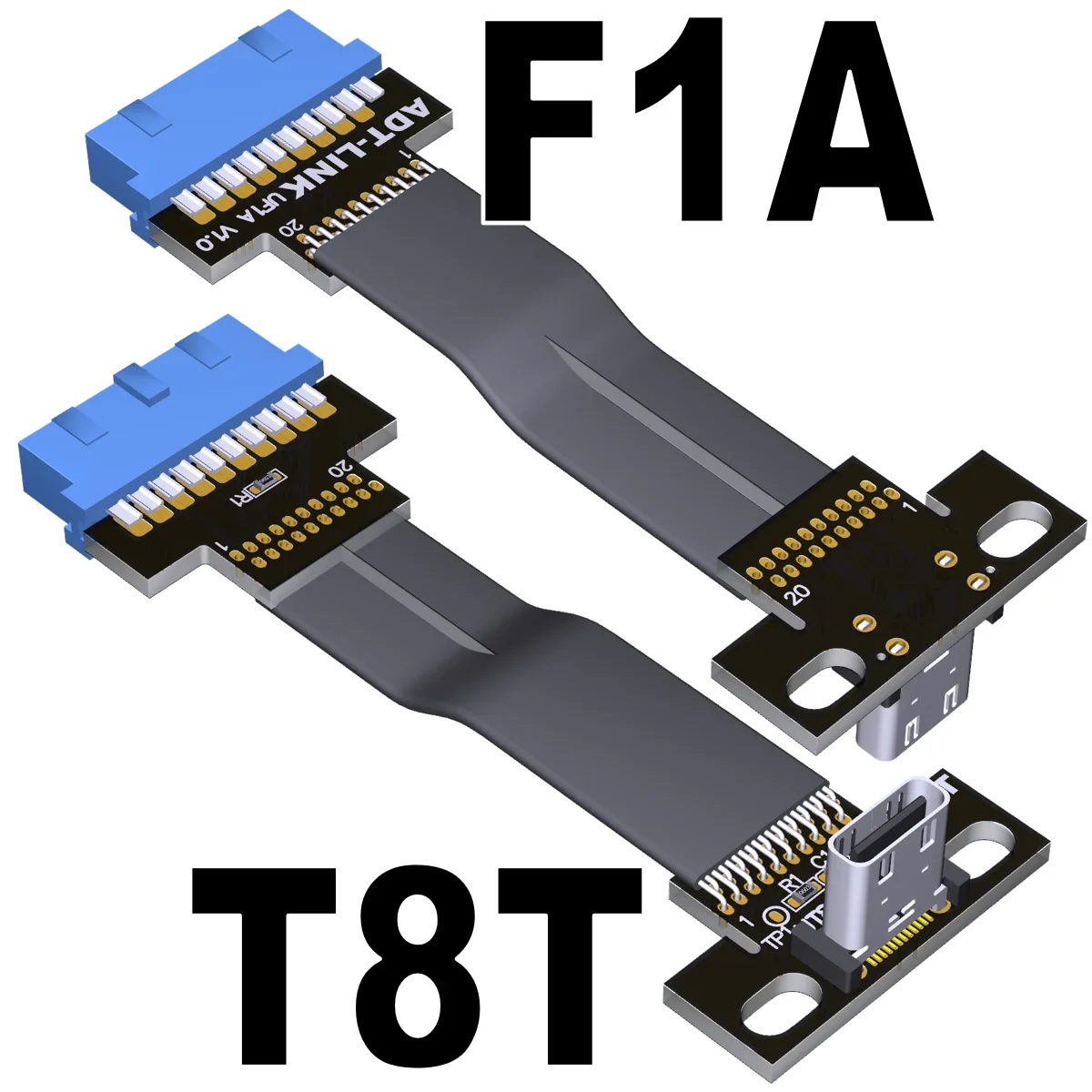

Tipo C Ángulo ascendente hembra a Int.Cable de extensión macho recto 19P con orificios para tornillos
UT8T-UF1A
USB 3.0 5Gbps

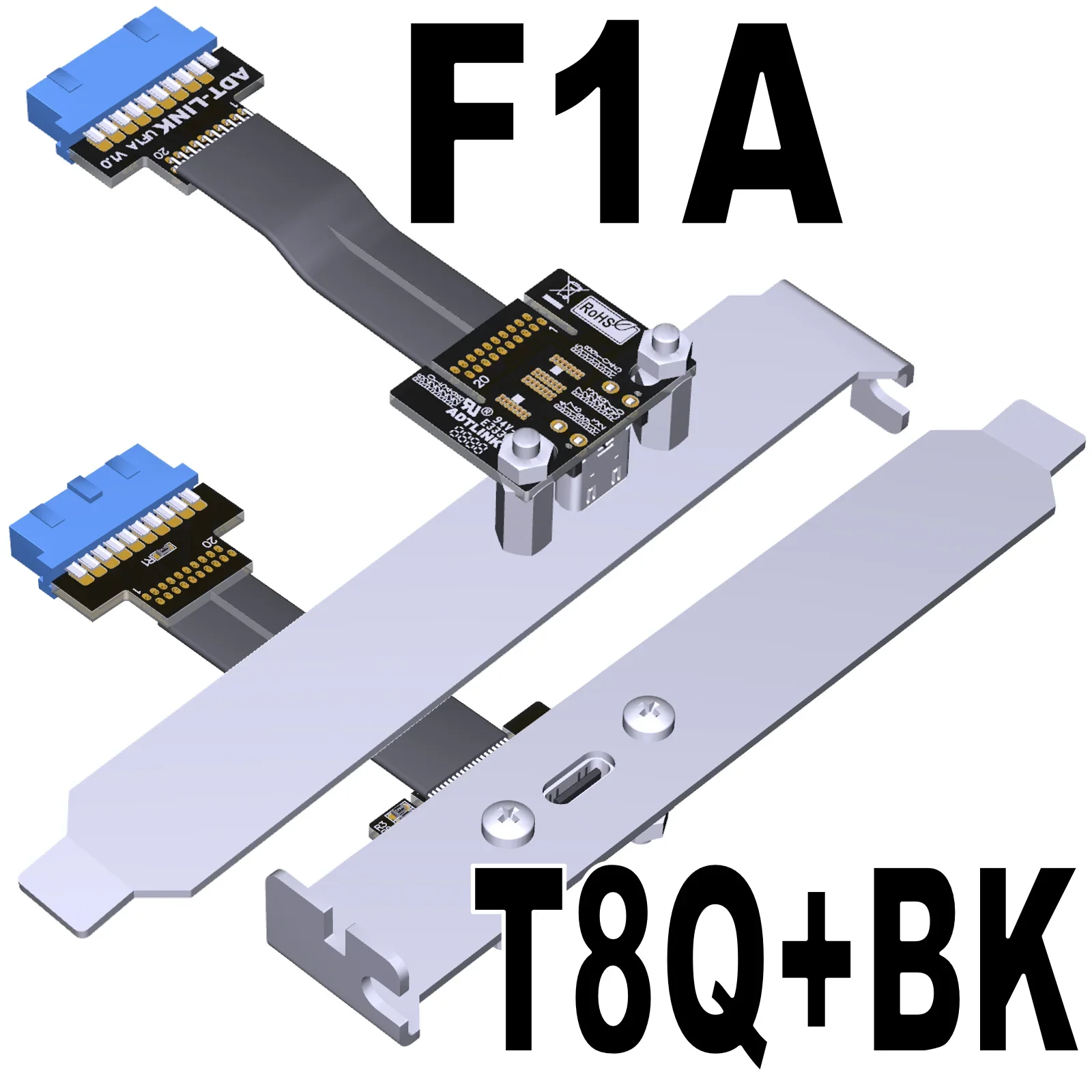

Tipo C Ángulo ascendente hembra a Int.Cable de extensión macho recto 19P con orificios para tornillos, deflector PCIUT8T-UF1A-BKUSB 3.0 5Gbps
T8Q: con Chip/IC/E-marker

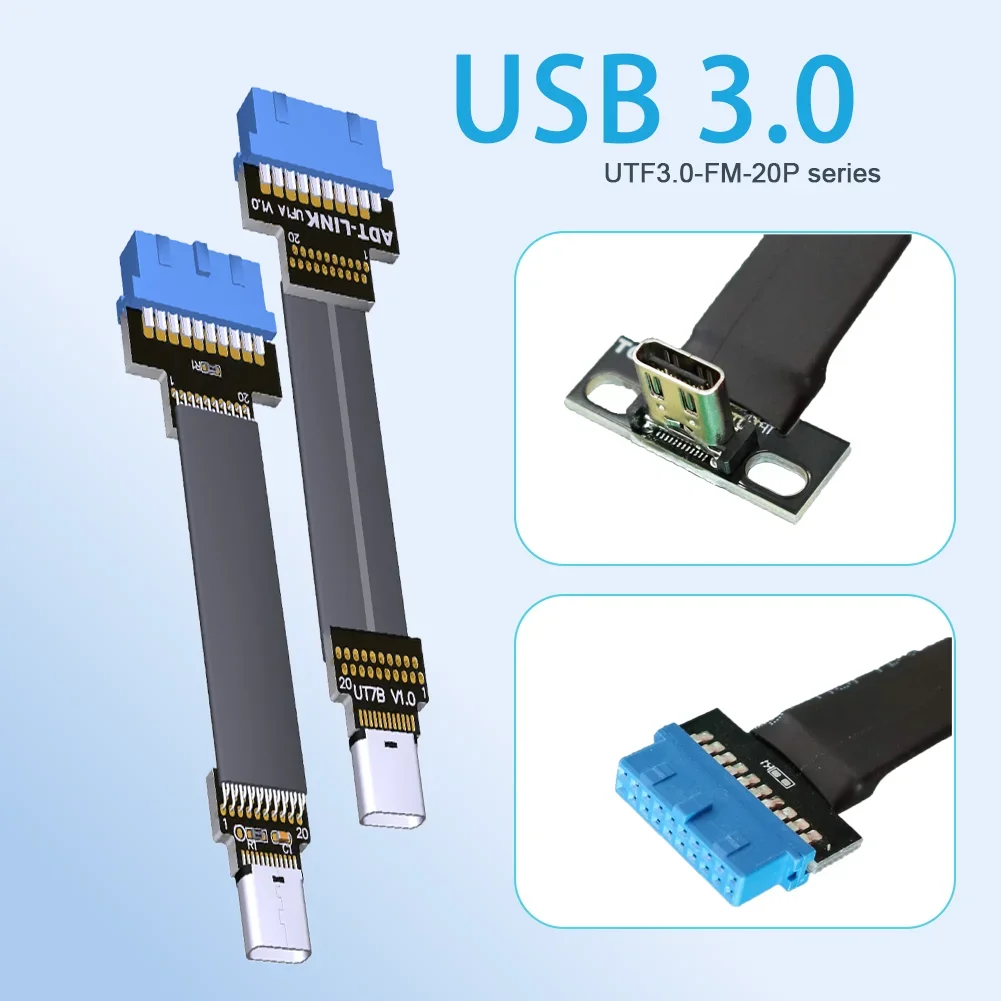

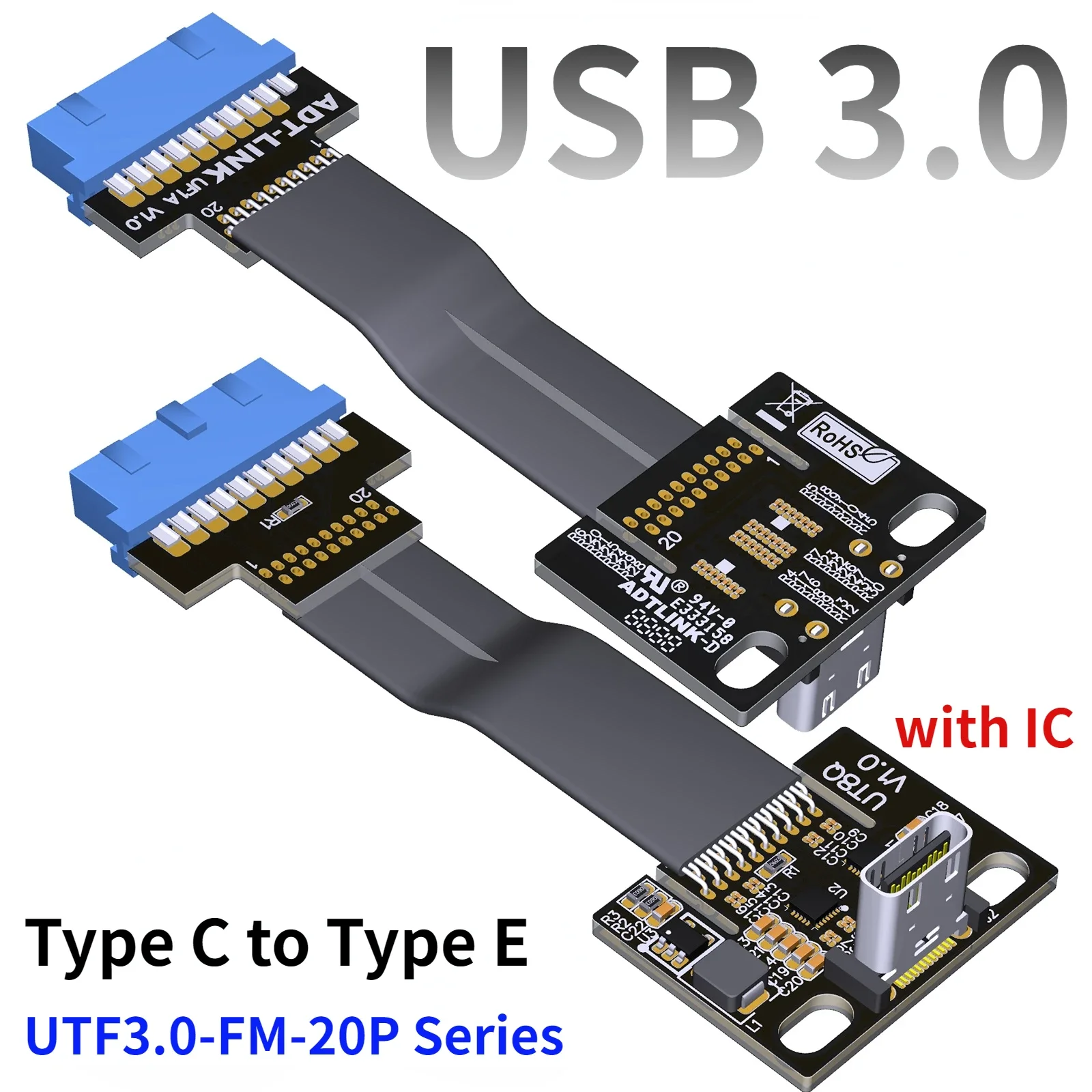

Imagen del producto:

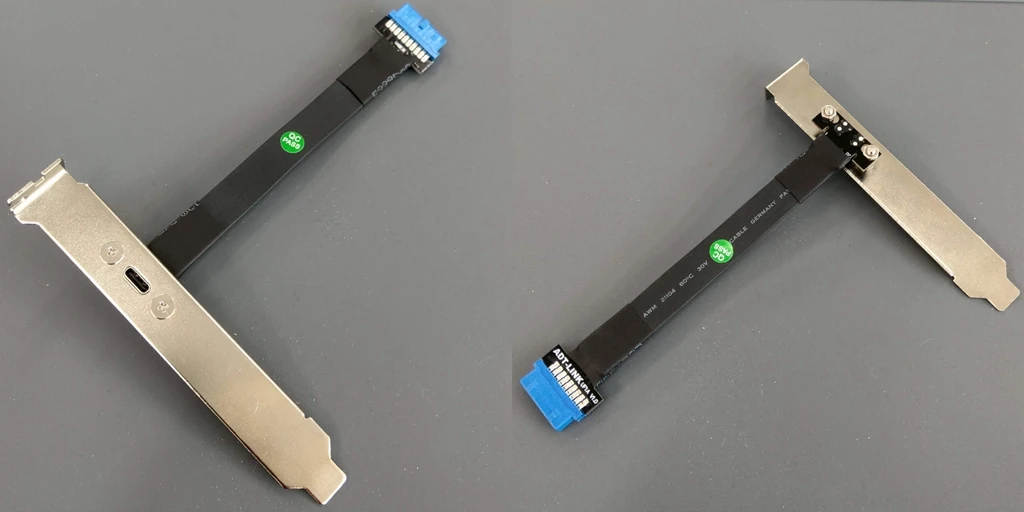

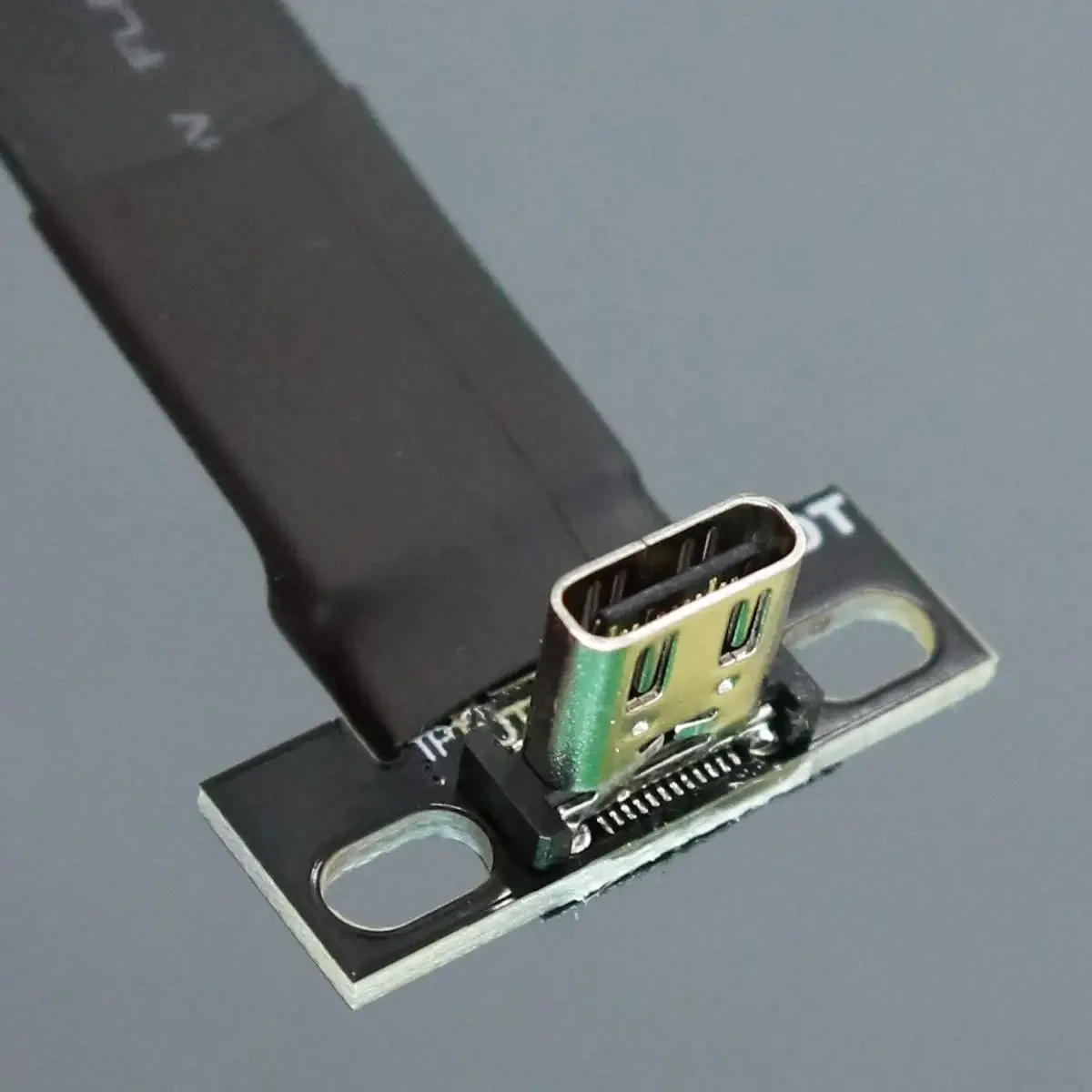

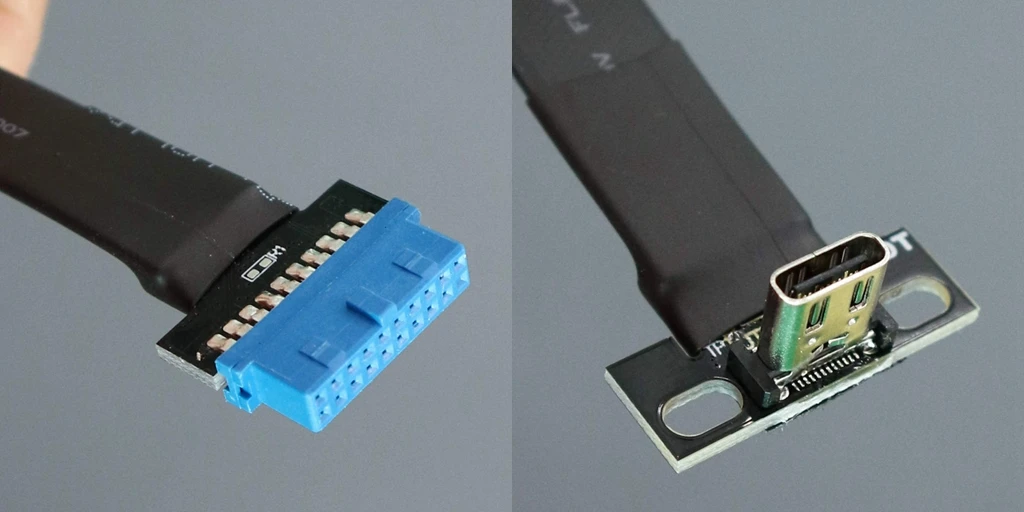

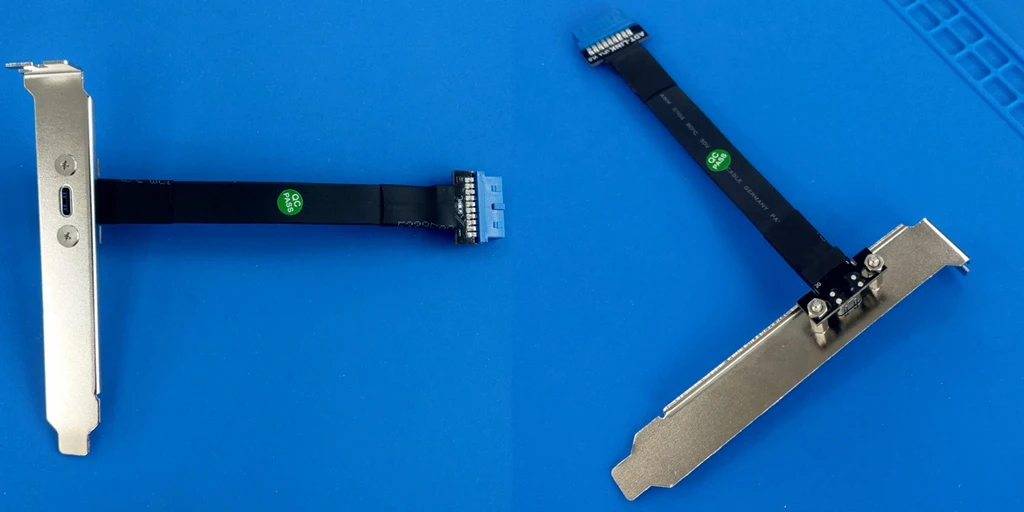

Toma real del producto:
Resumen de las cuestiones técnicas:
1.¿Se pueden dividir cables y conectores de PCB?
No, para purificar la transmisión de la señal y evitar el accidente de caída del cable, nuestros conectores de cable y PCB están soldados y protegidos por la funda del tubo termorretráctil, por lo que el producto no se puede separar.
2.¿Grosor del cable?¿Se puede doblar?
El grosor del alambre es de 1,4 mm y se puede doblar y doblar sin afectar el uso.

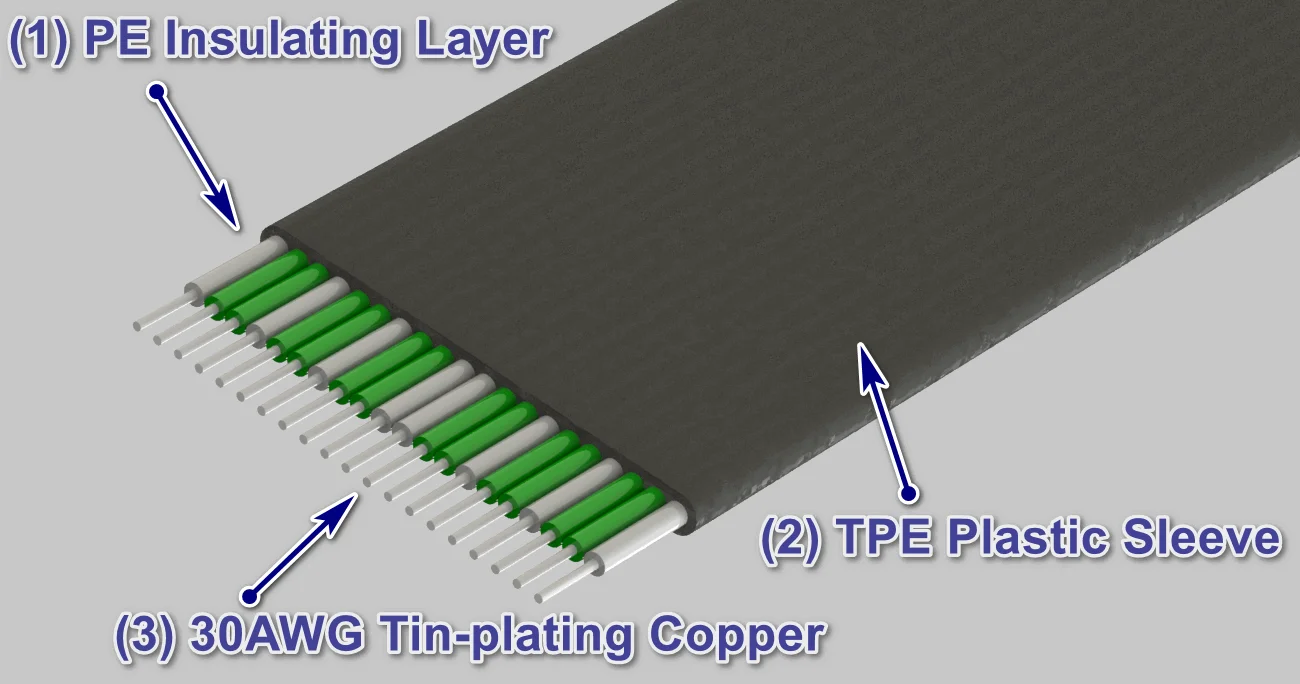

3.¿Existe algún blindaje EMI para el cable?
Sin escudo metálico.El extensor utiliza los últimos materiales para blindaje EMI con un diseño de cinco cables planos.Esta técnica permite que cada cable esté completamente cubierto por un blindaje contra interferencias electromagnéticas con polímero conductor para protegerlo contra las emisiones entrantes o salientes de frecuencias electromagnéticas, minimizar las perturbaciones y la degradación del rendimiento y reducir el peso del extensor.

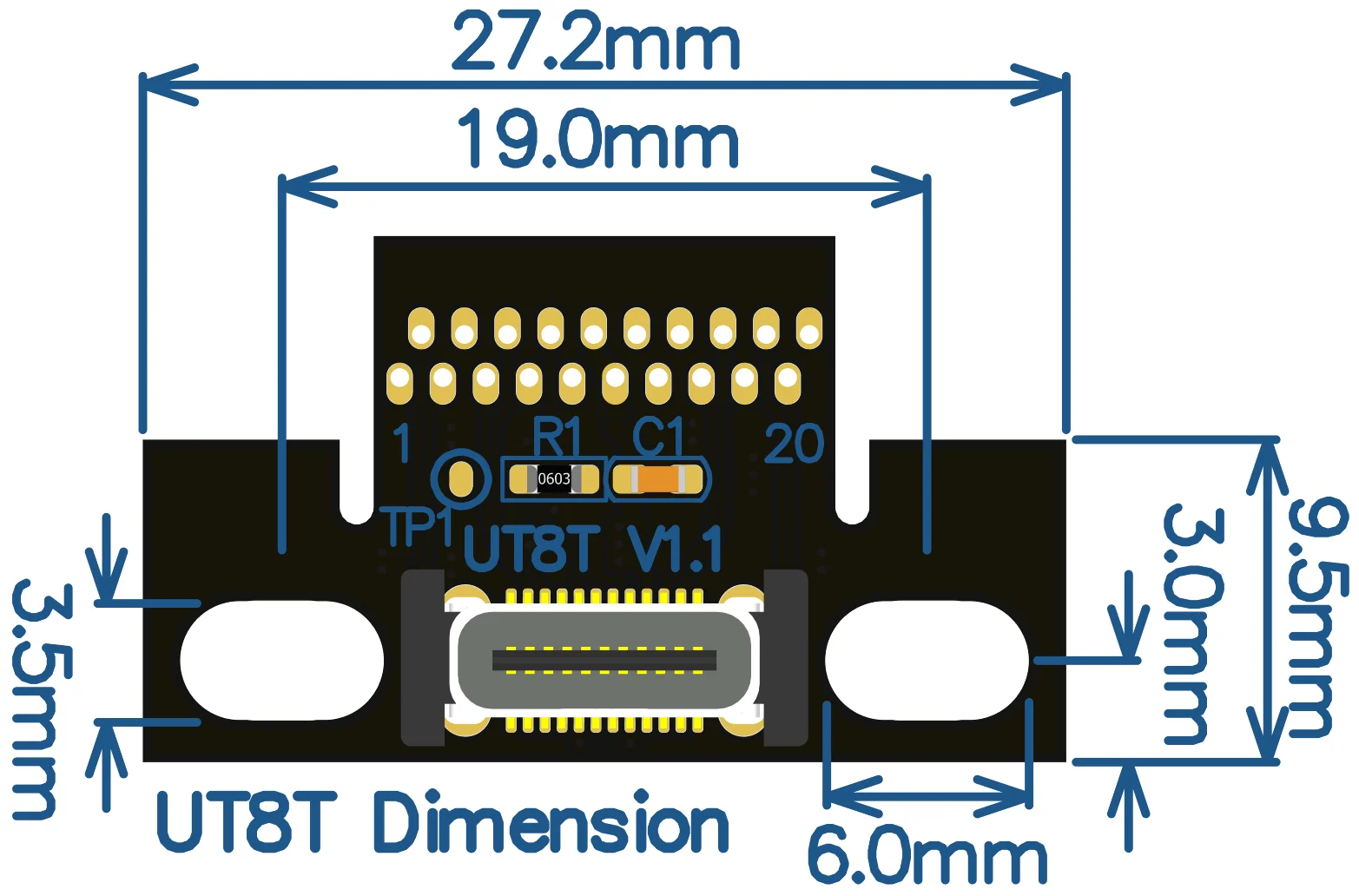

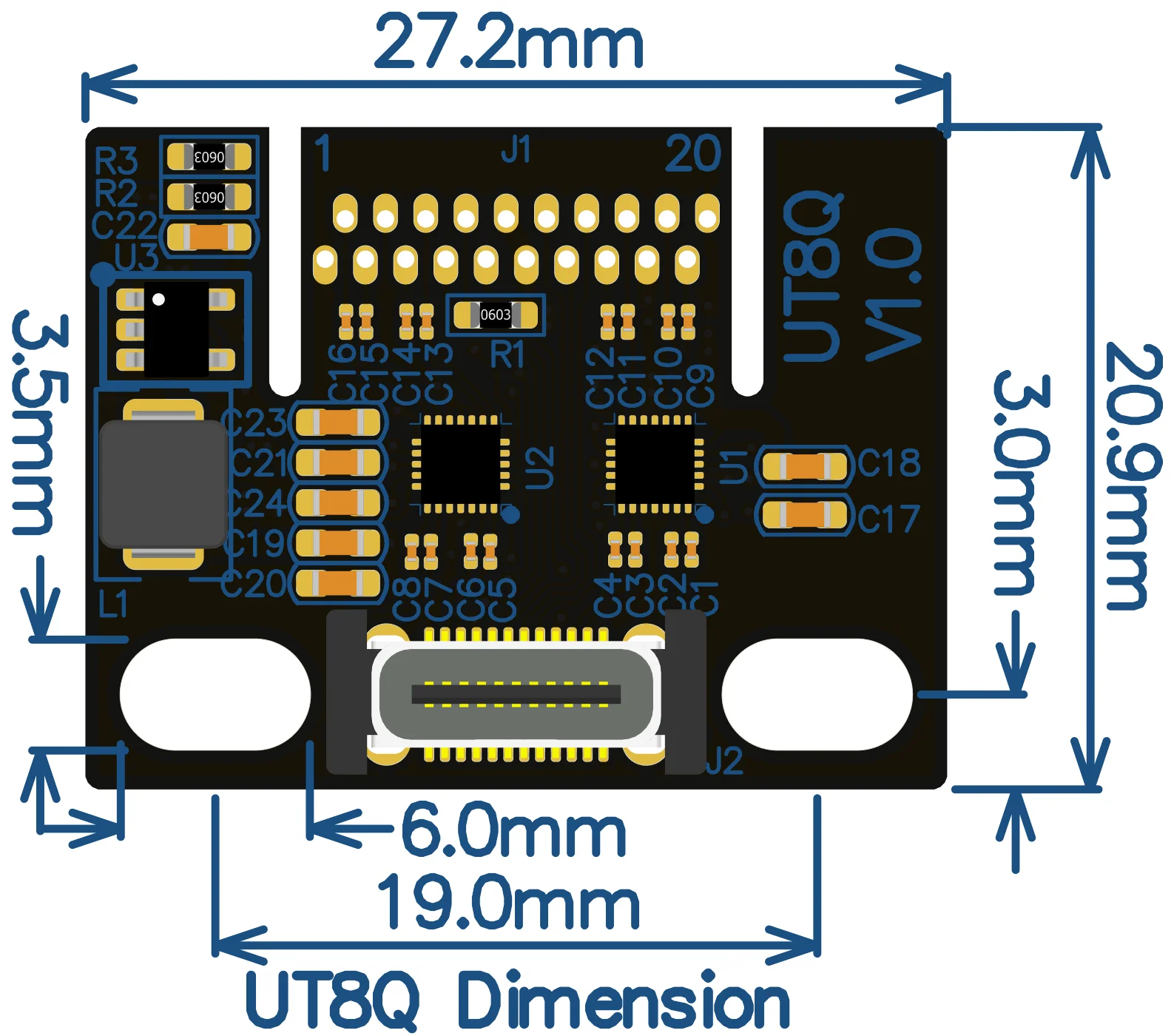

¿Cuál es el tamaño del paso del orificio del UT8T?
La distancia del orificio central es de 19 mm y el rango de distancia del orificio es de 16,5 a 21,5 cm.

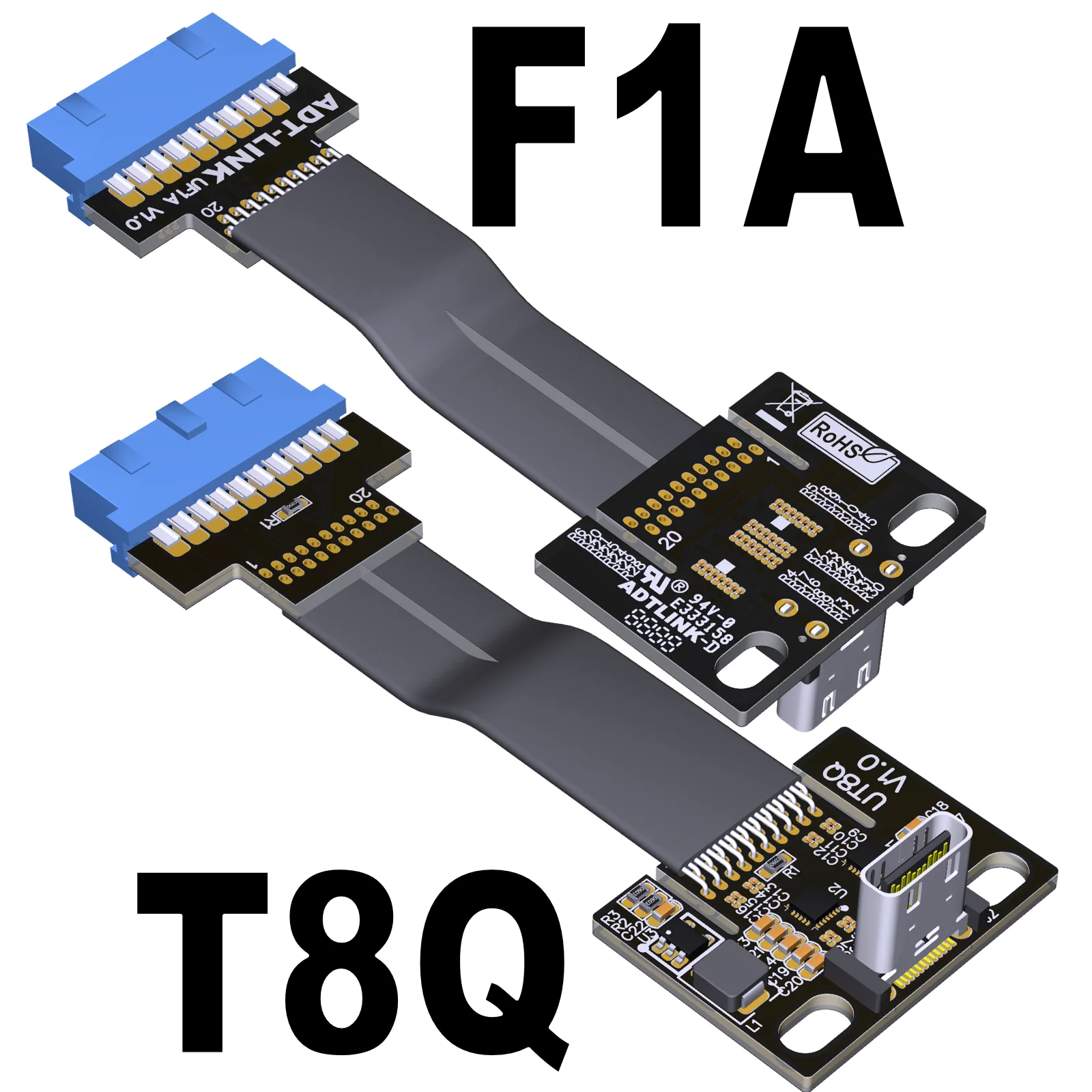

¿Diferencia del modelo UT8T/UT8Q?
El modelo UT8T no tiene chip y la atenuación de la señal después de conectar los dos cables USB en serie puede no cumplir con los requisitos de transmisión de señal USB de alta velocidad.

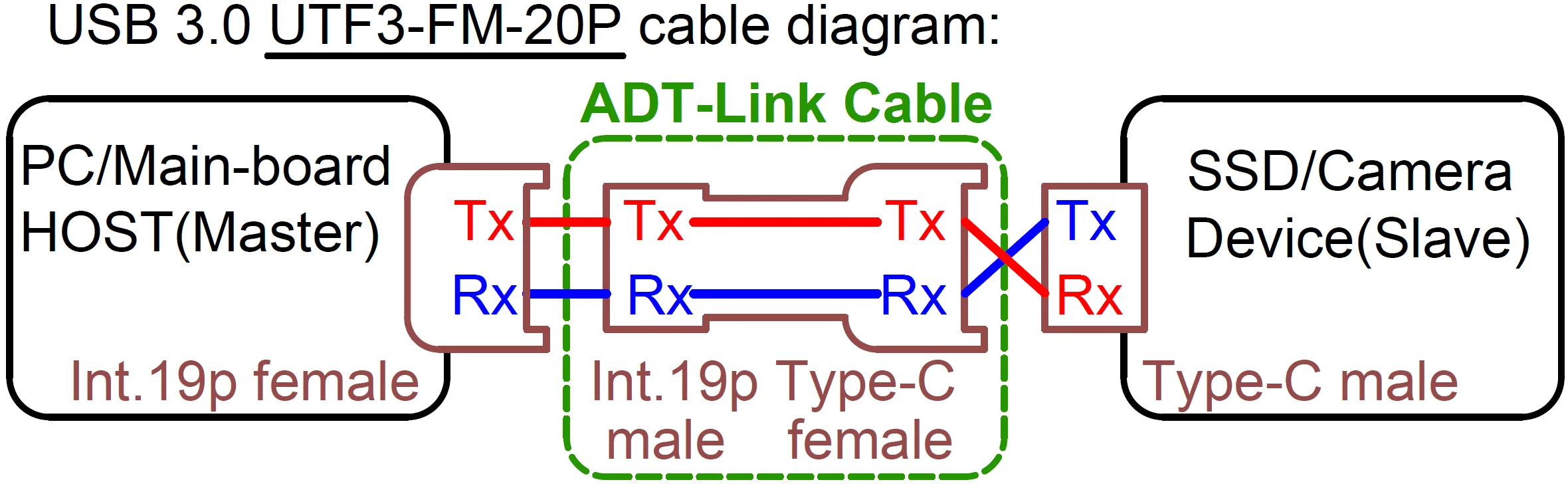

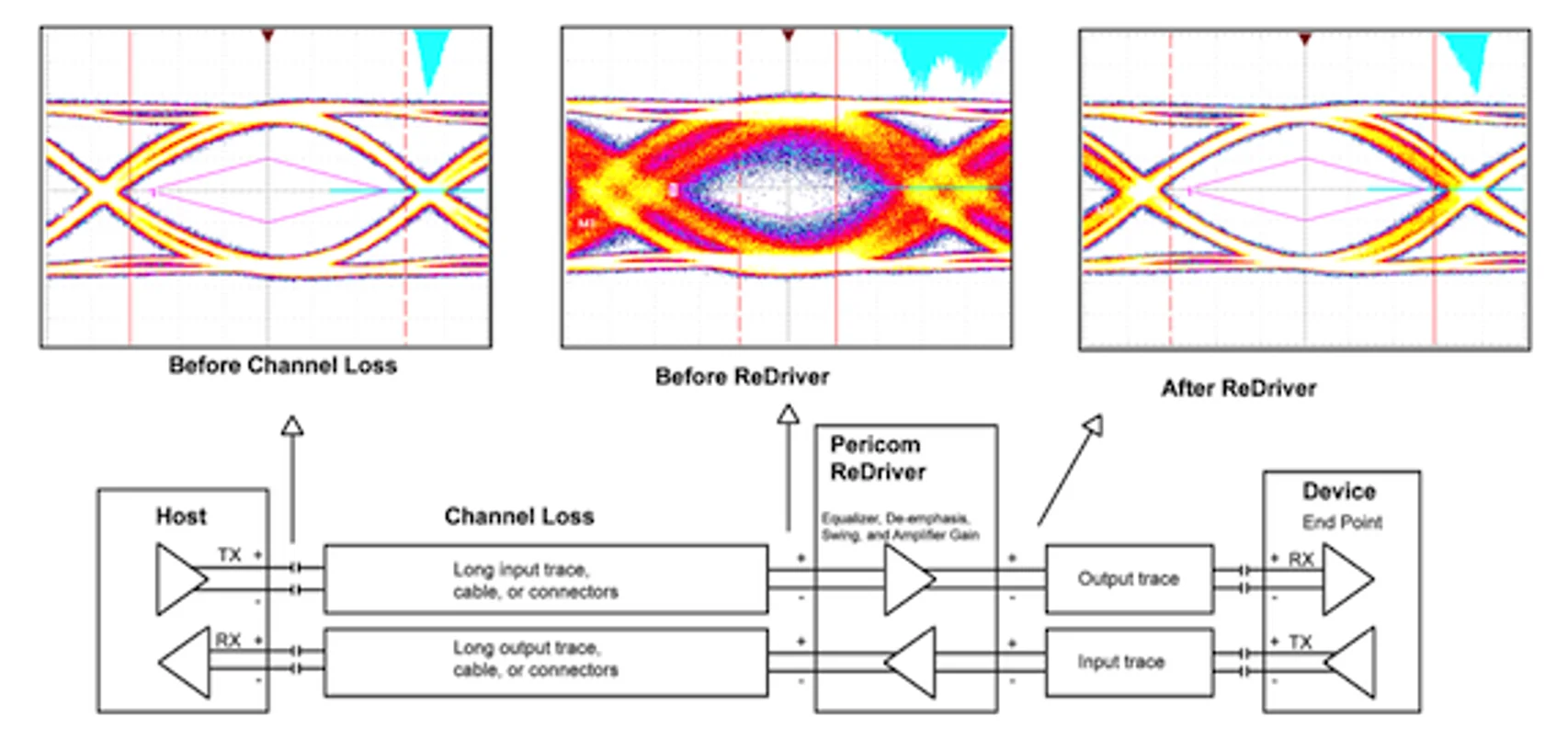

Modelo UT8Q con chip que utiliza IC repetidor Redriver de Diodos/Pericom, que regenera la señal y mejora su calidad de señal.Para reducir la incidencia de errores de transmisión de señales, consulte el siguiente esquema:
Descarga de datos técnicos:
Dibujo de tamaño 3D:
http://www.adtlink.cn/download/UTF3-FM-20P.ZIP
Diagrama esquemático:
http://www.adtlink.cn/download/schematic_usb.pdf
Especificación:Contactar con atención al cliente
Consejos: archivo PDF de tamaño 3D, utilice el software original Adobe Acrobat Reader DC
https://get.adobe.com/cn/reader/otherversions/
Opiniones de clientes
1 opinionesNo es un mal adaptador en absoluto, esperamos que dure mucho tiempo. Conectado a USB 3.0.
