Ventas directas de fábrica ADT, excelente rendimiento del producto, productos de reputación súper buena, 100% entrega de prueba de potencia de inspección completa

Este producto es solo para pruebas y uso por entusiastas experimentados del bricolaje. El montaje incorrecto o la operación incorrecta pueden causar riesgo de quemar el dispositivo. Es difícil instalar y depurar la tarjeta gráfica externa. Los compradores ordinarios no deben hacer un pedido.

Además de los cuadernos, este producto también admite placas base Intel NUC, placas base STX, placas base ITX, tarjetas gráficas externas e interfaces M.2 NVMe.

Marca de la empresa: ADT R3G

Modelo del producto: productos de la serie R3G

Nombre del producto: tarjeta gráfica cable de extensión de placa adaptadora externa

Longitud del cable: 25cm-50cm

Compatibilidad de tarjetas gráficas: admite nuevas tarjetas gráficas fabricadas después de 2015 (no son compatibles las tarjetas gráficas antiguas fabricadas antes de 2015)

Placa base compatible: Notebook, placa base ITX/STX, NUC, solo admite interfaz NVMe M.2, no admite interfaz SATA M.2, no admite interfaz WiFi M.2, no admite interfaz WWAN M.2, no admite interfaz USB

Descripción de la fuente de alimentación: admite fuente de alimentación DELL DA-2 series (D220P-01/ADP-220AB) 12V/18A/220W, o fuente de alimentación estándar ATX 500W, el comprador debe preparar la fuente de alimentación

Descripción del modelo:

Nombre del producto modelo de artículo velocidad ancho de banda

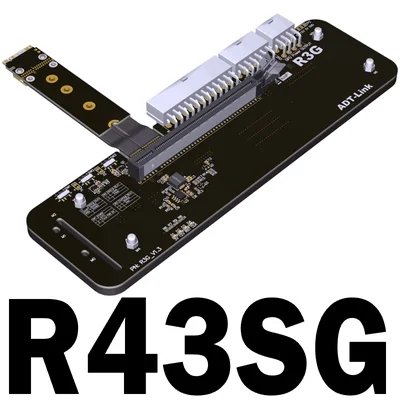

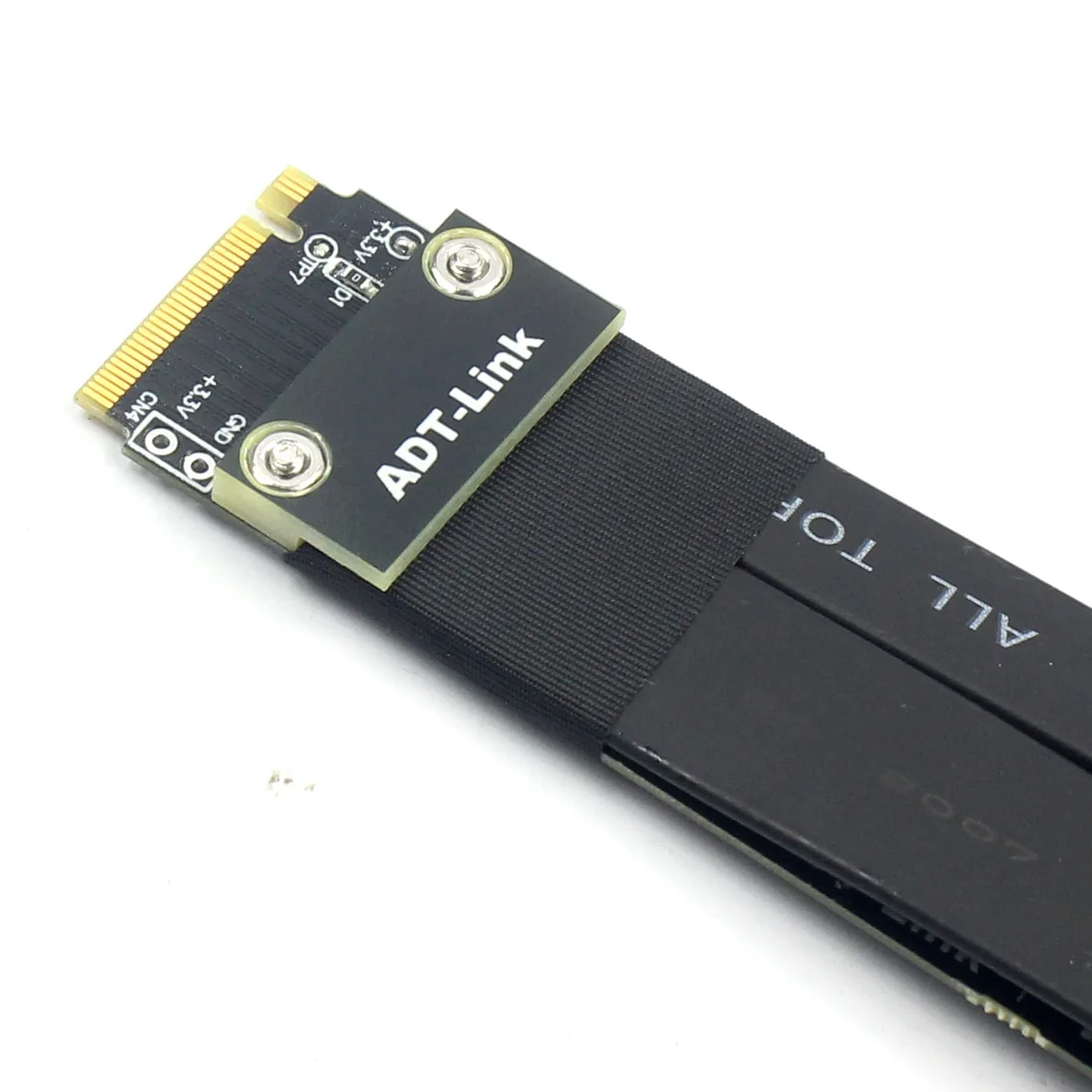

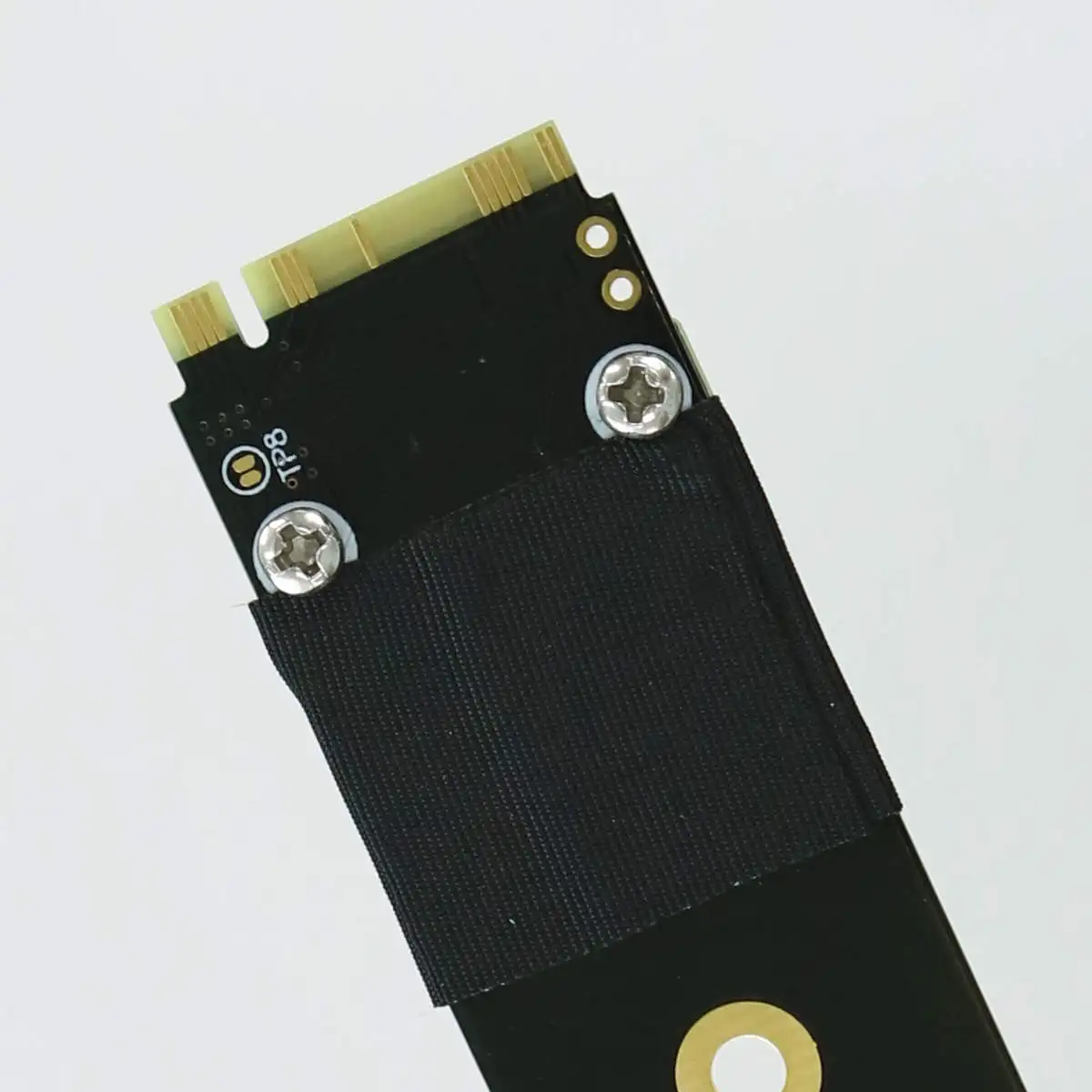

M.2 NVMe a PCIe x16 cable de extensión R43SG PCIe x4 3,0

M.2 NVMe a PCIe x16 cable de extensión (cable inverso) R43SG-TU PCIe x4 3,0

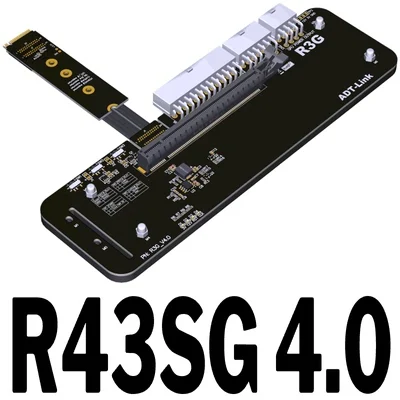

M.2 NVMe a PCIe x16 cable de extensión R43SG 4,0 PCIe x4 4,0

Ventajas del producto:

Uno Ventaja del cable, usando cable importado patentado alemán, usando conector Lotes importado de Taiwán, soporte de alta frecuencia PCIe transmisión estable

Dos La señal diferencial no tiene diseño de orificio via, no hay problema de interferencia de atenuación de señal de capacitancia parasitaria e inductancia parasitaria, y no hay fenómeno de microcortocircuito CAF, y el producto es duradero

¡Tres! El producto está hecho de materiales de alta calidad, la mano de obra de PCB es precisa, el espesor del material de cobre está engrosado a 1oz, el contenido chapado en oro del dedo dorado es suficiente,. Y el pie chapado en oro tiene buena conductividad eléctrica, Que puede reducir la pantalla azul de choque causado por el aumento de la oxidación y la resistencia al óxido.

4. El conector de la tarjeta gráfica tiene una hebilla, y el deflector PCIe se sujeta con postes de cobre hexagonal y tornillos de pulgar. La estructura es compacta y la tarjeta gráfica no se agitará.

Notas de compra:

1. Asegúrese de reconocer la dirección al enchufar, no lo conecte hacia atrás o en una posición incorrecta para evitar que queme el dispositivo. Al enchufar, primero sostenga el enchufe del dispositivo antes de enchufarlo, para evitar romper los pines del enchufe con demasiada fuerza. Está prohibido doblar y tirar dentro de los 2cm de la soldadura entre los dos extremos del cable y la placa de circuito.

2. Varias placas base y dispositivos tienen diferentes capacidades de conducción de señal. No se garantiza que los resultados de nuestra prueba sean consistentes con los resultados de la prueba. Siempre que el cable de extensión esté conectado, la señal se perderá. Compradores con altos requisitos, no compre.

3. La tarjeta gráfica o placa base es un dispositivo electrónico que envejecirá y se oxidará con el tiempo, y solo se volverá más inestable cuando se conecte un cable de extensión. No se admiten dispositivos antiguos. Más de 3 años. No comprar

4. No podemos proporcionar orientación técnica sobre la instalación del producto, compatibilidad del controlador, etc. Por favor, pregunte sobre el grupo de tarjetas gráficas externas por usted mismo.

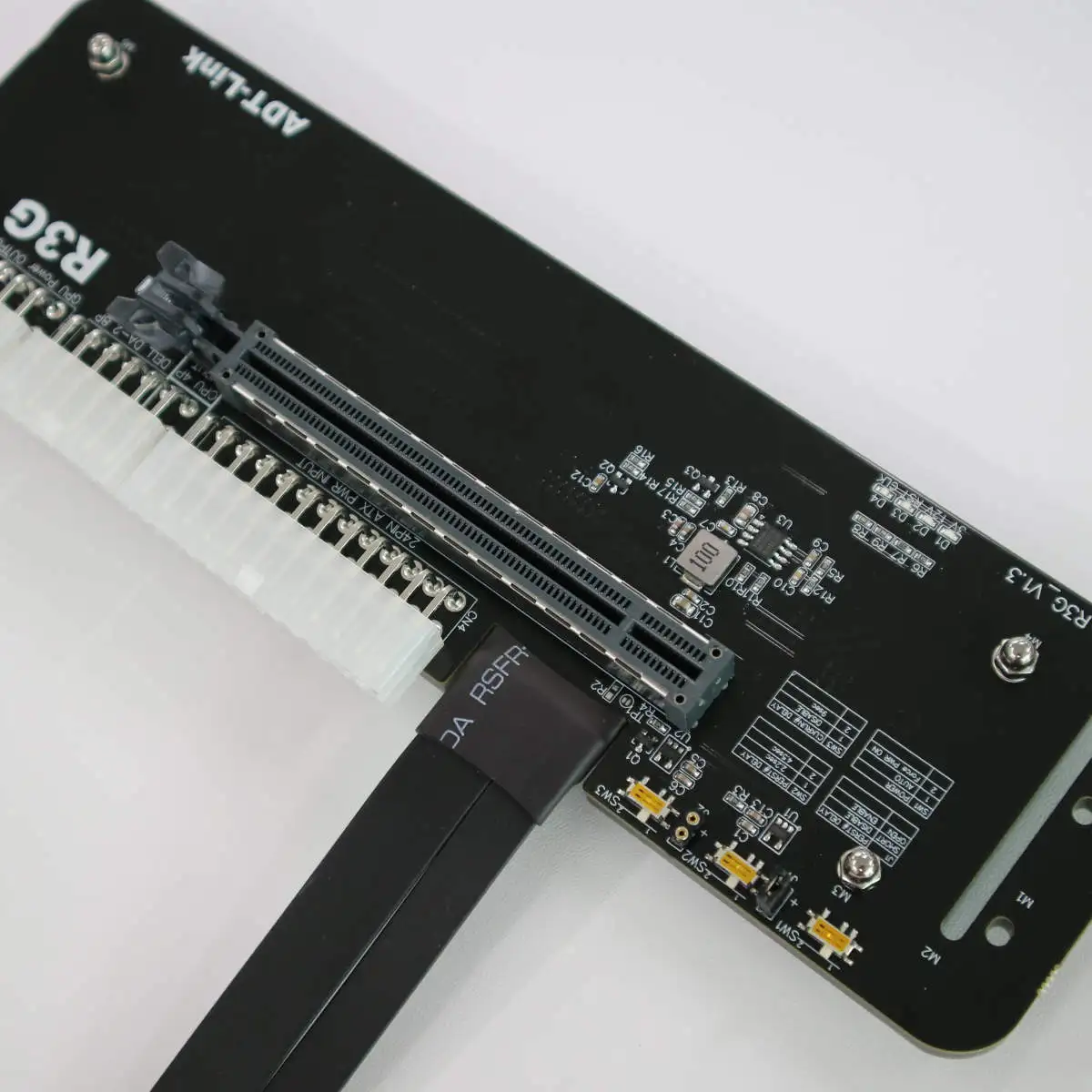

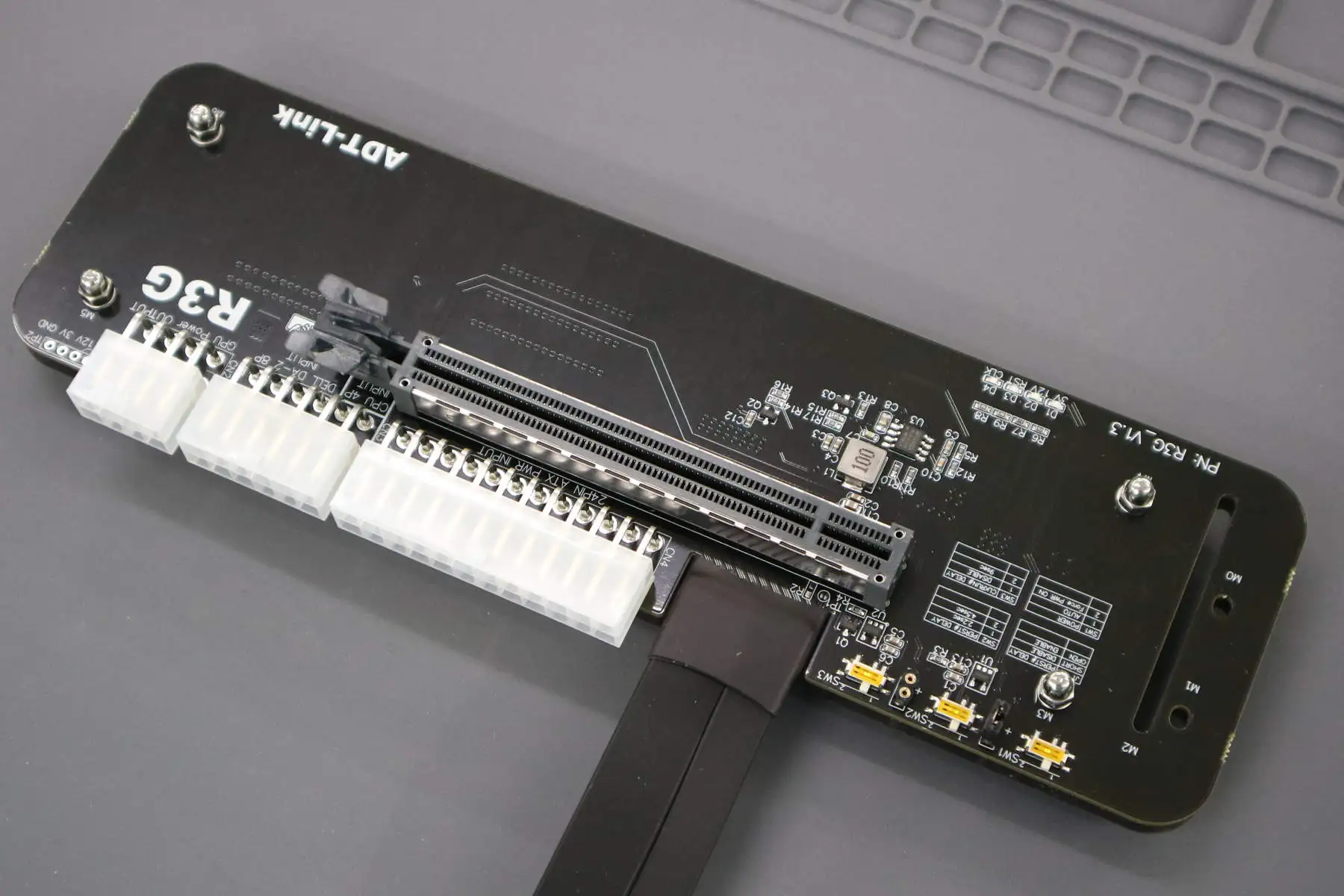

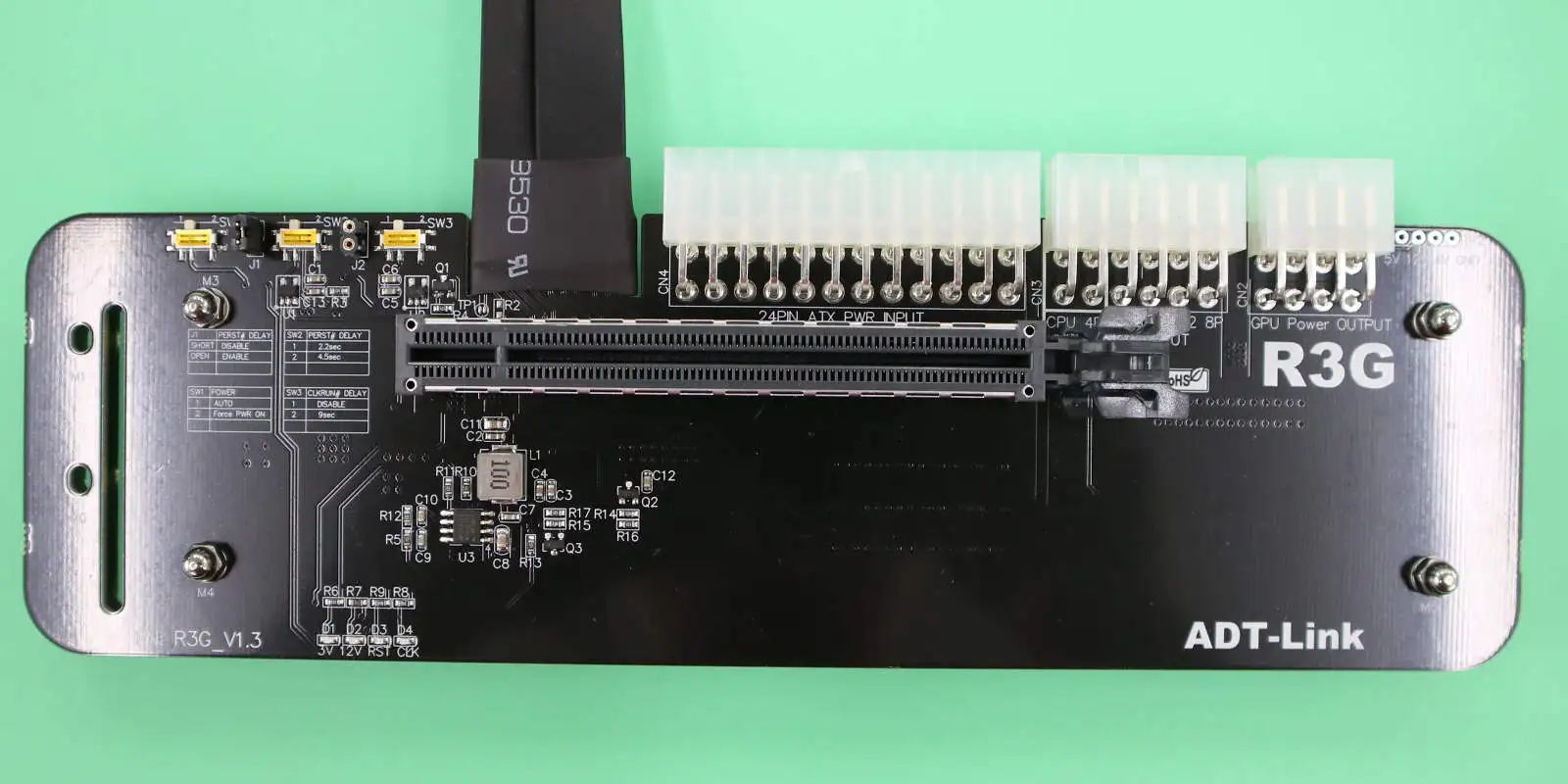

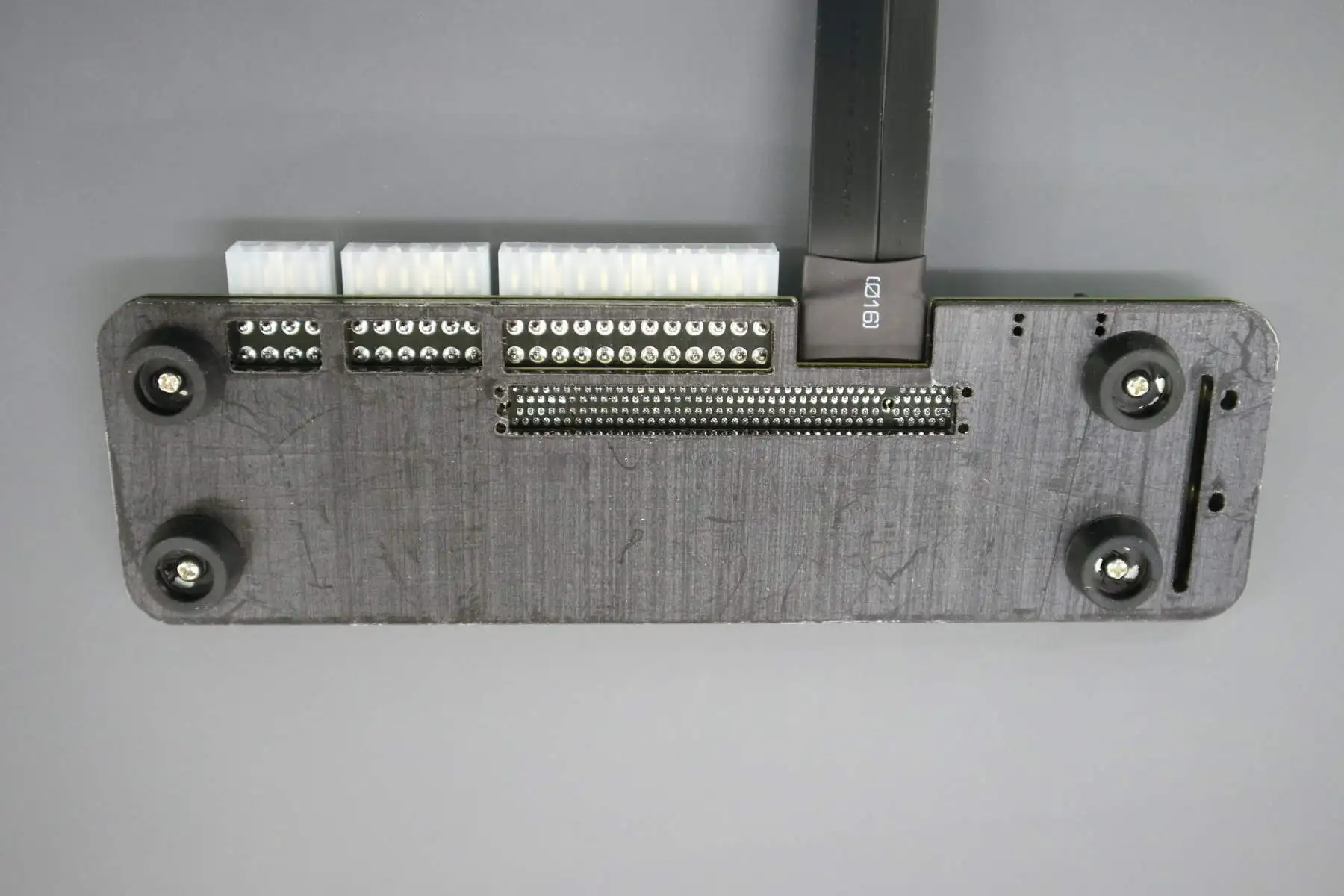

Imagen del producto:

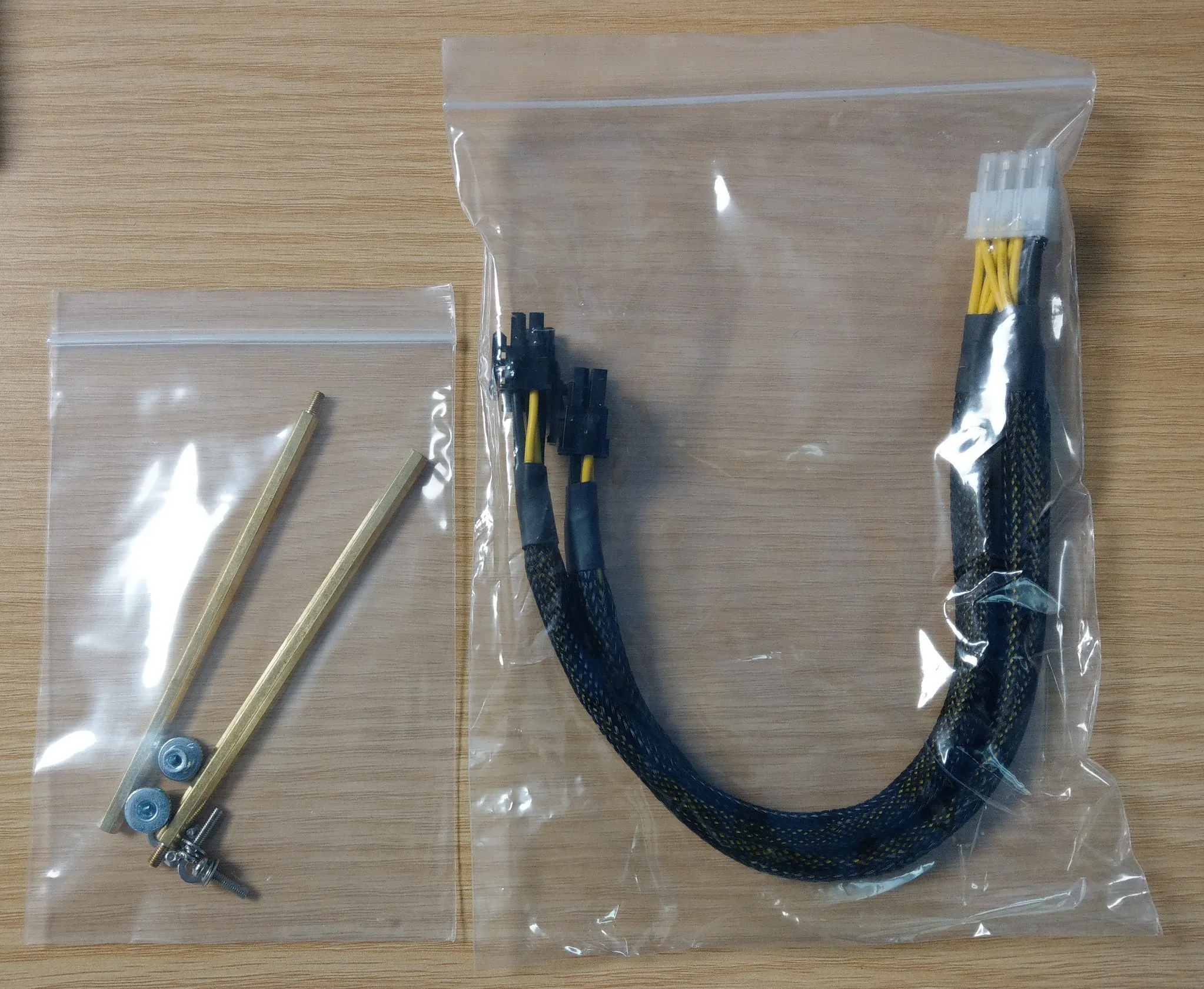

Accesorios del producto, postes de cobre hexagonal y tornillos relacionados para fijar la tarjeta gráfica, y el cable adaptador de corriente de la tarjeta gráfica de 6P a 8P duales.

La instalación de la columna de cobre hexagonal es la siguiente:

Resumen de las cuestiones técnicas

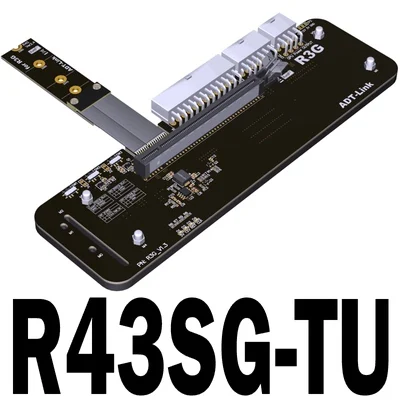

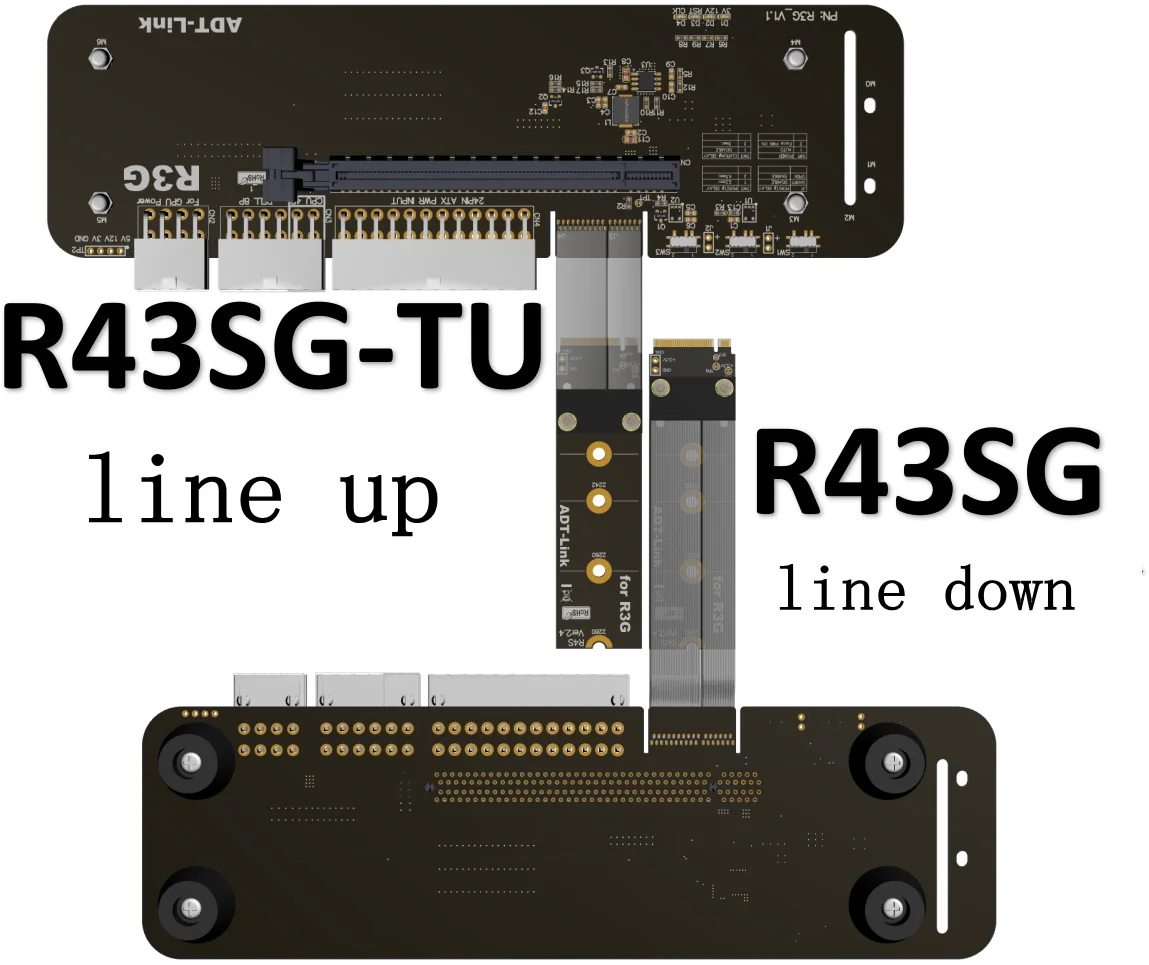

¿Cuál es la diferencia entre el modelo R43SG y R43SG-TU?

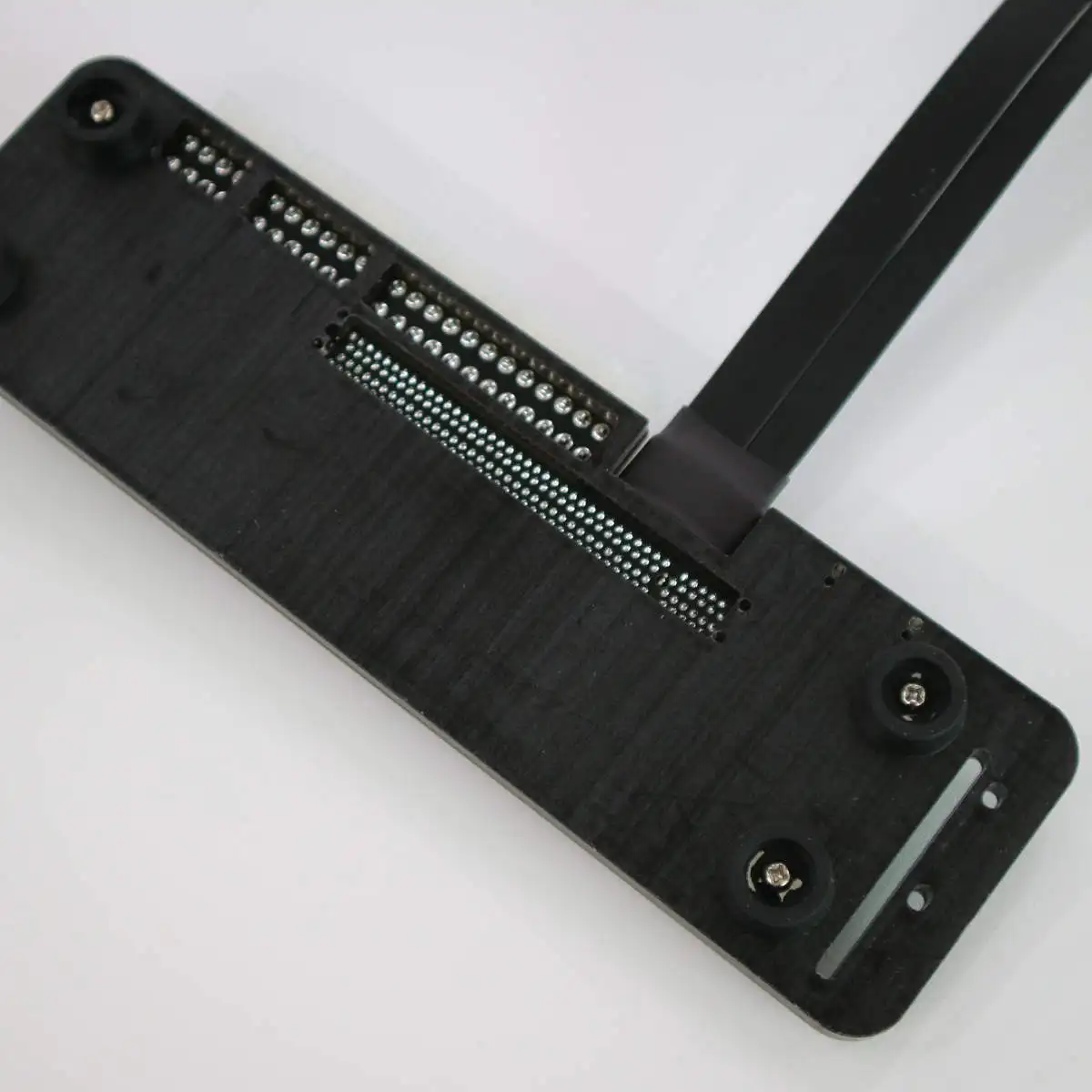

Distingue la dirección de la salida del cable, como se muestra a continuación:

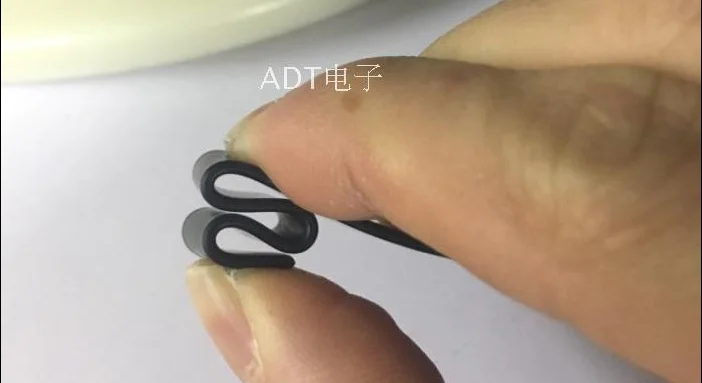

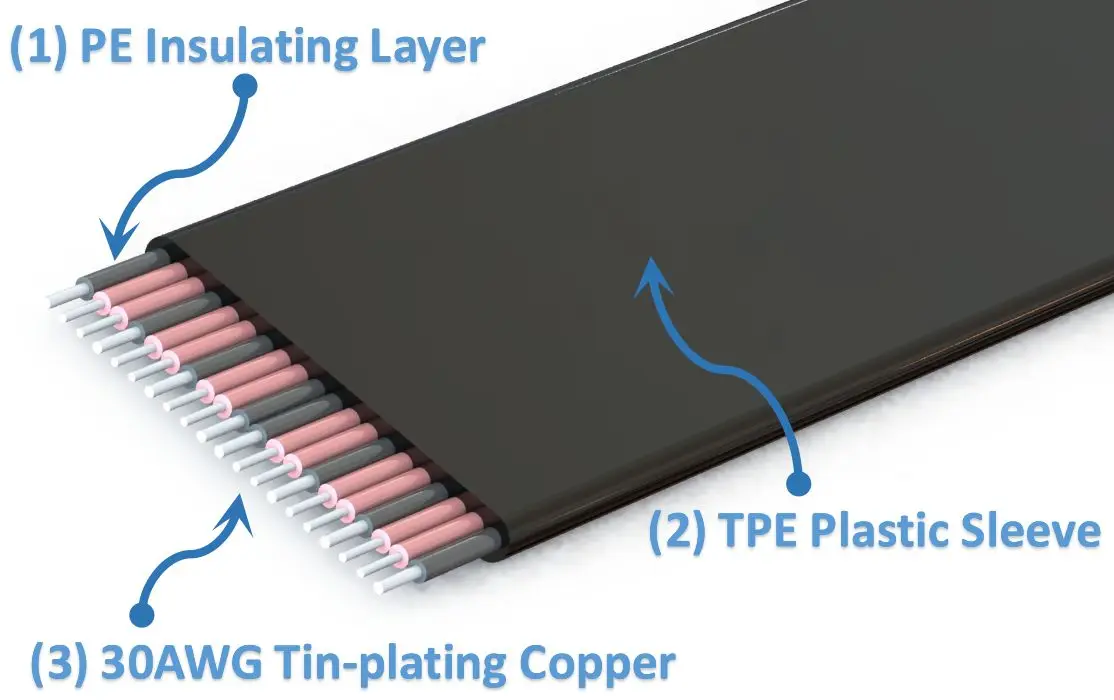

¿Cómo es la calidad del cable? ¿Hay un escudo?

Blindado, usando polímeros conductores avanzados de blindaje EMI, nuevos materiales para blindaje EMI, Diseño de cable plano. Esta técnica permite que cada cable esté completamente cubierto por un escudo EMI de polímero conductor para evitar la emisión entrante o saliente de frecuencias electromagnéticas, minimizar interferencias y degradación del rendimiento y reducir el peso del extensor.

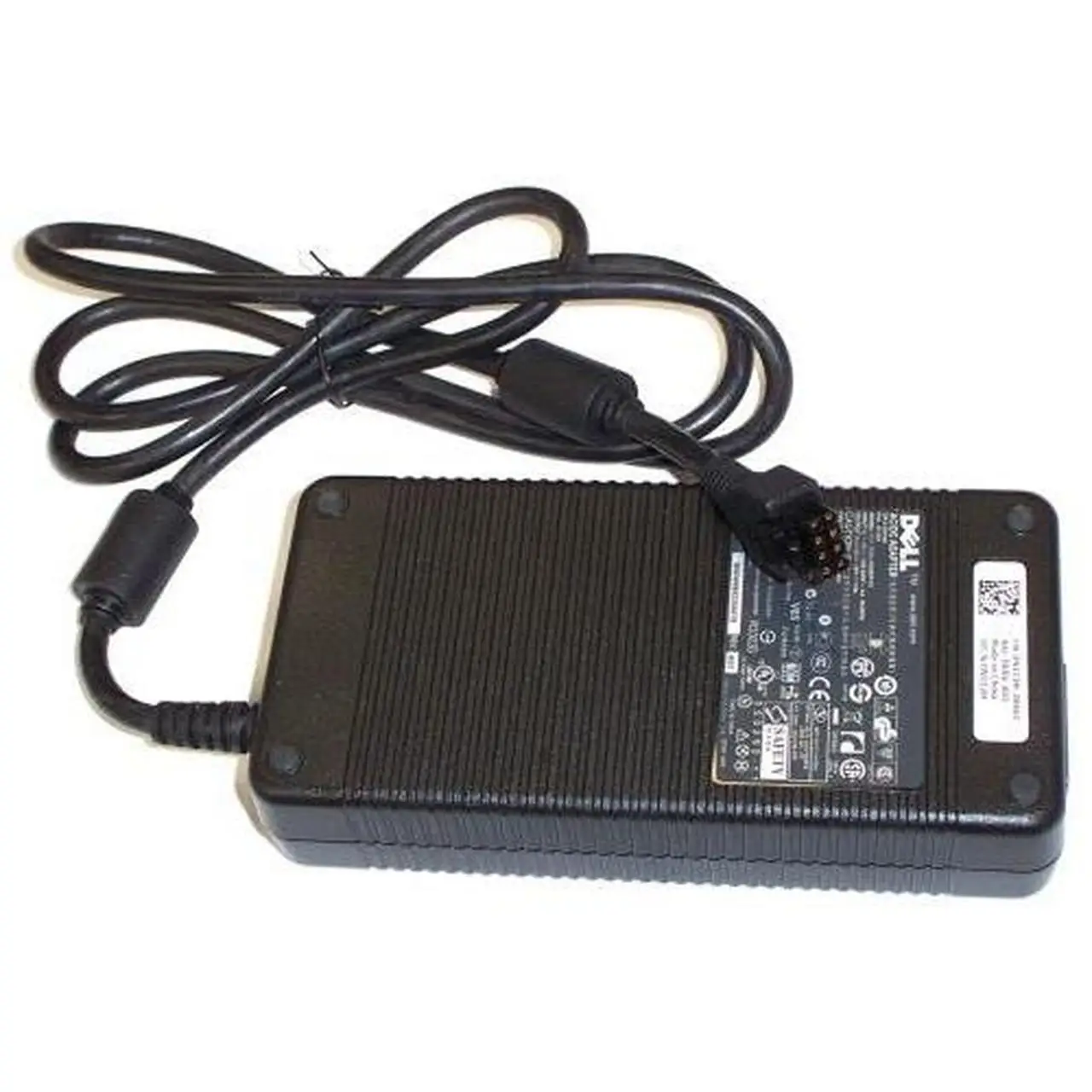

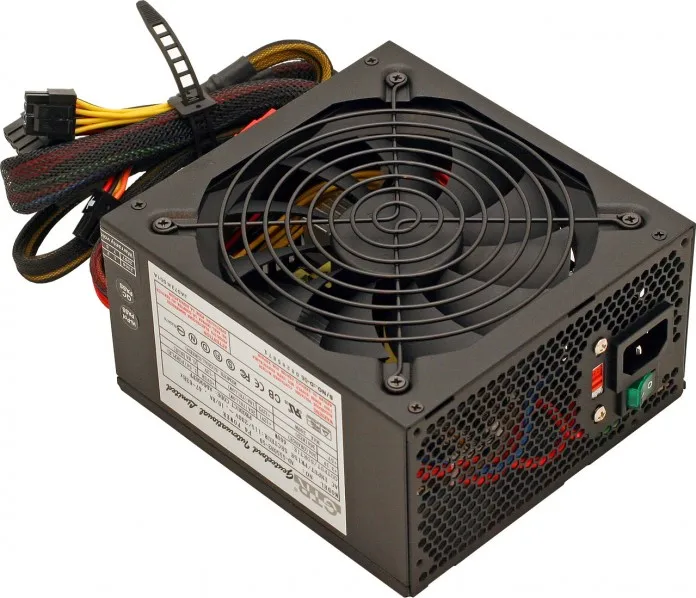

¿Cuáles son las opciones para la fuente de alimentación externa ADT R3G?

Un total de dos tipos, A saber, fuente de alimentación DELL y fuente de alimentación ATX.

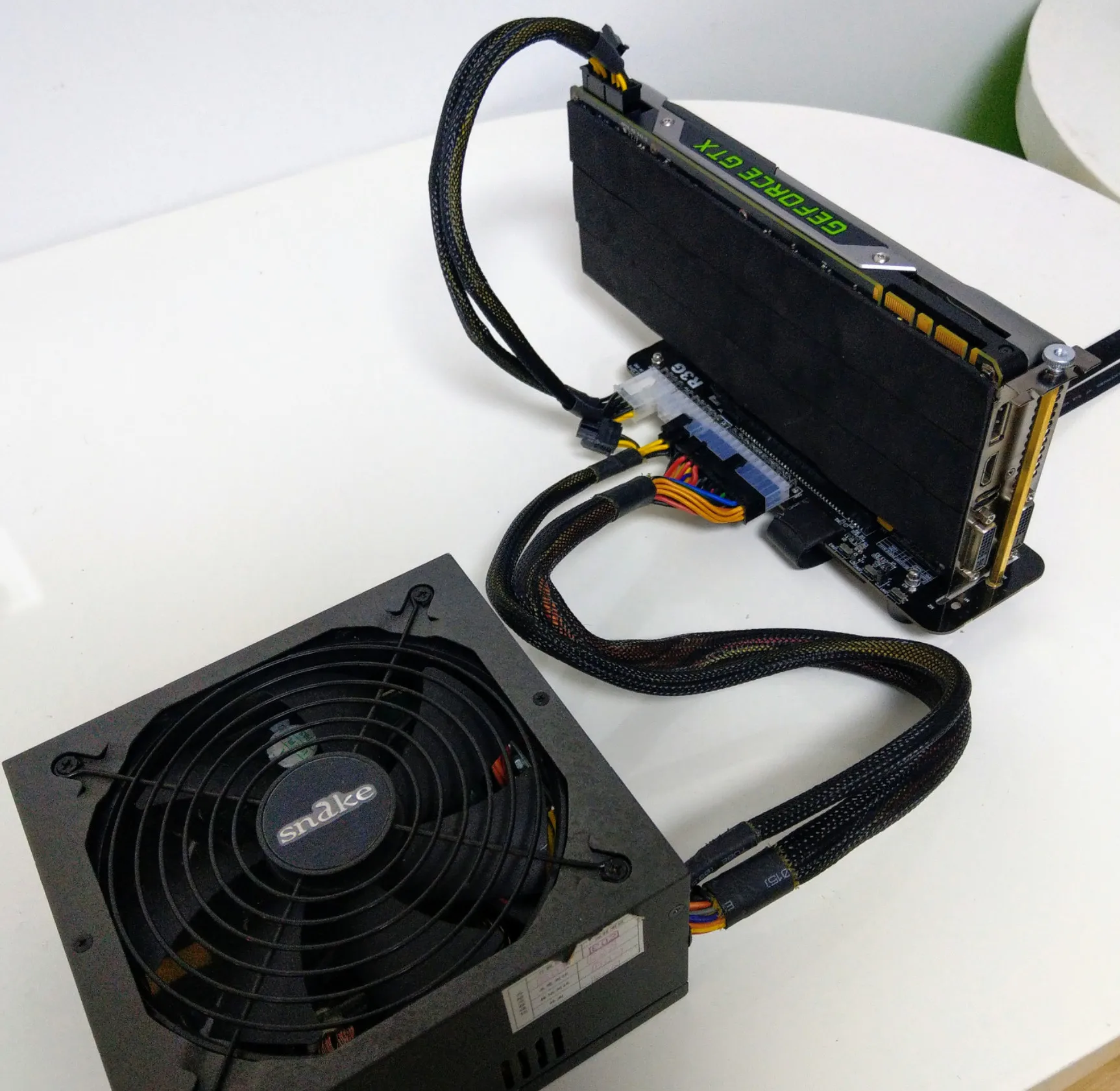

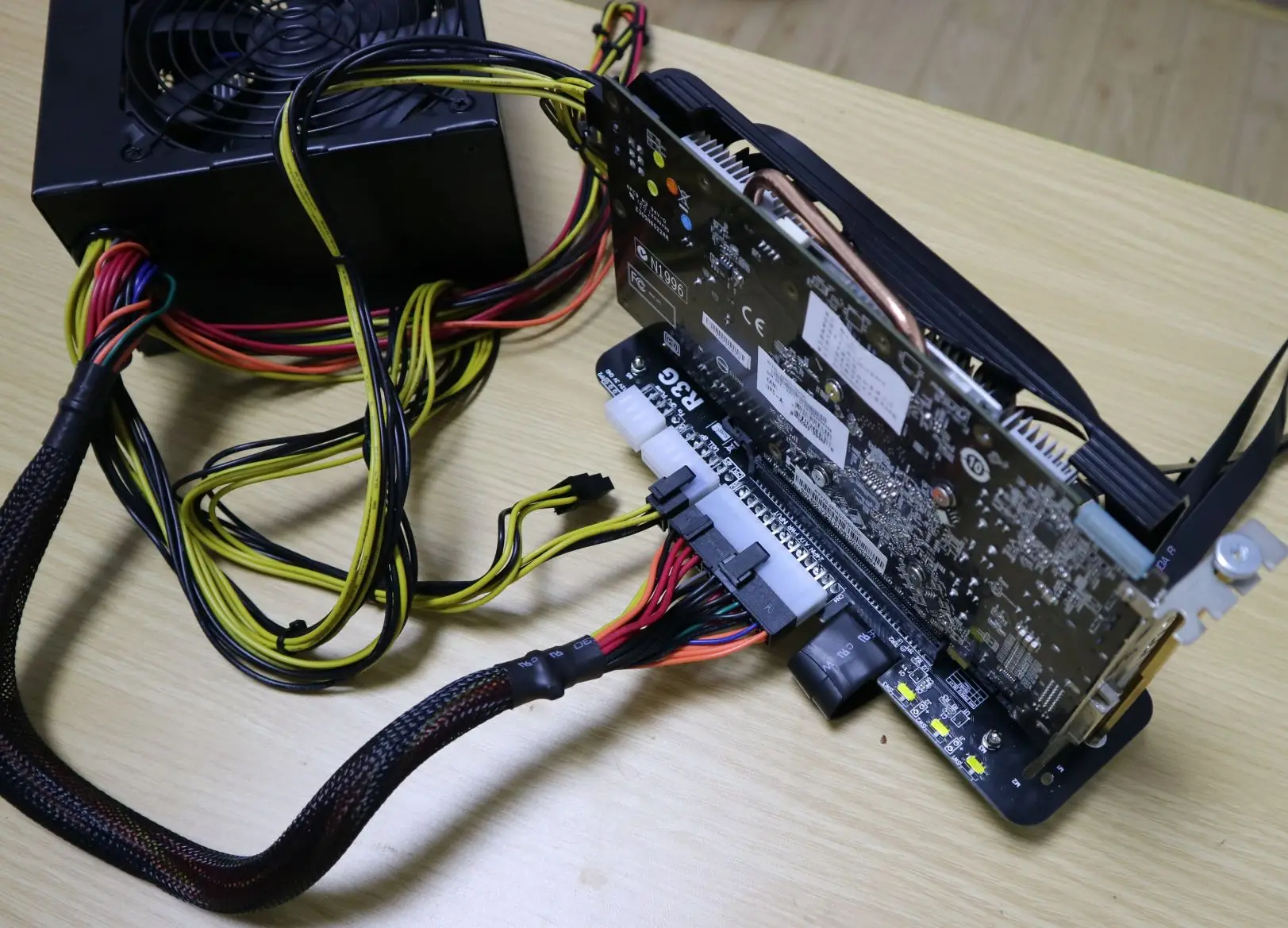

El método de cableado de la fuente de alimentación ATX es el siguiente: (se recomienda una fuente de alimentación ATX superior a 400W),. El cable de alimentación de la tarjeta gráfica de la fuente de alimentación del chasis se inserta directamente en la tarjeta gráfica.

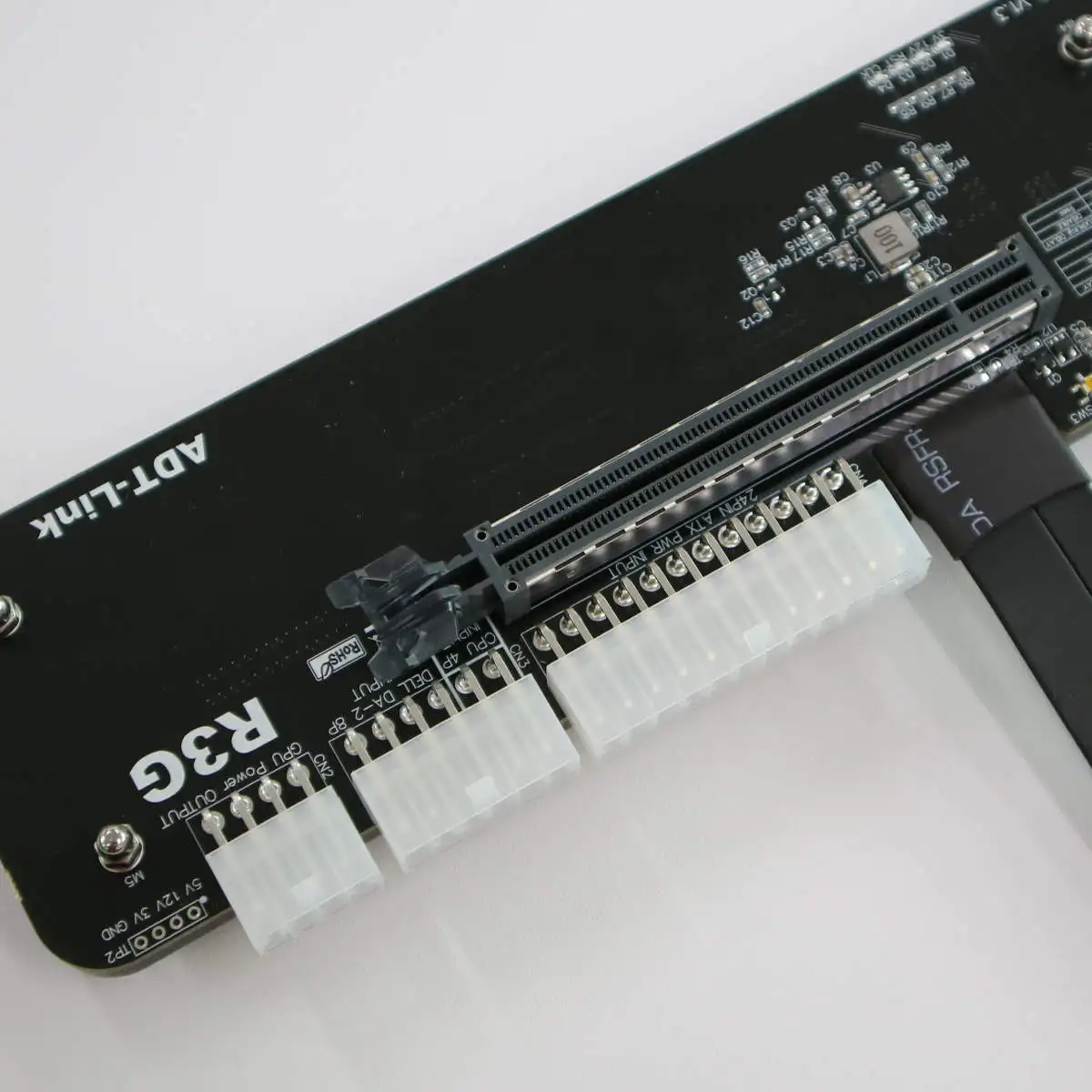

La parte inferior izquierda es la fuente de alimentación CPU 4P, y la parte superior derecha es la fuente de alimentación de la placa base 24P, instálela.

Otro método de conexión es el que se muestra en la figura a continuación. Conecte el ATX_24P y CPU_4P de la fuente de alimentación del chasis, y luego conecte el único cable de alimentación 8P a la tarjeta gráfica.

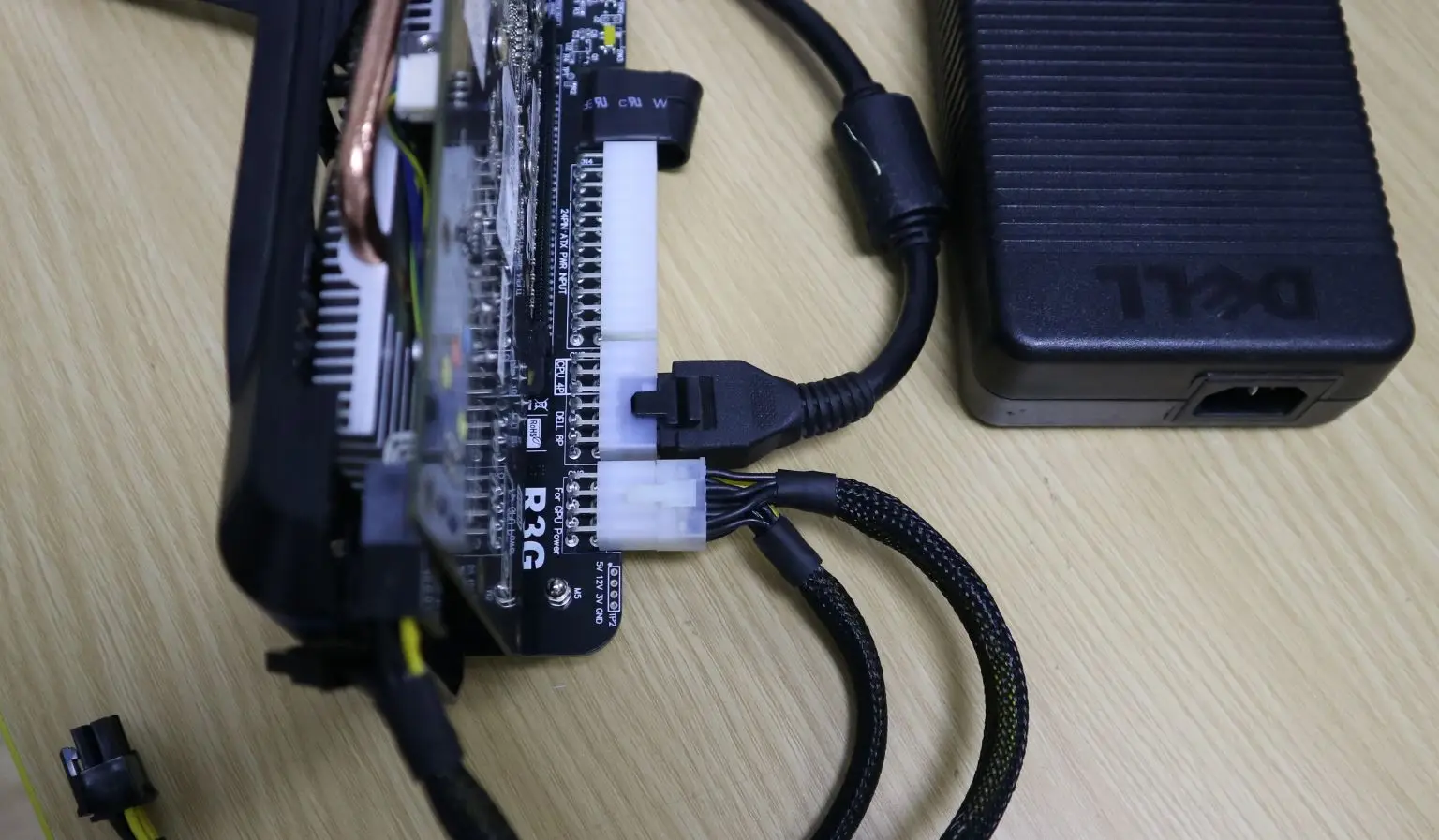

El método de cableado para comprar la nueva fuente de alimentación DELL 90% adjunta a nuestra tienda es el siguiente:

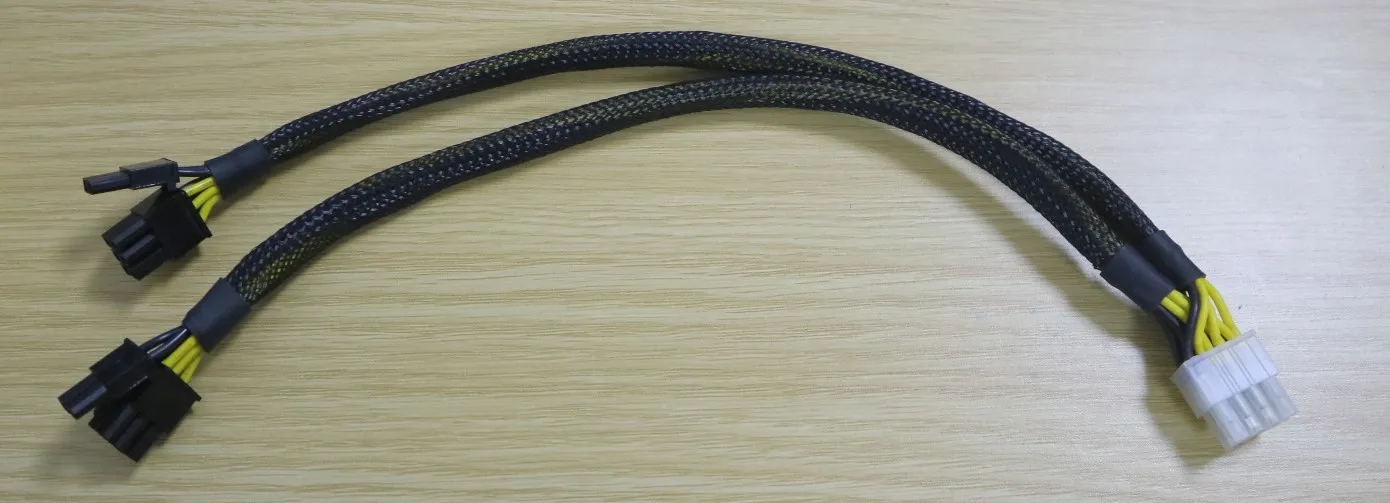

Accesorios del producto, se incluyen los siguientes cables de alimentación de tarjeta gráfica

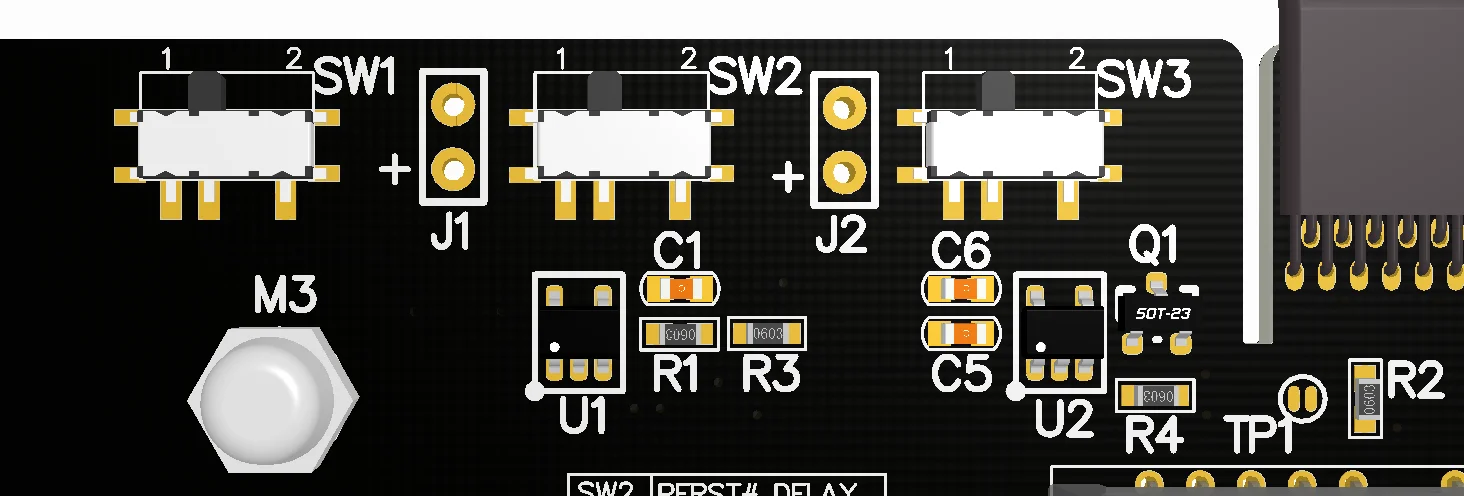

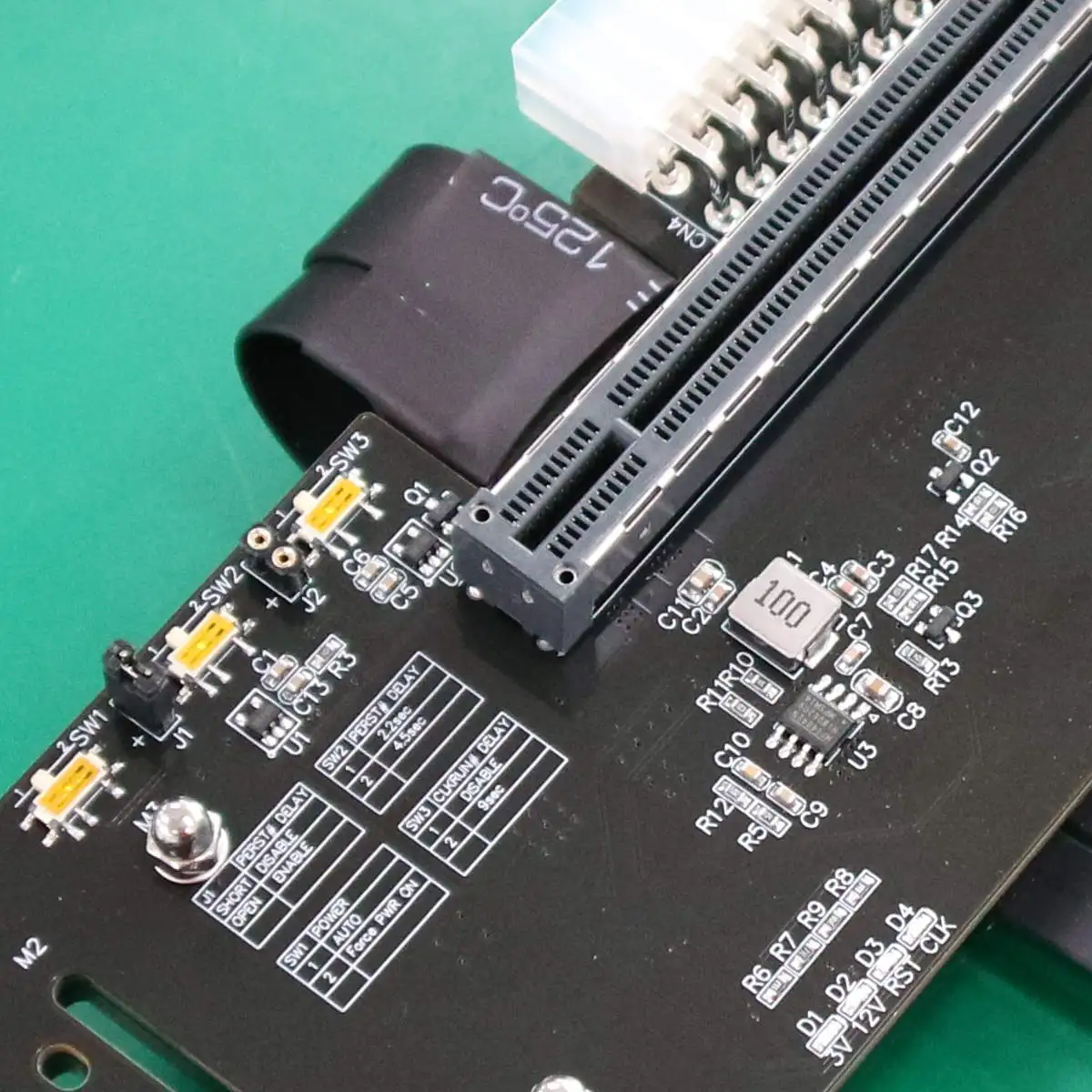

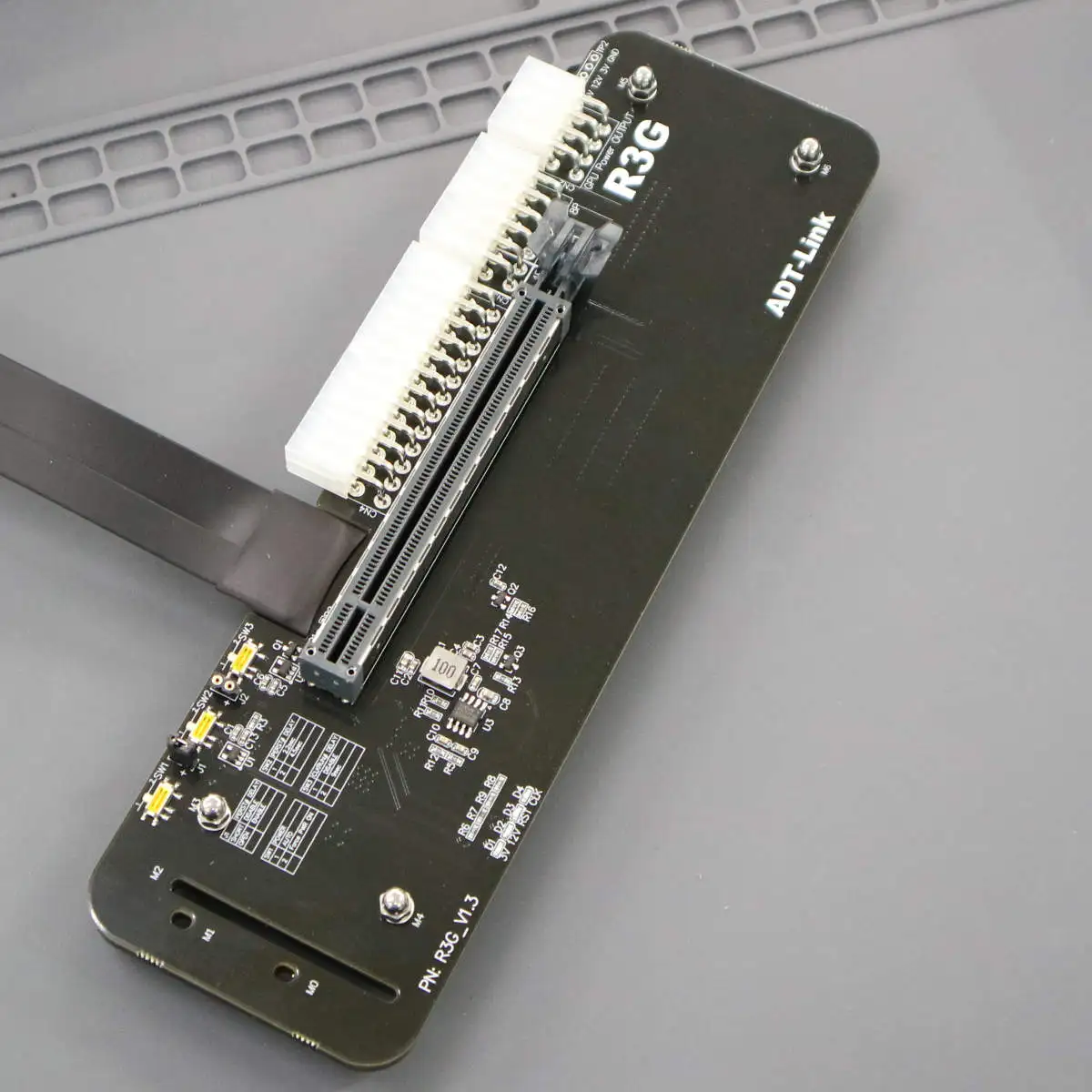

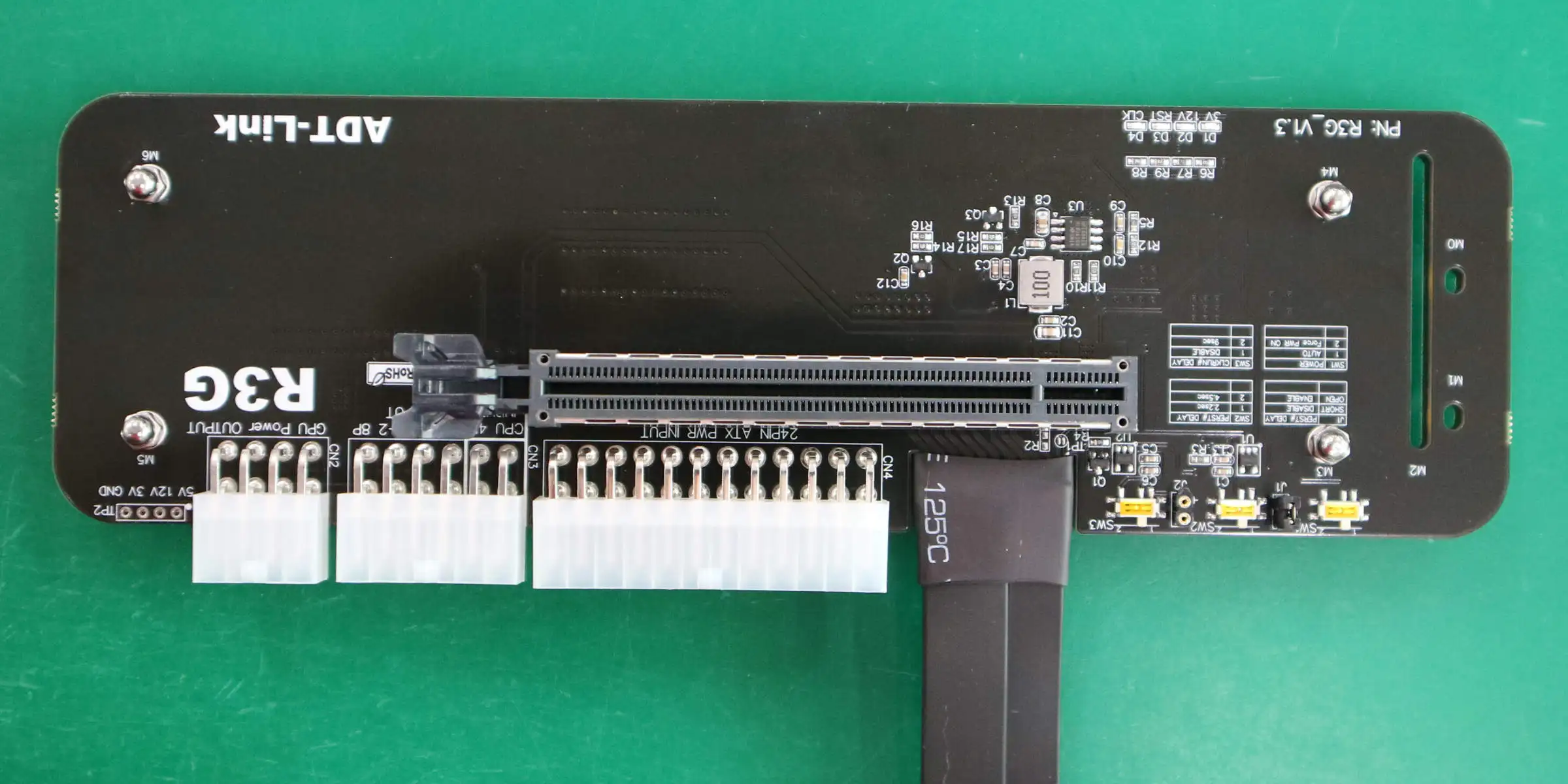

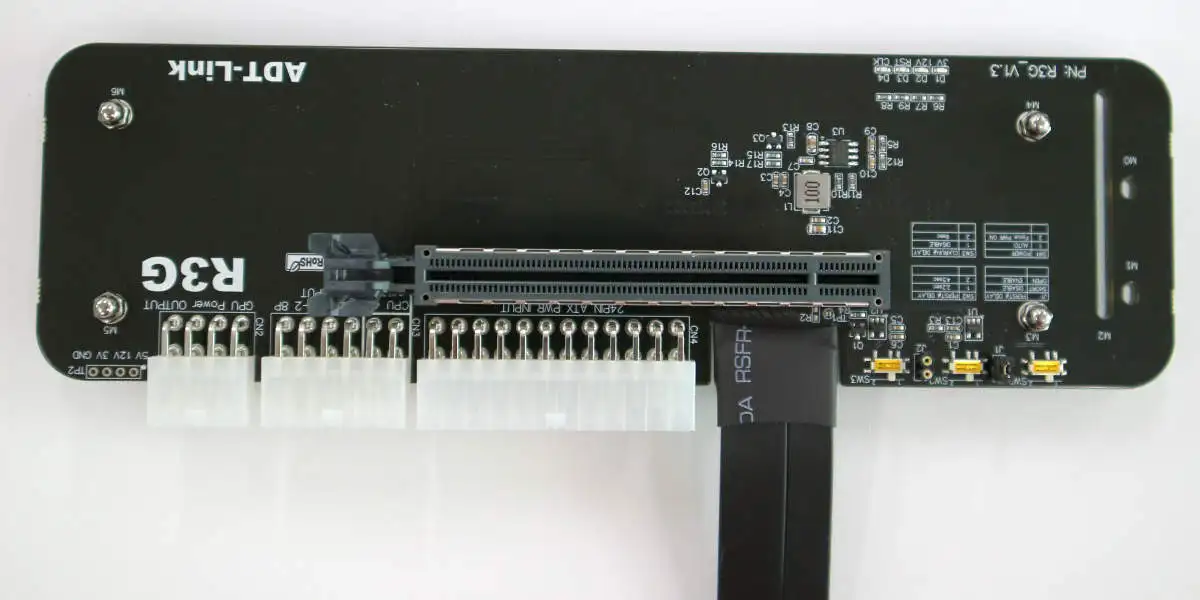

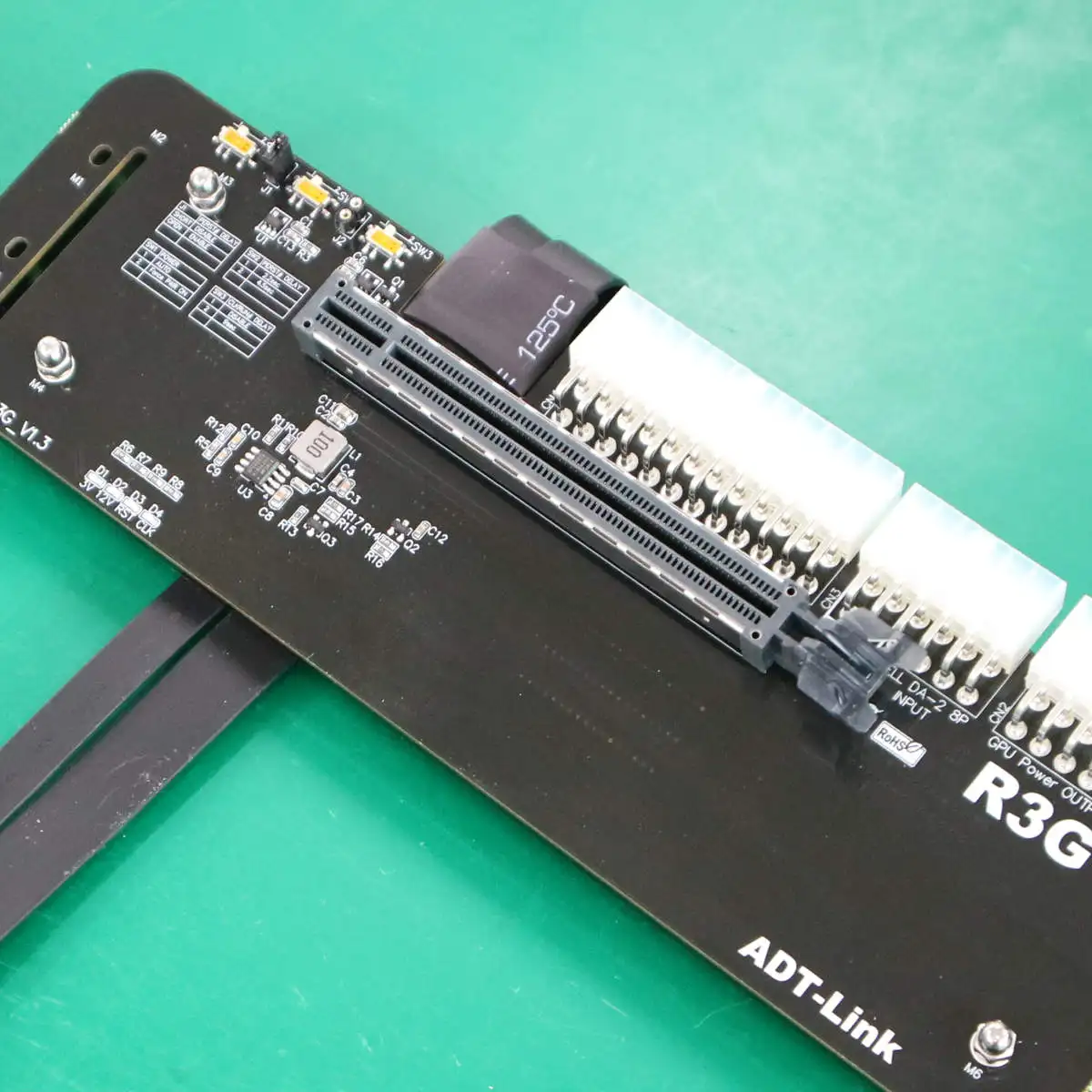

Hay tres interruptores en el ADT R3G, ¿para qué se utilizan?

SW1, interruptor de arranque forzado de la fuente de alimentación, 1 es de arranque automático, 2 es de arranque forzado, cambie a 1 para comenzar automáticamente

Interruptor de retardo de señal SW2, PERST #, 1 es un retraso de 2,2 segundos, 2 es un retraso de 4,5 segundos, con software eGPU, para optimización de compatibilidad de tarjetas gráficas, actualmente el software no es compatible, cambia a 1

SW3, CLKRUN # interruptor de retardo de señal, 1 está apagado, 2 es un retraso de 9 segundos, con software eGPU, utilizado para la optimización de compatibilidad de tarjetas gráficas, actualmente el software no es compatible, por favor, cambie a 1

J1, PERST # interruptor de retardo de señal, abrir es abrir la función de retardo, corto es cerrar la función de retardo, actualmente el software no lo admite, Inserte la tapa del puente para un corto.

Retraso del condensador J2, CLKRUN #, actualmente no compatible con el software, solo para que los ingenieros de I + D conecten el condensador para depurar la prueba de retraso. Conecte el condensador de 1uf durante aproximadamente 2,2 segundos, conecte el condensador de 2.2u durante aproximadamente 5 segundos, etc.

¿Cuáles son los cuadernos compatibles con ADT R3G? ¿Hay alguna manera de usarlo normalmente?

El portátil debe tener una interfaz M.2 NVMe o una interfaz Thunderbolt 3 antes de poder instalarlo y usarlo.

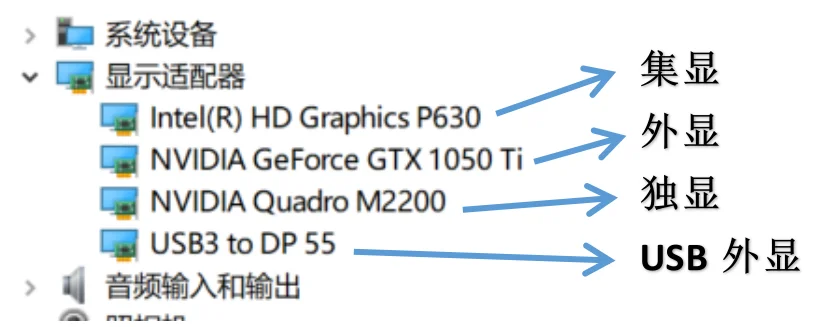

En la actualidad, se sabe que el último controlador win10 de Nvidia admite pantalla externa y pantalla independiente, pantalla externa USB y coexistencia de pantalla integrada, que se puede utilizar normalmente como se muestra a continuación.

Limpie la instalación de Nvidia 417,01 o versión más reciente para una instalación y uso suaves

¿Cuáles son las tarjetas gráficas compatibles con ADT R3G? ¿Qué versión del controlador de tarjeta gráfica está instalada? ¡Hay una marca de exclamación amarilla en el adaptador de pantalla en el Administrador de dispositivos! ¿Cómo para resolver

Es compatible con todas las tarjetas gráficas PCIe en los últimos tres años. Asegúrese de instalar la última versión del controlador en el sitio web oficial de nvidia. Si aparece una marca de exclamación amarilla, vuelve a instalar el controlador y reinicia el ordenador.

Si todavía aparece la marca de exclamación amarilla (código de error 43 o código de error 12), consulta la solución de los dioses nando extranjeros. La descarga del parche es la siguiente:

https:/egpu io/nvidia-error43-fixer

¿Puedo devolverlo para un reembolso si no es compatible?

Devuelva el artículo, solo el pago de devolución, el gasto de envío no es reembolsable. Restaure la opción de gastos de envío en el proceso de reembolso, tenga en cuenta que la apariencia del producto debe mantenerse en buenas condiciones, y el producto no debe doblarse ni rayarse, es decir, No afectará al secundario que puedes solicitar una devolución después de la venta.

¿Admite pantallas internas? ¿Hay una pérdida?

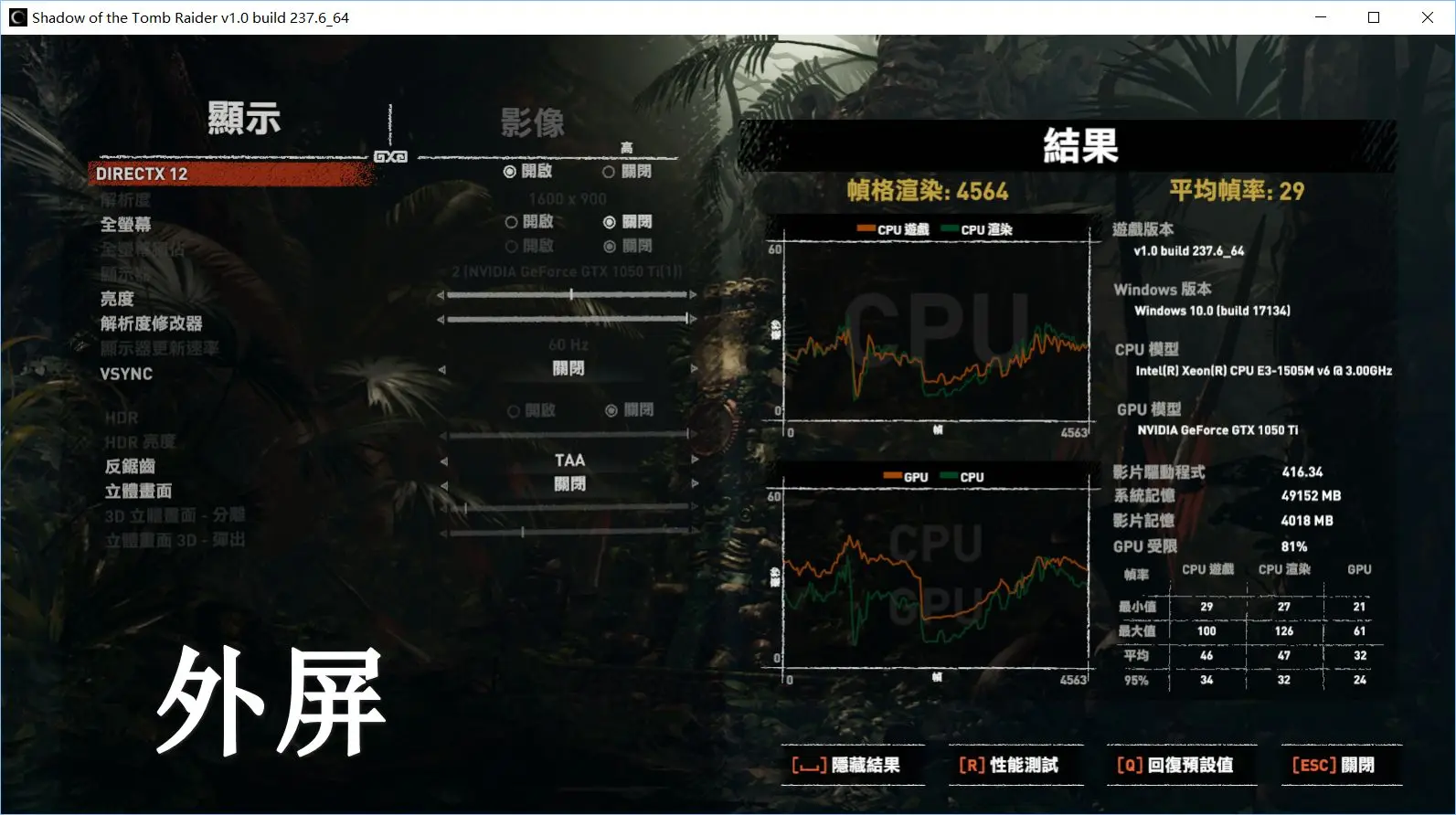

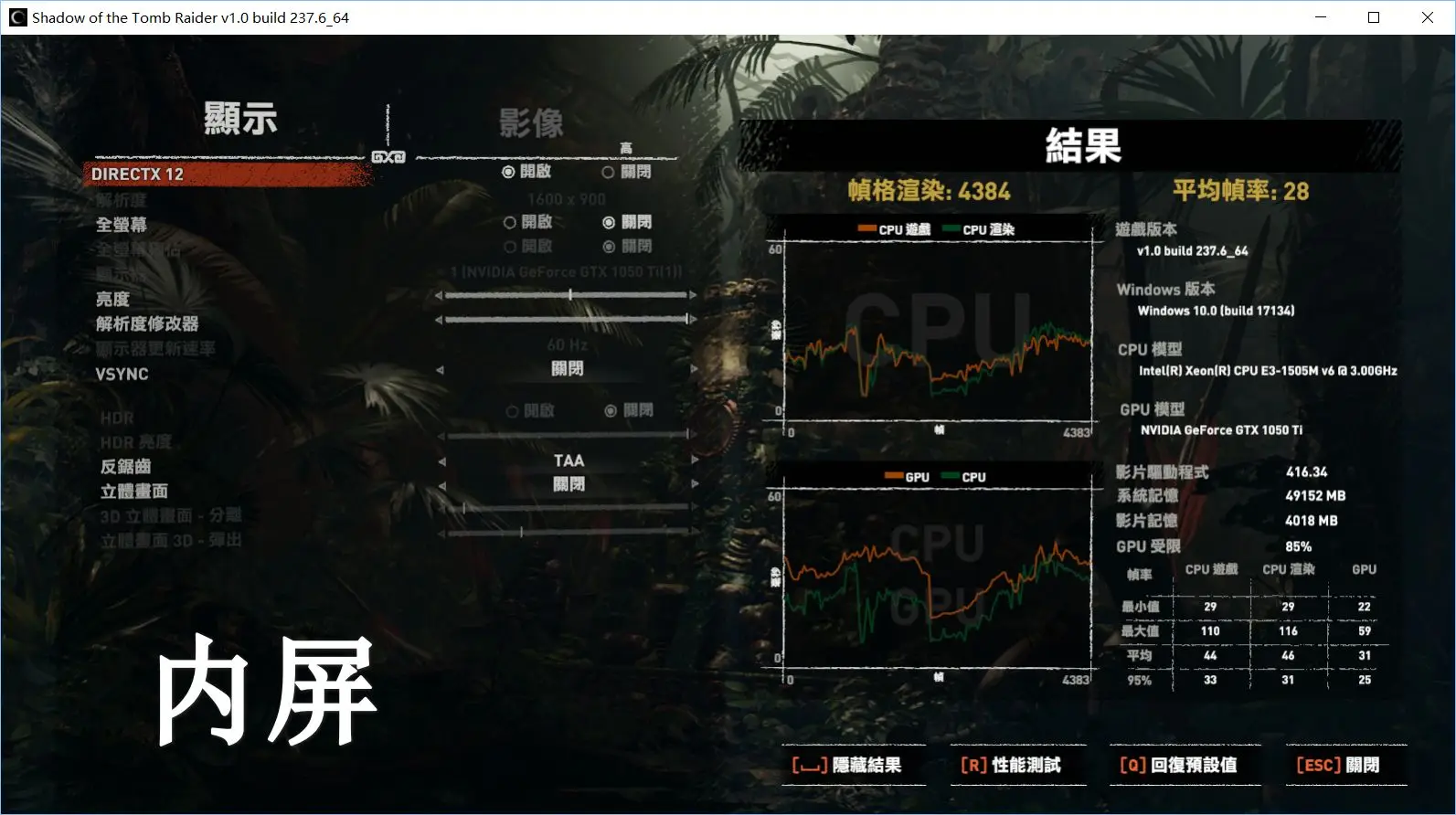

Es compatible con win10. La pérdida de pantalla interna medida es de aproximadamente 5%. La comparación de prueba de pantallas internas y externas es la siguiente

¿Es compatible con M.2 NVMe? ¿Es compatible con PCIe3.0x4 velocidad completa?

Soporte, PCIe3.0x4 velocidad completa estable

Las tarjetas gráficas externas se dañan fácilmente, especialmente los componentes electrónicos que hay detrás deben protegerse. ¿Cómo lidiar con ellos para reducir la probabilidad de daño?

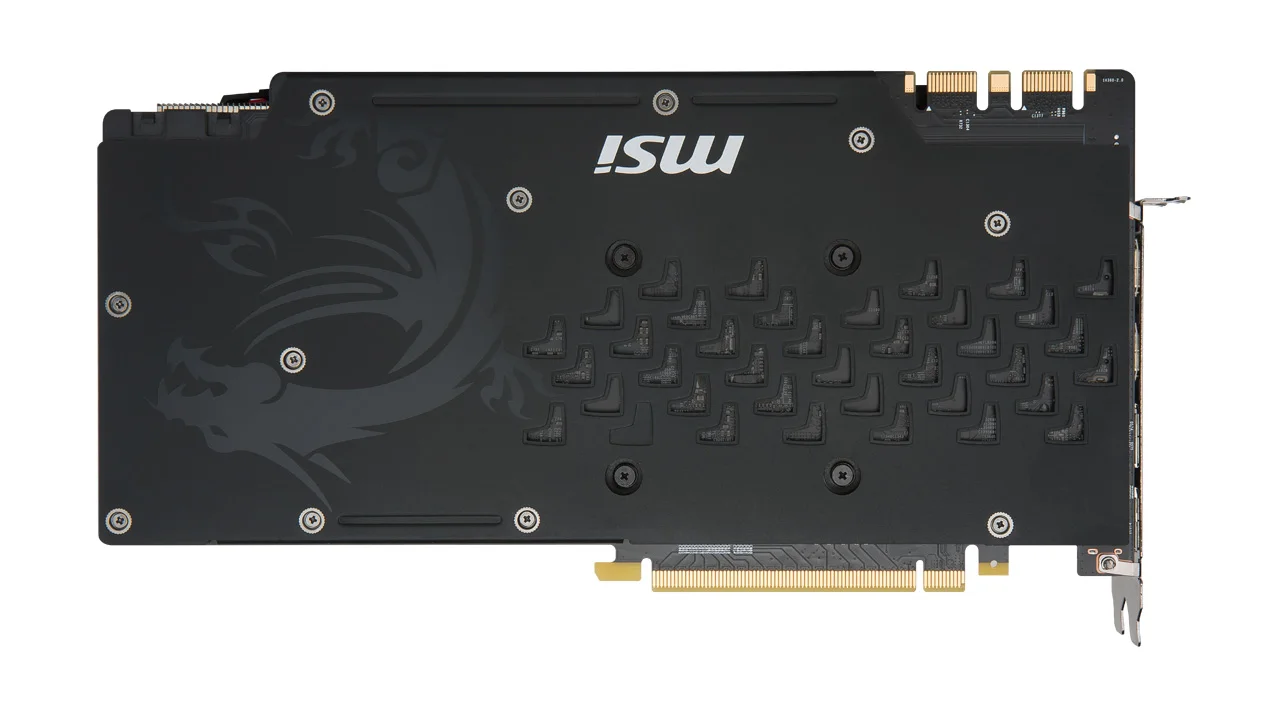

Compre una tarjeta gráfica con protección de carcasa, la foto detrás de la tarjeta gráfica es la siguiente

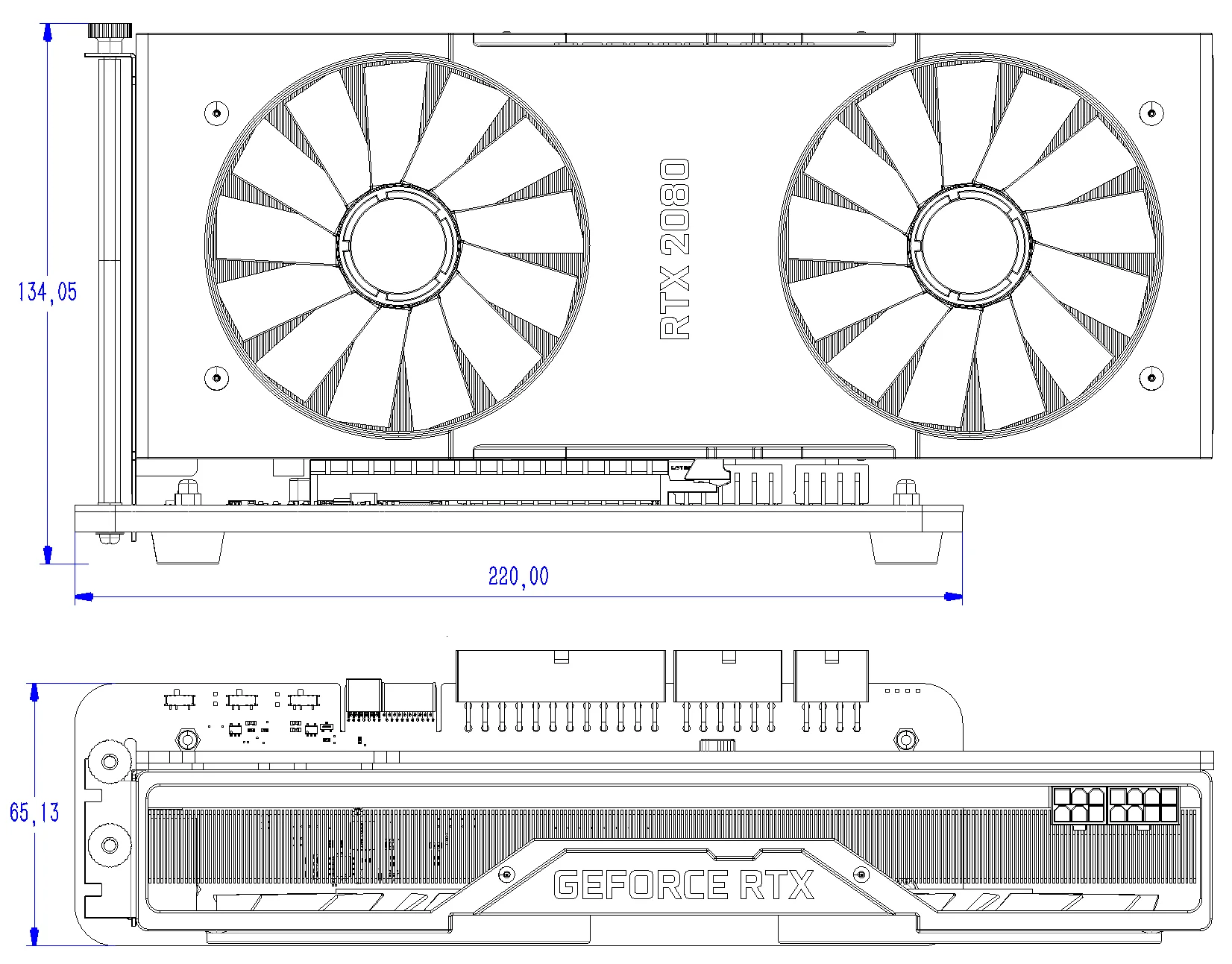

¿Cuál es el tamaño del producto?

¿Pérdida de rendimiento externa de la tarjeta gráfica? ¿Cuánto se ha reducido?

La pérdida es de aproximadamente un 12% y el rendimiento de la tarjeta gráfica solo se puede utilizar hasta un 88%.

¿Pasos de instalación?

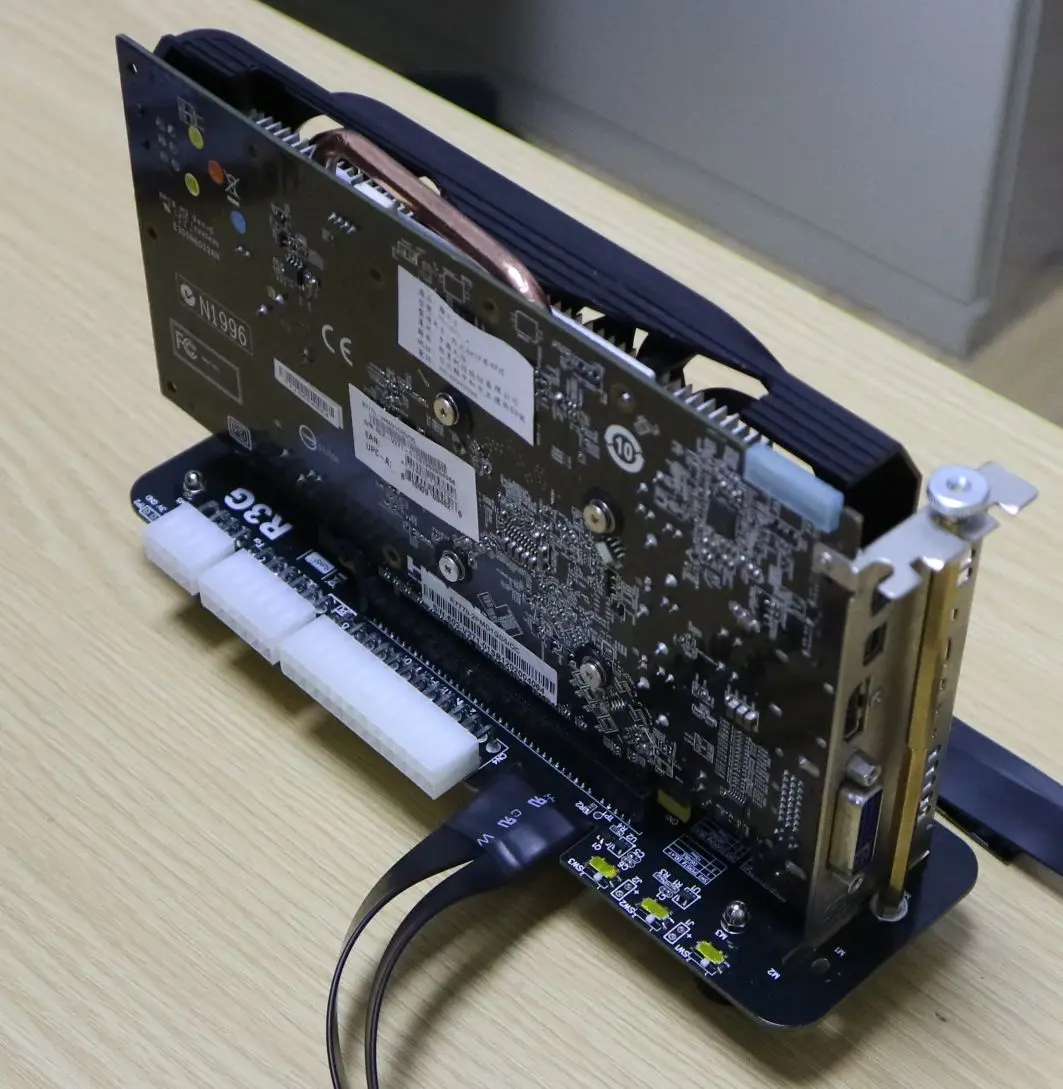

1. Instale la columna de cobre hexagonal e inserte la tarjeta gráfica en la ranura PCIe x16 y apriete los tornillos para que la tarjeta gráfica no se agite ni se caiga

2. Instale la fuente de alimentación ATX o la fuente de alimentación DELL, incluido el cable de alimentación de la tarjeta gráfica, y la fuente de alimentación DELL se encenderá de color naranja después de la instalación.

3 conecte la placa M.2 a la ranura M.2 de su ordenador, encienda el ordenador, la fuente de alimentación ATX iniciará automáticamente el ventilador y el ventilador se encenderá,. Si está utilizando la fuente de alimentación DELL, se encenderá la luz verde, entonces la placa R3G encenderá dos luces verdes, El sistema reconoce automáticamente la tarjeta, instala el controlador de la tarjeta gráfica, el sistema puede pedir al ordenador que se reinicie durante el proceso de instalación del controlador.

¿4?

Descarga del archivo de vídeo de instalación:

http:/www.adtlink.cn/Uploads/download/R3G&ATX_INSTALL.mp4

http:/www.adtlink.cn/Uploads/download/R3G&DELL_INSTALL.mp4

Manual de instalación PDF descarga de archivos:

http:/www.adtlink.cn/Uploads/download/R3G_INSTALL.PDF
