Adaptador ADT-Link Oculink (2/1/2) a PCI Express x16 eGPU
Además de Cuadernos, Este producto también es compatible Intel NUCPlaca base STXPlaca base ITXPlaca base Tarjeta gráfica externa, Con NVMe M.2Se puede utilizar la interfaz.
Marca de la empresa:ADT-Enlace
Modelo de producto:,
Nombre del productoBase de tarjeta de vídeo externa Oculink
Velocidad de transmisión:PCIe 4,0x4, Ancho de banda efectivo 64Gbps
Longitud del cable: 25cm,50cm
Aplicación: eGPU para NUC / ITX / STX / Notebook PC
Aplicación:Utilizado para tarjeta gráfica externa u otros dispositivos PCIe
Descripción del producto:OculinkEs a través del ordenador Placa base NVME SSDRanura para transferir fuera de la interfaz, NVME a Canal PCIe puro, por lo que la base de la tarjeta de vídeo externa Oculink camina el canal PCIe, la pérdida de rendimiento es pequeña. En comparación con el esquema tradicional de conmutación relámpago, el ancho de banda efectivo de Oculink en el caso de PCIe 4,0x4 puede alcanzar 64Gbps, superando con creces el esquema relámpago.
Nota amistosa: OcuLink no admite intercambio en caliente
Descripción de la potencia:Soporte estándar ATX 500WFuente de alimentación anterior, la fuente de alimentación debe ser preparada por el comprador
Ventajas del producto: Oculink es una interfaz transferida desde la ranura de la unidad de estado sólido NVME de la placa base del ordenador. NVME utiliza un canal PCIe puro, por lo que la base de tarjeta gráfica externa Oculink también utiliza un canal PCIe con poca pérdida de rendimiento. En comparación con la solución de transferencia Thunderbolt tradicional, el ancho de banda efectivo de Oculink puede alcanzar los 64Gbps en el caso de PCIe 4,0x4, superando con creces la solución Thunderbolt.
Descripción de la longitud del cable:

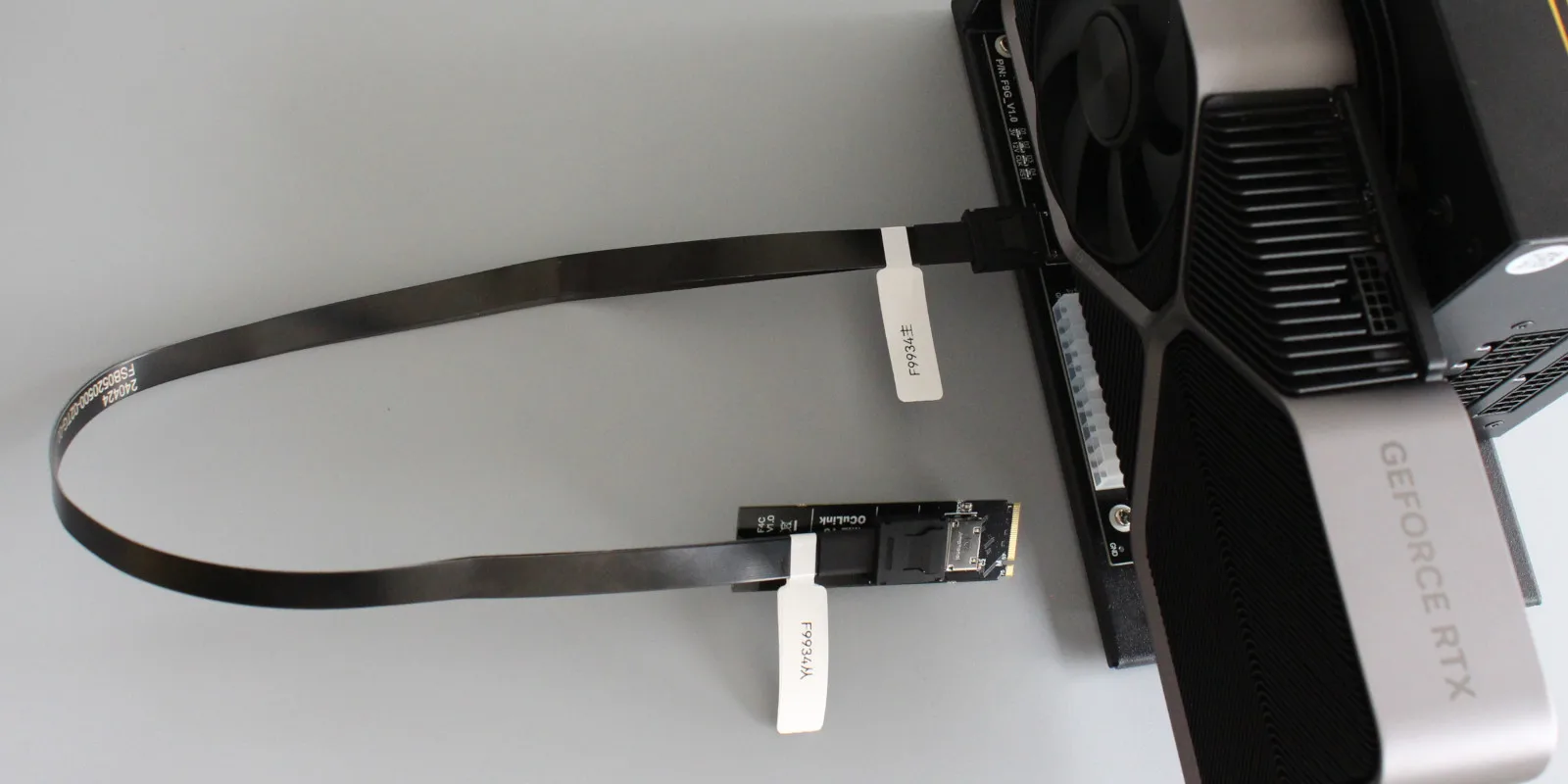

La Longitud del cable de este producto es la longitud de F9934. No incluye el PCB y el conector. Para la longitud del cable, consulte la figura a continuación.

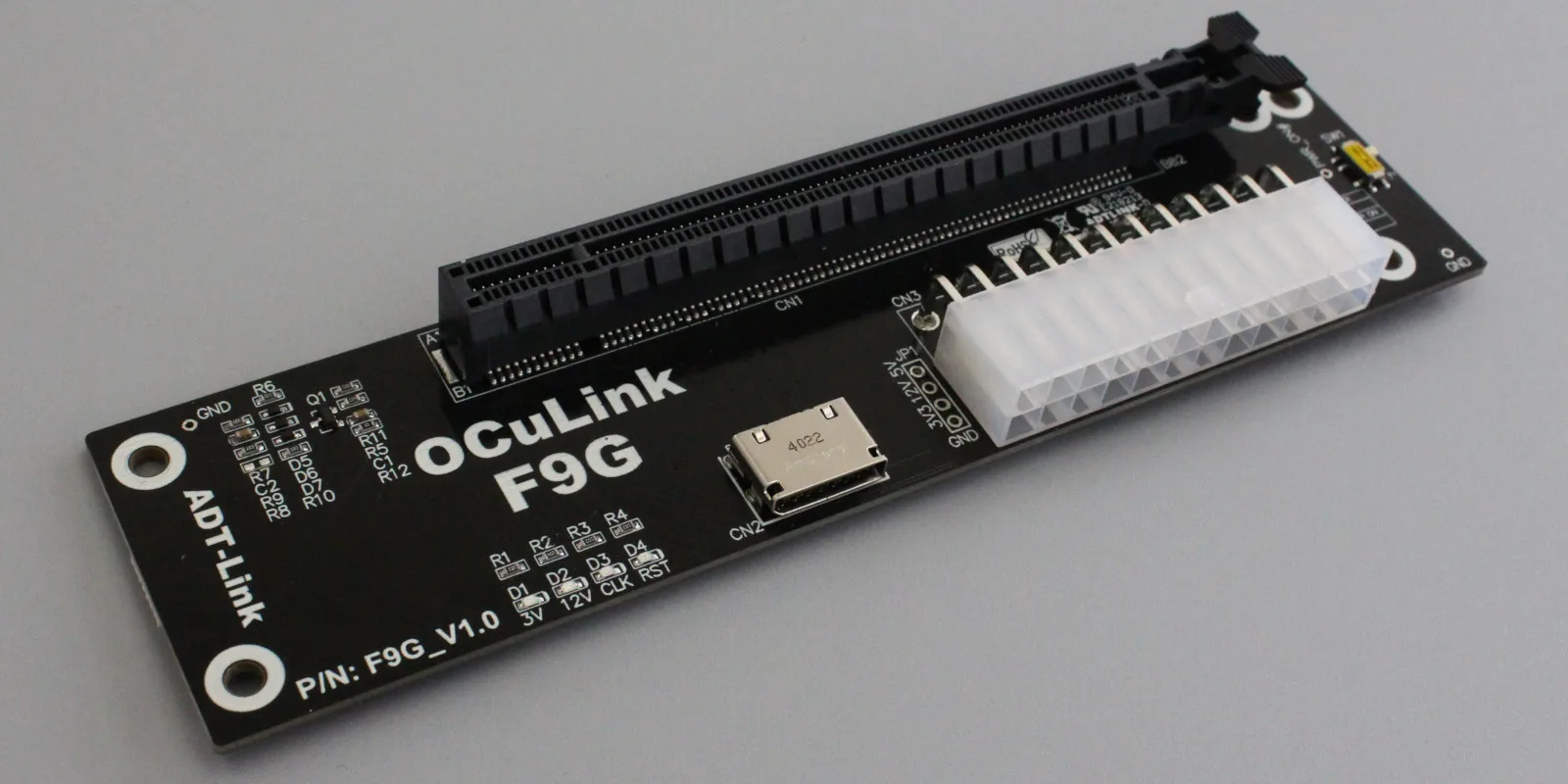

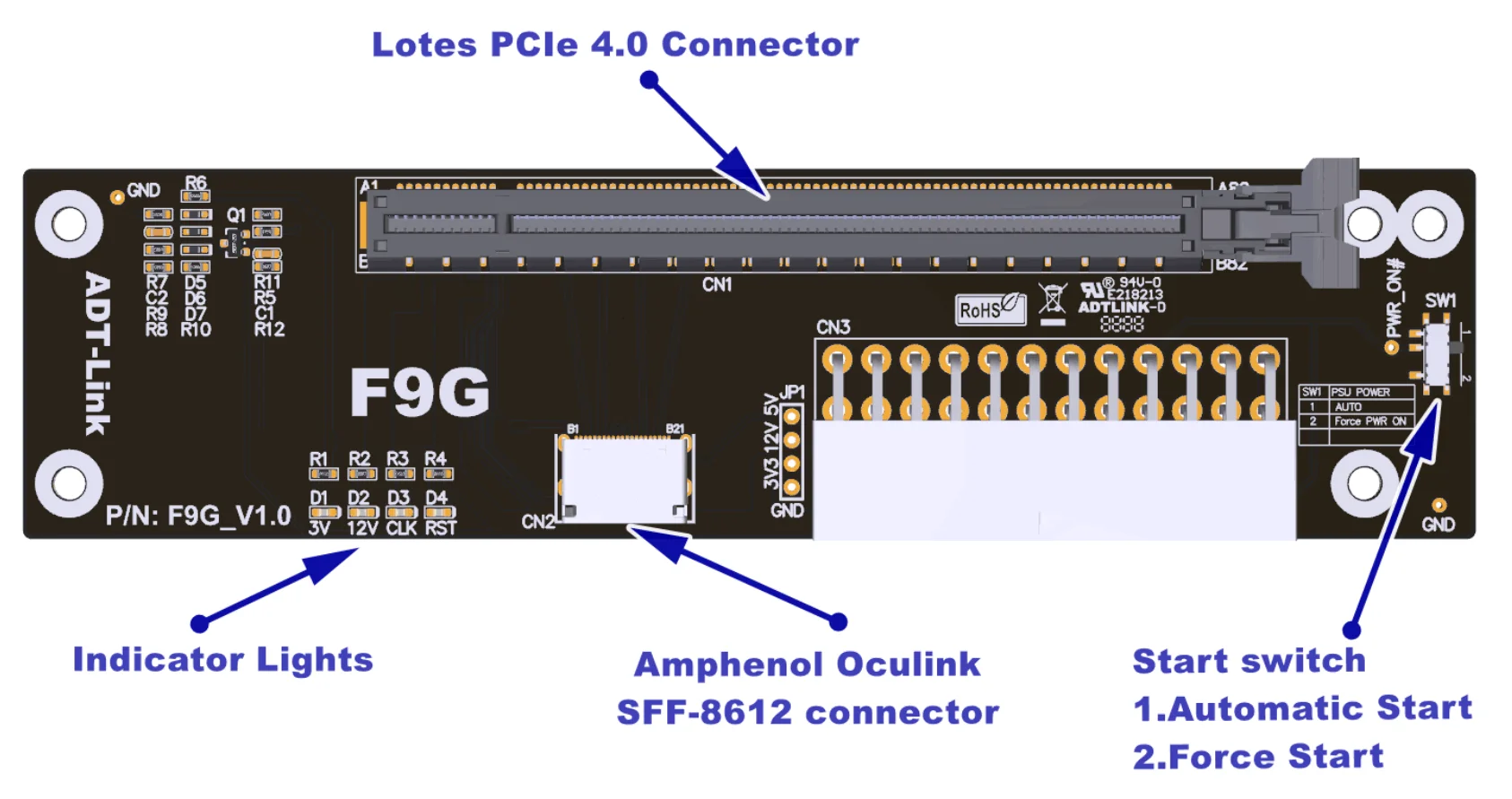

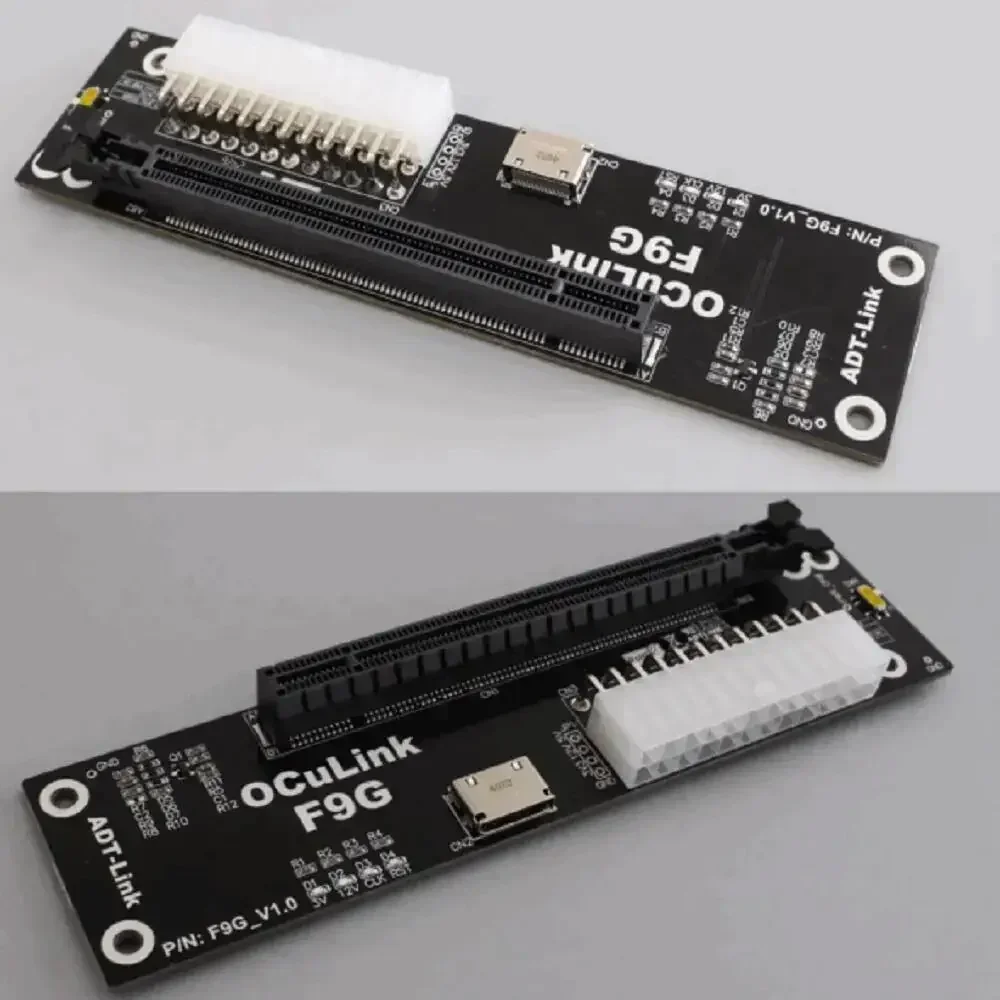

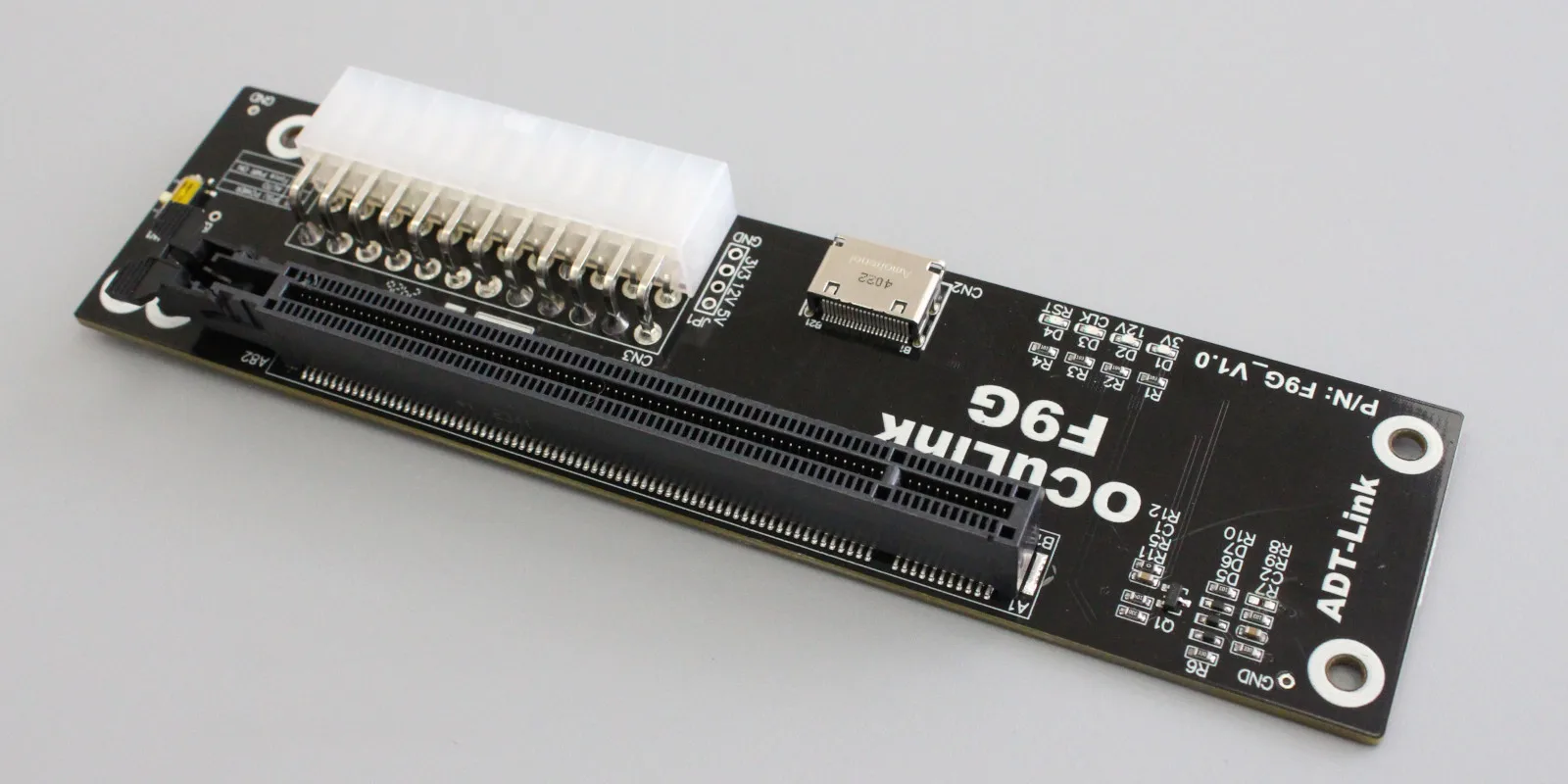

F9G:
F9934: (25/50cm)

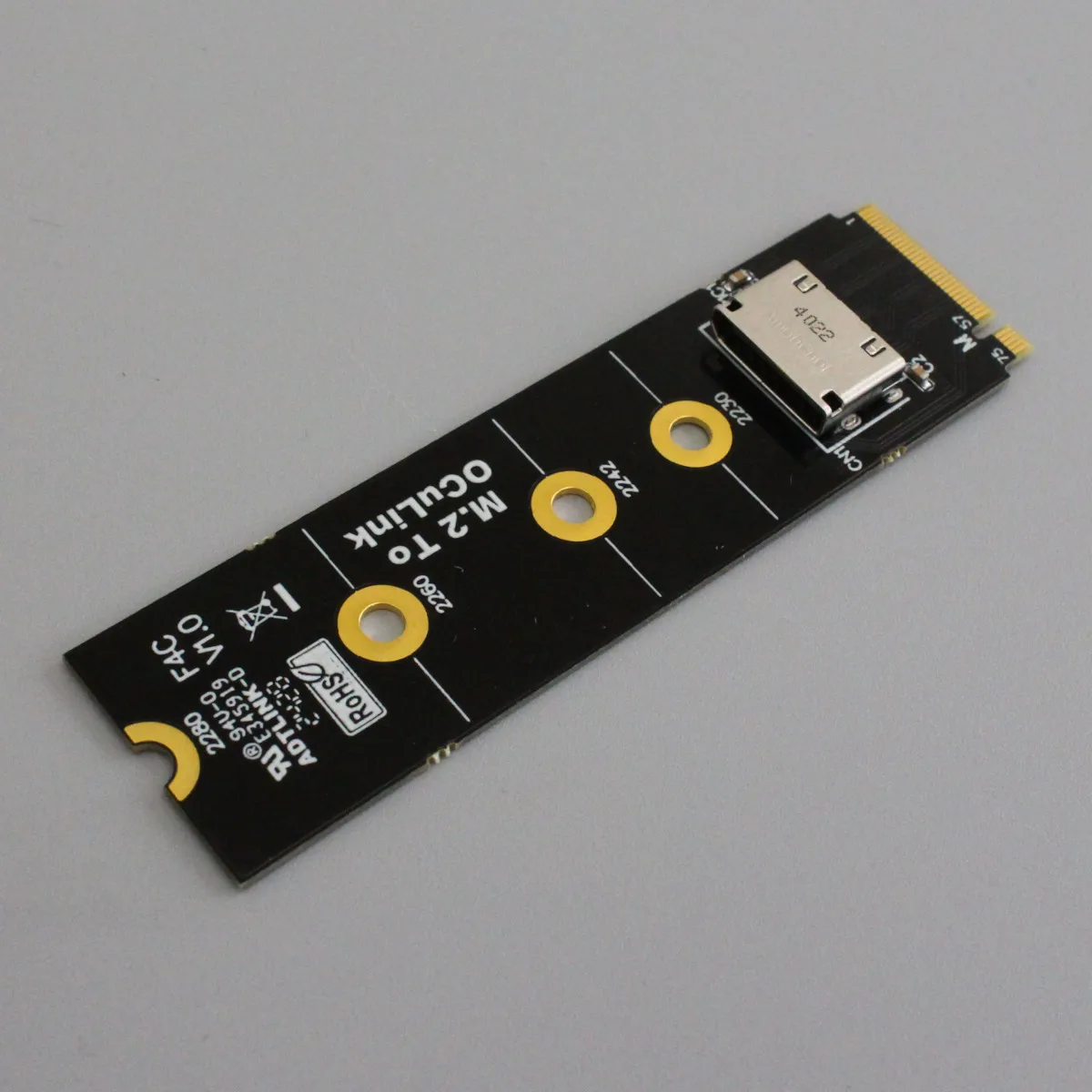

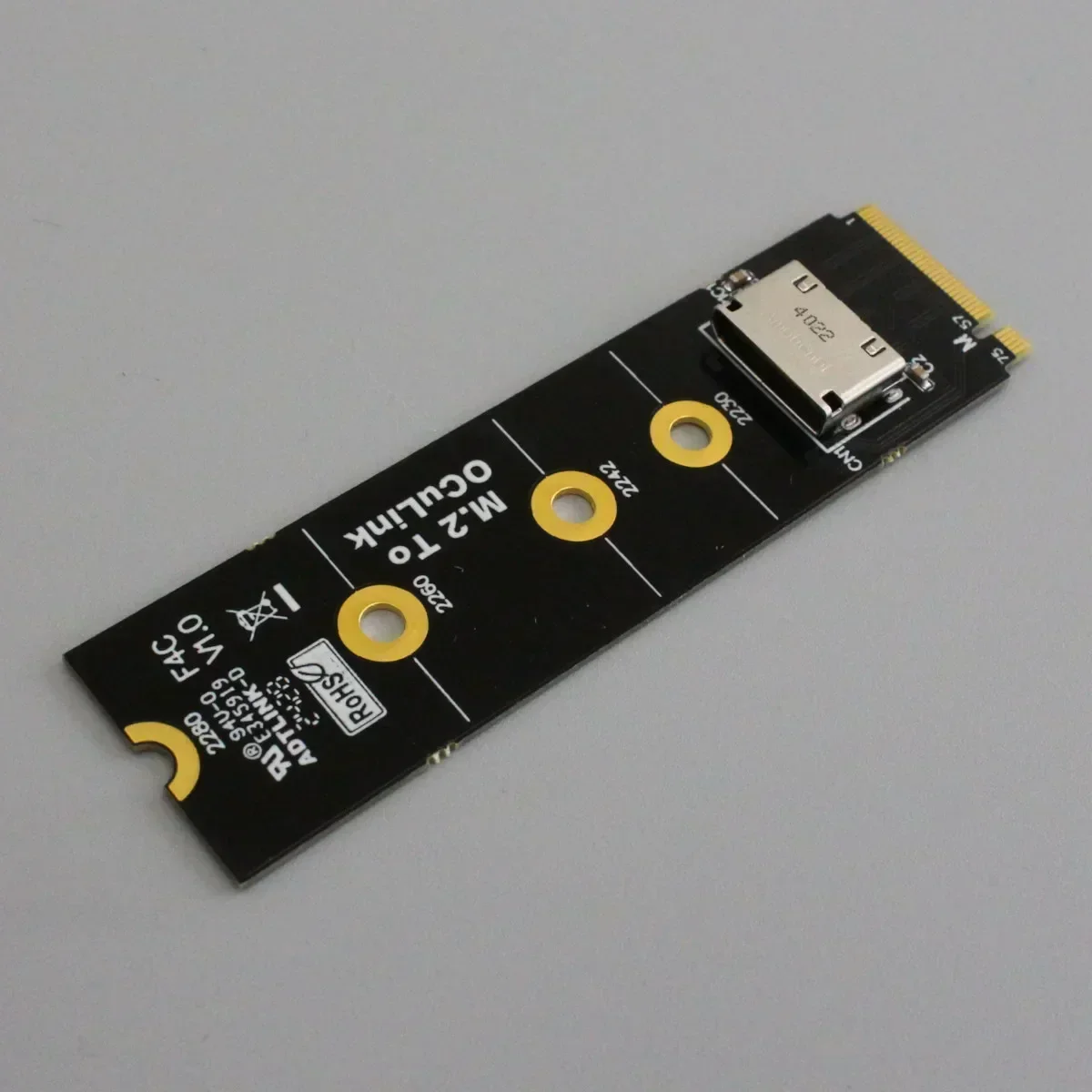

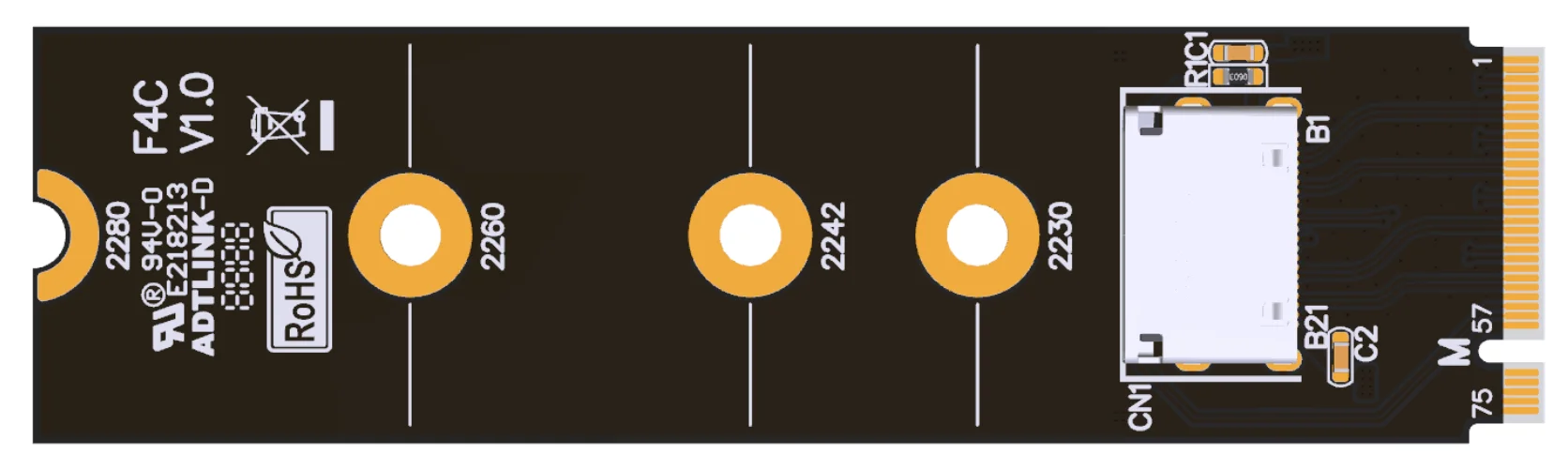

F4C:
1. Puede admitir la interfaz M.2 NVMe hasta 2280 de altura y se puede cortar según sea necesario
2. Usando el conector Amphenol Oculink 4,0, admite transmisión estable de velocidad completa PCIe
3. Material PCB certificado UL, dedo dorado chapado en oro 15 ", buena conductividad, puede reducir el problema de la pantalla azul causado por la oxidación y el aumento de la resistencia al óxido.

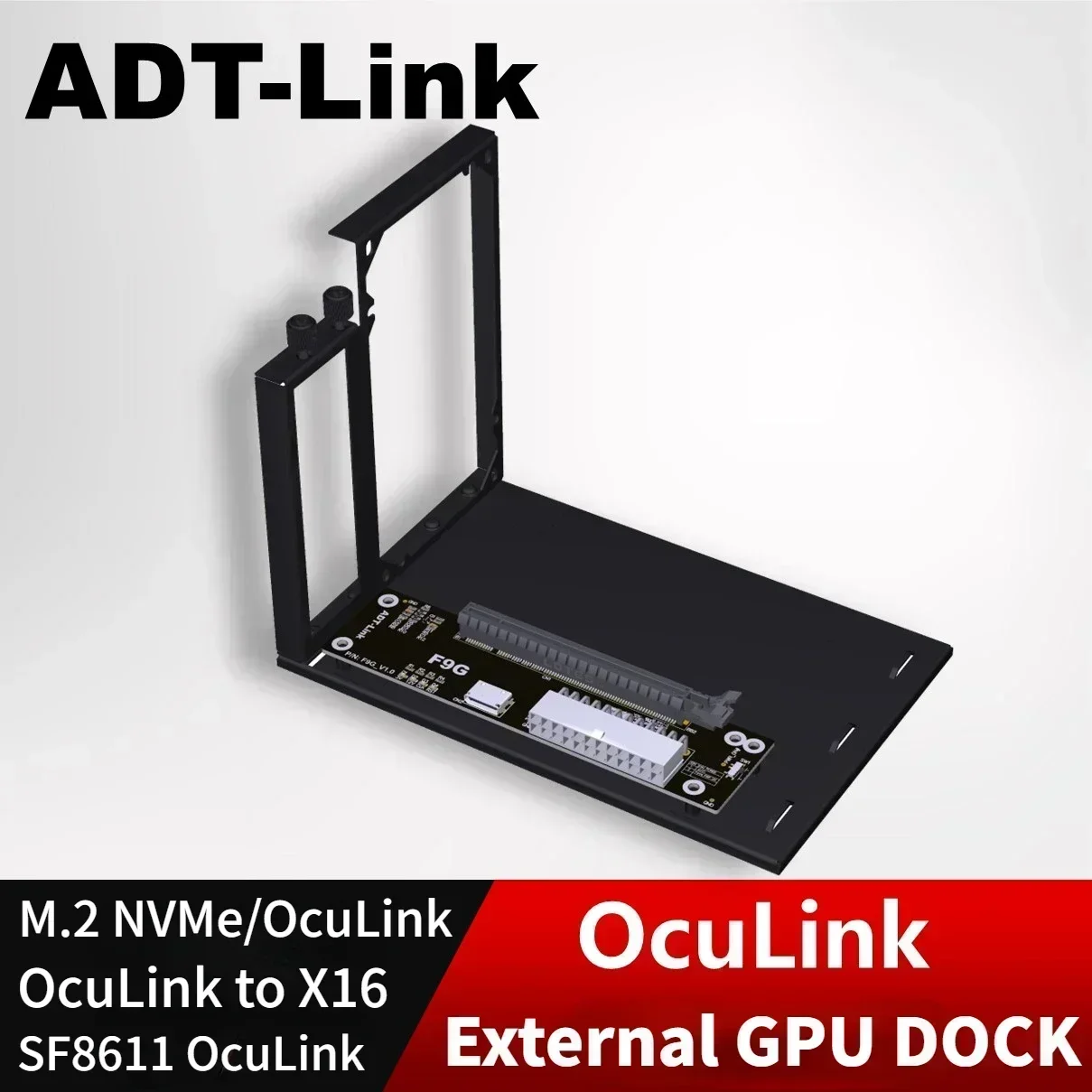

BK7:
Especificaciones del conector:
Soporte de aplicación de cable a placa
Diseño de tamaño pequeño: Conector de paso de 0,5mm
Excelente rendimiento SI: velocidades de señal de hasta PCIe4 16GT/s y SAS 4,0 24Gbps.
Soporta aplicaciones de impedancia de 85 ohmios, 100 ohmios está disponible bajo petición
Cumple con RoHS. Libre de halógenos disponible bajo petición
ADTF9G-BK7Serie Descripción del número de pieza:
ModelosDescripcionesAncho de bandaADT-F4CM.2 NVMe a Oculink para tarjeta gráfica externa para portátilPCIe 4,0x4ADT-F9GPara tarjeta gráfica externa portátilPCIe 4,0x4F9934Cable adaptador Oculink macho a macho dePCIe 4,0x4F9G-BK7-F9934Para tarjeta gráfica externa de portátil con soportePCIe 4,0x4Fotos:
Ventajas

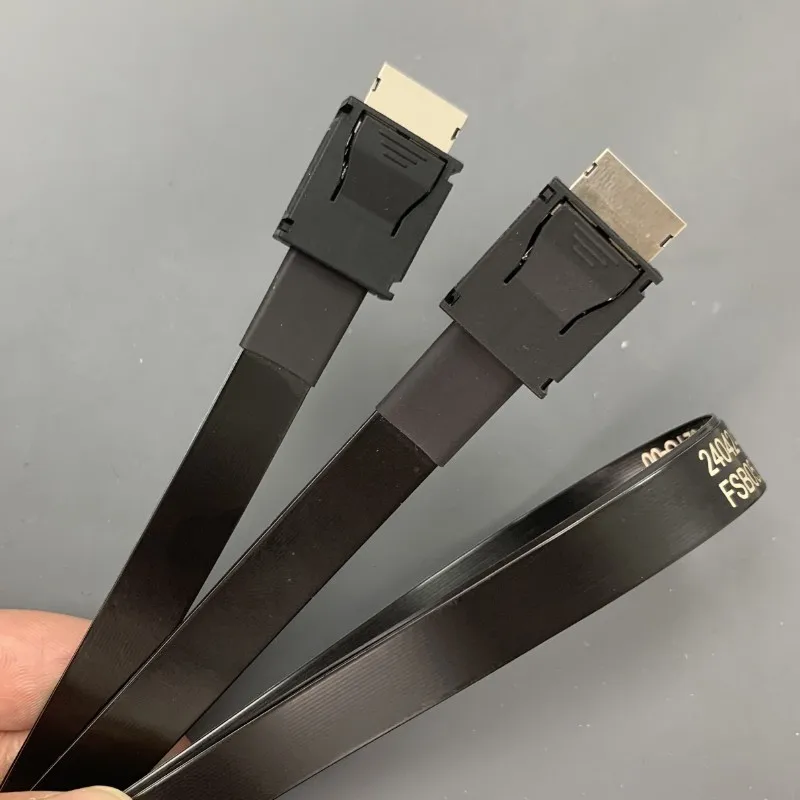

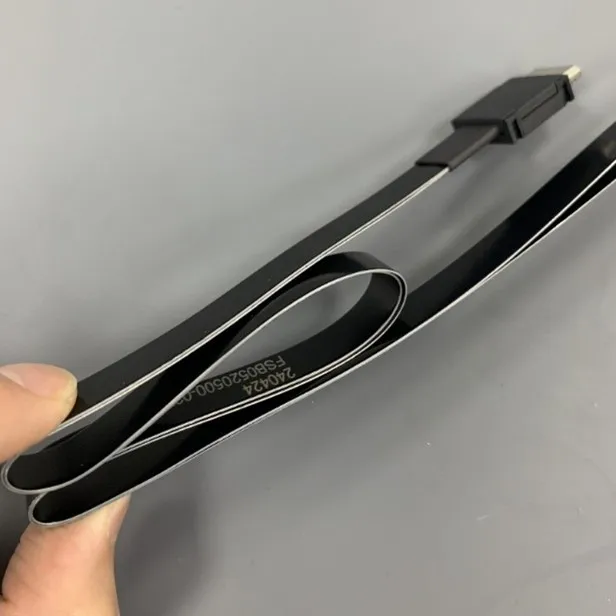

El cable es hermoso, delgado y suave, y el grosor de un solo cable es de solo 0,5mm, que se puede doblar a voluntad, resuelve perfectamente el problema del daño de la interfaz causado por el cable OCulink tradicional.

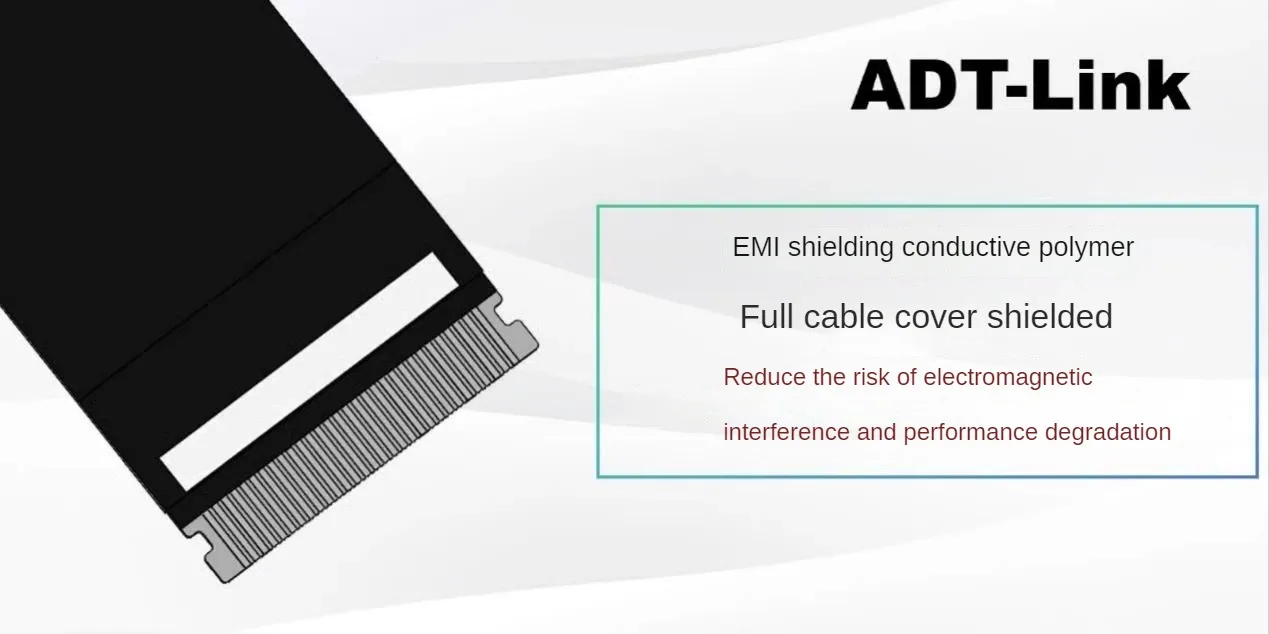

Diseño de cable plano, blindaje de cobertura total, nuevos materiales EMI, reduce las interferencias electromagnéticas y resuelve problemas de degradación del rendimiento.
Ventaja de compatibilidad: El F49CG puede ser compatible con la mayoría de los cables del mercado.
Ventajas de la interfaz: en comparación con la solución externa Lightning, la solución externa OcuLink tiene un mayor ancho de banda efectivo real y menos pérdida de rendimiento debido al canal PCIe. El F49CG es más portátil y fácil de almacenar debido a las ventajas de la base de vídeo extraíble en ambos extremos.
Ventajas del equipo: placa PCB certificada UL, dedo dorado chapado en oro 10μ, buena conductividad eléctrica, puede reducir la impedancia de oxidación causada por el aumento de la Pantalla azul de la muerte; el indicador del dispositivo es claro y claro, para que pueda ver el estado del equipo de la base de la tarjeta de vídeo de un vistazo
Datos de prueba:

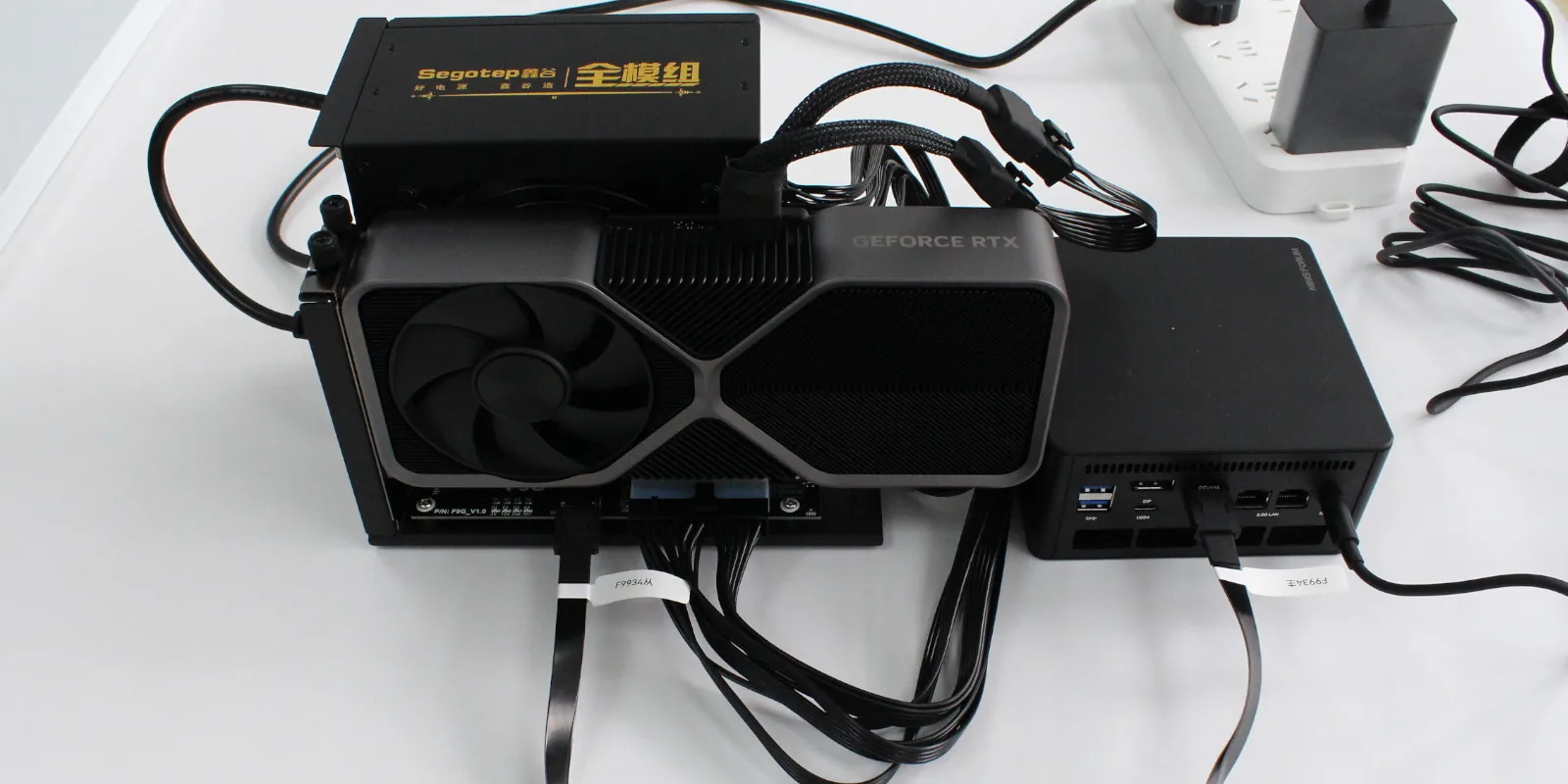

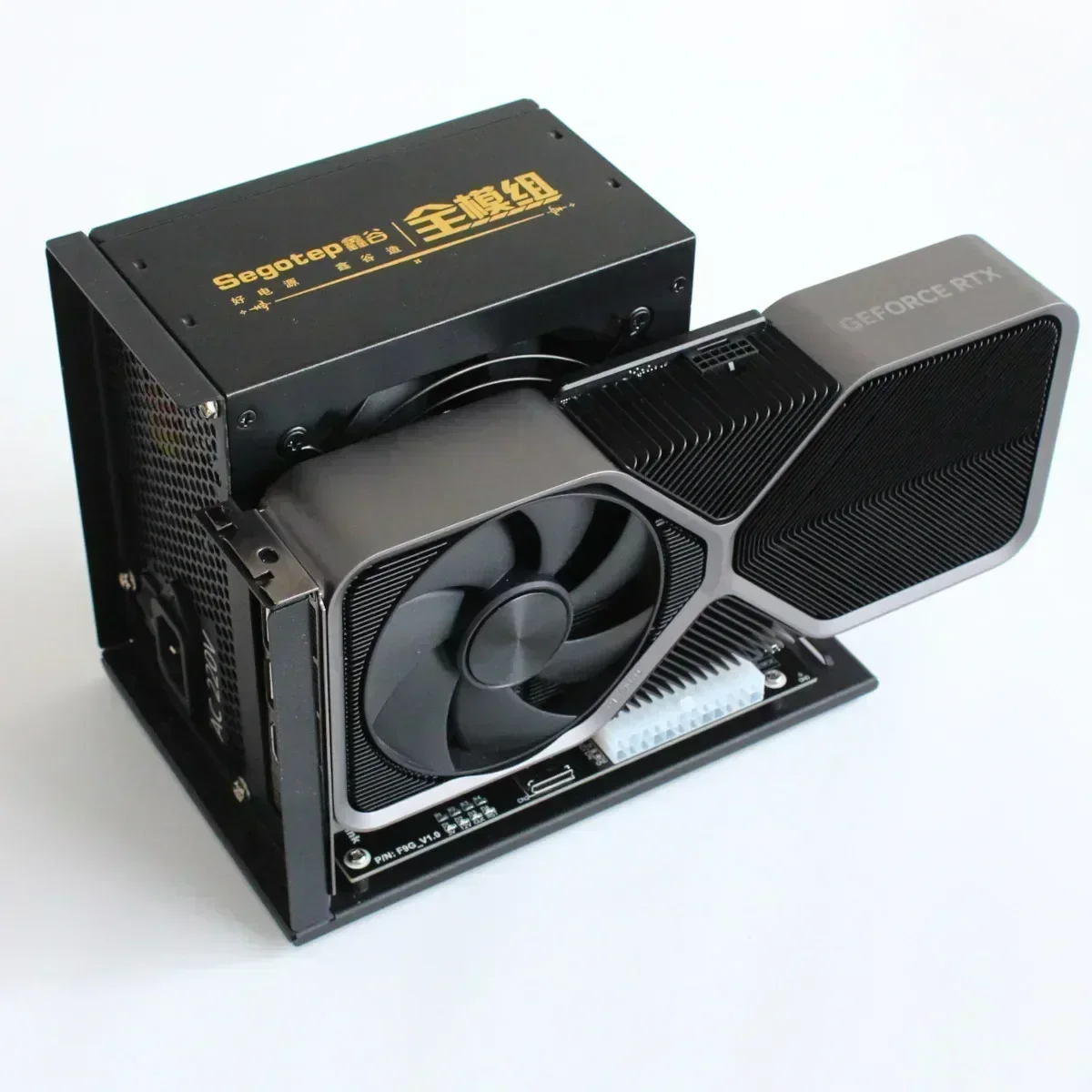

Plataforma de prueba: host pequeño Mingfan UM790XTX + F49CG + F9934 + 4070 + Xingu 850W fuente de alimentación
Resumen de problemas técnicos:
¿Cuáles son las opciones para la fuente de alimentación externa ADT F49CG?
Se admite la fuente de alimentación ATX estándar y la fuente de alimentación se selecciona de acuerdo con los requisitos de la tarjeta gráfica.
¿Cuál es el uso del interruptor en la base de vídeo?
Si el interruptor se gira a 1, se inicia automáticamente y se puede seguir. El dial 2 está obligado a iniciarse, encienda directamente la base de la tarjeta de video, por lo que existe un cierto riesgo, el dial 1 puede iniciarse automáticamente.
¿Qué pasa con la luz indicadora del dispositivo?
La luz D1 indica la detección del cable. Algunos cables pueden hacer que la luz D1 se apague, lo que no afecta el uso normal de la base de la tarjeta de vídeo. El indicador D2 indica el estado de la fuente de alimentación de la base de la tarjeta gráfica. Si el indicador está encendido, indica que la base de la tarjeta gráfica está en el estado inicial. Es posible que la luz D3 no esté encendida cuando se usan algunas tarjetas gráficas AMD. Si está apagado, el uso normal de la base de la tarjeta gráfica no se verá afectado. La luz D4 normalmente está apagada y parpadea solo cuando se enciende y apaga.

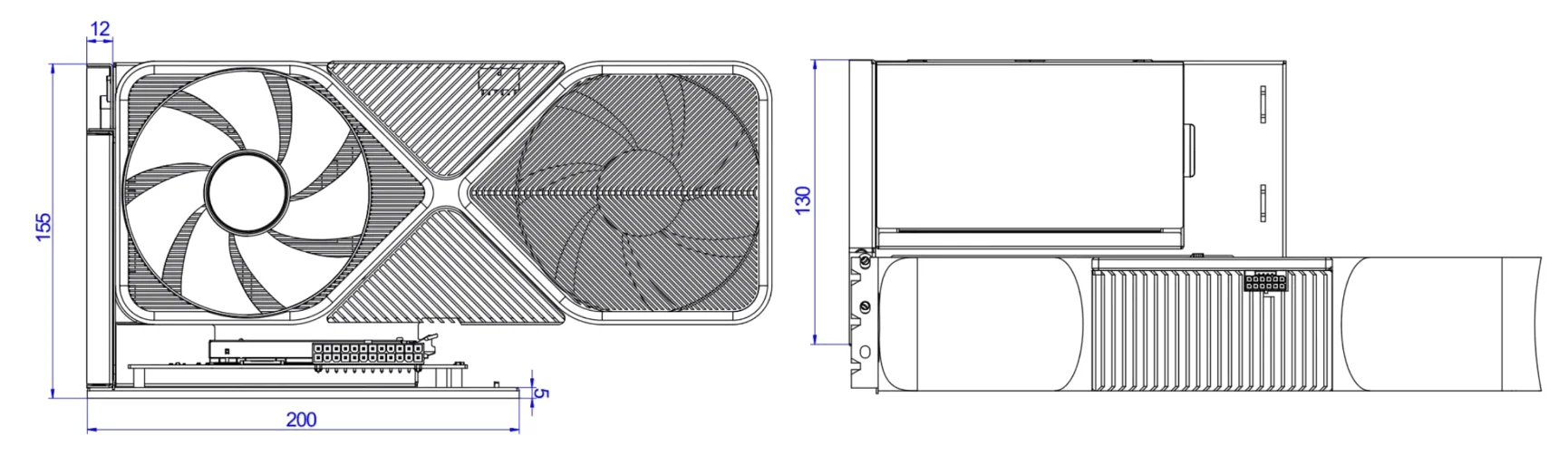

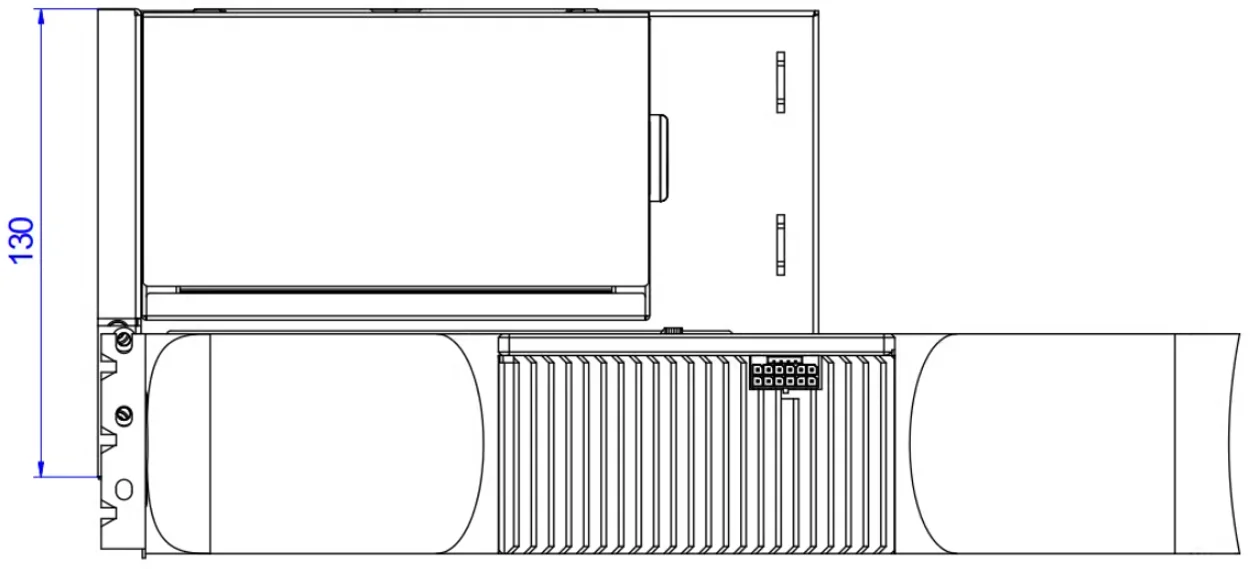

¿Tamaño del producto?
