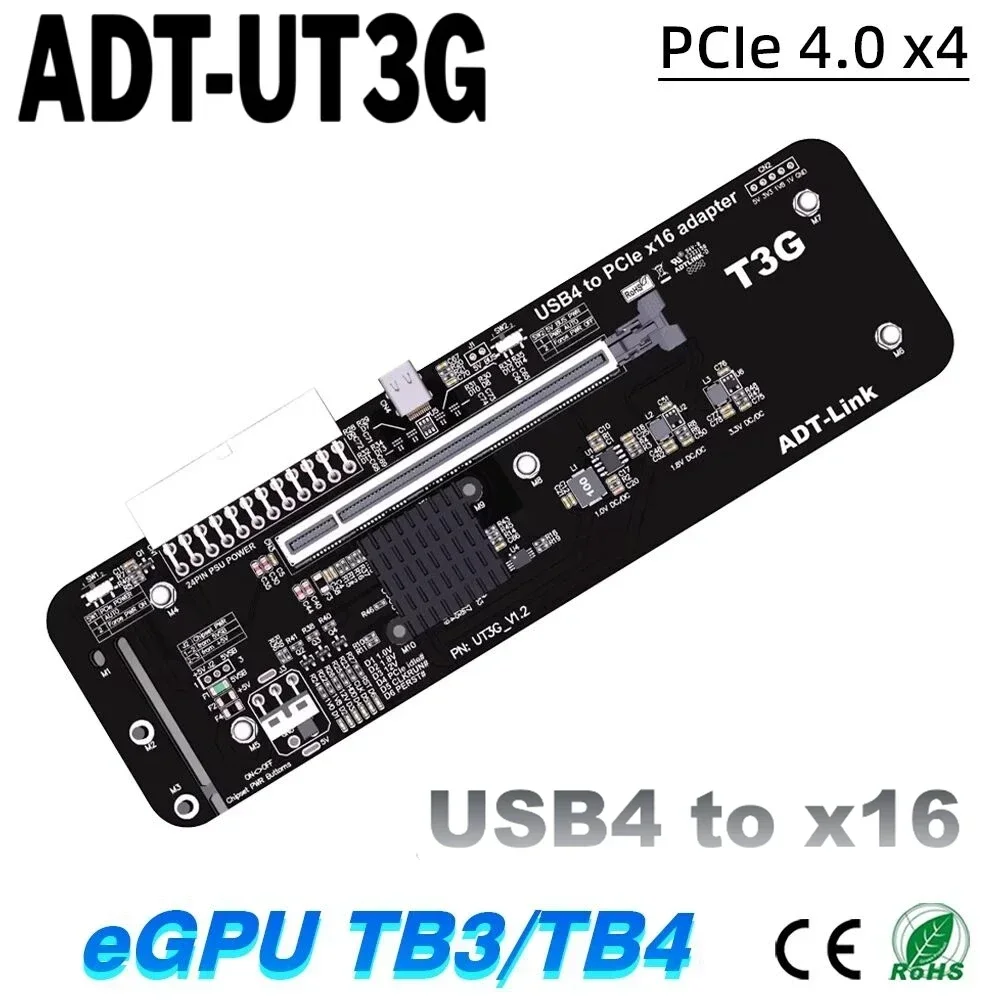

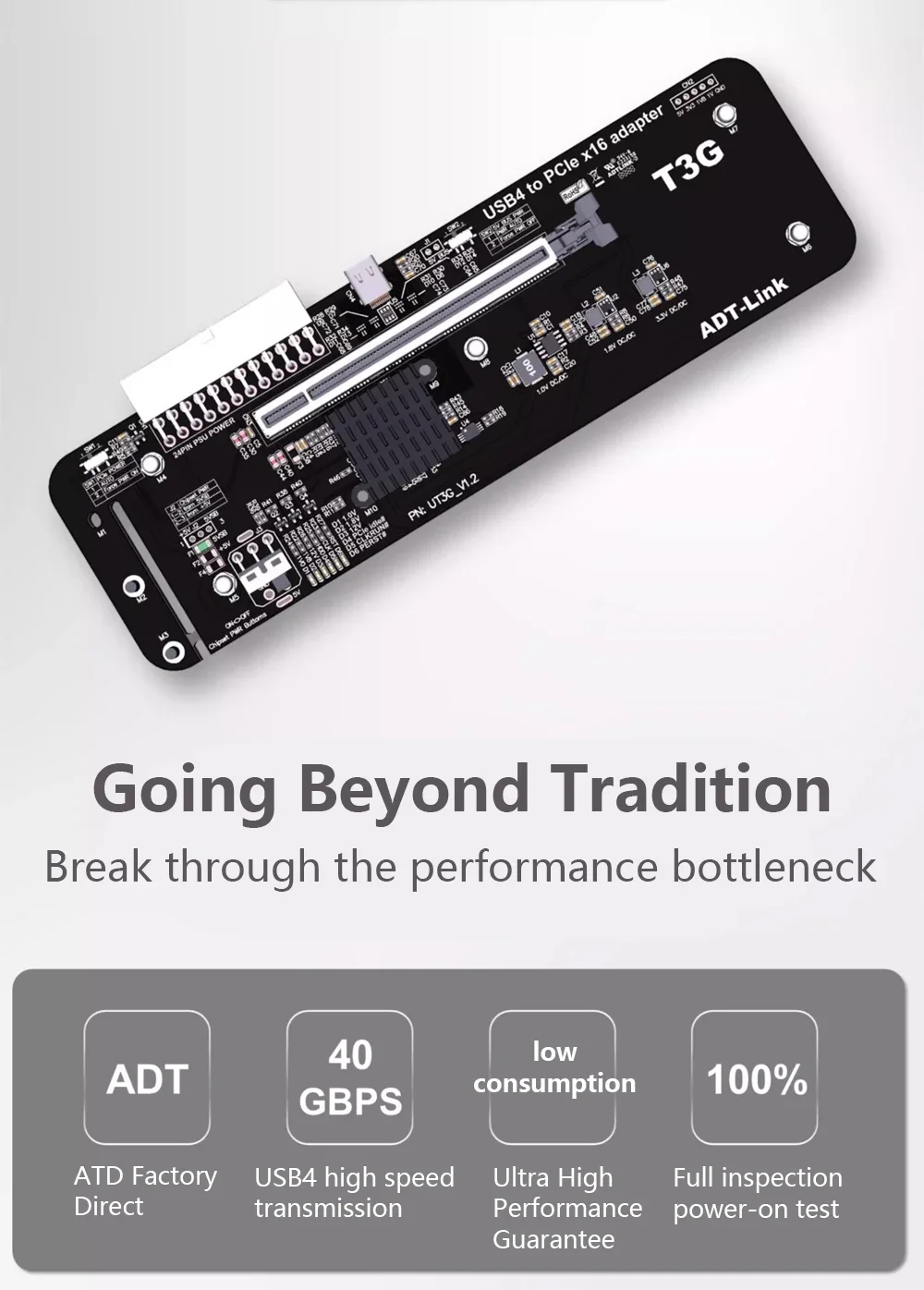

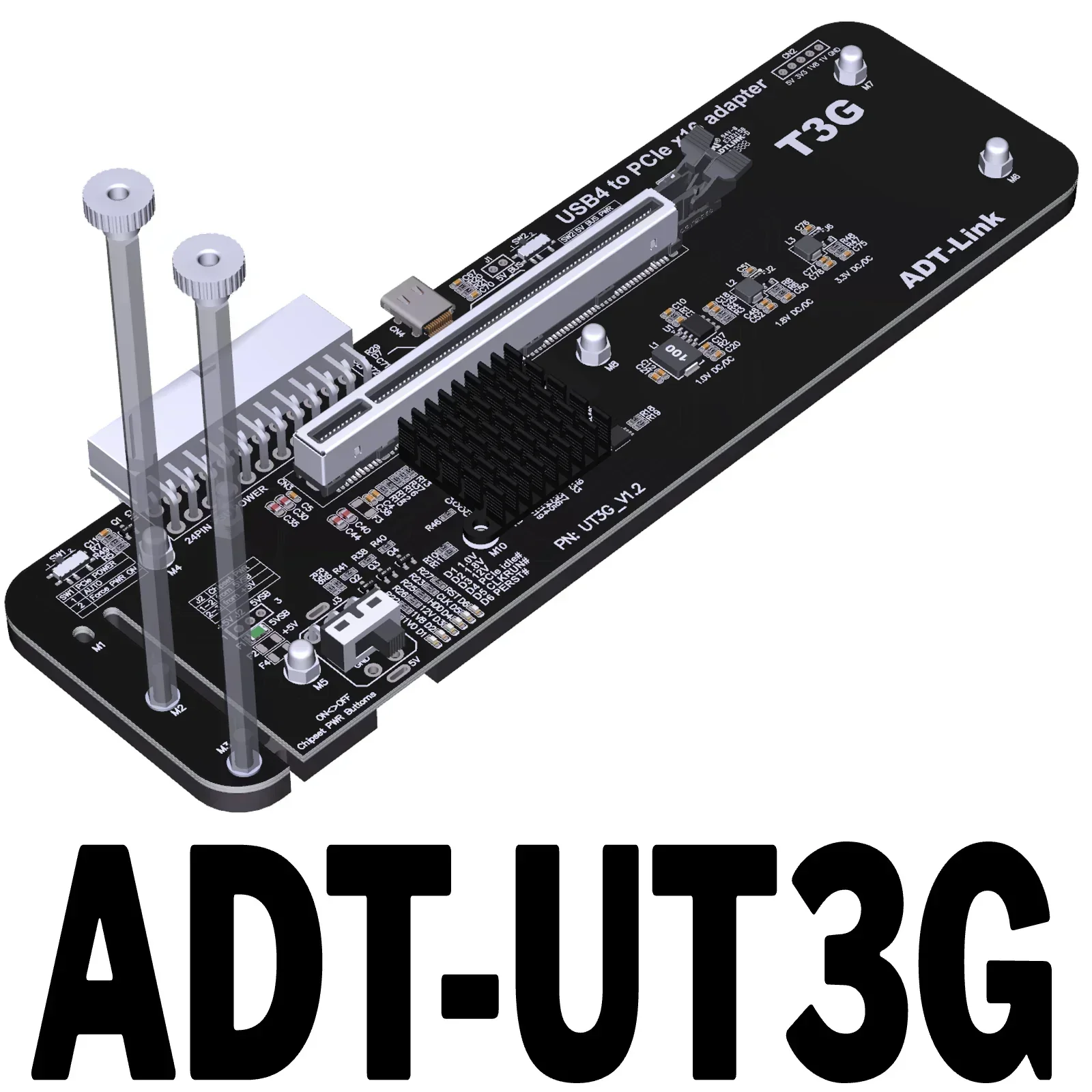

Adaptador ADT-Link USB4 a PCIe x16 eGPU
Nombre de la marca: ADT-Link

Nombre del producto Adaptador USB4 a PCIe x16 eGPU

Modelo de producto: UT3G

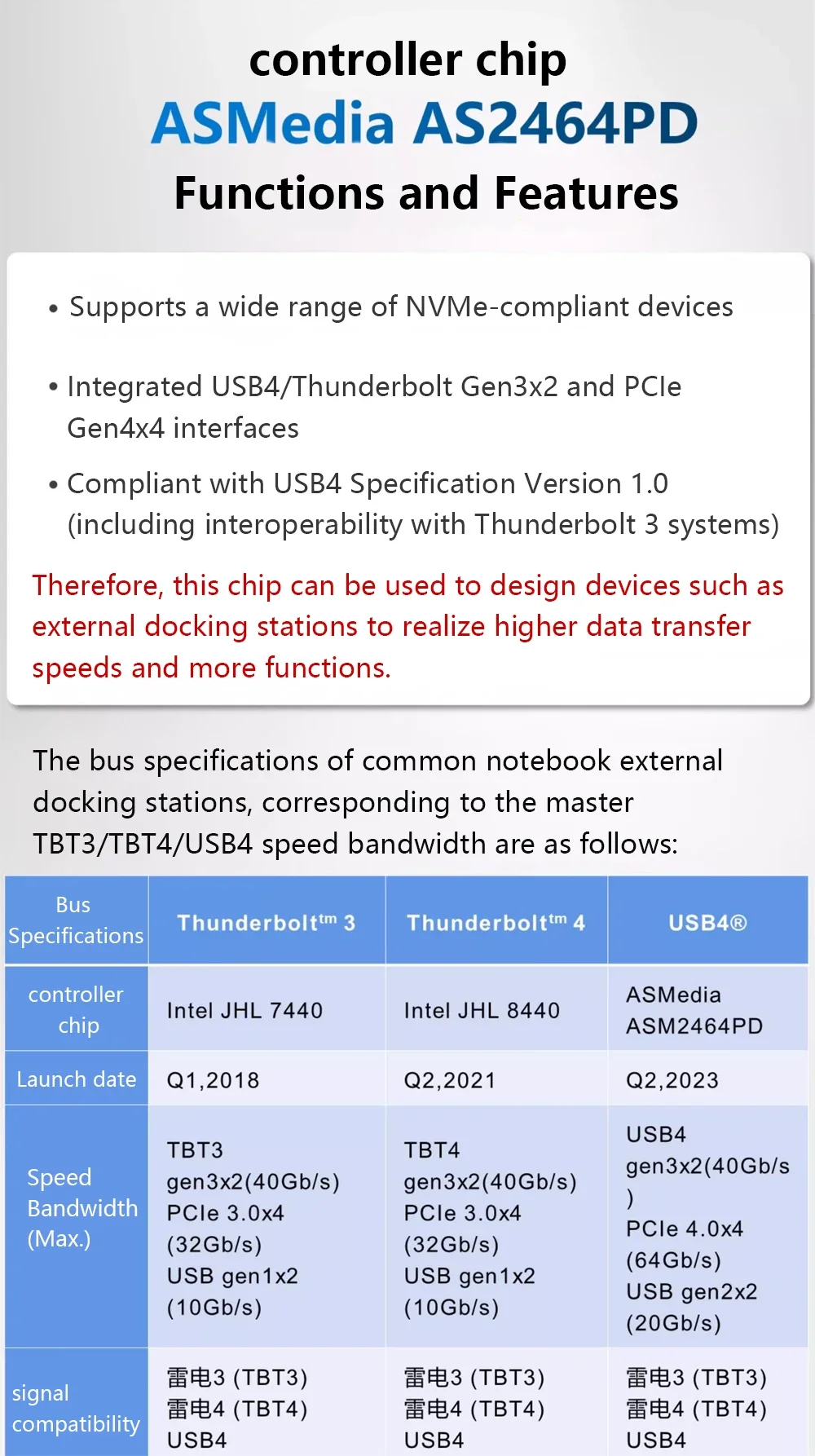

Transferencia Velocidad: Gen4 x2 , 40G/BPS (máx.)

Aplicación: eGPU para NUC / ITX / STX / Notebook PC

Interfaz: Compatible con interfaz TB3/TB4/USB4, no es compatible con interfaz USB

Instrucciones de alimentación: prepara la fuente de alimentación de acuerdo con la potencia de la tarjeta gráfica.

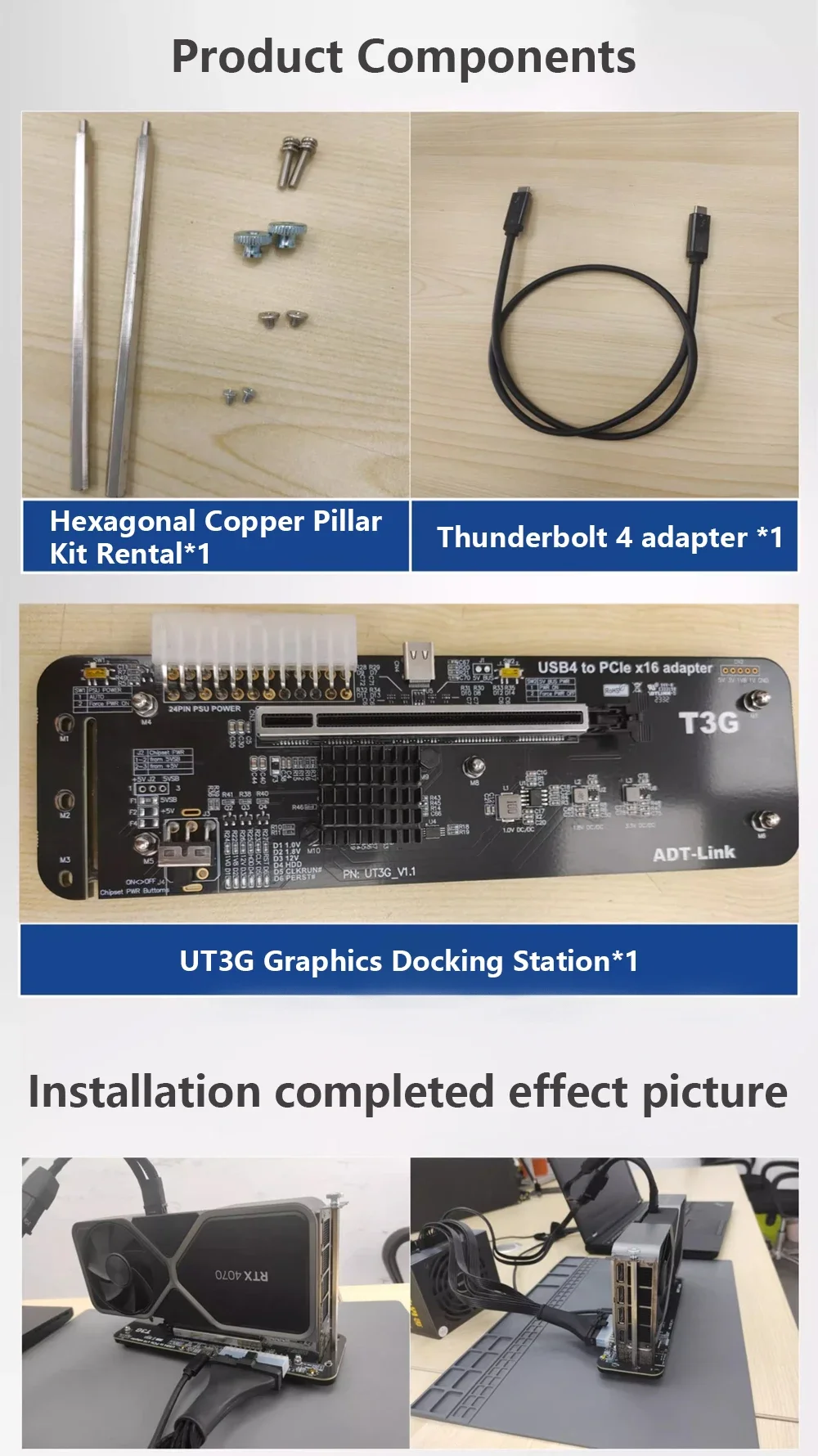

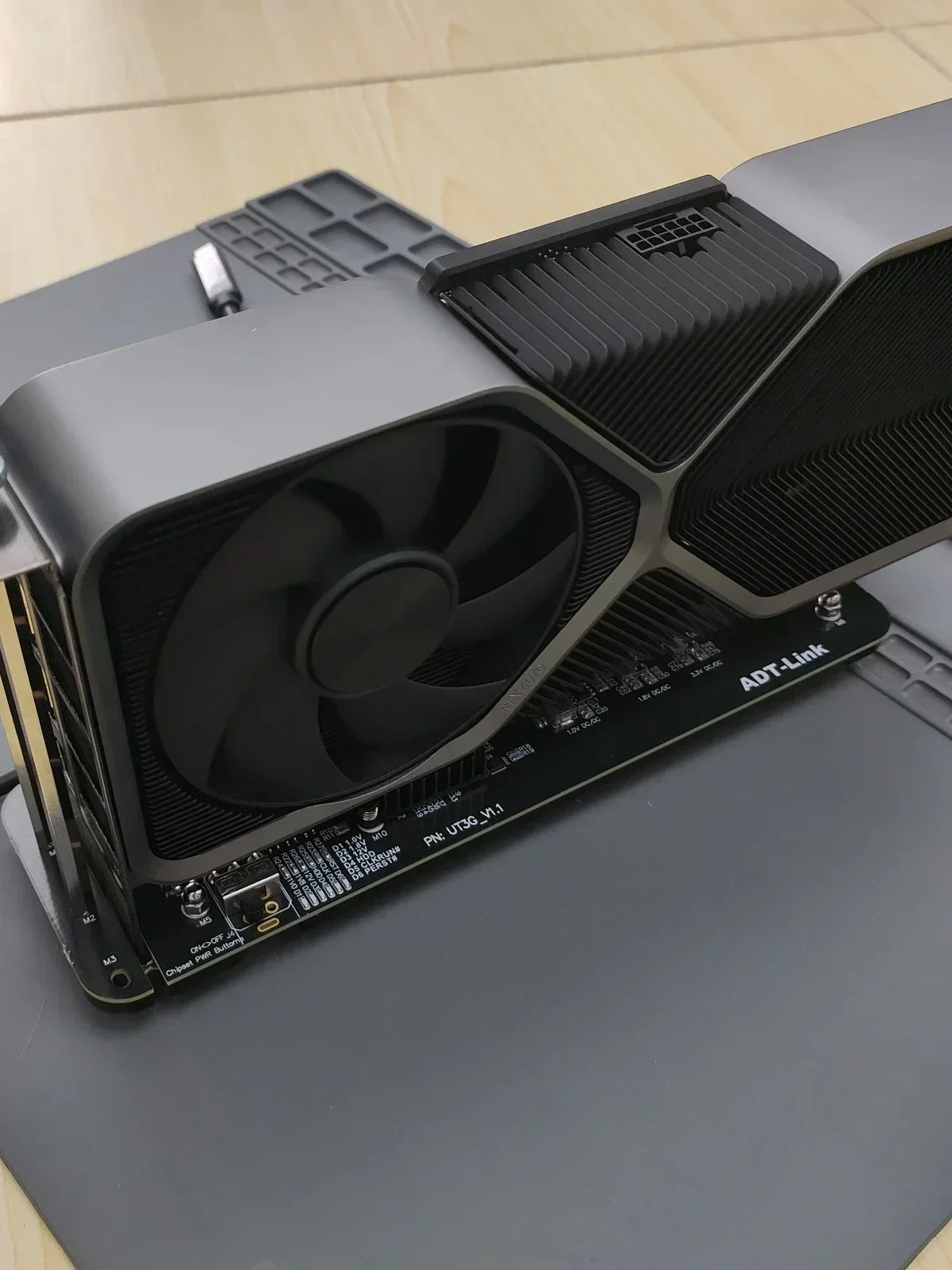

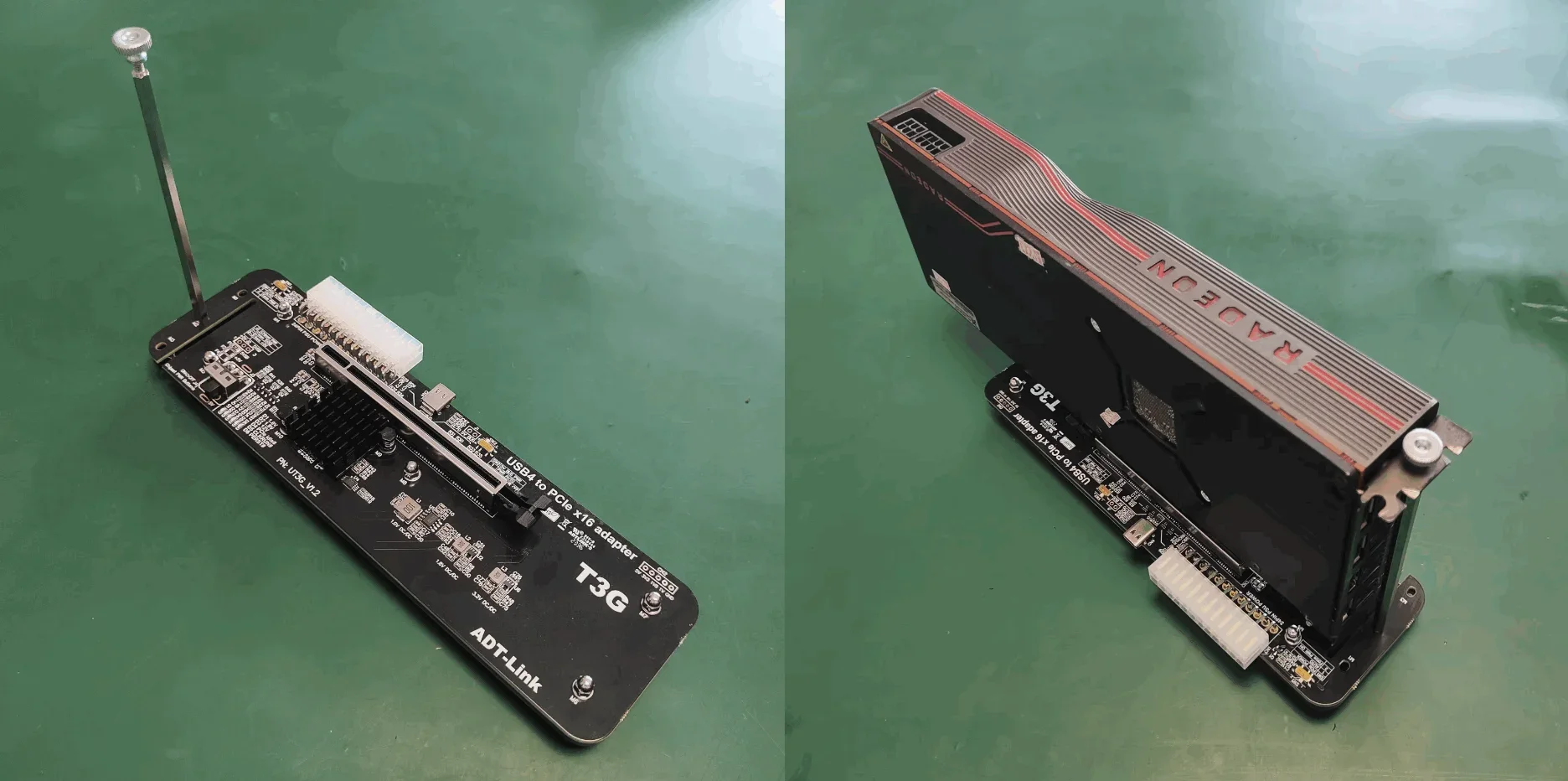

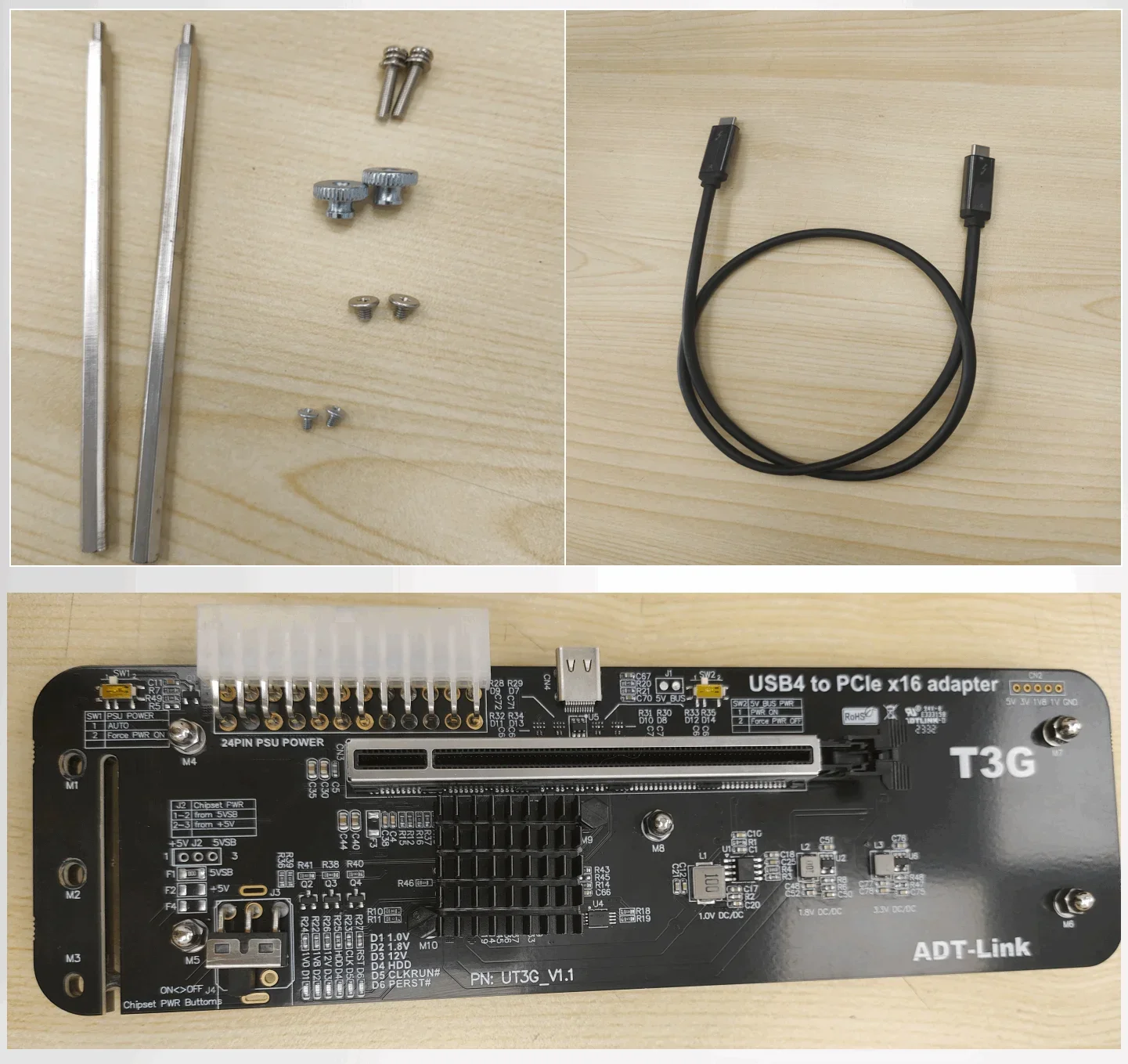

Fotos de productos y accesorios:

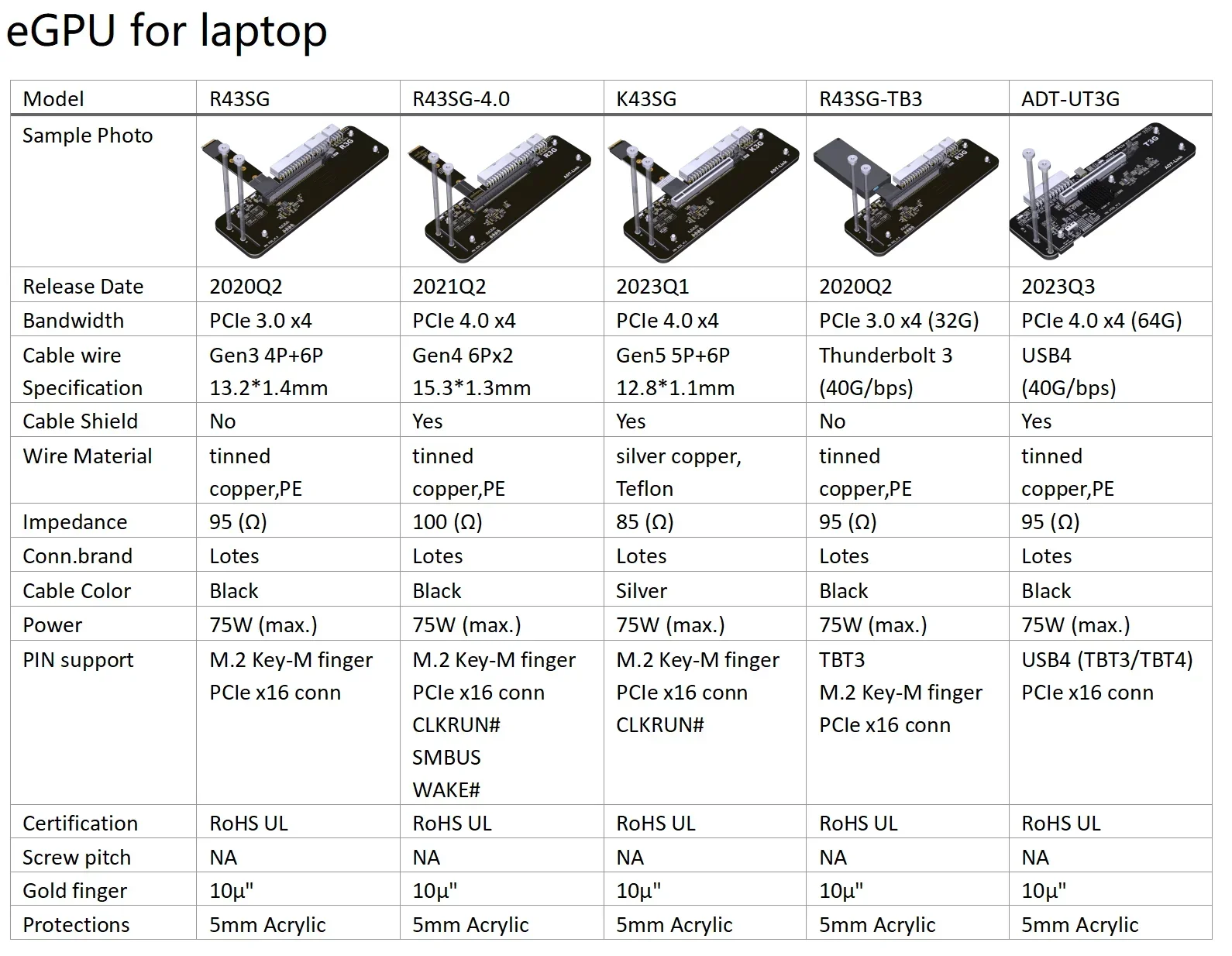

Descripción del número de pieza de la serie ADT eGPU: Número de pieza Descripción R23SG Conector PCIe X4 EDGE a PCIe x16 R43SG Borde M.2 NVMeA conector PCIe x16 K43SG Borde M.2 NVMeA conector PCIe x16 UT3G USB4 a Conector PCIe x16 R43SG-TB3 Borde M.2 NVMeAl conector PCIe x16. Añadir adaptador TB3 a M.2 NVMe R43SG-TU El Cable de placa hija M.2 NVMe Edge se convierte en conector PCIe x16 R53SG M.2 WiFi. bordeA conector PCIe x16 R63SG Borde mPCIeA conector PCIe x16

Preguntas y respuestasP1: ¿Cuáles son los portátiles compatibles con ADT UT3G? ¿Qué métodos se pueden utilizar normalmente?

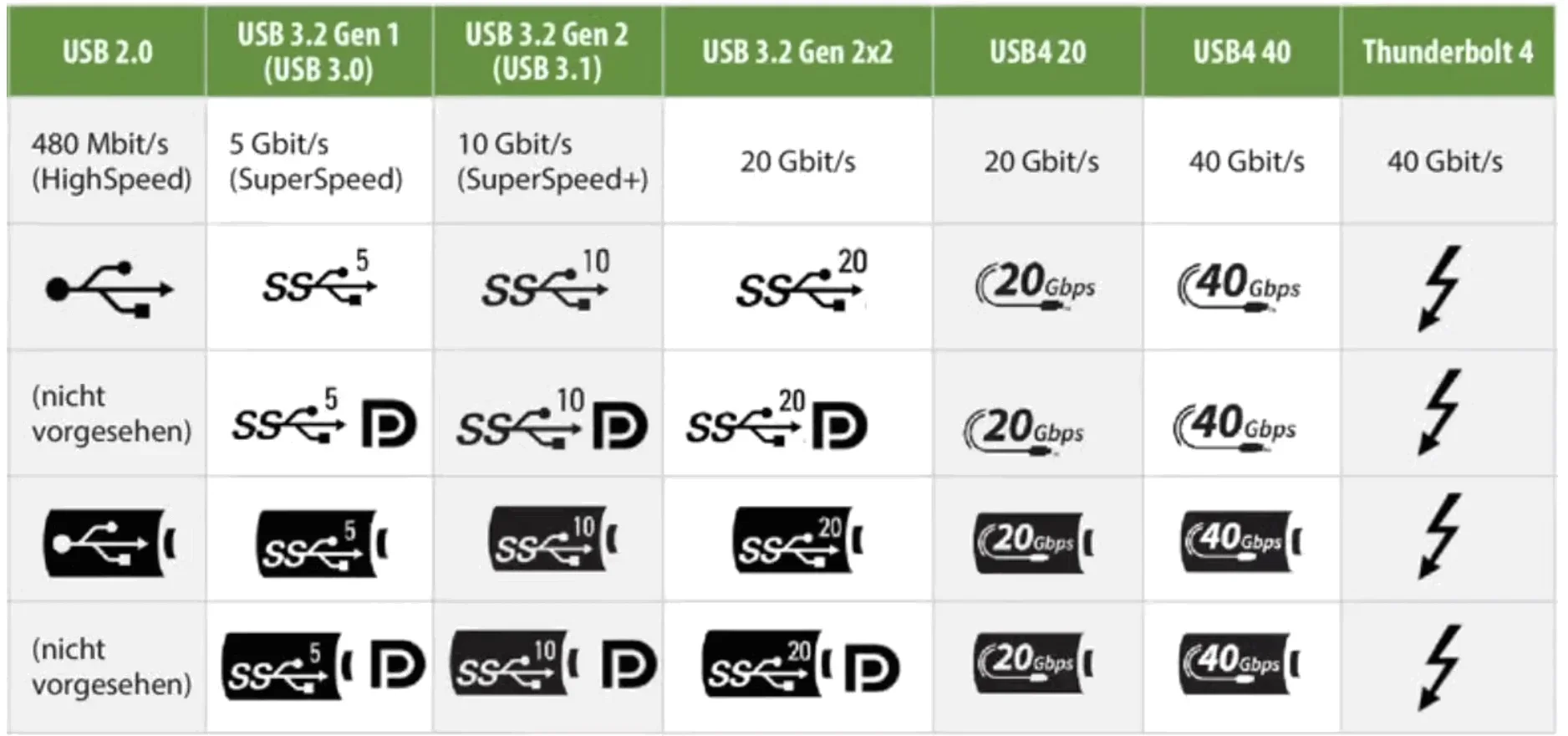

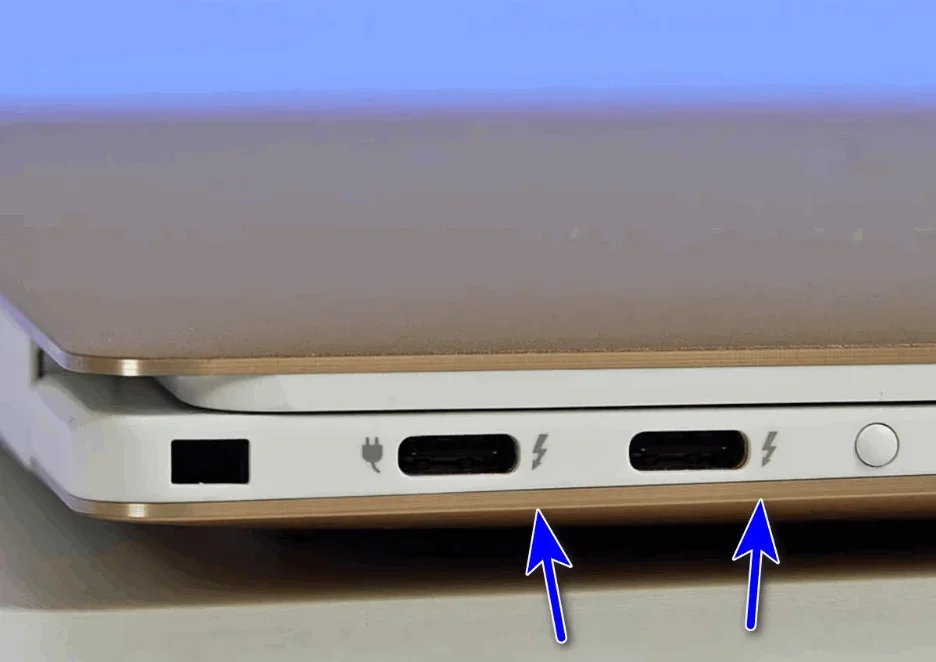

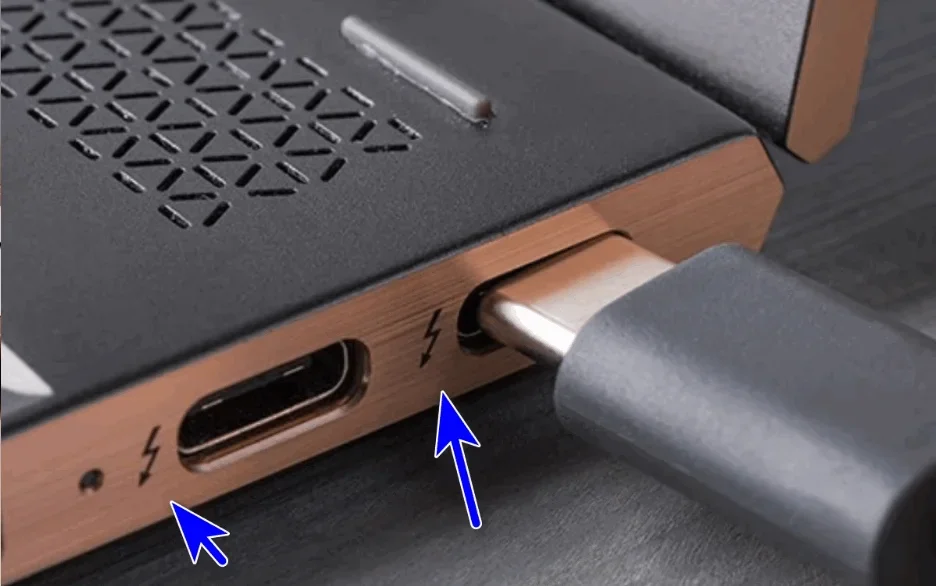

Los portátiles deben tener una interfaz Thunderbolt 3 o Thunderbolt 4 o USB4. InterfazPara ser instalado y utilizado.No es compatible con interfaz USB2.0, interfaz USB3.0, interfaz USB3.1, interfaz USB3.2

P2: ¿Qué portátiles son compatibles con el uso de la marca? ¿Cómo elegir una fuente de alimentación?
Para la fuente de alimentación, elija una marca de fuente de alimentación de alta calidad que cumpla con los requisitos de alimentación de la tarjeta gráfica.

Modelo de tarjeta gráfica

Fuente de alimentación recomendada

GTX1050, RTX3050 o inferior

≥300W

GTX1060/70,RTX2060/70,RTX3060/70Etc.

≥450W

GTX1080/RTX2080/RTX3080/RTX4080 o superior

≥600W

RX5500,RX6500O LOwer

≥300W

RX5600/700,RX6600/700Etc.

≥450W

RX6800/RX7900o superior

≥600W

P3: ¿Qué sistemas operativos admite ADT UT3G?
Compatible con Windows 10, Windows 11, Linux y Mac Os
Nota: Mac OS solo admite tarjetas gráficas de la serie AMD
P4: ¿ADT UT3G admite el intercambio en caliente?
El cable de datos Thunderbolt admite intercambio en caliente (no enchufe ni desenchufe el cable de datos Thunderbolt mientras un programa o juego se está ejecutando, ya que puede causar un bloqueo)
Nota: No enchufe ni desenchufe cuando la estación de acoplamiento esté encendida (hay 3 luces verdes encendidas).
P5: Problemas de compatibilidad del sistema ADT UT3G
Windows 10/11 Home Edition tiene buena compatibilidad. Si hay problemas de compatibilidad con algunos sistemas de edición profesional o empresarial, se recomienda reinstalar el sistema o actualizar el controlador Thunderbolt. Por favor, vaya al sitio web oficial de su ordenador portátil para descargar la última versión e instálela.
Instale la última versión del controlador para su tarjeta gráfica. Vaya al sitio web oficial de su tarjeta gráfica para descargarla e instalarla.
Algunos portátiles Lenovo deben actualizar el BIOS y el microcódigo Thunderbolt antes de que se puedan usar normalmente. Siga las instrucciones en el sitio web oficial del portátil.

P6: Problema de la fuente de alimentación del cable de iluminación ADT UT3G
Solo transferencia de datos, no puede cargar el portátil

P8: Restricciones de uso de pantalla interna para tarjetas gráficas externas
Pantalla interna: use la propia pantalla del portátil; pantalla externa: monitor externo;
Rendimiento de la tarjeta gráfica externa: el rendimiento de la pantalla interna es de aproximadamente 60% y el rendimiento de la pantalla externa es de aproximadamente 80%;Selección de tarjeta gráfica: Se recomienda que las tarjetas gráficas NVIDIA después de la serie 30, o las tarjetas gráficas AMD después del RX5700 tengan una mejor compatibilidad;Selección de portátiles: los portátiles con gráficos independientes incorporados tienen una mejor compatibilidad.

P8: Restricciones de uso de pantalla interna para tarjetas gráficas externas
Pantalla interna: use la propia pantalla del portátil; pantalla externa: monitor externo;
Rendimiento de la tarjeta gráfica externa: el rendimiento de la pantalla interna es de aproximadamente 60% y el rendimiento de la pantalla externa es de aproximadamente 80%;
Selección de tarjeta gráfica: Se recomienda que las tarjetas gráficas NVIDIA después de la serie 30, o las tarjetas gráficas AMD después del RX5700 tengan una mejor compatibilidad;
Selección de portátiles: los portátiles con gráficos independientes incorporados tienen una mejor compatibilidad.
Instrucciones de instalación,

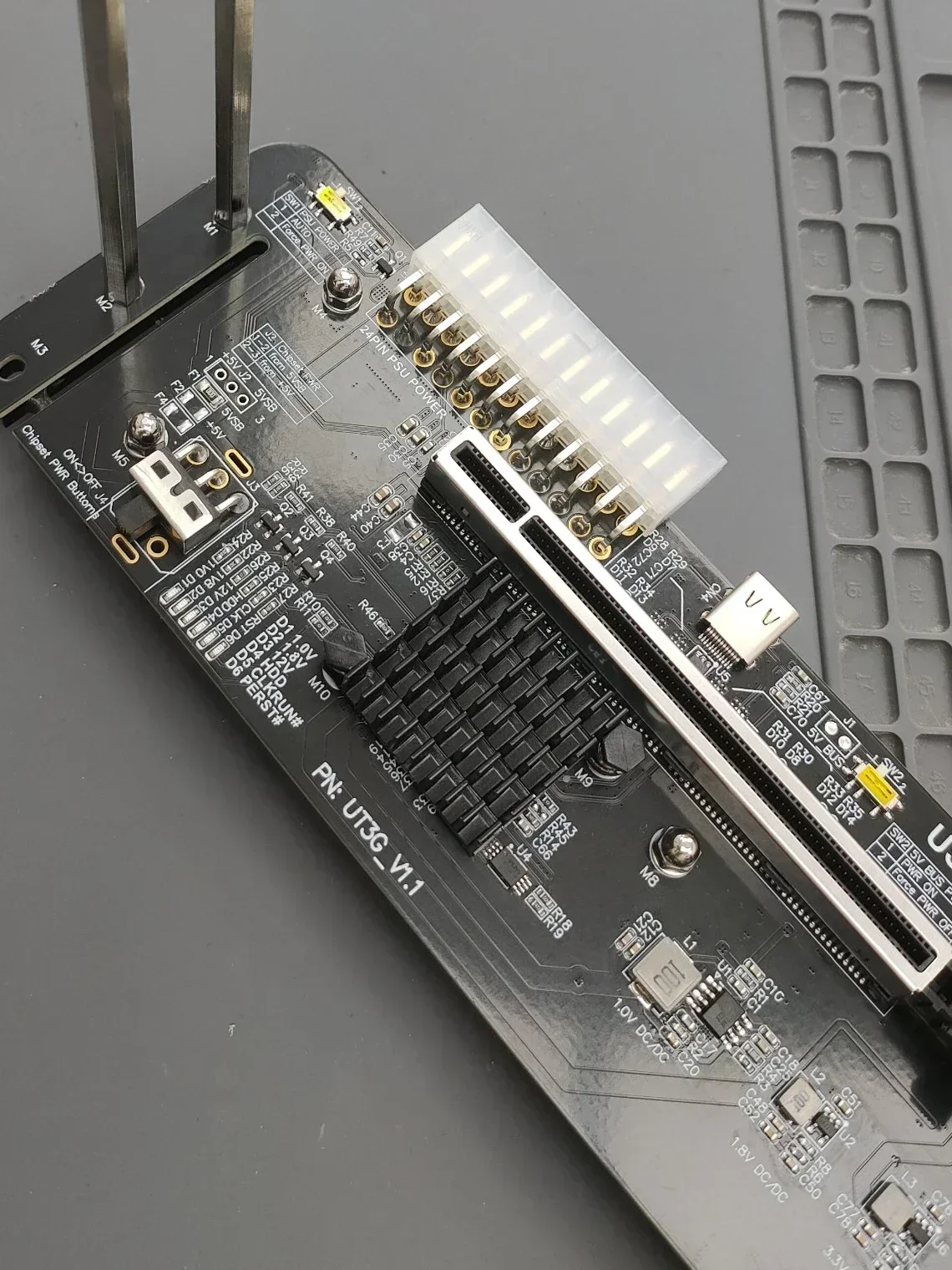

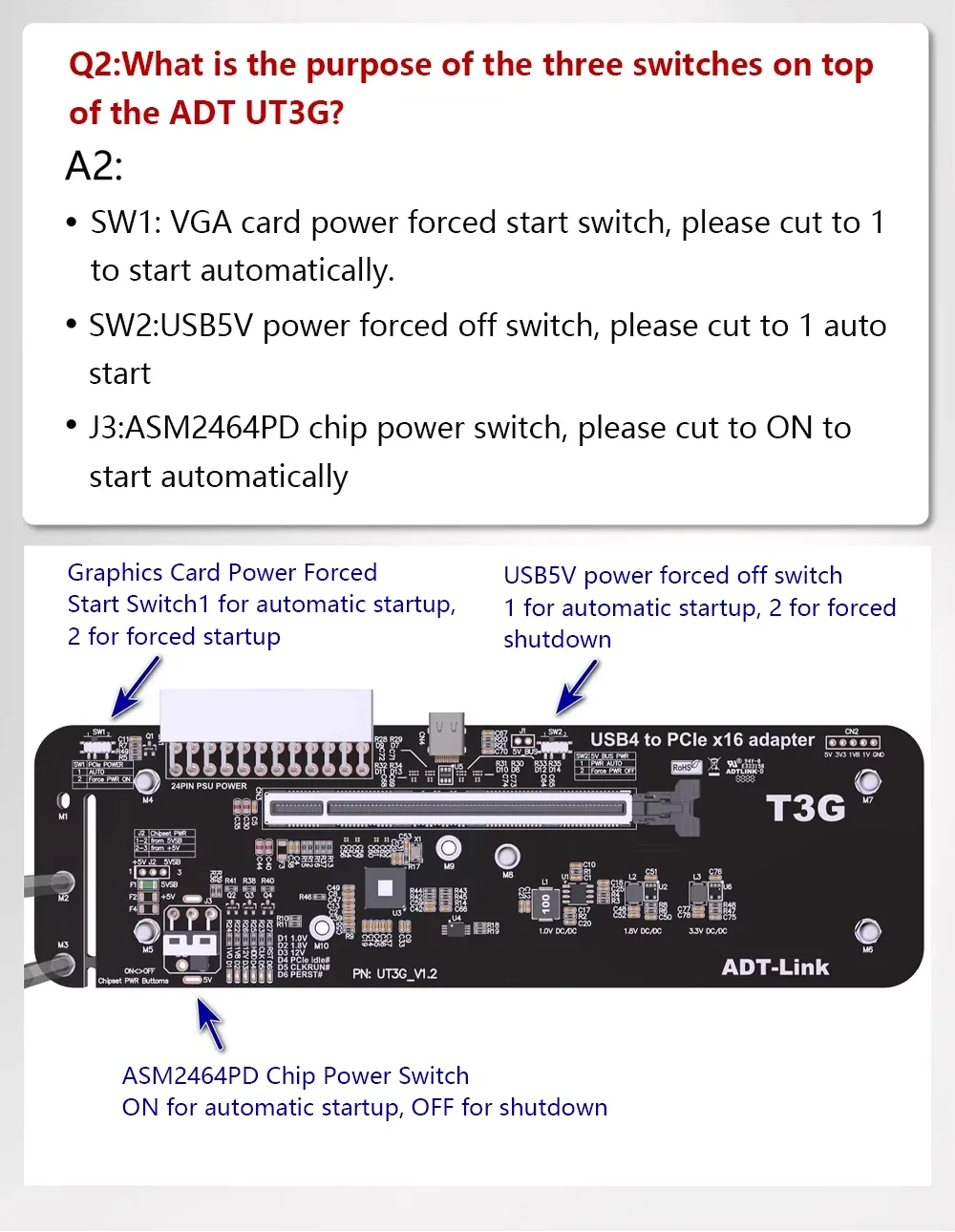

SW1: Por favor, cambie a 1 Para iniciar automáticamente.
SW2: Cambie a 1 para iniciar automáticamente.
J3 o J4: Por favor, cambie temporalmente a OFF para cerrar

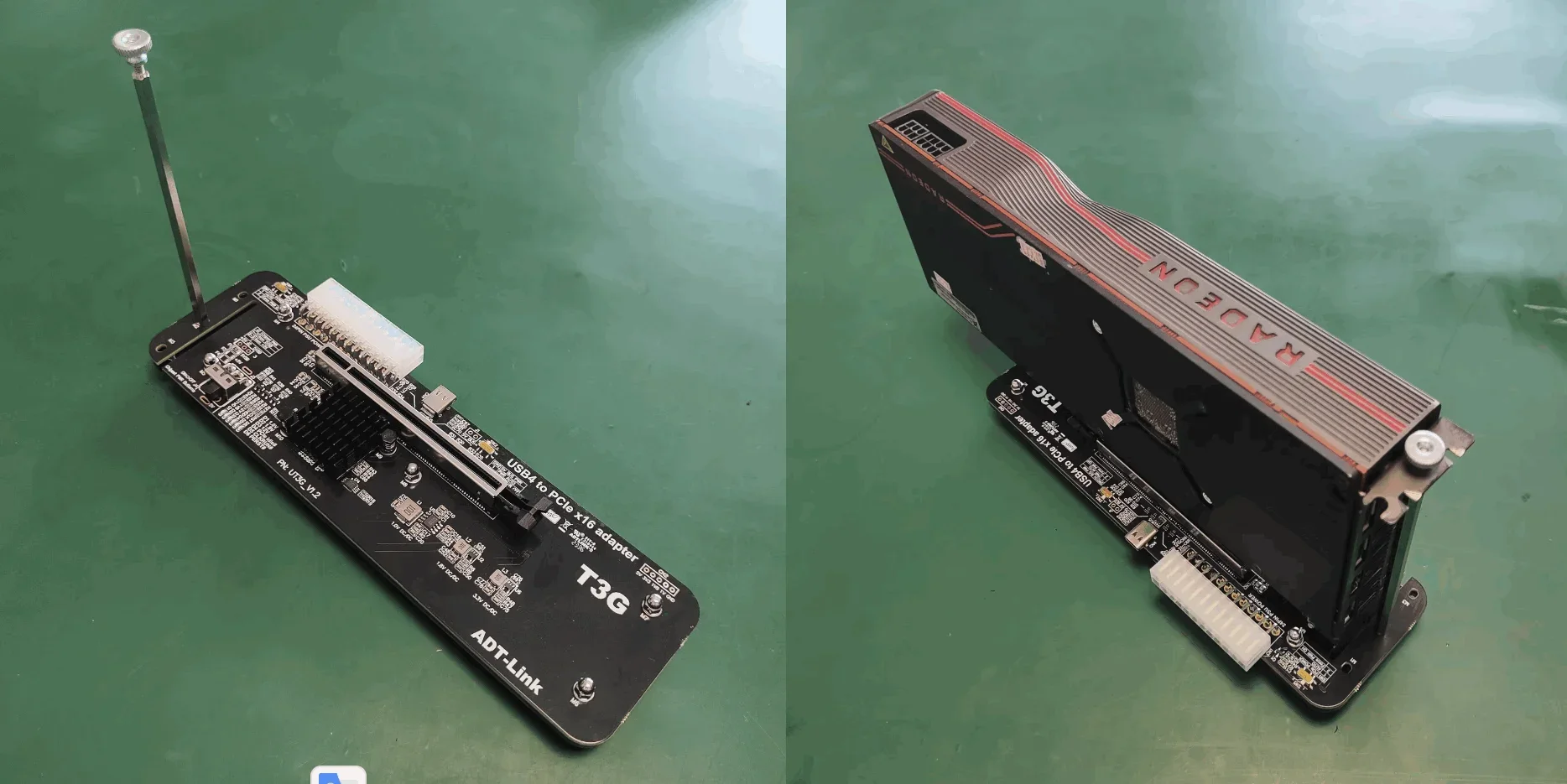

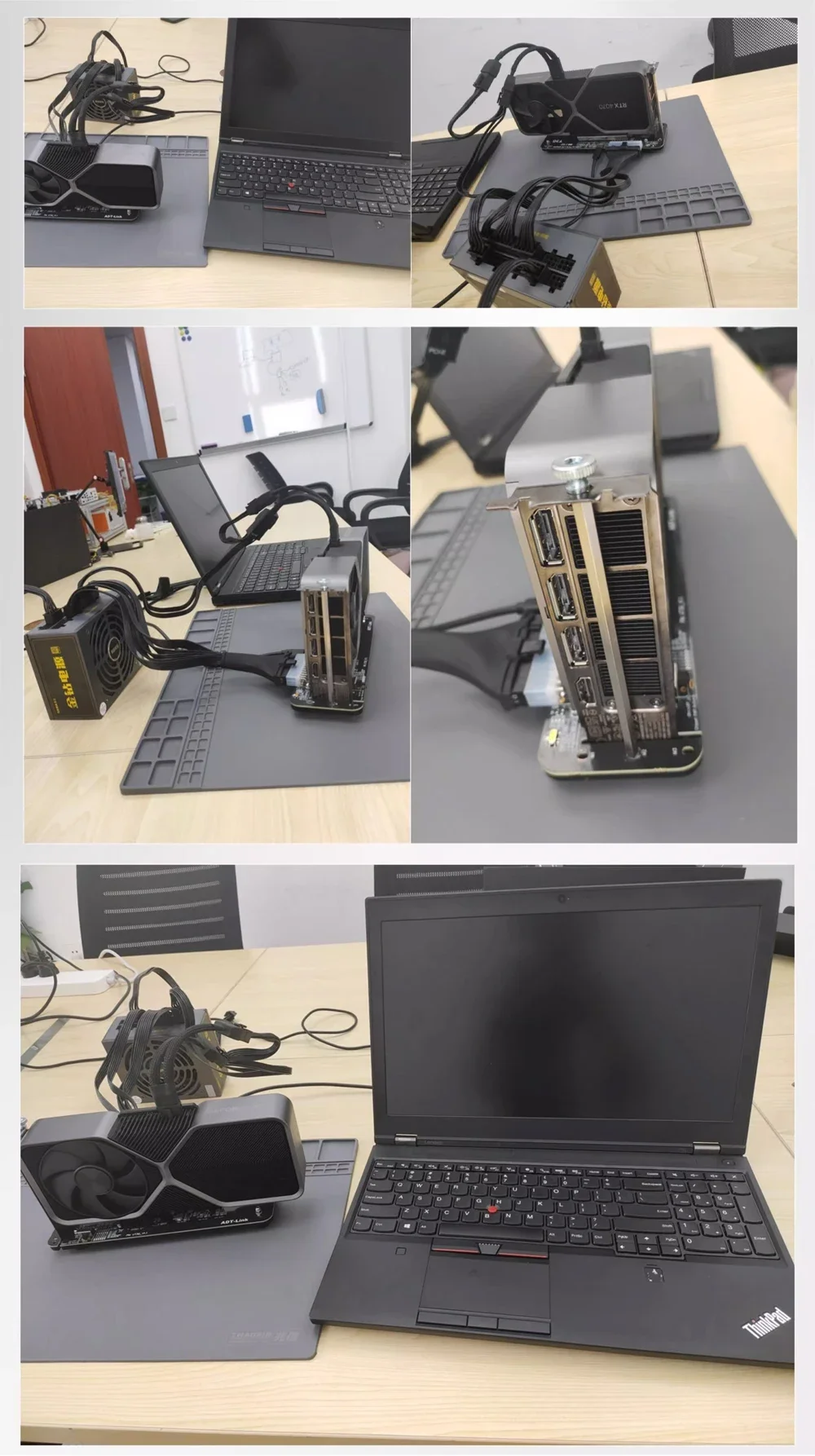

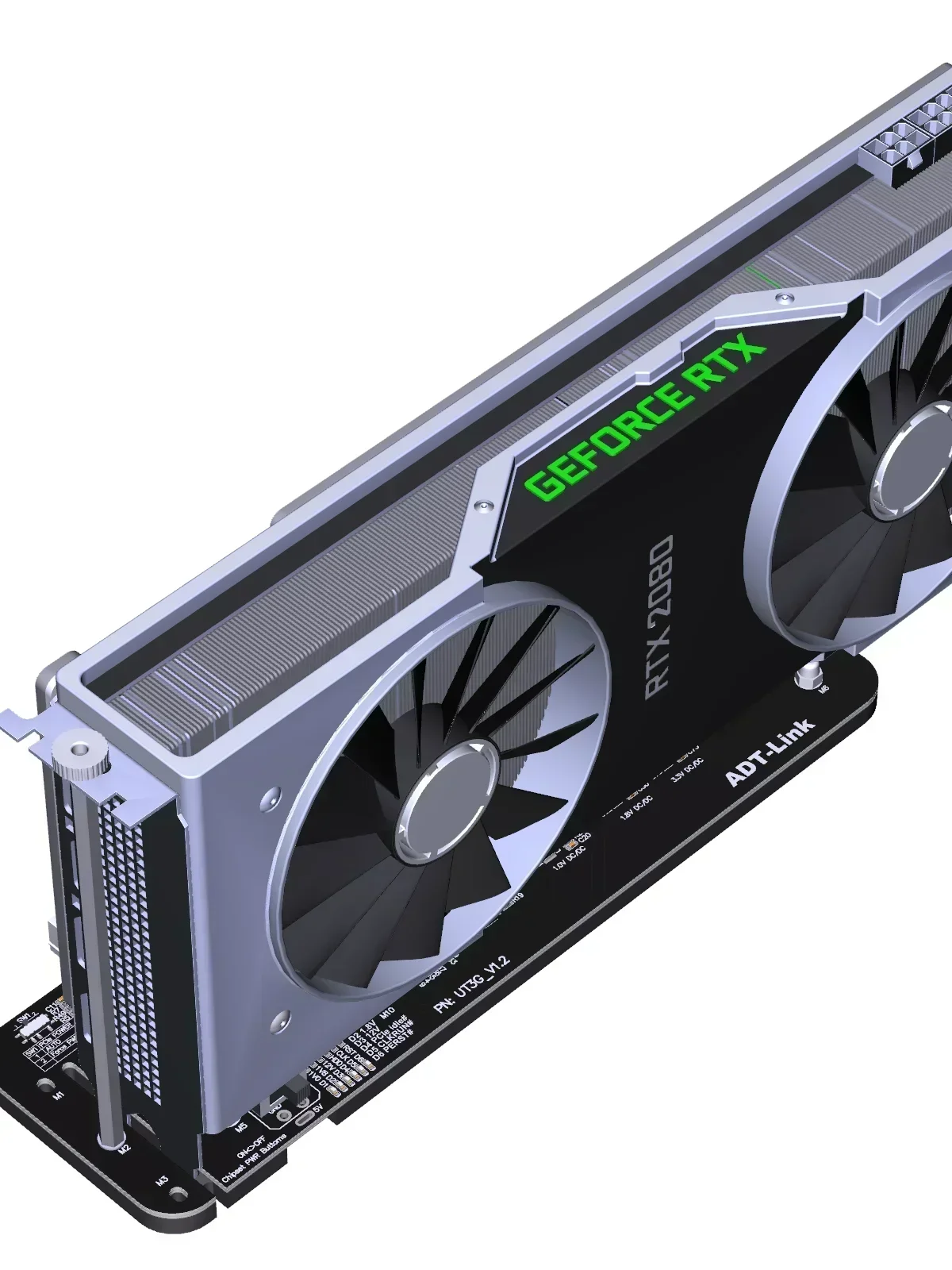

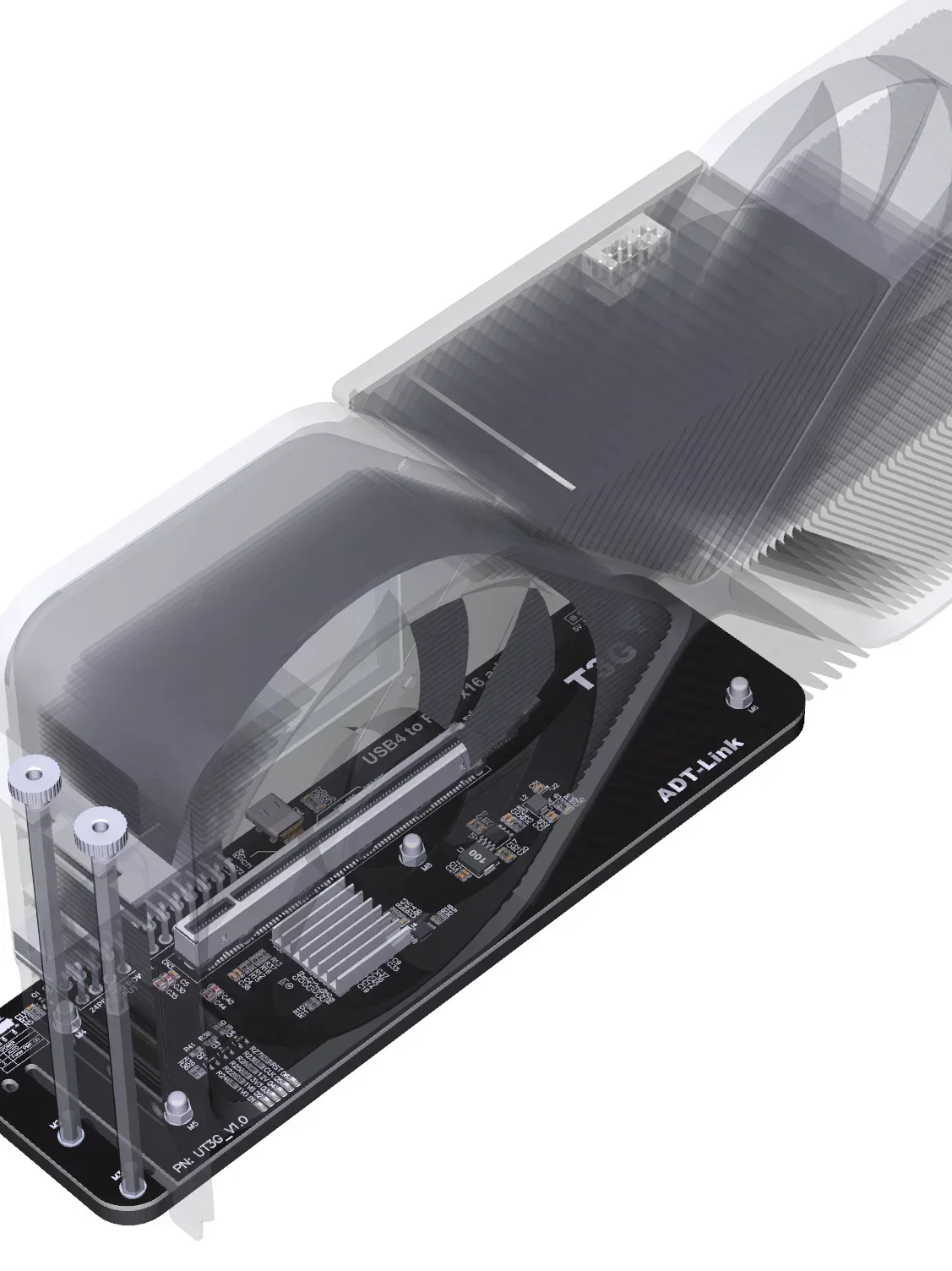

Montar Pilares de cobre; montar tarjeta gráfica

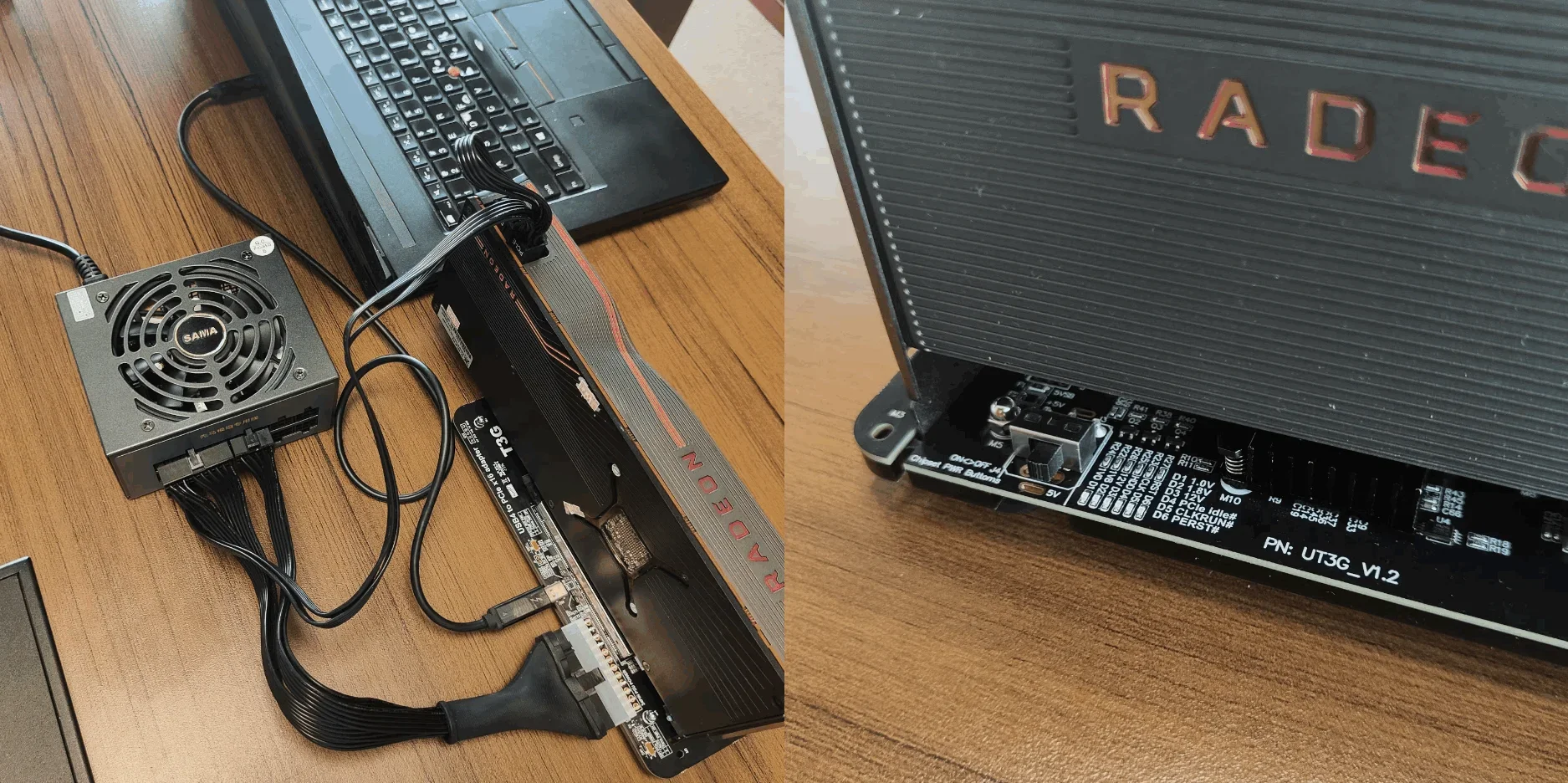

Conecte el cable de alimentación ATX de 24 pines; conecte el cable de alimentación de la tarjeta gráfica

Inserte el cable de iluminación; cambie J3 o J4 de apagado a encendido

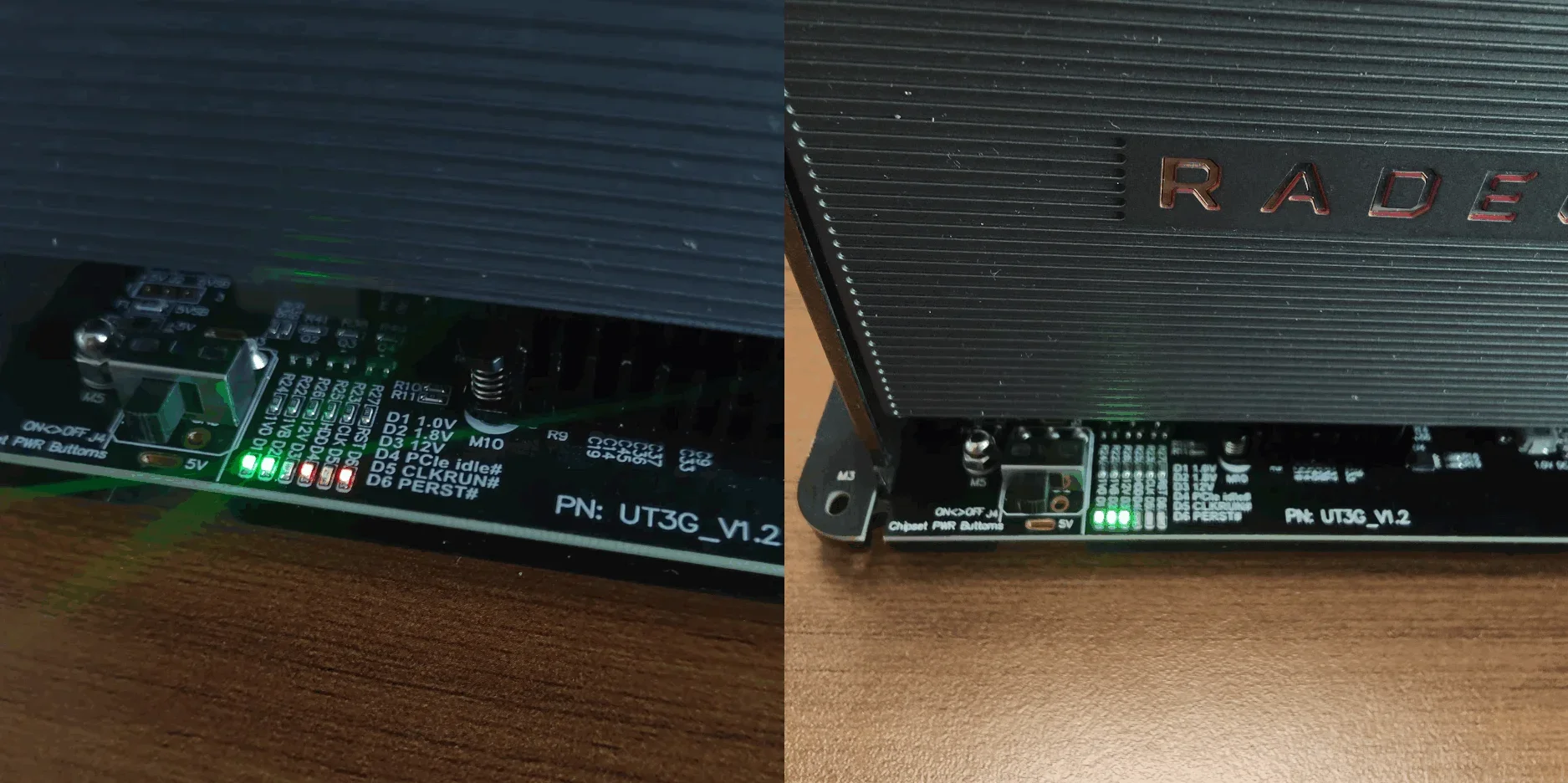

Después de que el interruptor J3 o J4 se gire de apagado a encendido, dos luces rojas se encenderán primero y tres luces verdes se encenderán después de 3 segundos.

Al instalar una tarjeta gráfica externa por primera vez, El sistema instalará automáticamente el software Thunderbolt y el controlador de la tarjeta gráfica. Espere de 2 a 5 minutos. Después de instalar el controlador, el sistema puede reiniciarse de acuerdo con las indicaciones del conductor.
Después de reiniciar, el sistema apagará automáticamente los gráficos independientes.

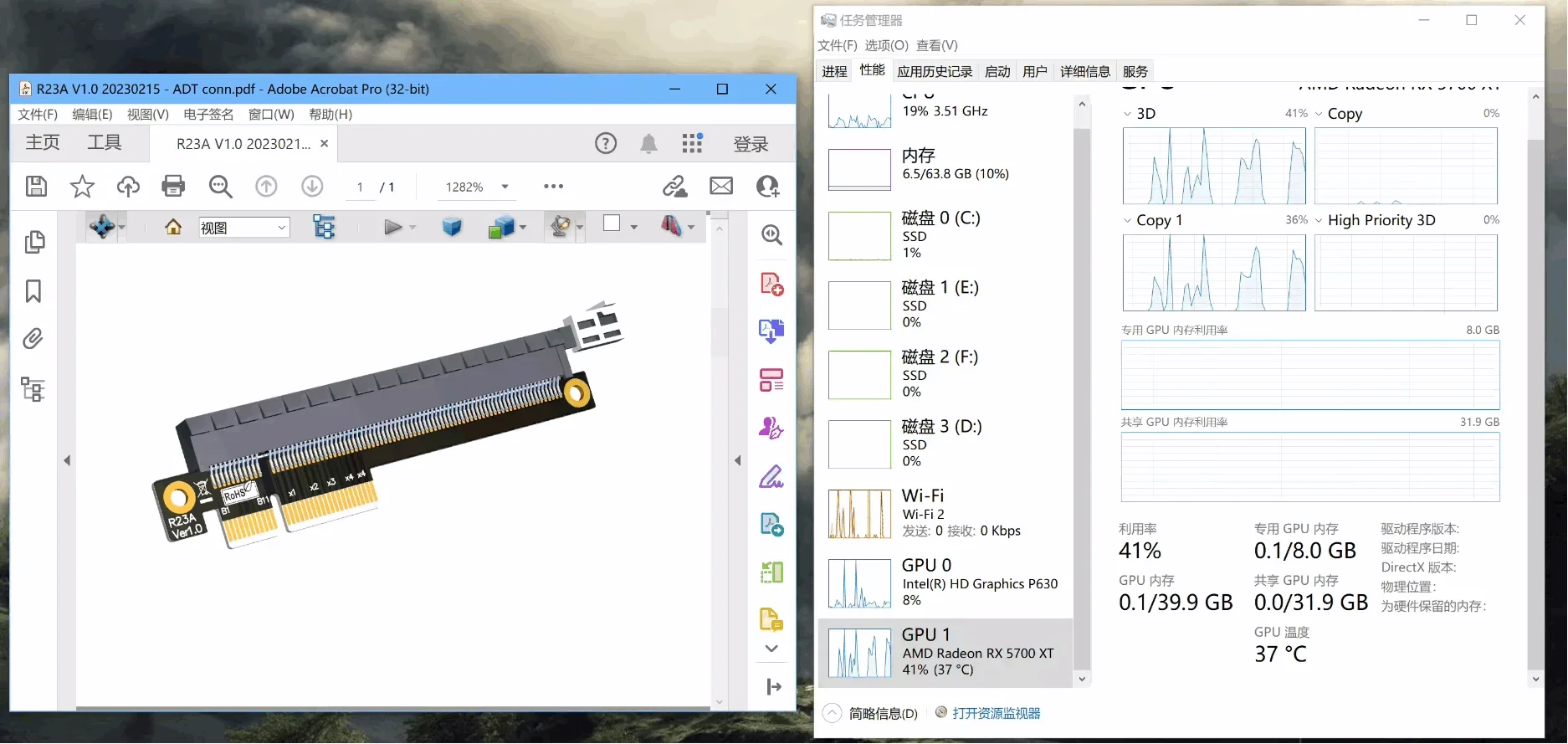

Abra y ejecute el software 3D, y podrá ver la información de carga de la tarjeta gráfica externa GPU 1 en el Administrador de tareas.

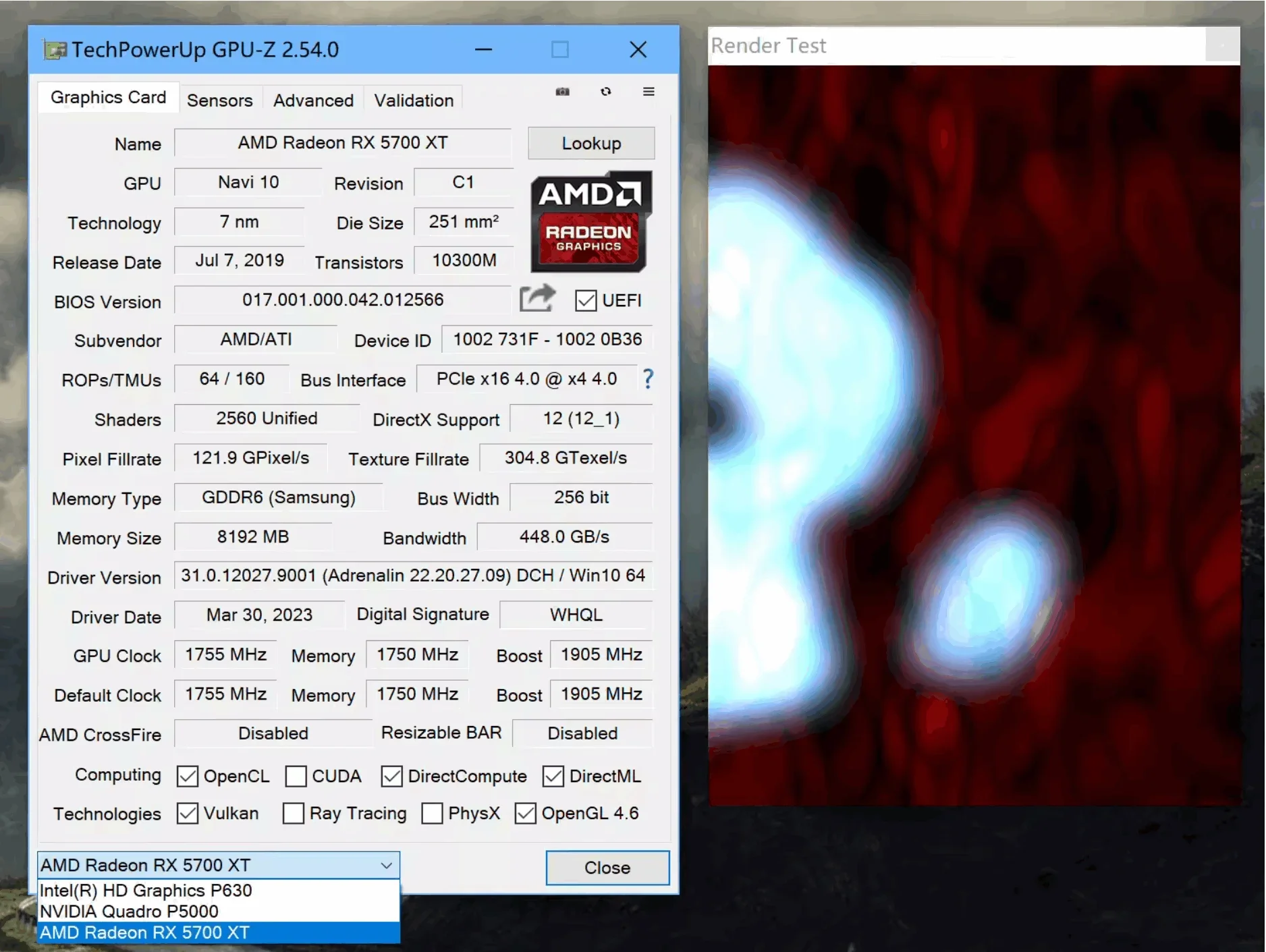

Abra y ejecute el software de la GPU-Z, haga clic en "?", puede ver la información de la tarjeta gráfica externa y el ancho de banda utilizado es @ X4 4,0

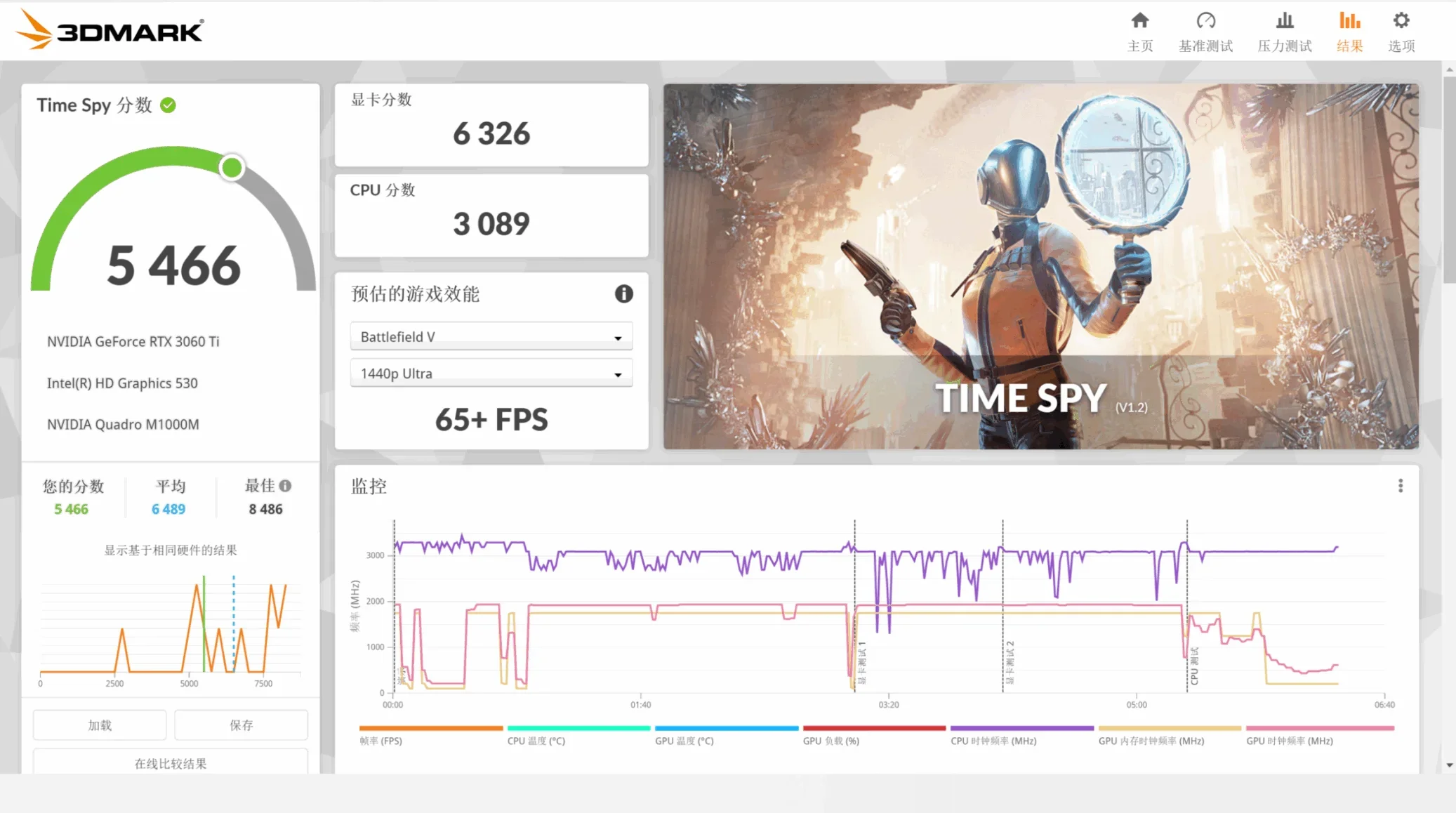

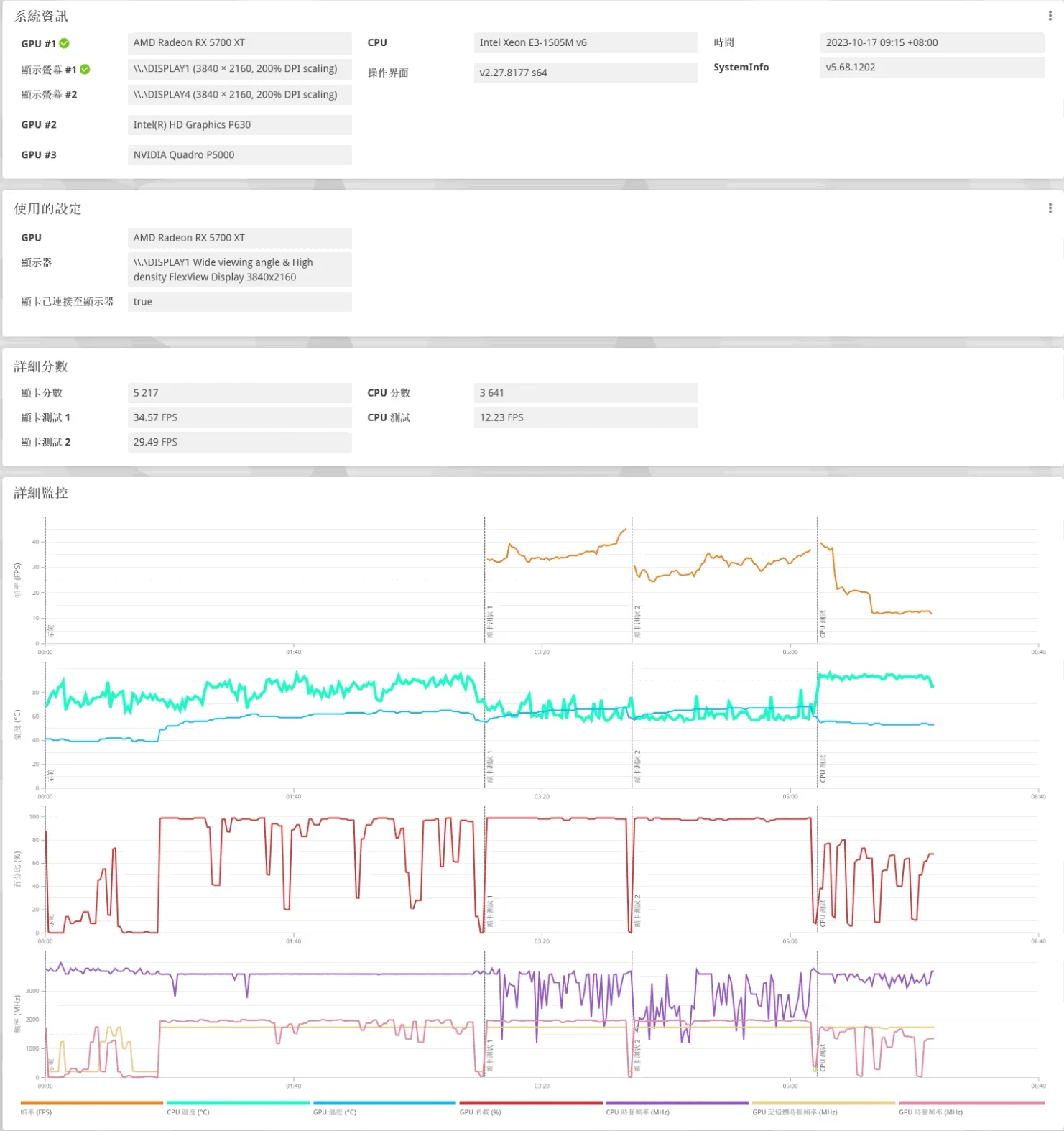

Los resultados de las pruebas en ejecución con el portátil Lenovo P71 y la pantalla interna AMD RT5700XT son los que se muestran arriba.

Este producto admite el intercambio en caliente, pero si necesita quitar la tarjeta gráfica, siga las instrucciones de seguridad del software de la tarjeta gráfica. Debe cerrar el software y los juegos 3D antes de enchufar o desenchufar.

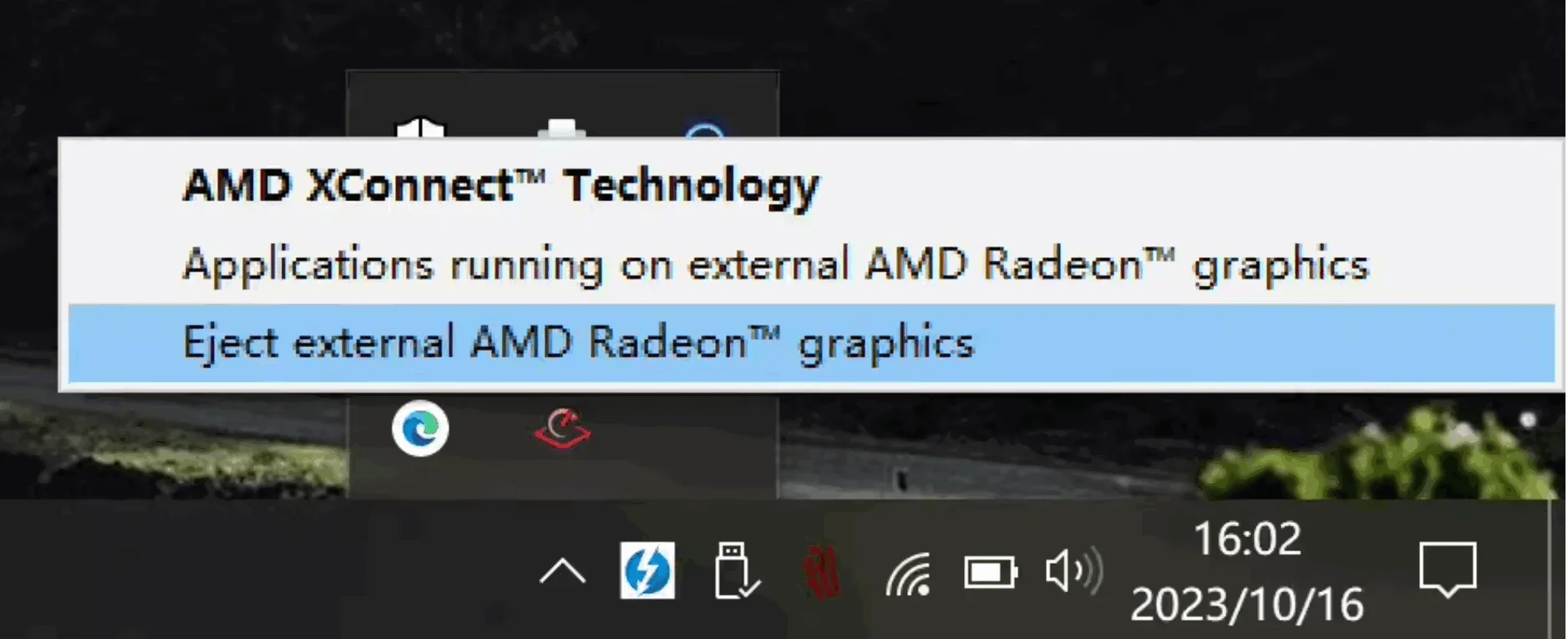

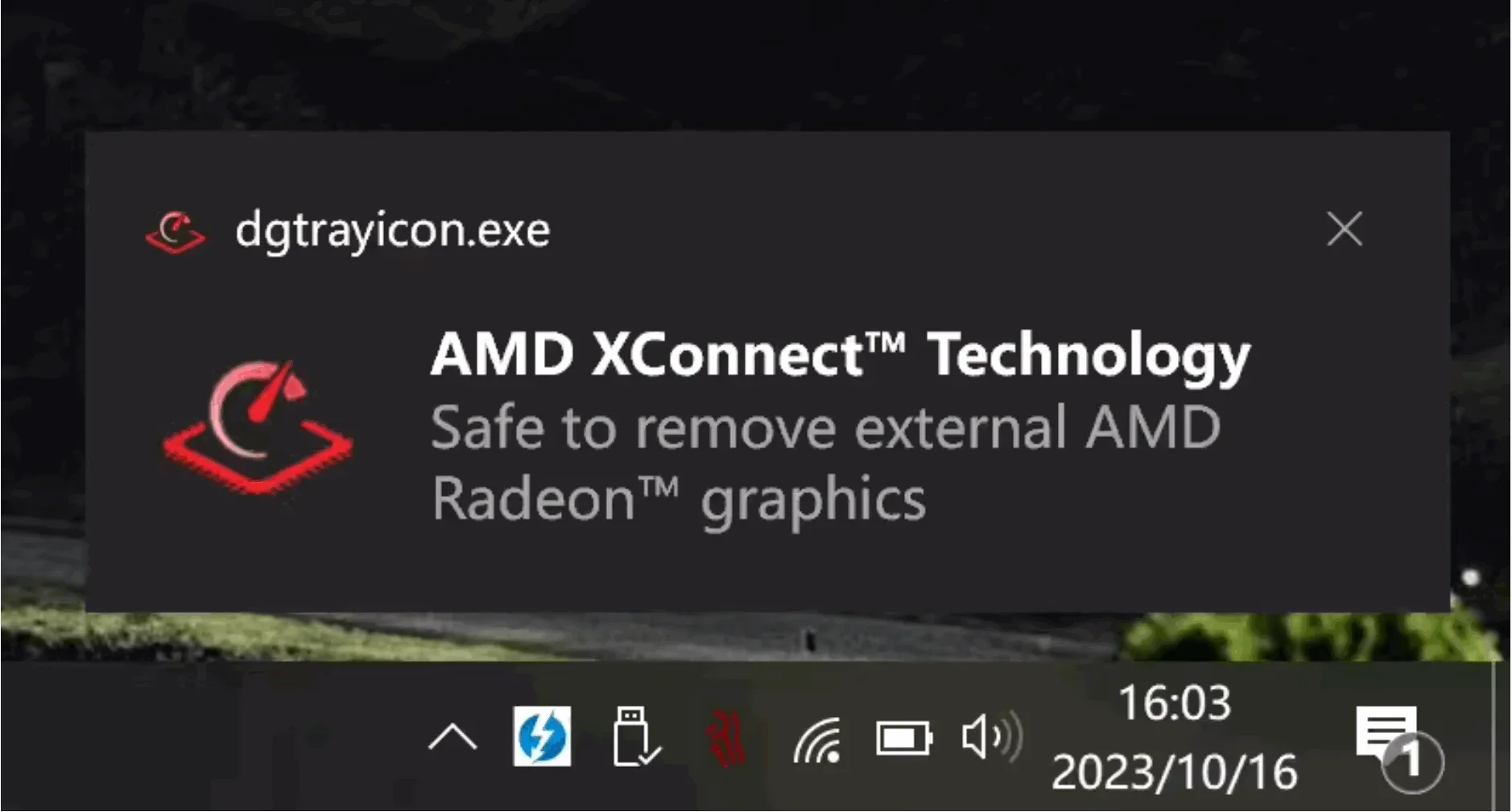

Cuando se muestran las palabras de la imagen de arriba, significa que el sistema se ha eliminado de forma segura. En este momento, se puede apagar la alimentación.

Después de apagar J3 o J4, todas las luces se apagarán. En este momento, el dispositivo se puede desenchufar de forma segura.
