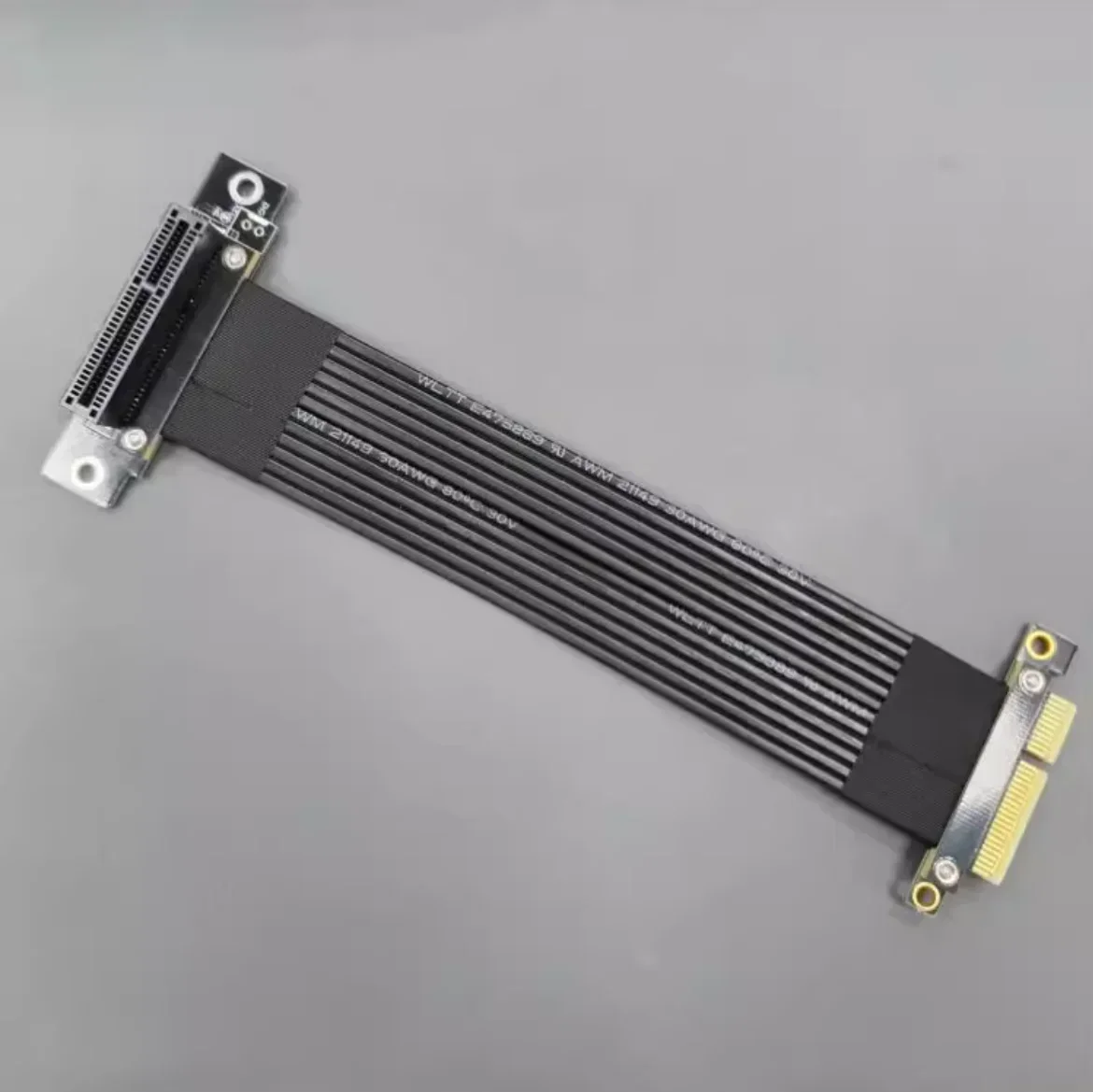

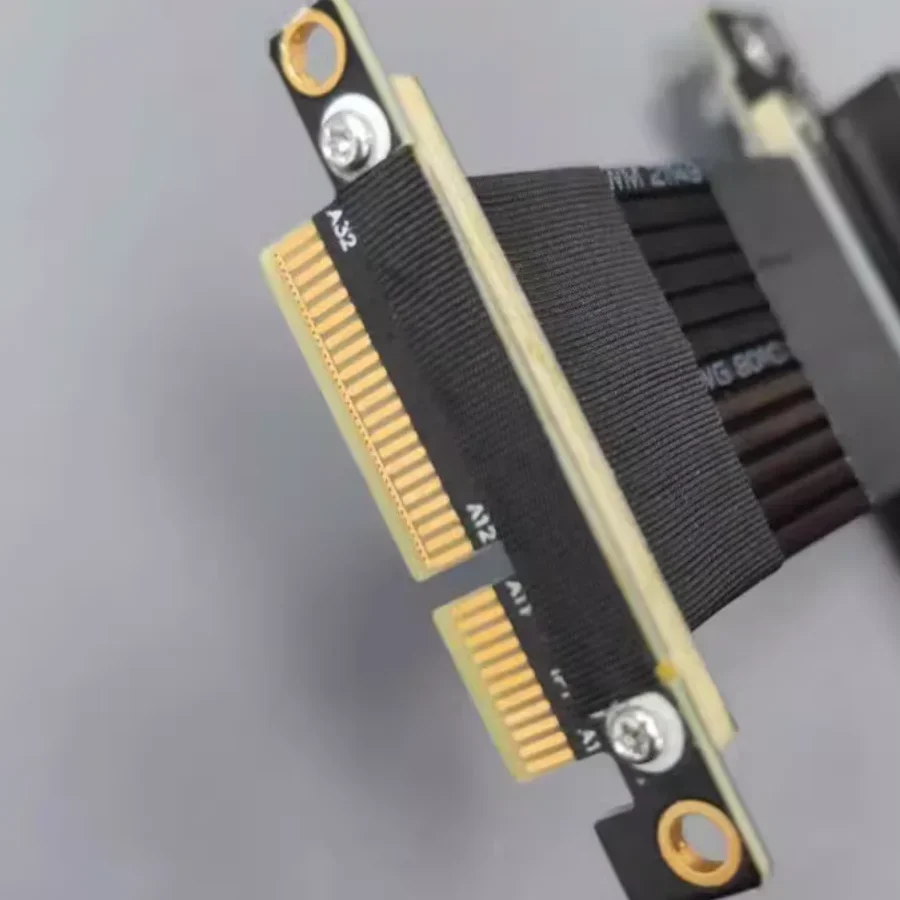

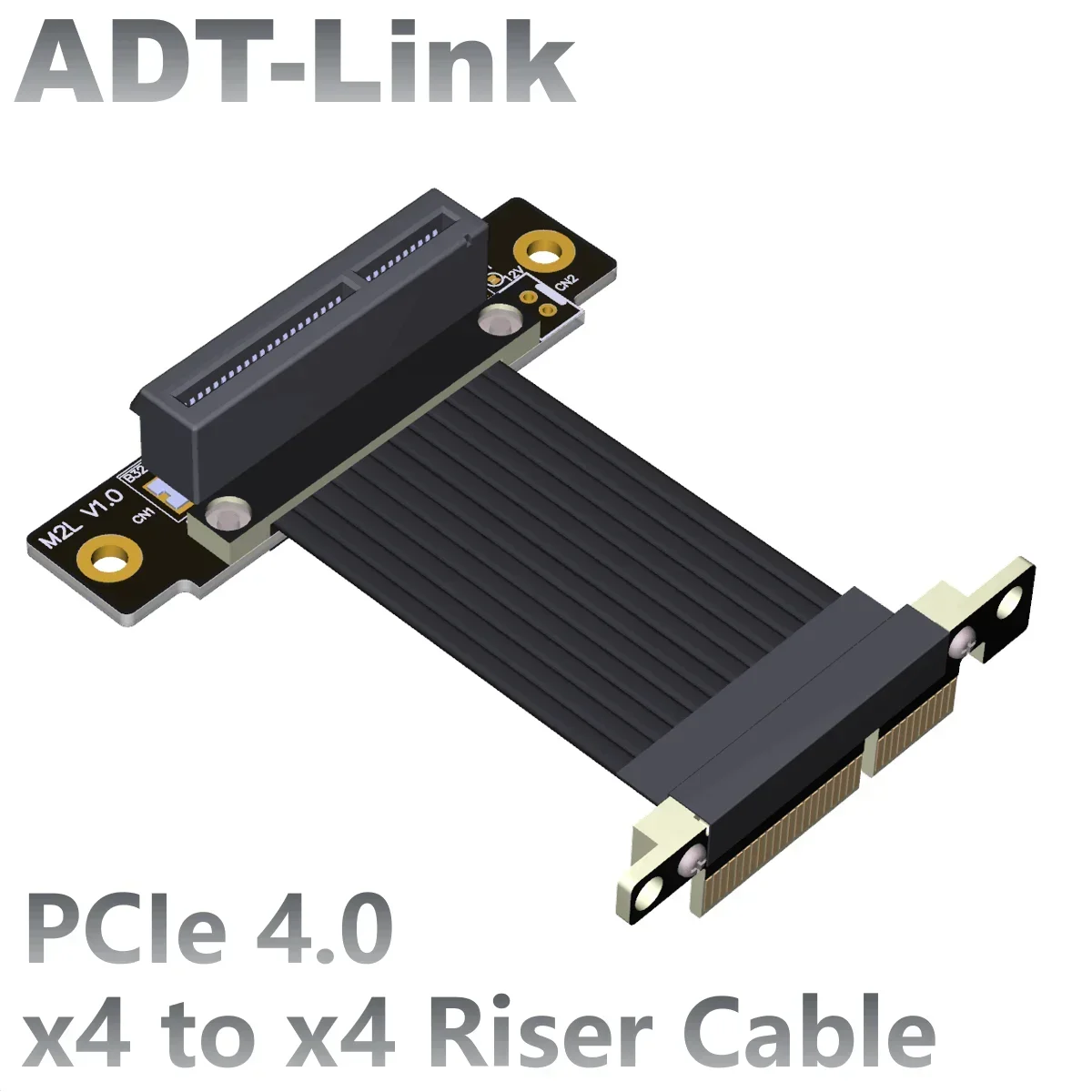

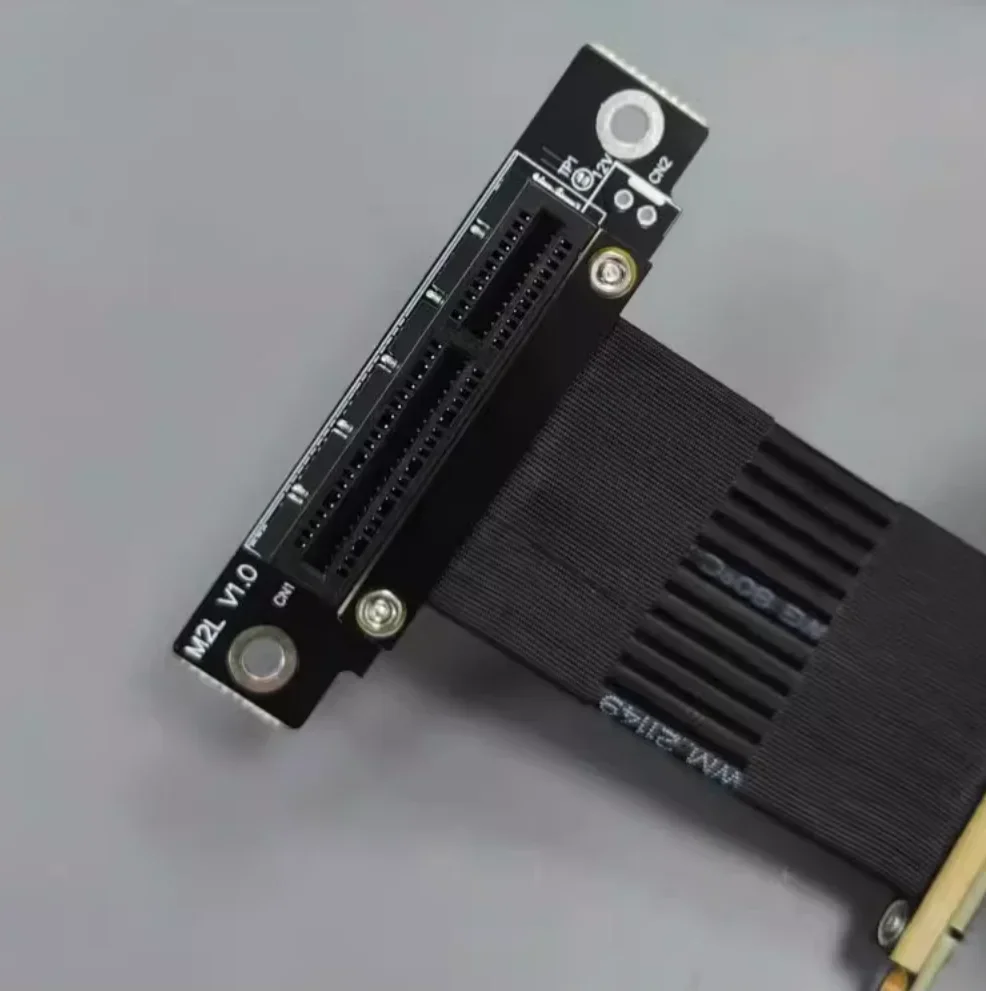

Cable elevador de extensión ADT-Link PCI Express 4.0 x4
Nombre de marca: ADT-LINK
Nombre del producto: cable de extensión PCIe x4
Modelo de producto: M22SF, M22SL, M22SR
Velocidad de transferencia: PCIe4.0 x4, 64 G/bps (máx.)
Longitud del cable: 5 ~ 100 cm, la longitud se puede personalizar
Aplicación: Tarjeta de captura PCIe x4, SSD RAID, LAN, tarjetas USB, extensión
Restricciones de uso: PCIe 4.0 tiene altos requisitos en el equipo.Mientras el cable de extensión esté conectado, la señal se atenuará.Este producto no garantiza la máxima velocidad de PCI-E 4.0.El equipo está envejeciendo.Si la señal es baja o el entorno no es bueno, reduzca la velocidad a PCIe 3.0 o inferior.
Descripción del número de pieza de la serie ADT M22:

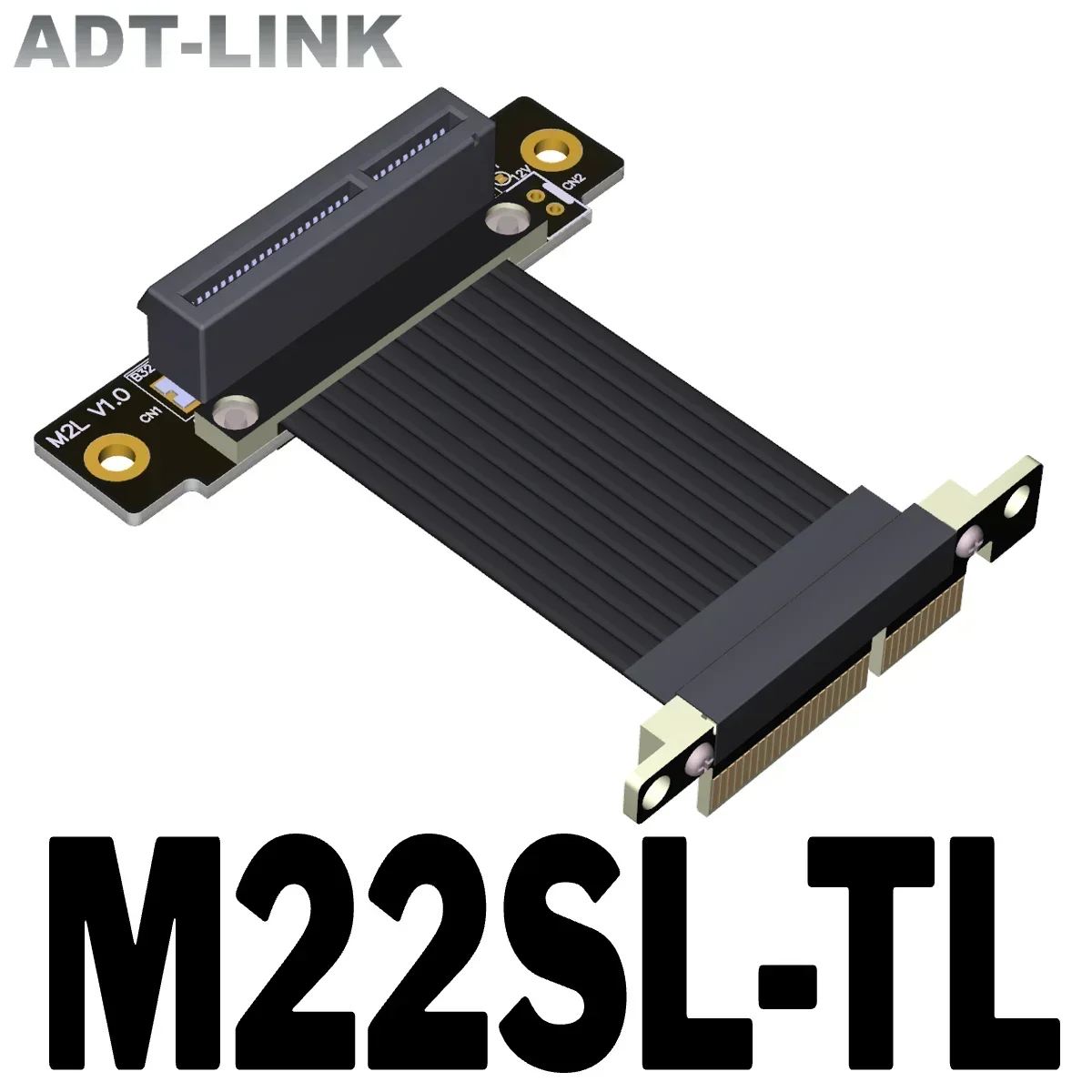

Número de piezaDescripciónAncho de bandaM22SLCables de extensión de ángulo recto vertical de 90 grados PCI-E x4 a x4PCIe 4.0 x4 (64G/bps)M22SFPCI-E x4 a x4 gira cables de extensión verticales con férula de 180 gradosPCIe 4.0 x4 (64G/bps)M22SL-TLEl conector PCI-E x4 a x4 gira 90 grados y los dedos gira 90 grados en ángulo recto cables de extensiónPCIe 4.0 x4 (64G/bps)M22SF-TLEl conector PCI-E x4 a x4 gira 180 grados y los dedos gira 90 grados en ángulo recto cables de extensiónPCIe 4.0 x4 (64G/bps)M22SRPCI-E x4 a x4 gira 270 grados férula cables de extensión verticalPCIe 4.0 x4 (64G/bps)M22: PCIe x4 a x4
SL: girar 90 grados en ángulo recto; SF: girar la férula de 180 grados en posición vertical; SR: girar 270 grados en ángulo inverso
-Conector de alimentación 4P de soldadura PW y paquete de cable de alimentación externo SATA de 15 pines
Descripción de la longitud del cable:

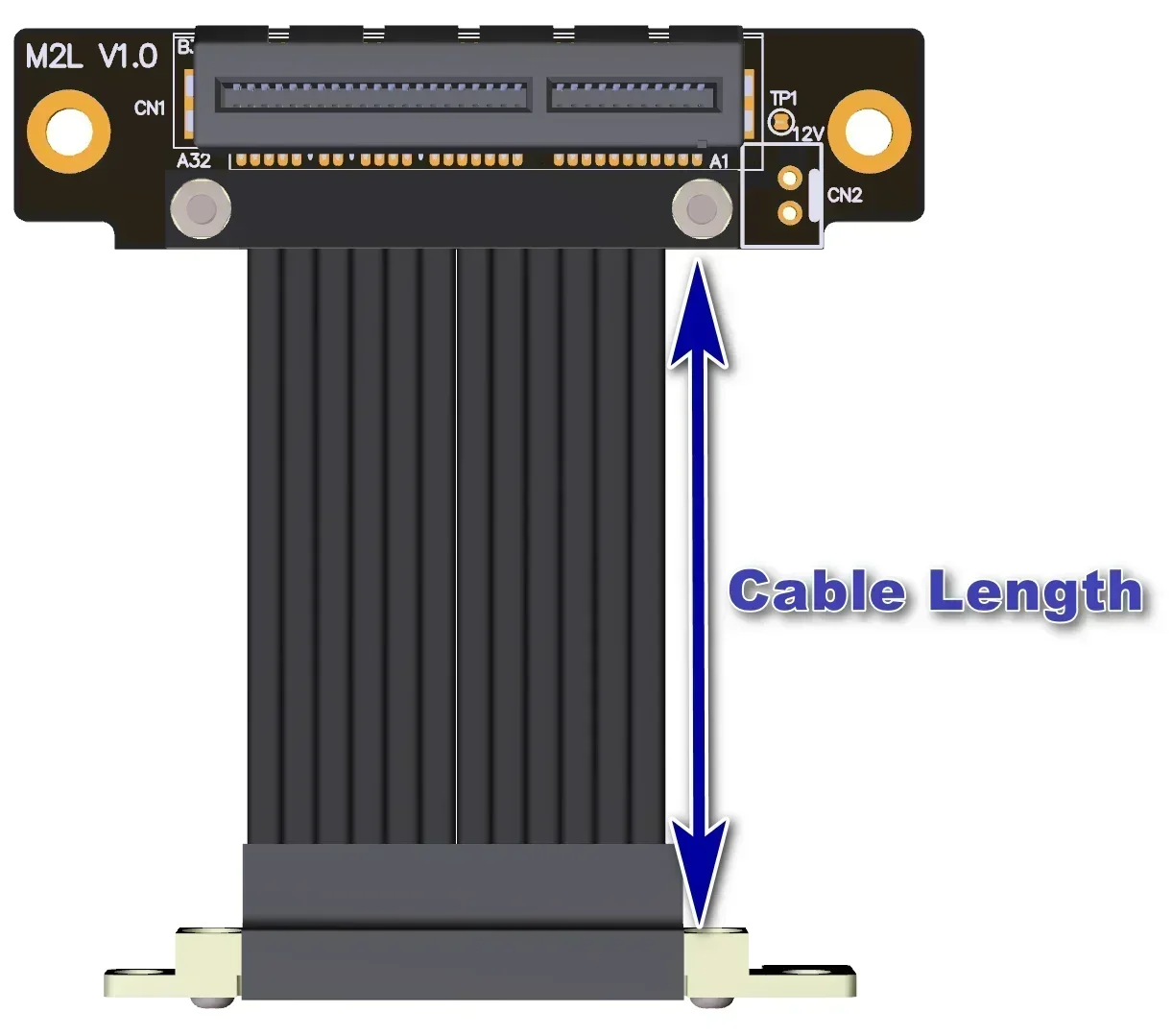

La longitud del cable se refiere a la parte del cable visible.No incluye la PCB ni el conector.Para conocer la longitud del cable, consulte la flecha azul de 5 cm en la siguiente figura.
Preguntas y respuestas:
¿Existe algún blindaje EMI para el cable?
Con escudo metálico.El extensorUtiliza los últimos materiales para blindaje EMI con un diseño de cables planos de cinco suelas.Esta técnica permite que cada cable esté completamente cubierto por un blindaje contra interferencias electromagnéticas con polímero conductor para protegerlo contra las emisiones entrantes o salientes de frecuencias electromagnéticas, minimizar las perturbaciones y la degradación del rendimiento y reducir el peso del extensor.
¿Cuál es el grosor del cable?¿Es suave?¿Se puede doblar?
El grosor del cable es de 1,4 mm, por lo que el cable es más suave.El cable se puede doblar o doblar, pero no lo tire.
